大黄山煤矿通风系统检查记录

1、大黄山煤矿通风系统排查报告为了进一步加强矿井通风现场管理，巩固、提高通风安全质量标准化管理水平，保证通风系统稳定、合理、可靠，减少瓦斯超限和杜绝瓦斯积聚事故，确保矿井安全生产，通风部于2012年6月19日组织人员对大黄山煤矿地面、井下通风系统及设施进行排查，排查情况如下：一、通风设备（一）地面通风设备：1、东风井风机型号FDCZ548NO23（185*2kw、Q4980 7800m3/min、P=1190-3030Pa）。现运行南侧风机，风机运行正常。电压: 420 V 、电流:130-160A 、频率：40Hz 、负压：140mmH2O、等积孔：1.98 m2 、轴承温度55-78 、 电机

2、温度69-96 ，备用北侧风机完好。 2、西风井风机型号BDK54620型对旋式轴流通风机（110*2kw、Q2560 5500m3/min）。现运行东侧风机，风机运行正常。电压:400 V 、电流:123-98A、频率：45 Hz、 负压：86mmH2O、等积孔：2.34m2 、 轴承温度67-73、电机温度80-91 ，备用风机西侧完好。（二）井下通风设备：1、772风机型号FBD No7的局扇，备用2×30kw风机、额定风量为230-630m3/min，专用风机FBD No7的局扇，2×30kw风机。2、+708底板巷掘面风机型号FBD No7的局扇，2×4

3、5kw风机、额定风量为500-800m3/min。（+733东翼）3、+708底板巷掘面风机型号FBD No7的局扇，备用2×30kw风机、额定风量为260-630m3/min。（辅助局扇）4、+690副井延伸工作面风机型号FBD No7的局扇，2×15kw风机、额定风量为170-380m3/min。5、+733八尺煤仓风机型号：FBD No7的局扇，2×5.5kw风机、额定风量为140-150m3/min。备注：各地点的局扇运行正常，备用风机完好。二、通风设施1、+764一号联络巷风门墙体有较大缝隙。第二道风门缺少底坎；2、+745风门第一道风门合缝偏差较大。底

4、坎空隙较大；3、+780至+820八尺21号上山风门合缝有偏差，包边沿口不完善。风门下侧较高行人不便，在风门下测构筑台阶或搭建踏步；4、+735-+708一号联络巷风门门扇进行加固，包边沿口不完善。风门底部积煤较多；5、+712-+708联络巷风门连锁绳缺少配重，缺少风门管理板牌；6、+720西翼风门连锁绳缺少配重，缺少风门管理板牌；7、+720东翼风门连锁绳缺少配重，底坎漏风较大；8、+805风门缺失自闭；9、+772-+770二号联络巷连锁绳进行调整。三、井下通风路线检查情况：1、东风井测风平台上部喷浆处脱落，长度有10m。2、810八尺浮煤较多。3、五水平东测风站以东至8号上山段巷道变形

5、严重，影响矿井通风。4、东风井+847至东风井平巷顶部冒顶面积较大；5、+847巷有三处严重垮落超过巷道断面二分之一；6、+764-+796回风上山底鼓现象严重，巷道严重失修；四、井下检查情况1、 +712闸墙有裂缝。2 +712-+708一号联络巷风门5M处浮煤较多。3、+704变坡点处原测压孔无球阀，瓦斯超限。4、+780八尺西钻孔处放到有积水淤泥。5、 +772巷隔爆水袋需往外移。6、 +708顶板一号下山口现场卫生较差。7、+780八尺三号上山（原瓦斯排放巷）密闭闸墙漏气；8、五水平码头门自西向东第四道风门处积水较多，风门前设置底坎防止水流向风门；五、矿井测配风情况东翼通风系统1、东风

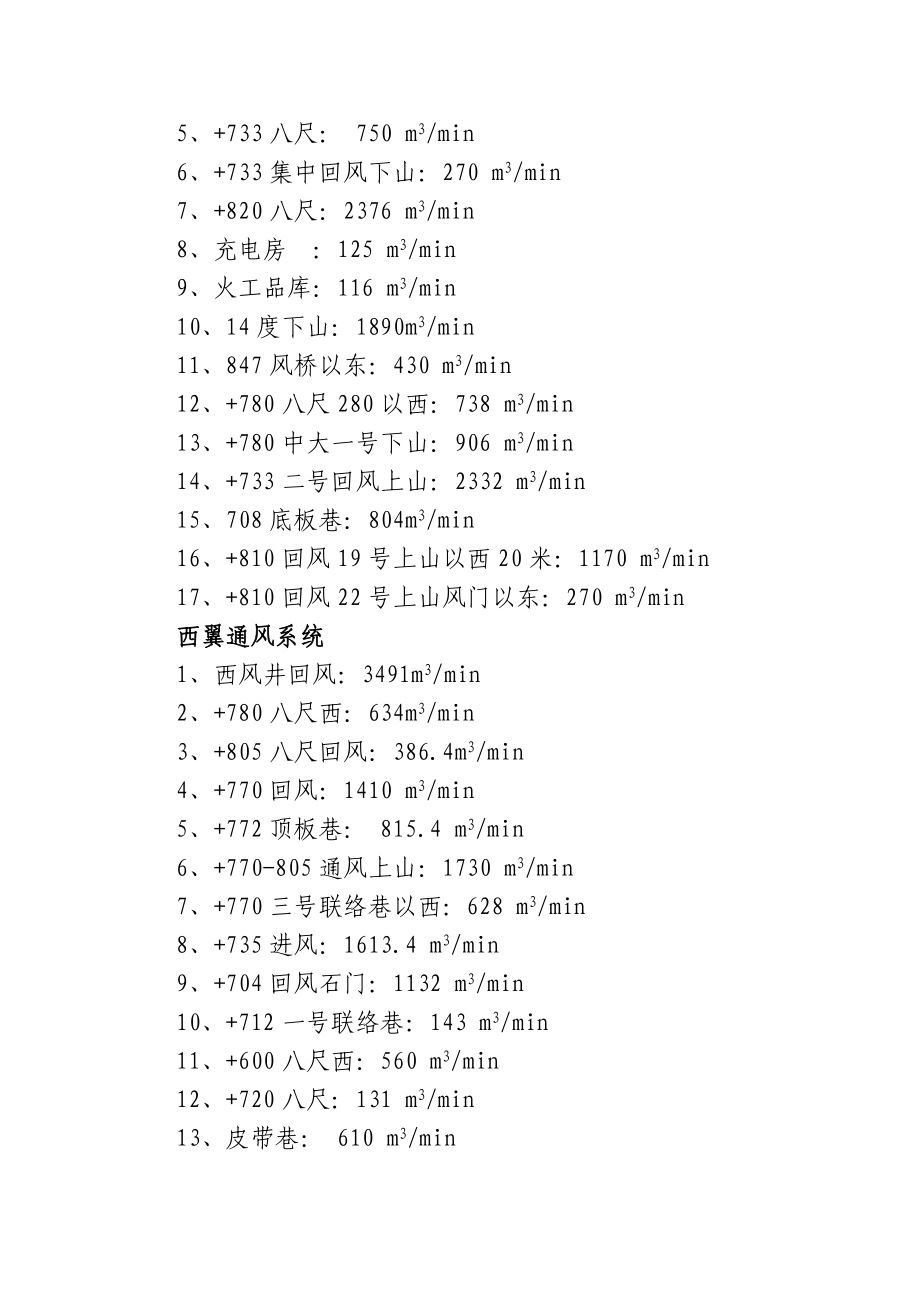

6、井回风：4020m3/min2、+847风桥以西：376 m3/min3、+810八尺回风：1206m3/min4、+780八尺东：432m3/min5、+733八尺： 750 m3/min6、+733集中回风下山：270 m3/min7、+820八尺：2376 m3/min8、充电房 ：125 m3/min9、火工品库：116 m3/min10、14度下山：1890m3/min11、847风桥以东：430 m3/min12、+780八尺280以西：738 m3/min13、+780中大一号下山：906 m3/min14、+733二号回风上山：2332 m3/min15、708底板巷：804m

7、3/min16、+810回风19号上山以西20米：1170 m3/min17、+810回风22号上山风门以东：270 m3/min西翼通风系统1、西风井回风：3491m3/min2、+780八尺西：634m3/min3、+805八尺回风：386.4m3/min4、+770回风：1410 m3/min5、+772顶板巷： 815.4 m3/min6、+770-805通风上山：1730 m3/min7、+770三号联络巷以西：628 m3/min8、+735进风：1613.4 m3/min9、+704回风石门：1132 m3/min10、+712一号联络巷：143 m3/min11、+600八尺西

8、：560 m3/min12、+720八尺：131 m3/min13、皮带巷： 610 m3/min14、708猴车以西230.4 m3/min15、708猴车以东634.8 m3/min东风井主扇风量：4250 m3/min西风井主扇风量：3620 m3/min六、漏风情况1、矿井有效风量：矿井有效风量率=×100%矿井有效风量率=6888/7870*100%=87.5%2、矿井外部漏风率=×100%矿井外部漏风率=（7870-7511）/7870*100%=4.5%2、矿井内部漏风率=×100%矿井内部漏风率=（7511-6888）/7870*100%=7.9%

9、A1.19Q/h 1.19/R,(m2)供需比：矿井总进风量与需要风量之比，（） 供需比=Q总进/Q需×100Q总进-矿井总进风量, m3/minQ需-矿井实际需要风量，m3/min5、主扇风机的排风量：单位时间内通过扇风机的风量（Q扇排），（米3/分）。Q扇排=Q总回÷（14.69）= Q总回÷0.9531（m3/min）Q总回-矿井总回风量，m3/min6、主扇风机的输入功率（N扇入）：扇风机轴从电动机得到的功率。(千瓦) N扇入= 3 ×I×V×COS÷1000（KW）N扇入-扇风机的输入功率, KWI-线电流，安V-

10、线电压，伏COS-功率因数，当 为35º时，COS =0.85，当 为32.5º时，COS =0.87。7、主扇风机的输出功率(轴功率 N扇出) ：单位时间内扇风机对通过风量为Q的空气所做的功。（千瓦） (1)静压输出功率：N扇出静=h扇静×Q扇排÷102(KW) h扇静-扇风机的静风压，毫米水柱Q扇排-扇风机的排风量，米3/秒 (2)全压输出功率：N扇出全=h扇全×Q扇排÷102(KW) h扇全-扇风机的全风压，毫米水柱Q扇排-矿井主扇的排风量，m3/min8、主扇风机的效率（）：扇风机输出功率与输入功率之比。 （1） 扇全=N扇出全/N扇入×
