电流和电压综合练习题

1、电流和电压综合练习班级 姓名 1串联电路中电流的特点是 ；并联电路中电流的特点是 。2串联电路中电压的特点是 ；并联电路中电压的特点是 。3 两灯串联在电路中，其中一只灯较亮另一只灯较暗，则通过二者的电流（ ）A二者电流相等B.亮的电流大 C.暗的电流大 D.无法比较4.下列电路中测灯L1的电流，正确的是（ ）5. 如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是 ；通过灯L1的电流是 ；通过灯L2的电流是 。6. 某同学想测通过一个手电筒小灯泡的电流，估计电流值可能在0.2A左右，下图为他连接的电路，请指出他的错误并改正。第5题图7. 两灯并联在电路中，一个灯比较亮，另一个比

2、较暗，则它们两端的电压（ ）A.相等 B.亮的灯两端电压高 C.暗的灯两端电压低 D.无法确定8. 下列电路中测灯L1两端的电压，正确的是（ ）9. 如图所示某同学测电路中的电压，试分别指出在这个电路中，总电压是 ，L1两端的电压是 ,L2两端的电压是 。10. 试在下面电路中的中填入合适的电表（电流表和电压表）。第10题图第11题图 11.某同学连接了一个电路，想用电压表测灯L1两端的电压，结果闭合开关后，发现只有L2灯亮，L1不亮，同时电压表没有示数，问此电路可能出现的故障是 。12.试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压，并画出相应的

3、电路图。13如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是( )A.0.8A B.0.16A C.0.52A D.1.28A第13题图第14题图14.如图所示的电路中，小灯泡L1和L2都标有“3V， 0.25A”字样，电源由2节1.5V的干电池组成。则下列说法中错误的是（ ）A.S闭合后，L1、L2并联，且都能发光B.S闭合后，电路将发生短路C.要想使L1、L2串联，可去掉导线bD.若将导线M从接线柱B改接到A上，则两灯都 能正常发光15.如图所示的电路里，在圆圈a、b、c中连接适当电表，使灯L1和L2并联且都能发光，那么a应是_表，b是_表

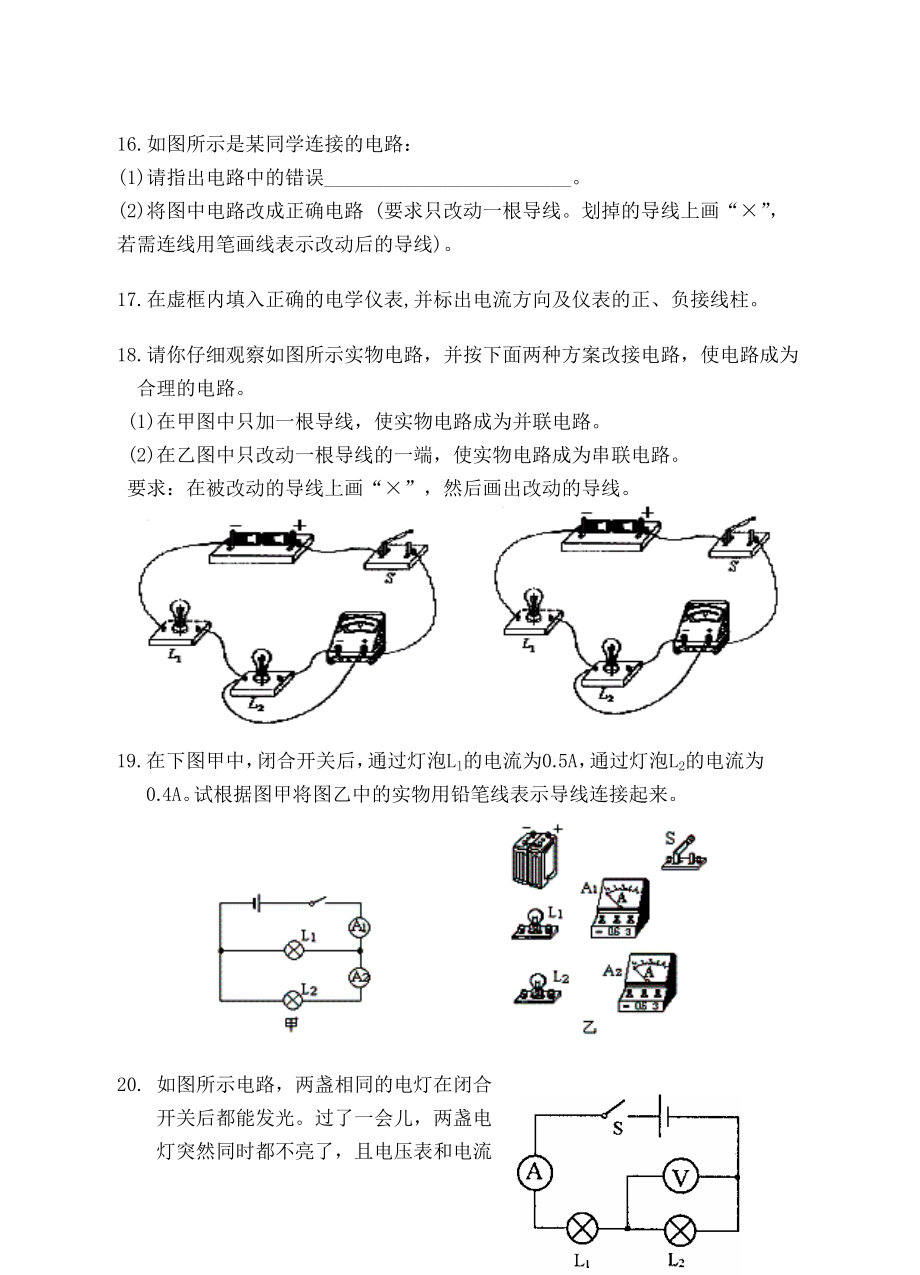

4、，c是_表。第15题图第16题图第17题图16.如图所示是某同学连接的电路：(1)请指出电路中的错误_。(2)将图中电路改成正确电路 (要求只改动一根导线。划掉的导线上画“×”，若需连线用笔画线表示改动后的导线)。17.在虚框内填入正确的电学仪表,并标出电流方向及仪表的正、负接线柱。18.请你仔细观察如图所示实物电路，并按下面两种方案改接电路，使电路成为合理的电路。(1)在甲图中只加一根导线，使实物电路成为并联电路。(2)在乙图中只改动一根导线的一端，使实物电路成为串联电路。要求：在被改动的导线上画“×”，然后画出改动的导线。19.在下图甲中，闭合开关后，通过灯泡Ll的电流为0.5A，通过灯泡L2的电流为0.4A。试根据图甲将图乙中的实物用铅笔线表示导线连接起来。20. 如图所示电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮
