xx天地购物中心电梯技术标参考

1、 投标技术文件项目名称：NAME单位名称：日 期：DATE2010-7-19某某X购物中心一、设计及供应电梯投标文件技术要求响 应 标I垂直电梯一、客梯名称、参数招标参数表编号参数项目标书参数要求投标人参数响应备注1.1电梯类别小机房客货两用梯1.2电梯编号DT1LEHY-II1.3电梯排列方式单独控制响应1.4载重量（Kg）1150偏离10501.5速度（m/s）1.0偏离1.61.6停靠层次-31，9-14F响应1.7停靠站数10响应1.8提升高度（m）71.6响应1.9轿箱尺寸（宽*深*高）根据井道自行布置优先布置宽轿箱1600X1500X2700轿箱空顶净高2700mm1.10门土建净

2、尺寸（宽*高）1300*2270响应开门尺寸1000*21001.11井道尺寸（宽*深）见附图响应1.12基坑深度（mm）1700响应1.13冲顶高度（mm）4300偏离冲顶高度至少44001.14机房高度（mm）2450-600偏离净高最小尺寸不小于21001.15装修预留重量（kg）500偏离4001.16数量（台）1117名义楼层B3,B2,B1,1,9-12,15,16编号参数项目标书参数要求投标人参数响应备注1.1电梯类别小机房客货两用梯1.2电梯编号DT2LEHY-II1.3电梯排列方式单独控制响应1.4载重量（Kg）1150偏离10501.5速度（m/s）1.0偏离1.61.6停

3、靠层次-314F响应1.7停靠站数17响应1.8提升高度（m）71.6响应1.9轿箱尺寸（宽*深*高）根据井道自行布置优先布置宽轿箱1600X1500X2700轿箱空顶净高2700mm1.10门土建净尺寸（宽*高）1290X2270响应开门尺寸1000*21001.11井道尺寸（宽*深）见附图响应1.12基坑深度（mm）1700响应1.13冲顶高度（mm）4300偏离冲顶高度至少44001.14机房高度（mm）2450-600偏离净高最小尺寸不小于21001.15装修预留重量（kg）500偏离4001.16数量（台）1117名义楼层B3,B2,B1,1-12,15,16二、电梯功能（以下功能如

4、存在非投标单位所投设备的标准配置，请在投标文件中明确表述，并在商务标中逐台逐项列明选配功能需加收的费用）电梯功能及配置要求1.1动力电源380V、50HZ，三相电源响应1.2照明电源220V，50HZ，单相电源响应1.3拖动方式变频驱动响应1.3曳引机永磁同步无齿轮响应1.4门机系统变压变频（VVVF）调速驱动门机。门区保护采用光幕保护响应1.5开门方式中分自动门响应1.6控制方式电脑集选响应1.7电梯功能1.7.1门保护自动调整开门时间响应门自动重复开闭动作响应1.7.2司机服务停机开关（首层配置），可司机服务响应1.7.3自动再平层精确再平层响应1.7.4负载称重及满载直驶超载检知装置、满

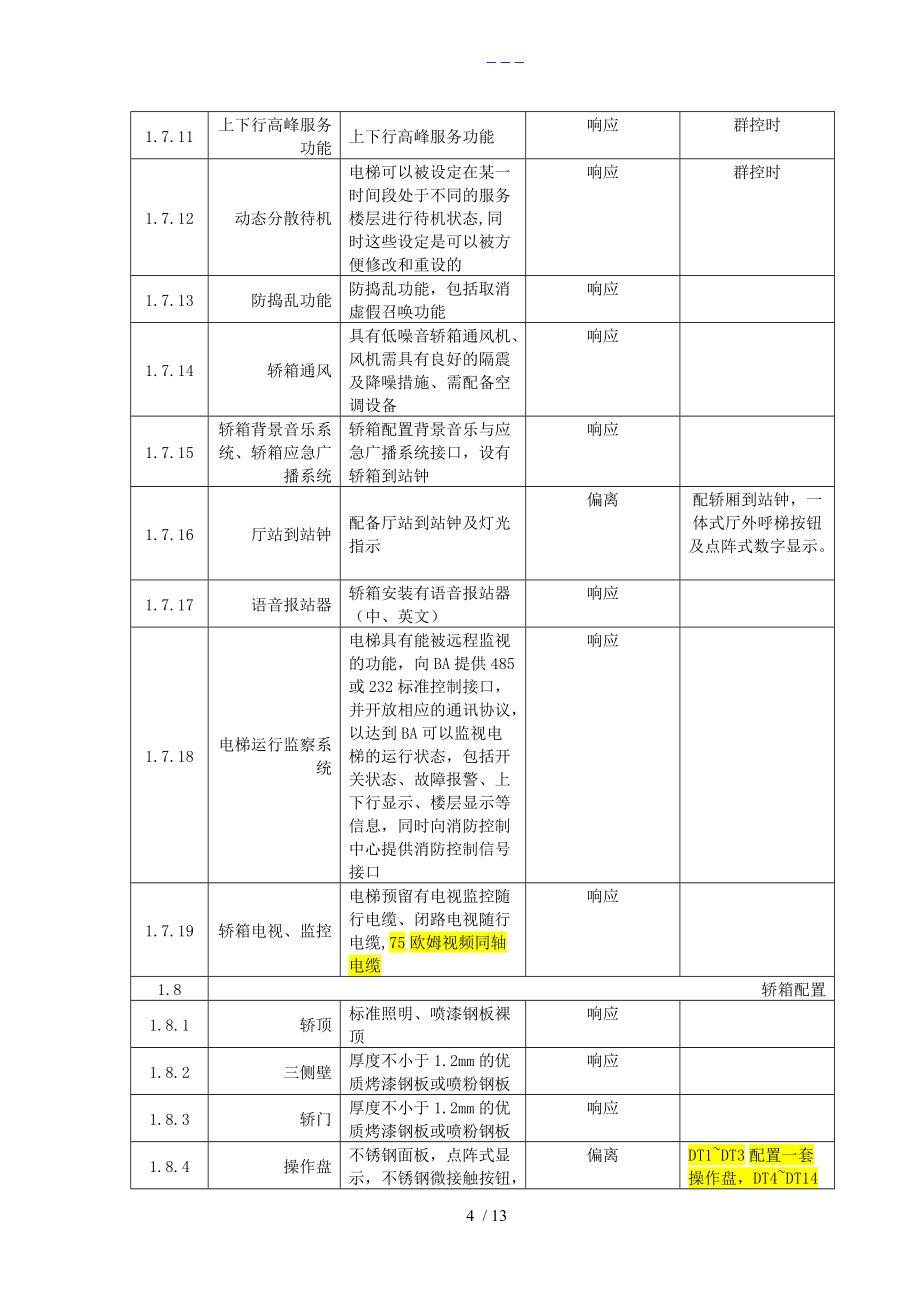

5、载保护（含警示灯及蜂鸣器）、满载直驶响应1.7.5三方通话对讲机（三方通话，厢、机房、控制中心）响应1.7.6电梯保护电梯故障排除后，若符合启动要求，则电梯自动停靠最近层响应失速保护响应1.7.7电梯的消防运行根据中国的规提供必要的消防运行设施及功能,包括消防应急操作,紧急迫降功能,强制停靠基站功能和消防自动返回响应1.7.8梯群群组自动控制功能投标单位应做出详尽的描述响应1.7.9检修专用功能电梯具有检修运行功能响应1.7.10轿箱照明轿厢电池应急照明，应急照明不少于2小时 响应1.7.11上下行高峰服务功能上下行高峰服务功能响应群控时1.7.12动态分散待机电梯可以被设定在某一时间段处于不

6、同的服务楼层进行待机状态,同时这些设定是可以被方便修改和重设的响应群控时1.7.13防捣乱功能防捣乱功能，包括取消虚假召唤功能响应1.7.14轿箱通风具有低噪音轿箱通风机、风机需具有良好的隔震及降噪措施、需配备空调设备响应1.7.15轿箱背景音乐系统、轿箱应急广播系统轿箱配置背景音乐与应急广播系统接口，设有轿箱到站钟响应1.7.16厅站到站钟配备厅站到站钟及灯光指示偏离配轿厢到站钟，一体式厅外呼梯按钮及点阵式数字显示。1.7.17语音报站器轿箱安装有语音报站器（中、英文）响应1.7.18电梯运行监察系统电梯具有能被远程监视的功能，向BA提供485或232标准控制接口，并开放相应的通讯协议，以达

7、到BA可以监视电梯的运行状态，包括开关状态、故障报警、上下行显示、楼层显示等信息，同时向消防控制中心提供消防控制信号接口响应1.7.19轿箱电视、监控电梯预留有电视监控随行电缆、闭路电视随行电缆,75欧姆视频同轴电缆响应1.8轿箱配置1.8.1轿顶标准照明、喷漆钢板裸顶响应1.8.2三侧壁厚度不小于1.2mm的优质烤漆钢板或喷粉钢板 响应1.8.3轿门厚度不小于1.2mm的优质烤漆钢板或喷粉钢板响应1.8.4操作盘不锈钢面板，点阵式显示，不锈钢微接触按钮，所有的按钮应为方形，按钮不小于19mmX19mm,发光二极管应答灯（颜色绿色），操作盘上应安装有楼层按钮、警报按钮、开关门按钮、紧急切断开关

8、，设有轿服务方向指示，层站显示。配置双操作盘偏离DT1DT3配置一套操作盘，DT4DT14配置两套操作盘，其中一套价格单列。LEHY-II轿。主操作箱型号：ZCBE-C110。ELENESSA轿主操纵箱型号：CBV-C2101.8.5轿箱地板预留30mm偏离20 mm1.8.6轿箱地坎自报硬质铝1.9厅门及门套1.9.1厅门厚度不小于1.2mm的优质烤漆钢板或喷粉钢板响应1.9.2门套厚度不小于1.2mm的优质烤漆钢板或喷粉钢板小门套响应1.9.3门厅呼梯按钮发纹不锈钢面板，不锈钢微接触按钮， 发光二级管应答灯颜色为绿色，所有的按钮为圆形，直径不小于19mm偏离LEHY-II轿。厅外操作箱型号

9、：ZPIE-C110。ELENESSA轿厅外操作箱：PIV-C2101.9.4层站显示器数字发光二级管点阵式显示，不锈钢面板，具有层站服务方向及位置指示响应1.10安全设施及保护功能1.10.1保护功能供电系统断相、错相保护装置 响应1.10.2限速器/安全钳1.10.3缓冲装置油压式响应1.10.4补偿响应1.10.5导靴响应1.10.6电气联锁装置层门与轿门的电气联锁装置响应1.10.7轿厢逃生门（窗）响应1.11电梯综合运行素质1.11.1轿箱速度在任何负载的情况下,轿箱速度不超过额定速度的±3%响应1.11.2轿箱容量保持110%的负载率响应1.11.3轿箱停站平层精度在任何

10、负载的情况下,不超过±3mm响应1.11.4开门时间由启动开门至全开启所需要时间为1.7S响应1.11.5关门时间由启动关门至全关闭所需要时间为2.3S响应1.11.6轿箱运行素质1、当运行及门操作情况下,轿箱的起动加速度和制动减速度应不大于1.5m/s2；2、客梯的垂直方向振动加速度最大值不超过25cm/s2；3、水平方向振动加速度最大值不超过15cm/s2。响应1.11.7电梯的噪音轿箱在任何情况下运行,包括轿箱门操作及轿箱通风的鼓风机在高速运行的工况下,在每一层电梯厅的噪音值不得大于50dB、轿箱的噪音值不大于55dB、电梯机房的噪音值不大于80dB响应1.11.8系统反应时间

11、在整个门厅呼梯时间期间,在任何60分钟高峰时段应满足以下标准:系统反映时间不大于30S.30S门厅呼梯回应的百分比应大于等于65。在60S门厅呼梯回应的百分比应大于等于85。在90S门厅呼梯回应的百分比应大于等于85响应1.11.9IC卡管理系统持卡相应轿指令响应酒店垂直梯DT1DT3,DT14DT17配置智能识别系统高频智能卡读卡器 、读头、面板、软件等；1.11.10电梯召唤位置DT5DT7设两个召唤位置，其中两台共用一处；DT11DT13设两个召唤位置，其中两台共用一处；DT8、DT9共用一处召唤位置某某天地购物中心二、设计及供应电扶梯投标文件技术要求响 应 标II自动扶梯一、扶梯名称、

12、参数招标参数表编号参数项目标书参数要求投标人参数响应备注扶梯土建技术参数（1#梯） FT1、FT21.1扶梯类别室自动扶梯JS-BF1.2载客量（人/小时）9000响应1.3速度（m/s）0.5响应1.4提升高度（m）4800响应1.5倾角30响应1.6扶手高度（mm）1000响应1.7水平长度L0按层高自报最小尺寸（水平二梯阶）响应最小尺寸130801.8梯级宽度（mm）1000响应1.9基坑深度（mm）1150偏离12001.10基坑长度（mm）4375响应最小尺寸42901.11基坑宽度（mm）3140偏离最小尺寸33001.12数量（台）2 2编号参数项目标书参数要求投标人参数响应备注

13、扶梯土建技术参数（1#梯） FT3、FT41.1扶梯类别室自动扶梯JS-BF1.2载客量（人/小时）9000响应1.3速度（m/s）0.5响应1.4提升高度（m）5700响应1.5倾角30响应1.6扶手高度（mm）1000响应1.7水平长度L0按层高自报最小尺寸（水平二梯阶）响应最小尺寸146501.8梯级宽度（mm）1000响应1.9基坑深度（mm）/最小尺寸12001.10基坑长度（mm）/42901.11基坑宽度（mm）/最小尺寸33001.12数量（台）22编号参数项目标书参数要求投标人参数响应备注扶梯土建技术参数（1#梯） FT5、FT61.1扶梯类别室自动扶梯JS-BF1.2载客量

14、（人/小时）9000响应1.3速度（m/s）0.5响应1.4提升高度（m）4950响应1.5倾角30响应1.6扶手高度（mm）1000响应1.7水平长度L0按层高自报最小尺寸（水平二梯阶）最小尺寸133231.8梯级宽度（mm）1000响应1.9基坑深度（mm）/最小尺寸12001.10基坑长度（mm）/42901.11基坑宽度（mm）/最小尺寸33001.12数量（台）2响应编号参数项目标书参数要求投标人参数响应备注扶梯土建技术参数（1#梯） FT7、FT81.1扶梯类别室自动扶梯JS-BF1.2载客量（人/小时）9000响应1.3速度（m/s）0.5响应1.4提升高度（m）4950响应1.

15、5倾角30响应1.6扶手高度（mm）1000响应1.7水平长度L0按层高自报最小尺寸（水平二梯阶）最小尺寸133231.8梯级宽度（mm）1000响应1.9基坑深度（mm）/最小尺寸12001.10基坑长度（mm）/42901.11基坑宽度（mm）/最小尺寸33001.12数量（台）22编号参数项目标书参数要求投标人参数响应备注扶梯土建技术参数（2#梯） FT9、FT101.1扶梯类别室自动扶梯JS-BF1.2载客量（人/小时）9000响应1.3速度（m/s）0.5响应1.4提升高度（m）4950响应1.5倾角30响应1.6扶手高度（mm）1000响应1.7水平长度L0按层高自报最小尺寸（水平

16、二梯阶）最小尺寸133401.8梯级宽度（mm）1000响应1.9基坑深度（mm）1150偏离最小尺寸12001.10基坑长度（mm）4325响应42901.11基坑宽度（mm）3140偏离最小尺寸33001.12数量（台）22编号参数项目标书参数要求投标人参数响应备注扶梯土建技术参数（2#梯） FT11、FT121.1扶梯类别室自动扶梯JS-BF1.2载客量（人/小时）9000响应1.3速度（m/s）0.5响应1.4提升高度（m）4950响应1.5倾角30响应1.6扶手高度（mm）1000响应1.7水平长度L0按层高自报最小尺寸（水平二梯阶）最小尺寸133231.8梯级宽度（mm）1000响

17、应1.9基坑深度（mm）/最小尺寸12001.10基坑长度（mm）/42901.11基坑宽度（mm）/最小尺寸33001.12数量（台）22编号参数项目标书参数要求投标人参数响应备注扶梯土建技术参数（2#梯） FT13、FT141.1扶梯类别室自动扶梯JS-BF1.2载客量（人/小时）9000响应1.3速度（m/s）0.5响应1.4提升高度（m）4950响应1.5倾角30响应1.6扶手高度（mm）1000响应1.7水平长度L0按层高自报最小尺寸（水平二梯阶）最小尺寸133231.8梯级宽度（mm）1000响应1.9基坑深度（mm）/最小尺寸12001.10基坑长度（mm）/42901.11基坑

18、宽度（mm）/最小尺寸33001.12数量（台）2响应编号参数项目标书参数要求投标人参数响应备注扶梯土建技术参数（3#梯） FT15、FT161.1扶梯类别室自动扶梯JS-BF1.2载客量（人/小时）9000响应1.3速度（m/s）0.5响应1.4提升高度（m）4950响应1.5倾角35响应1.6扶手高度（mm）1000响应1.7水平长度L0按层高自报最小尺寸（水平二梯阶）最小尺寸126001.8梯级宽度（mm）1000响应1.9基坑深度（mm）1150偏离最小尺寸12001.10基坑长度（mm）4325响应最小尺寸42901.11基坑宽度（mm）3140偏离最小尺寸33001.12数量（台）

19、2响应编号参数项目标书参数要求投标人参数响应备注扶梯土建技术参数（4#梯） FT17、FT181.1扶梯类别室自动扶梯JS-BF1.2载客量（人/小时）9000响应1.3速度（m/s）0.5响应1.4提升高度（m）5700响应1.5倾角30响应1.6扶手高度（mm）1000响应1.7水平长度L0按层高自报最小尺寸（水平二梯阶）最小尺寸148701.8梯级宽度（mm）1000响应1.9基坑深度（mm）1150偏离最小尺寸12001.10基坑长度（mm）4375响应1.11基坑宽度（mm）1600偏离最小尺寸16501.12数量（台）22编号参数项目标书参数要求投标人参数响应备注扶梯土建技术参数（

20、4#梯） FT19、FT201.1扶梯类别室自动扶梯JS-BF1.2载客量（人/小时）9000响应1.3速度（m/s）0.5响应1.4提升高度（m）4950响应1.5倾角30响应1.6扶手高度（mm）1000响应1.7水平长度L0按层高自报最小尺寸（水平二梯阶）最小尺寸133231.8梯级宽度（mm）1000响应1.9基坑深度（mm）/最小尺寸12001.10基坑长度（mm）/42901.11基坑宽度（mm）/最小尺寸16501.12数量（台）2响应编号参数项目标书参数要求投标人参数响应备注二、电梯功能及配置要求（以下功能如存在非投标单位所投设备的标准配置，请在投标文件中明确表述，并在商务标中

21、逐台逐项列明选配功能需加收的费用）2.1动力电源380V、50HZ，三项电源响应2.2照明电源220V，50HZ，单项电源响应2.3电梯驱动方式齿轮式马达响应2.4控制系统微电脑控制，钥匙开关启动，上下可逆转方式，上下入口处设置光电传感器，电梯具有无人自动停车、有人自动启动、低速运行功能响应2.5桁架结构中间无支撑响应2.6扶梯配置2.6.1梯路导轨 直线段主副轨采用优质钢导轨响应2.6.2梯级驱动链 高强度板链，梯级主副轮采用聚胺脂材料，带有自动链条润滑装置响应2.6.3梯级材料整体压铸铝合金，三边喷黄色边框响应2.6.4踏板采用带有防滑沟槽的不锈钢材料响应2.6.5外盖板1.5mm厚的发纹不锈钢，响应2.6.6围裙板后装修响应2.6.7外装饰板后装修响应2.6.8扶手扶手形式为垂直玻璃护栏；栏板采用不小于8mm厚的无色透明安全玻璃； 响
