电力线路迁改

1、电力线路迁改迁改施工方案针对不同的电力线路，采取不同的迁改处理方案：10kV及以下电压等级线路交叉跨越新建铁路， 采用电缆穿管过轨方式处理。35kV及以上电压等级线路交叉跨越新建铁路，均采用升高跨越方式，跨越杆一般采用自立型铁塔。如果既有杆塔形式或绝缘子形式不满足相关规范， 原则 上要加以改造，以满足规范要求。平行接近新建线路的电力线路迁移， 原则上根据地形地貌采用架空线路，无 径路条件时采用电缆。对于单个工点的迁改工作，制定迁改方案并得到产权单位的认可是最为关键的环节。一般来说，通过现场调查工作，互相协商，按照设计标准和迁改技术要 求，可以制定出初步的迁改方案。但是，迁改方案要得到产权单位的

2、认可，经常 需要作大量的协调工作。这个阶段所需的时间也较长，需要与产权单位一起进行 现场调查，反复协商取得一致意见，形成最终的迁改方案。10kV及以下架空线路交叉跨越迁改方案10kV及以下线路跨越轨道一般采用预埋钢管电缆过轨方式，如图所示，先将合适尺寸的钢管交予土建作业队，在土建施工过程中先预埋钢管，待钢管埋设 完毕后，电缆从钢管中穿过，沿道床通过路基后顺电杆而上，在电杆上距地面 2 米范围内用钢管进行保护，电缆头终端与架空线路连接，完成跨越迁改。10kV及以下架空线路交叉跨越迁改示意图注意钢管尽量垂直线路，土建施工一并完成，避免在路基修好后，再进行钢 管埋设工作。迁改工作尽量在铁路两侧线路已

3、经架设完毕后开始， 精心准备，缩短停电时 问，保证当地居民的生产生活不受大影响。两端的电缆终端均需进行接地处理；迁改作业必须严格按照停电作业程序进行，电缆接火时，保证电缆与既有线路相位和相序一致。35kV及以上高压架空线路交叉跨越迁改方案35kV及以上电力线路跨越采用架空跨越，一般采用铁塔进行跨越。根据轨道距地面高差选用适当的铁塔，一般选择 20米以上铁塔进行跨越，确保跨越线路距轨面或接触网的距离满足规范要求， 跨越档一般采用独立耐张段，用耐张线 火与双绝缘子用连接，完成跨越。如图所示：35kV及以上架空线路交叉跨越迁改示意图注意跨越线的高度必须满足规范要求。施工过程注意感应电的防护，确保施工

4、安全及人身安全。架空线路平移迁改方案平移迁改主要将有影响的电力线路移至不影响的地方，如图所示，需把既有 电杆向线路外侧迁移架空线路平移迁改示意图首先确定新立电杆线路走向，保证新立电杆不再对其他施工产生影响，且尽量避免转角，电杆组立后，安装横担，架设导线，新线架设可预留长度，临时固定在支柱上，停电拆除需迁改段线路，新线与既有线通过电连接线夹连通，拆除迁改支柱。注意线路走向不能满足直线时，转角大于12 度时须作耐张，小于 12 度时可设拉线加固；线索接头距电杆不宜过远，一般为 5 至 8 米； 在迁改地段附近若有耐张杆，尽量从此处接线；与其他线临近作业，注意感应电的防护，确保施工安全和人身安全。直

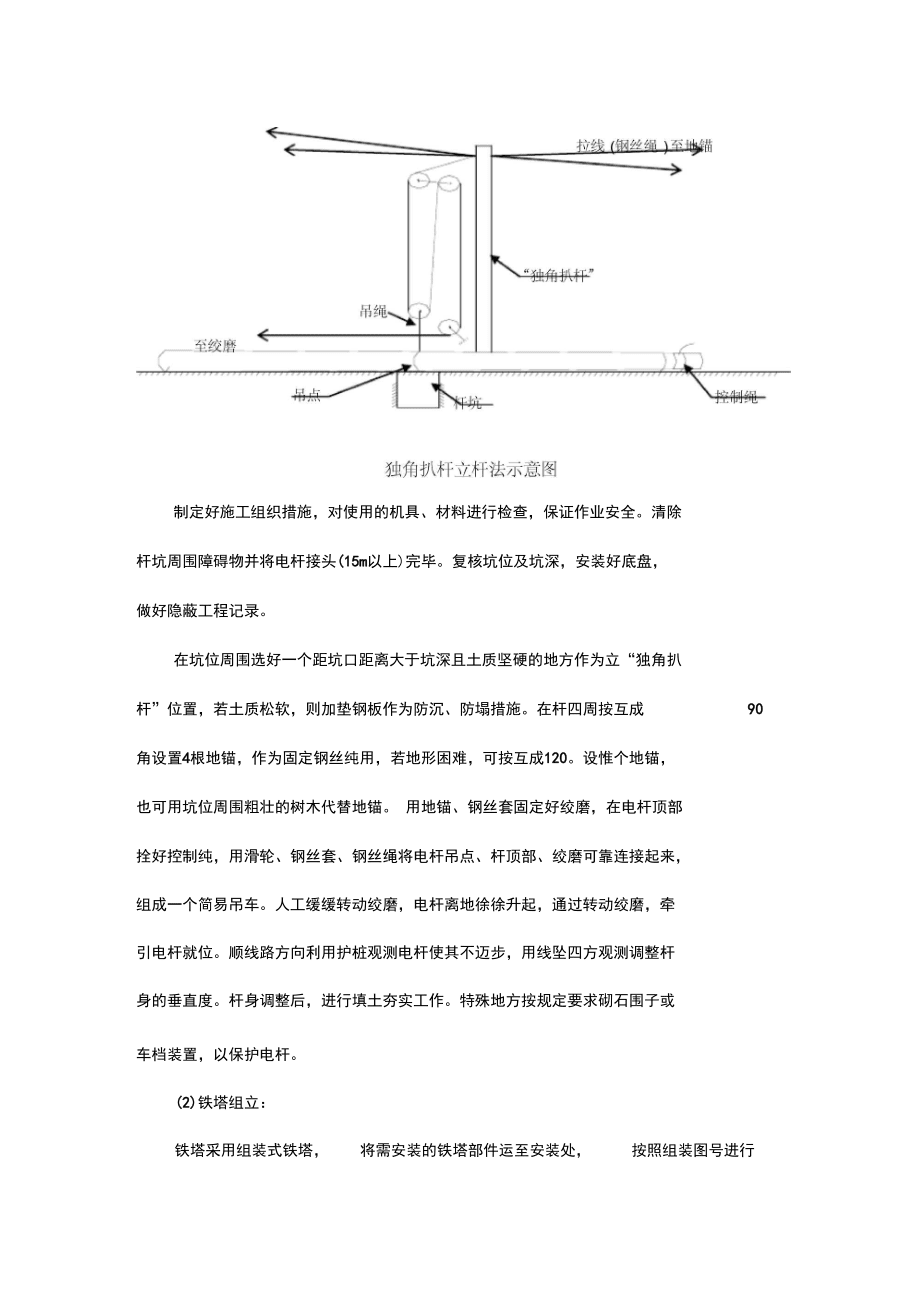

5、埋电缆迁改方案在电缆迁改施工前，指派专人与产权单位线路维修人员一道，采用地下电缆探测仪共同确认既有电缆位置，以便采取相应措施，预防损坏既有电缆，并共同选定电缆迁改径路，确认迁改方案。电缆沟开挖前，沿确定径路用白灰划线，避免开挖过程中随意弯曲现象。开挖电缆沟时，做到当天开挖当天回填、分层夯实，并及时清理排水沟内的弃土。电缆切割后及时用热缩帽封端，防止潮气进入。 主要施工方法 杆塔组立(1)混凝土电杆组立:混凝土电杆组立采用“独角扒杆立杆法”，详见下图制定好施工组织措施，对使用的机具、材料进行检查，保证作业安全。清除杆坑周围障碍物并将电杆接头(15m以上)完毕。复核坑位及坑深，安装好底盘， 做好隐

6、蔽工程记录。在坑位周围选好一个距坑口距离大于坑深且土质坚硬的地方作为立“独角扒杆”位置，若土质松软，则加垫钢板作为防沉、防塌措施。在杆四周按互成90角设置4根地锚，作为固定钢丝纯用，若地形困难，可按互成120。设惟个地锚， 也可用坑位周围粗壮的树木代替地锚。 用地锚、钢丝套固定好绞磨，在电杆顶部 拴好控制纯，用滑轮、钢丝套、钢丝绳将电杆吊点、杆顶部、绞磨可靠连接起来，组成一个简易吊车。人工缓缓转动绞磨，电杆离地徐徐升起，通过转动绞磨，牵 引电杆就位。顺线路方向利用护桩观测电杆使其不迈步，用线坠四方观测调整杆 身的垂直度。杆身调整后，进行填土夯实工作。特殊地方按规定要求砌石围子或车档装置，以保护

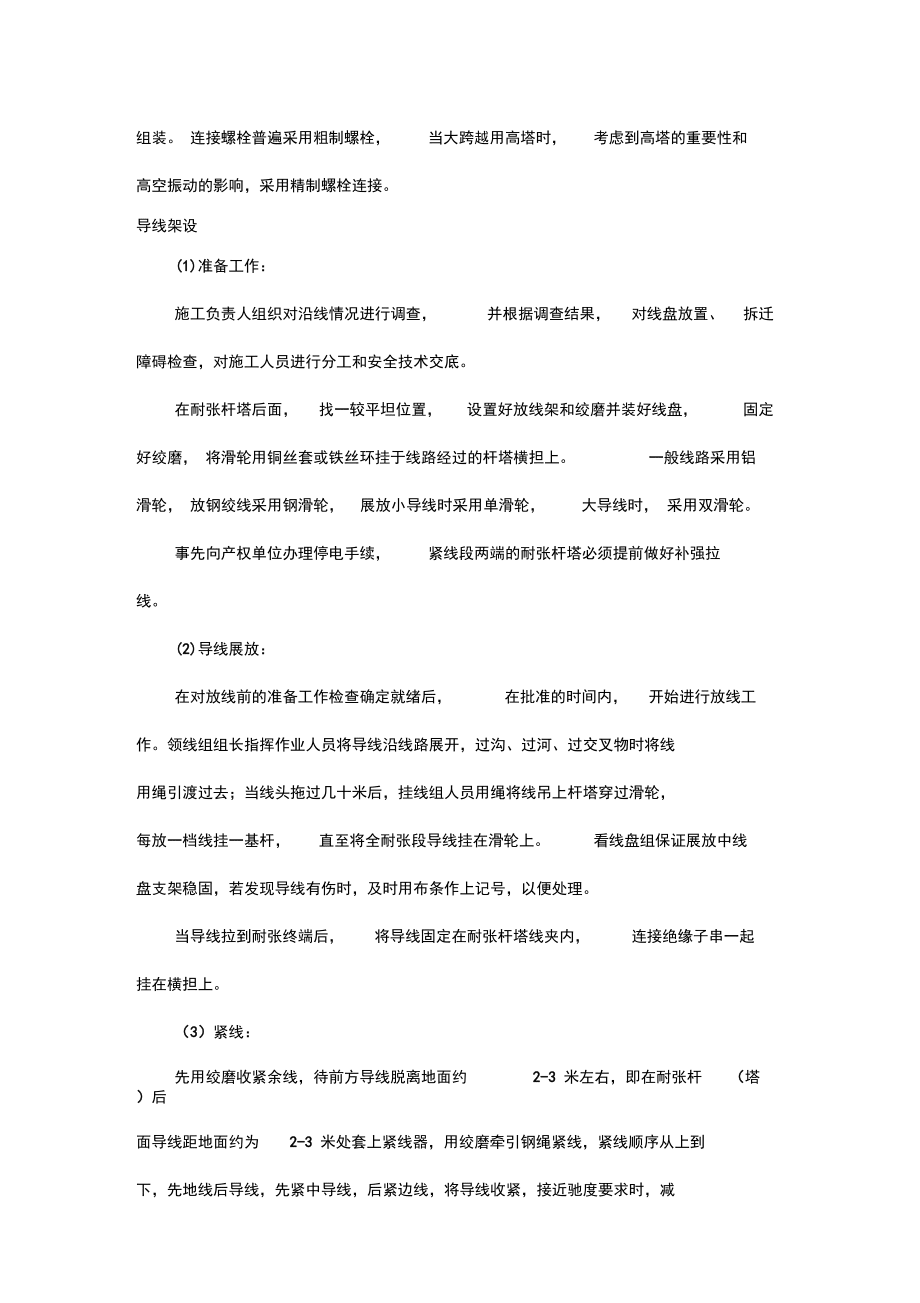

7、电杆。(2)铁塔组立：铁塔采用组装式铁塔，将需安装的铁塔部件运至安装处，按照组装图号进行组装。 连接螺栓普遍采用粗制螺栓，当大跨越用高塔时，考虑到高塔的重要性和高空振动的影响，采用精制螺栓连接。导线架设(1)准备工作：施工负责人组织对沿线情况进行调查，并根据调查结果，对线盘放置、拆迁障碍检查，对施工人员进行分工和安全技术交底。在耐张杆塔后面，找一较平坦位置，设置好放线架和绞磨并装好线盘，固定好绞磨， 将滑轮用铜丝套或铁丝环挂于线路经过的杆塔横担上。一般线路采用铝滑轮， 放钢绞线采用钢滑轮，展放小导线时采用单滑轮，大导线时，采用双滑轮。事先向产权单位办理停电手续，紧线段两端的耐张杆塔必须提前做好

8、补强拉线。(2)导线展放：在对放线前的准备工作检查确定就绪后，在批准的时间内，开始进行放线工作。领线组组长指挥作业人员将导线沿线路展开，过沟、过河、过交叉物时将线用绳引渡过去；当线头拖过几十米后，挂线组人员用绳将线吊上杆塔穿过滑轮，每放一档线挂一基杆，直至将全耐张段导线挂在滑轮上。看线盘组保证展放中线盘支架稳固，若发现导线有伤时，及时用布条作上记号，以便处理。当导线拉到耐张终端后，将导线固定在耐张杆塔线夹内，连接绝缘子串一起挂在横担上。（3）紧线：先用绞磨收紧余线，待前方导线脱离地面约2-3 米左右，即在耐张杆（塔 ）后面导线距地面约为2-3 米处套上紧线器，用绞磨牵引钢绳紧线，紧线顺序从上到下，先地线后导线，先紧中导线，后紧边线，将导线收紧，接近驰度要求时，减慢牵引速度，待观测人员通知达到驰度要求或张力值时，即停止牵引，并将导
