线切割编程PPT课件

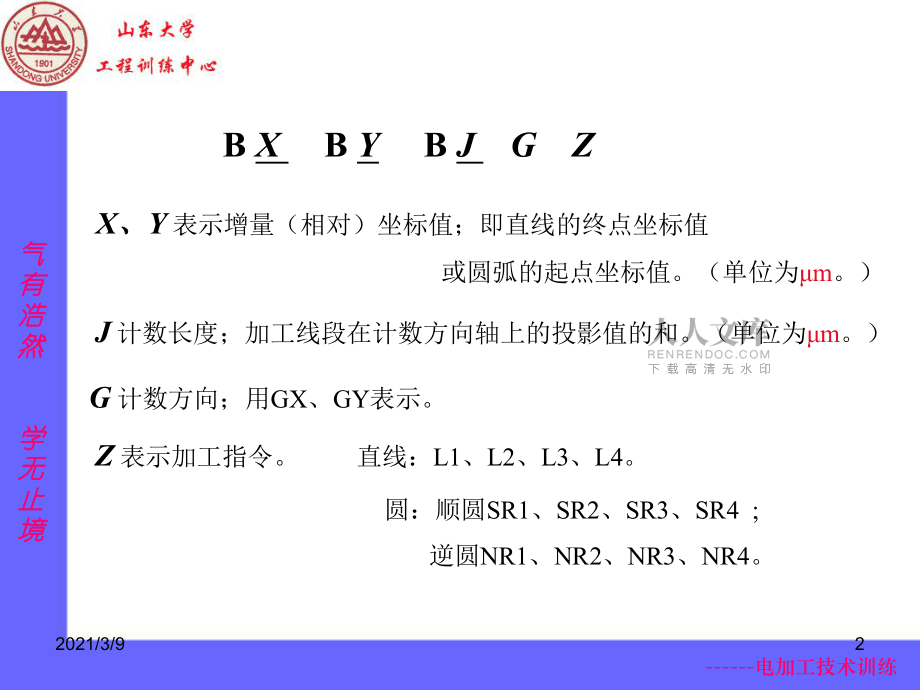

1、气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/91数据处理及编程数据处理及编程 数控线切割加工的编程有国际标准的ISO格式（代码格式）和 代码格式，本次实习采用3B代码，格式如下: B X B Y B J GZ其中：B 为间隔符，作用是将 X、Y、J 数码区分开。气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/92 圆：顺圆SR1、SR2、SR3、SR4 ; 逆圆NR1、NR2、NR3、NR4。 Z 表示加工指令。 直线：L1、L2、L3、L4。 G 计数方向；用GX、GY表示。 J 计数长度；加工线段在计数方向轴上的投影值的和。（单位为m。） X、Y 表示增量（

2、相对）坐标值；即直线的终点坐标值 或圆弧的起点坐标值。（单位为m。） B X B Y B J GZ气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/93 编程时，采用相对坐标系，即坐标系的原点随程序段的不同而变化。 加工直线时， 以该直线的起点为坐标点， X、Y值取该直线终点的坐标值； 加工圆弧时，以该圆弧的圆心为坐标系的原点，X、Y值取该圆弧起点的坐标值；坐标值取绝对值。编程方法编程方法气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/94编程的步骤：将图形拆解成直线和圆弧再逐条编制将图形拆解成直线和圆弧再逐条编制 1. 1. 先确定先确定X X、Y Y值；值； 2.

3、 2. 再确定计数方向；再确定计数方向； 3. 3. 计算计数长度；计算计数长度； 4. 4. 确定加工指令。确定加工指令。气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/95直线计数方向的确定 计数方向按终点的坐标值来确定。XY取GX； YX取GY。X = Y时终点与坐标轴成45角。、象限向记GY；、象限记GX。气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/96 加工指令 Z 的确定，当直线在第象限（包括X轴而不包括Y轴）时，加工指令记作L1；当处于第象限（包括Y轴而不包括-X轴）时，记作L2；L3、L4依次类推。直线加工指令的确定气气有有浩浩然然学学无无止止境

4、境-电加工技术训练2021/3/97圆弧计数方向的确定 圆弧的计数方向按终点的坐标来确定。XY取GY； XY取GX。X = Y时，计数方向记GX或GY ； 气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/98 顺时针顺时针圆弧指令的确定。加工顺时针圆弧时，当圆弧的起点起点在第象限（包括Y轴而不包括X轴）时，加工指令记作SR1，当起点在第象限（包括-X轴而不包括Y轴）时，记作SR2；SR3、SR4依此类推。圆弧加工指令的确定气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/99 逆时针逆时针圆弧指令的确定。加工逆时针圆弧时，当圆弧的起点起点在第象限（包括X 轴而不包括Y

5、轴）时，加工指令记作NR1，当起点在第象限（包括Y轴而不包括-X 轴）时，记作NR2；NR3、NR4依此类推。圆弧加工指令的确定气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/910举例说明： （1）直线直线：A(4,3)B B4000B B3000B B4000G GXL L1yxo气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/911(2)圆弧圆弧：A0(-5,0)B B5000B B0B B7000G GySRSR2 B（4,3)气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/912编程实例B40000 B0 B40000 GX L1B40000

6、 B0 B40000 GX L1B10000 B90000 B90000 GY L1B10000 B90000 B90000 GY L1B30000 B40000 B60000 GX NR1B30000 B40000 B60000 GX NR1B10000 B90000 B90000 GY L4B10000 B90000 B90000 GY L4B0 B0 B0 D DB0 B0 B0 D D气气有有浩浩然然学学无无止止境境-电加工技术训练2021/3/9136664440.18mm放电间隙放电间隙 0.01mm补偿方向补偿方向补偿值为正:钼丝半径+ +放电间隙0.01mm型柱补偿值的计算气气有有浩浩然然学学无无止止境境-电加工技术训练20
