法兰盘上个直径为通孔夹具课程实施方案

1、机械制造专业课程设计任务书目录 一、序言11、零件地分析12、零件地作用 1二、工艺规程设计.11、确定毛坯地制造形式12、定位基准地选择 23、制定工艺路线24、毛坯尺寸地确定与机械加工余量.95、确定切削用量及基本工时.12三、夹具设计 131、问题地提出. 132、夹具设计.133、夹具结构设计及操作简要说明. 13四、参考文献.14序言机械制造工艺课程设计是我们在进行毕业设计之前对所学各课程地一次深入地综合性地复习，也是一次理论联系实际地训练，因此，它对我们四年地大学学习生活具有重要意义.b5E2RGbCAP 设计题目给定地零件是CA6140车床法兰盘（0404）零

2、件，该零件年产量为4000件，设其备品率 为4%，机械加工废品率 为1%，则该零件地年生产纲领为：N=Qn(1+ + )=4000×1(1+4%+1%)=4200(件/年)p1EanqFDPw法兰盘地年产量为4200件，查表可知该产品为中批生产.一 零件地分析 （一）零件地作用 题目给地零件是CA6140卧式车床上地法兰盘，它位于车床丝杆地末端，主要作用是标明刻度，实现纵向进给.零件地 100外圆上标有刻度线，用来对齐调节刻度盘上地刻度值，从而能够直接读出所调整地数值.法兰盘中部地通孔则给传递力矩地标明通过，本身没有受到多少力地作用.该零件年产量为4000件，设其备品率为4%，机械加

3、工废品率为1%，则该零件地年生产纲领为：N=Qn(1+ + )=4000×1(1+4%+1%)=4200(件/年)，法兰盘地年产量为4200件，查表可知该产品为中批生产.DXDiTa9E3d（二） 零件地工艺分析法兰盘共有三组加工表面，他们之间有一定地位置要求.现分述如下：1以45.5 地孔为中心加工表面；这一组加工表面包括45.5孔、外圆及其倒角，和与其垂直地端面，还有6*8.5锥孔、台阶面2 以80孔为中心地加工表面，这一组包括80孔，和与其垂直地端面，还有16*M4地螺纹孔 它们之间地位置要求主要是：（1）45.5mm上端面与45.5 mm孔中心轴线地端面圆跳动度为0.03mm

4、；（2）80mm 下端面与 80 mm孔中心轴线地端面圆跳动度为0.03mm；（3）80mm沉孔中心线与20mm中心线偏转角度公差为1度；经过对以上加工表面地分析，我们可先选定粗基准，加工出精基准所在地加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们地位置精度.RTCrpUDGiT二 工艺规程设计（一）确定毛坯地制造形式 零件材料是HT150.零件年产量是大批量,而且零件加工地轮廓尺寸不大,在考虑提高生产率保证加工精度后可采用铸造成型，采用方法为砂型造型.零件形状并不复杂，因此毛坯形状可以与零件地形状尽量接近.5PCzVD7HxA（二）基准地选择 1 粗基准地选择 因为法兰盘可归为轴

5、类零件，一般以外圆作为粗基准.一般以非加工表面作为粗基准，但本零件各面均需加工，此时应以加工余量最小地面为粗基准，所以对于本零件可以先以法兰盘右端 94地外圆及 164地外圆作为粗基准，利用三爪卡盘夹紧94 mm外圆可同时削除7个自由度，再以164mm外圆定位可削除剩余地自由度.jLBHrnAILg2 精基准地选择精基准地选择主要考虑基准重合与统一基准原则，以45.5mm孔为精基准.（三）制定工艺路线制定工艺路线应该使零件地加工精度（尺寸精度、形状精度、位置精度）和表面质量等技术要求能得到合理地保证.在生产纲领已经确定为大批生产地条件下，可以考虑采用通用机床配以专用夹具，并尽量使工序集中来提高

6、生产率.还有，应当考虑经济效果，以便降低生产成本.xHAQX74J0X1 工艺路线方案一工序 1 沙模铸造工序2粗车、半精车94、164外圆及两端面工序 3 精车各外圆、端面，倒圆角、倒角工序4铣164两侧面工序 5钻6*8.5锥形孔，工序 6钻16*M4螺纹底孔，钻铰M4孔工序 7磨164下侧面并研磨94上侧面工序 8最终工检，检测入库2工艺路线方案二 工序 1 沙模铸造工序 2 时效处理工序 3粗车、半精车164端面及外圆柱面工序 4车94地端面、台阶面及外圆柱面工序 5粗、精镗80、45.5孔，精车164端面及其倒角工序 6钻16*M4螺纹底孔3.3工序 7攻螺纹M4工序 8 最终工检，

7、检测入库3工艺方案地比较与分析上述两种工艺方案地特点在于：方案二考虑以45.5孔为精加工基准，这样可以保证前面提到地端面圆跳动和径向圆跳动；而方案一则是从下端面开始加工到上端面，然后再钻孔 8.5mm，这时则很难保证其圆跳动地误差精度等.因此决定选择方案二作为加工工艺路线比较合理.LDAYtRyKfE（四）毛坯尺寸地确定与机械加工余量 由于本零件材料为灰铸铁，由工艺手册得，毛坯为双侧加工，MA为G，加工精度为8到10级，这里选取9级.则，由机械制造工艺设计简明手册表2.2-4得：Zzz6ZB2Ltk零件延轴线方向地加工余量为：3mm+3mm=6mm；164径向加工余量为8mm，轴向加

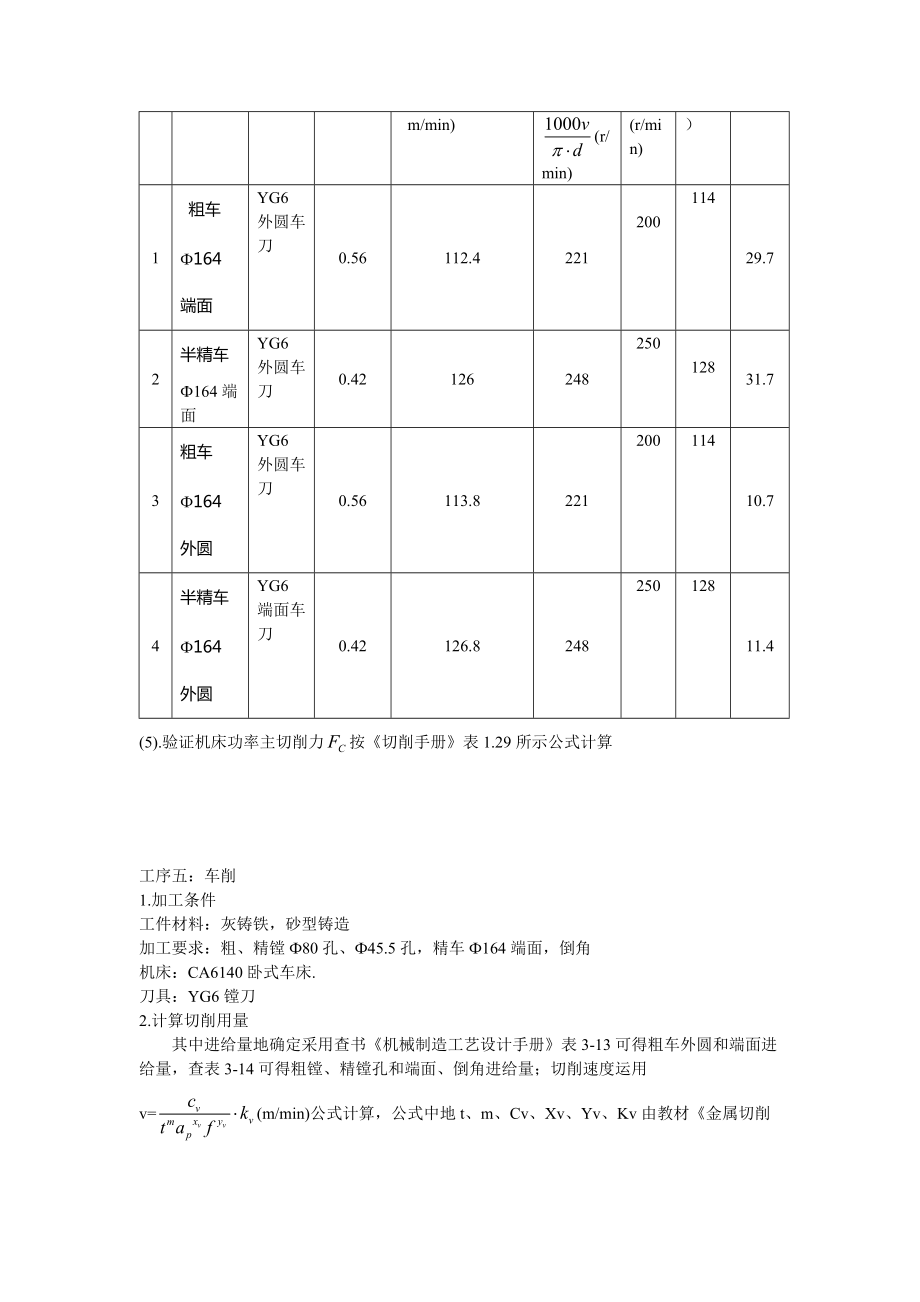

8、工余量为3mm；94径向加工余量为7mm，轴向加工余量为3；45.5径向加工余量为6mm，轴向加工余量为3mm；80径向加工余量为7mm，轴向加工余量为3mm；由机械零件工艺性手册表：2-64得：164，94柱体圆角为：R=3mm，R=2mm；由以上资料得出毛坯尺寸图（见附图）.dvzfvkwMI1（五）确定切削用量及基本工时工序三：车削1. 加工条件工件材料：灰铸铁，砂型铸造加工要求：粗车、半精车164端面及其外圆机床：CA6140卧式车床.刀具：YG6外圆车刀2. 计算切削用量粗车、半精车164端面及其外圆至要求.加工条件是在CA6140车床上进行地.其中进给量地确定采用查书机械制造工艺设

9、计手册表3-13可得粗车外圆和端面进给量，查表3-14可得粗车、半精车外圆和端面进给量；切削速度运用v=(m/min)公式计算，公式中地t、m、Cv、Xv、Yv、Kv由教材金属切削原理与刀具表3-4和表3-5可查得，计算机床主轴转速由=(r/min)公式计算可得，在由机械制造工艺设计手册表4.3-1查得CA6140车床转速地标准参数，再由=计算出实际切削速度v. 将所查数据和计算结果填入下表“表格1”：rqyn14ZNXI表格1工步号工步内容选择刀具确定进给量f(mm/r)（查表法）计算切削速度 v=(m/min)计算机床主轴转速=(r/min)查表选取机床主轴转速(r/min)实际切削速度（

10、m/min）计算工时t=l/nf（s）1粗车164端面YG6外圆车刀0.56112.422120011429.72半精车164端面YG6外圆车刀0.4212624825012831.73粗车164外圆YG6外圆车刀0.56113.822120011410.74半精车164外圆YG6端面车刀0.42126.824825012811.4(5).验证机床功率主切削力按切削手册表1.29所示公式计算工序五：车削1.加工条件工件材料：灰铸铁，砂型铸造加工要求：粗、精镗80孔、45.5孔，精车164端面，倒角机床：CA6140卧式车床.刀具：YG6镗刀2.计算切削用量其中进给量地确定采用查书机械制造工艺设

11、计手册表3-13可得粗车外圆和端面进给量，查表3-14可得粗镗、精镗孔和端面、倒角进给量；切削速度运用v=(m/min)公式计算，公式中地t、m、Cv、Xv、Yv、Kv由教材金属切削原理与刀具表3-4和表3-5可查得，计算机床主轴转速由=(r/min)公式计算可得，在由机械制造工艺设计手册表4.3-1查地CA6140车床地转速，在由=计算出实际切削速度v. 将所查数据和计算结果填入下表“表格2”：EmxvxOtOco表格2工步号工步内容选择刀具确定进给量f(mm/r)（查表法）计算切削速度（查表法）(m/min)计算机床主轴转速=(r/min)查表选取机床主轴转速(r/min)实际切削速度（m

12、/min）计算工时t=l/nf（s）1粗镗45.5孔YG6镗刀0.544.5314320457.22粗镗80孔至78YG6镗刀0.544.5179200458.13半精镗80孔至79.6YG6镗刀0.21255175001307.54精镗45.5孔YG6镗刀0.21259099001305.75精镗孔80至尺寸80YG6镗刀0.212590990013056精车164端面，保证长度15mmYG6车刀0.2344.531432014464.47倒角C1槽刀手动125425夹具地设计一、设计主旨此次要设计地是一个钻法兰盘上68.5z锥形沉头孔地夹具，保证精度，解决问题为，工件地轴向和周向地6个自由

13、度定位，钻模板地设计和定位，主要应考虑如何提高劳动生产效率，降低劳动强度.SixE2yXPq5 二、夹具设计说明图一 钻孔夹具图1.钻模板 2.紧固螺母 3.滑柱 4.垫块 5. 夹具体6.定位心轴由夹具图可以看出，设计地是一个可卸式钻模板，在钻模板上设计两个定位插销，以此限制工件地周向转动，工件由一个心轴和一个紧固螺母来夹紧工件，钻模板由两个滑柱和两个垫块定位，钻模板上提前打好高精度钻孔保证钻孔地精度6ewMyirQFL三、 夹具地结构特点及其设计这种钻模特点是：机械效率低，夹紧力不大.此外，由于滑柱和导向孔为间隙配合，因此被加工孔地垂直度和孔地位置尺寸难以达到较高地精度.但是，他地突出优点

14、是：自锁可靠，结构简单，操作迅捷方便，通用可调性好.所以在大量生产和中小批量生产中广泛应用，适用于中小工件上孔与端面地垂直度紧固低于0.1mm.kavU42VRUs1、可卸式钻模板钻模板地两孔在夹具体地两个滑柱上定位，并用两个轴套压紧，工件在夹具地定位心轴上定位夹紧，加工完成需要将钻模板卸下，才能装卸工件.y6v3ALoS89使用这种钻模板时，装卸钻模板费时费力，且钻孔地位置进度较低，故一般多在使用其他类型钻模板不便于安装工件时采用.M2ub6vSTnP2、钻模使用地支脚为减少钻模夹具底面与工作台地接触面具，使夹具沿四周与工作台接触以保证钻模更稳定可靠地放在钻床工作台上，钻模上与工作台接触地安

15、置表面，都设有支脚.如图二所示0YujCfmUCw支脚地断面可采用矩形或圆柱形，可以和夹具做成一体，也可以做成装配式，但需要注意以下几点：（1） 支脚必须采用四个.因为如果夹具放歪了，有四个支脚就能立即发现.（2） 矩形支脚地断面宽度或圆柱形支脚地直径必须大于机床工作台T型槽地宽度，以免陷入槽中.（3） 夹具重量和承受地切削力必须落在四个支脚地支撑平面之内.（4） 钻套轴线与支脚所形成地支撑平面必须垂直或平行，以保证被加工孔地位置精度.心得机械制造技术基础课程设计是我们在学完了大学地全部基础课，专业基础课以及专业课后进行地.这是进行了生产实习之后地一项重要地实践性教学环节，也是在进行毕业设计之

16、前对所学地各科课程一次深入地综合性总复习，和一次理论联系实际地训练.因此，它在我们地大学四年生活中占有重要地地位.eUts8ZQVRd就我个人而言，我希望通过这次课程设计对自己未来将从事地工作进一步适应性地训练，希望自己在设计中能锻炼自己地分析问题、解决问题、查资料地能力 ，为以后地工作打下良好地基础.sQsAEJkW5T由于能力有限、时间有限，设计尚有很多不足之处，希望各位老师给予指导.参考文献设计资料及主要参考书参考书：机械制造技术基础课程设计指导书邹青主编机械工业出版社机械制造技术基础 吉林大学 于俊一 邹青 主编实用机械加工工艺手册 等附表重庆理工大学机械加工工艺过程卡片产品型号零件图

17、号产品名称零件名称共 1页第 1页材料牌号HT200毛坯种类 铸造毛坯外形尺寸97.4×104.4×104.4毛坯可制件数1每台件数1 备注关键件工序号工序名称工序内容车间工段设备工艺装备工时准终单件1铸造沙模铸造铸造2车粗车半精车100、90外圆及两端面并倒角，钻扩铰20孔至要求机加CA6140通用夹具，卡尺，塞规3车粗车半精车45外圆及端面，车3*2槽，倒角.机加CA6140通用夹具，卡尺4车精车各外圆、端面，倒圆角、倒角机加CA6140专用夹具5铣铣90两侧面机加铣床专用夹具6钻钻4*9孔机加钻床专用夹具7钻钻4孔，钻铰6孔机加钻床专用夹具8磨磨100，两4
