BSP螺纹执行什么标准与英制G螺纹有何区别RpRc

1、BSP螺纹注解BSP螺纹执行彳f么标准？与英制G螺纹有何区别？ Rp, Rc, BSPPBSPT等代号又是什么意思？摘要：BSP螺纹全称是British Standard Pipe Thread ,指的是英国标准管螺纹，属于惠氏螺纹（BS 84）范畴。BSP螺纹按外形分为两种： 圆柱管螺纹 BSPP British Standard Pipe Parallel）和圆锥管螺纹 BSPTBritish Standard Pipe Taper）。前面说过，BSP螺纹属于惠氏螺纹的一种，故牙型角为55。，如下图示:137产- 25,4/m0S+iH*=O. S60 491P, hi 640 327Pi

2、英制圆柱管螺纹BSPP (British Standard Pipe Parallel)BSPP -英制圆柱管螺纹。网上有的直译成平行管螺纹，博主觉得有点不妥。与之对应的另外一种管螺纹叫“圆锥管螺纹”，这个是约定俗成的叫法，也是教科书上的标准称呼。若将 British Standard Pipe Parallel翻译成“平行管螺 纹”则可能会让人觉得有点摸不到头脑，且不够专业。历史上的原因，BSPP同时又有其他不同的称呼。常见的如 BSPF（ British Standard Pipe Fitting）、BSPM （ British StandardPipe Mechanical）和 PS （

3、 British Standard Pipe Straight）等。然而，随着后来ISO标准化的开始，这些五花八样的称呼统统用一个简单明了的字母代替了。这就是G螺纹。于是：G = BSPP = BSPF = BSPM = PS =字母G是Gas的缩写（一说是源于德语 Gewinde, “螺纹”的意思，博主个人比较倾向于前者），因为起初是在煤气管道上用的。而我们之所以称 G为管螺纹，是因为 G和管（Guan）的拼音首字母相同的缘故，这实在是一个巧合。G螺纹分内、外两种螺纹，用于非密封联接。执行标准是BS EN ISO 228-1旧标准是BS 2779,现已作废。另外，有关标准的几个常见版本的含义

4、：ISO-xxx = International Standard =国际标准EN-ISO-xxx = European version of the International Standard = 欧版国际标准BS-EN-ISO-xxx = British version of the European version of the International Standard = 英版的欧版国际标准常用BSPP/BSP螺纹规格尺寸表v-pitch P-BSPP/BSPF (JIS PF)1 ZIQHZPA常用BSPP/BSP螺纹规格尺寸表螺距牙数中径外螺纹牙局底孔大径标记尺寸类别mmmm

5、TPImm小径mmd=DPd2=D2d3H1mmG1/81/8 "BSPP9.7280.907289.1478.5660.5818.70G1/41/4BSPP13.1571.3371912.30111.4450.85611.60G3/83/8 "BSPP16.6621.3371915.80614.9500.85615.00G1/21/2 "BSPP20.9551.8141419.79318.6311.16219.00G5/85/8 "BSPP22.9111.8141421.74920.5871.16220.75G3/43/4"BSPP26.44

6、11.8141425.27924.1171.16224.50G7/87/8 "BSPP30.2011.8141429.03927.8771.16228.00G1 1BSPP33.2492.30911 31.77030.2911.47930.50G1-1/81-1/8"BSPP37.8972.3091136.41834.9391.47935.00G1-1/41-1/4"BSPP41.9102.3091140.43138.9521.47939.50G1-3/81-3/8"BSPP44.3232.3091142.84441.3651.47941.50G1-1/

7、21-1/2"BSPP47.8032.3091146.32444.8451.47945.00G1-3/41-3/4"BSPP53.7462.3091152.26750.7881.47951.00G2 2BSPP59.6142.30911 58.13556.6561.47957.00G2-1/42-1/4"BSPP65.712.3091164.23162.7521.47963.00G2-1/22-1/2"BSPP75.1842.3091173.70572.2261.47972.50G2-3/42-3/4"BSPP81.5342.3091180.0

8、5578.5761.47979.0033"BSPP87.8842.30911 86.40584.9261.47985.50G3-1/43-1/4"BSPP93.982.3091192.50191.0221.47991.00G3-1/23-1/2"BSPP100.332.3091198.35197.3721.47997.75G3-3/43-3/4"BSPP106.682.30911105.201103.7221.479104.00G4 4BSPP113.032.30911 111.55110.0721.479110.50G4-1/24-1/2"B

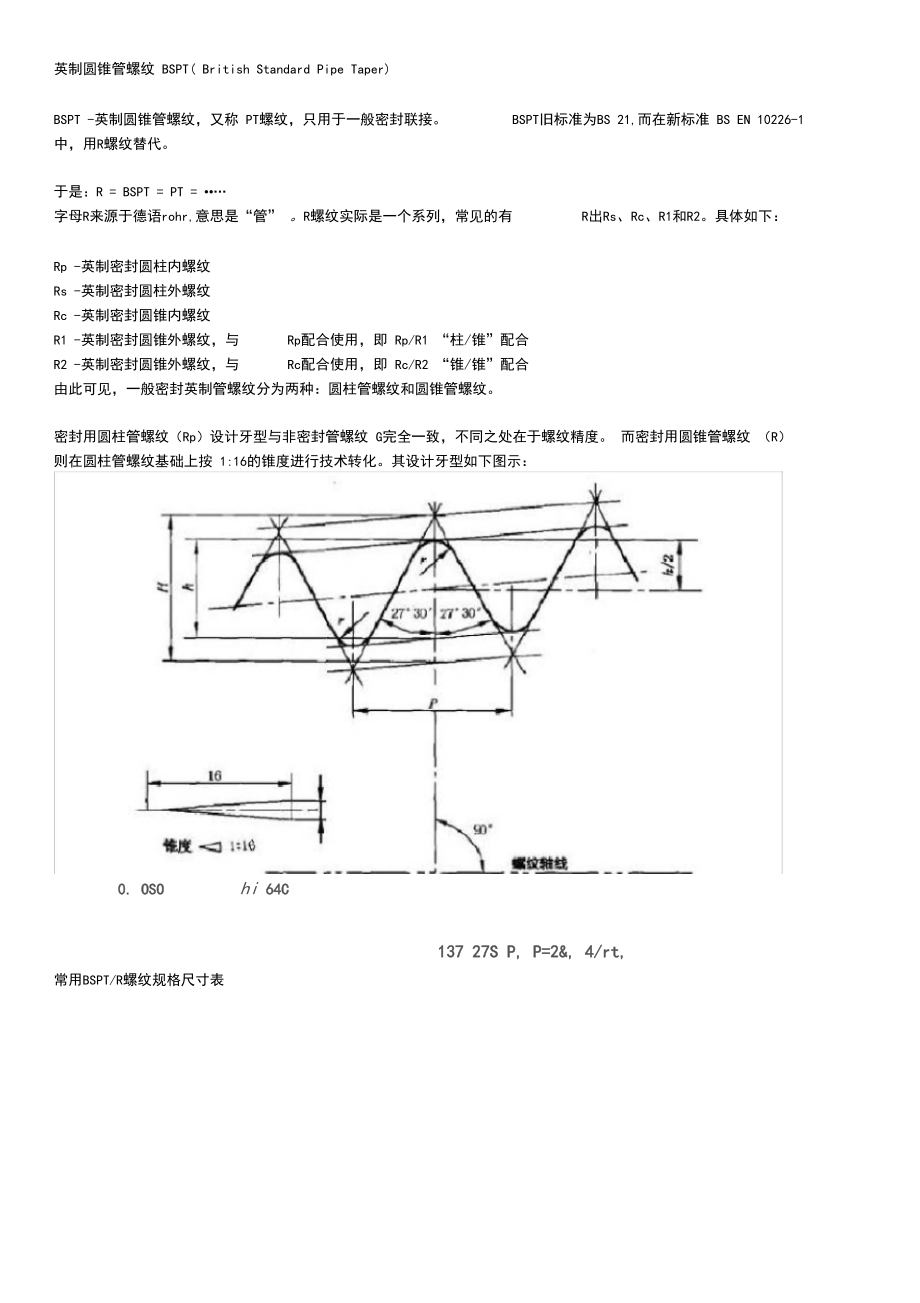

9、SPP125.732.30911124.251122.7721.479123.00G5 5"BSPP138.432.30911 136.951135.4721.479136.00G5-1/25-1/2"BSPP151.132.30911149.651148.1721.479148.50G6 6BSPP163.832.30911 162.351160.8721.479161.50英制圆锥管螺纹 BSPT( British Standard Pipe Taper)BSPT -英制圆锥管螺纹，又称 PT螺纹，只用于一般密封联接。BSPT旧标准为BS 21,而在新标准 BS EN

10、10226-1中，用R螺纹替代。于是：R = BSPT = PT = 字母R来源于德语rohr,意思是“管” 。R螺纹实际是一个系列，常见的有R出Rs、Rc、R1和R2。具体如下：Rp -英制密封圆柱内螺纹Rs -英制密封圆柱外螺纹Rc -英制密封圆锥内螺纹Rp配合使用，即 Rp/R1 “柱/锥”配合Rc配合使用，即 Rc/R2 “锥/锥”配合R1 -英制密封圆锥外螺纹，与R2 -英制密封圆锥外螺纹，与由此可见，一般密封英制管螺纹分为两种：圆柱管螺纹和圆锥管螺纹。密封用圆柱管螺纹（Rp）设计牙型与非密封管螺纹 G完全一致，不同之处在于螺纹精度。 而密封用圆锥管螺纹 （R）则在圆柱管螺纹基础上按

11、 1:16的锥度进行技术转化。其设计牙型如下图示：0. OSOhi 64C137 27S P, P=2&, 4/rt,常用BSPT/R螺纹规格尺寸表步横千面常用BSPT/R螺纹规格尺寸表常用E5PT/R蝇纹妮格尺寸表牙蛭距牙高基准直 饯中径小径基准极限偏 差 Tj/2有效装配内蛭纹 直径极尺寸数nunmuIURUtt距离螂殁 长度余里眼偏差TPIhMURD片电D|=d|nunTi/2皿min.1/16 280,9070,5817,7237,1426,5614+ /- 0,96,5 2,5+ /-0,0711/8280,9070,5819,7289,1478,5664+ /- 0,96,

12、5 2,5+ /-0,0711/4191,3370,85613,15712,30111,4456+ /- 1,39,7 3,7+ /-0,1043/8191,3370,85616,66215,80614,956,4+ /- 1,310,1 3,7+ /-0,1041/2141,8141,16220,95519,79318,6318,2+ /- 1,813,2 5,0+ /-0,1043/4141,8141,16226,41125,27924,1179,5+ /- 1,814,5 5,0+ /-0,1041112,3091,47933,24931,7730,29110,4+ /- 2,316,8

13、 6,4+ /-0,1801 1/411 2,3091,47941,9140,43138,95212,7 + /- 2,319,16,4 + /-0,1801 1/211 2,3091,47947,80346,32444,84512,7 + /- 2,319,16,4 + /-0,1802112,3091,47959,61458,13556,65615,9+ /- 2,323,4 7,5+ /-0,1802 1/211 2,3091,47975,18473,70572,22617,5 + /- 3,526,7 9,2 + /-0,2163112,3091,47987,88486,40584,9

14、2620,6+ /- 3,529,8 9,2+ /-0,2164112,3091,479113,03111,551110,07225,4+ /- 3,535,8 10,4+ /-0,2165112,3091,479138,43136,951135,47228,6+ /- 3,540,1 11,5+ /-0,2166112,3091,479163,83162,351160,87228,6+ /- 3,540,1 11,5+ /-0,216值得一提的是，很多朋友认为 BSP螺纹指的就是 G螺纹，并可以相互通用，对于这种说法博主则有不同的看法。一般密封用圆柱管螺纹（Rp）的密封效果必要时是通过在整个

15、螺纹中添加密封填充物（如：聚四氟乙烯密封带）来实现的，而非密封用圆柱管螺纹（ G）的密封效果则是通过在螺纹联接的两端或其周围使用密封设备（如：O型密封环）来实现。不仅如此，一般密封用管螺纹螺纹与非密封用管螺纹的用途及设计公差也有区别，具体可参看公制、美制和英制 螺纹标准手册。实际上，不少机械加工企业在加工 BSP螺纹时通常会遇到螺纹环塞规检验均合格但配合起来就是密封不良的情况的 主要原因就在于?!淆了密封用Rp内螺纹与非密封用 G内螺纹。与BSP螺纹有关的一些螺纹代号及标准：G -英制圆柱管螺纹（标准：BS 2779 BS EN ISO 228-1 ISO 7-1）BSPP -英制圆柱管螺纹（标准：BS 2779、BS EN ISO 228-1 ISO 7-1）BSPT
