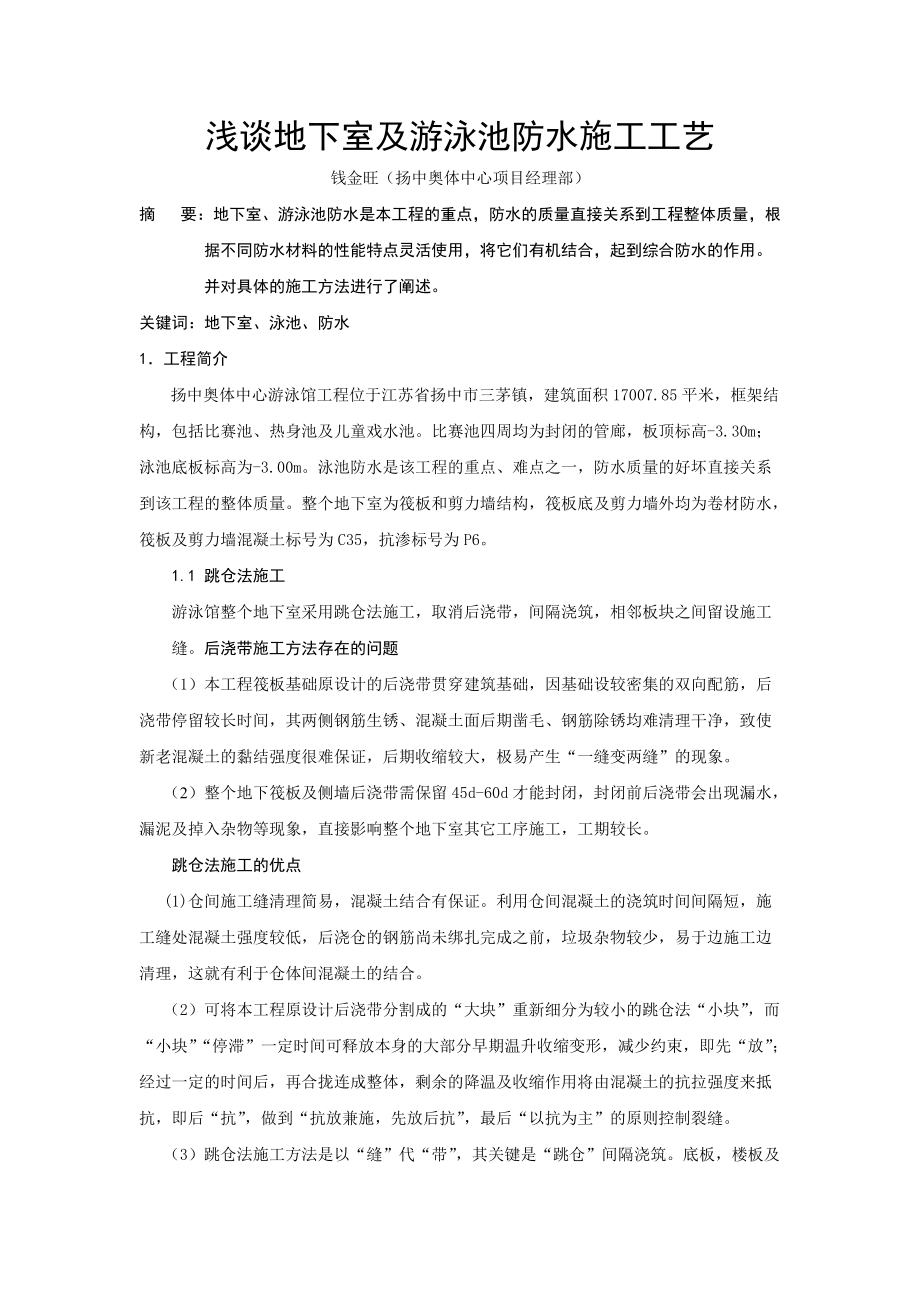

1、浅谈地下室及游泳池防水施工工艺钱金旺（扬中奥体中心项目经理部）摘 要：地下室、游泳池防水是本工程的重点，防水的质量直接关系到工程整体质量，根据不同防水材料的性能特点灵活使用，将它们有机结合，起到综合防水的作用。并对具体的施工方法进行了阐述。关键词：地下室、泳池、防水1工程简介扬中奥体中心游泳馆工程位于江苏省扬中市三茅镇，建筑面积17007.85平米，框架结构，包括比赛池、热身池及儿童戏水池。比赛池四周均为封闭的管廊，板顶标高-3.30m；泳池底板标高为-3.00m。泳池防水是该工程的重点、难点之一，防水质量的好坏直接关系到该工程的整体质量。整个地下室为筏板和剪力墙结构，筏板底及剪力墙外均为卷材

2、防水，筏板及剪力墙混凝土标号为C35，抗渗标号为P6。1.1 跳仓法施工游泳馆整个地下室采用跳仓法施工，取消后浇带，间隔浇筑，相邻板块之间留设施工缝。后浇带施工方法存在的问题（1）本工程筏板基础原设计的后浇带贯穿建筑基础，因基础设较密集的双向配筋，后浇带停留较长时间，其两侧钢筋生锈、混凝土面后期凿毛、钢筋除锈均难清理干净，致使新老混凝土的黏结强度很难保证，后期收缩较大，极易产生“一缝变两缝”的现象。（2）整个地下筏板及侧墙后浇带需保留45d-60d才能封闭，封闭前后浇带会出现漏水，漏泥及掉入杂物等现象，直接影响整个地下室其它工序施工，工期较长。跳仓法施工的优点(1)仓间施工缝清理简易，混凝土结

3、合有保证。利用仓间混凝土的浇筑时间间隔短，施工缝处混凝土强度较低，后浇仓的钢筋尚未绑扎完成之前，垃圾杂物较少，易于边施工边清理，这就有利于仓体间混凝土的结合。（2）可将本工程原设计后浇带分割成的“大块”重新细分为较小的跳仓法“小块”，而“小块”“停滞”一定时间可释放本身的大部分早期温升收缩变形，减少约束，即先“放”；经过一定的时间后，再合拢连成整体，剩余的降温及收缩作用将由混凝土的抗拉强度来抵抗，即后“抗”，做到“抗放兼施，先放后抗”，最后“以抗为主”的原则控制裂缝。（3）跳仓法施工方法是以“缝”代“带”，其关键是“跳仓”间隔浇筑。底板，楼板及侧墙钢筋，模板，混凝土均可“小块”分仓流水施工，流

4、水节拍缩短从而可缩短工期。泳池周边地下室底板按后浇带分区，如图1所示：图11.2 热工计算混凝土水化热绝热温升值Th（mck·F）Q/c·式中 Th混凝土水化热绝热绝热温升值（）；mc混凝土中水泥（包括膨胀剂）用量（kg/m3）；F混凝土活性掺合料用量（kg/m3）；K掺合料折减系数。粉煤灰取0.250.30；Q水泥28d水化热（kJ/kg）查表得Q =375；c混凝土比热、取0.97kJ/（kg·K）；混凝土密度、取2400（kg/m3）；经式计算得：Th=（356.4+0.25×48.6）×375/0.97×2400=59.36混

5、凝土中心计算温度T1（t）TjTh·（t）式中 T1（t）t龄期混凝土中心计算温度（）；Tj混凝土浇筑温度（）；（取25）（t）t龄期降温系数、查表得=0.36经计算得T1（t）=25+59.36×0.36=46.36混凝土表面温度本工程采用0.0002m厚的塑料布和0.001m的水养护。a）混凝土表面保湿保温层的传热系数1/i/i1/q 式中 混凝土表面模板及保温层等的传热系数W/（m2·K）；i各保温材料厚度（m）；i各保温材料导热系数W/（m·K）；q空气层的传热系数，取23W/（m2·K）。查表计算得：1（0.0002/0.04）+(0

6、.001/0.58)+(1/23) =20b）混凝土虚厚度h'k·/ 式中 h'混凝土虚厚度（m）；k折减系数，取2/3；混凝土导热系数，取2.33W/（m·K）。经计算得：h'=0.667×2.33/20=0.08mc）混凝土计算厚度Hh2h' 式中 H混凝土计算厚度（m）；h混凝土实际厚度（m）。经计算得：H0.45+2×0.08=0.61md）温度混凝土表层（表面下50100mm处）温度T2（t）Tq4·h'（Hh'）T1（t）Tq/H2 式中 T2（t）混凝土表面温度（）；Tq施工期大气平

7、均温度（）（取镇江4月大气平均温度18）；h'混凝土虚厚度（m）；H混凝土计算厚度（m）；T1（t）混凝土中心温度（）。经计算得：T2（t）18+4×0.08×0.53×(46.36-18) /0.612=30.901.2.4温差计算按照规范规定：对大体积混凝土的养护，应根据气候条件采取控温措施，并按需要测定浇筑后的混凝土表面和内部温度，将温差控制在设计要求的范围以内；当设计无具体要求时，混凝土内部温度与表面温度以及表面温度计环境温度之差均不能超过25°C.混凝土中心温度与表面温度之差：46.36-30.90=15.4625混凝土表面温度与大气温

8、度之差：30.90-18.00=12.925满足混凝土抗裂要求。2地下室及泳池防水施工2.1.地下室底板及剪力墙防水分为刚性防水和柔性防水 泳池周边剪力墙及地下室底板，长58.8m，宽37.3m；板顶标高-3.3m，板厚350mm，剪力墙高3.250m，墙厚300mm。地下室底板纵向分三次浇筑，剪力墙竖向分三次浇筑，水平方向分两次浇筑。底板及剪力墙混凝土强度等级为C35，抗渗等级为P6，由于地下室底板与承台地梁同时浇筑，故承台底、地梁底及筏板地面做柔性防水，防水材料为聚乙烯改性沥青防水卷材两层，每层3mm厚；地梁外边预留接头，与剪力墙外卷材搭接，形成封闭的防水系统。如图2所示： 图22.1.1

9、 卷材防水 聚乙烯改性沥青防水卷材3mm厚，承台、地梁及筏板底均为两层，桩顶周边增设附加层，承台及地梁阴阳角增设附加层，卷材与砼分离出需用防水材料粉刷两次，卷材与卷材搭接处火烤压实，搭接长度100mm。板底与剪力墙交界处预留100mm。如图3所示：图32.1.2 结构砼防水底板及剪力墙强度C-35，抗渗等级为P-6。采用了级硅酸盐水泥，按级粉煤灰取消了膨胀类外加剂；531.5mm连续级配碎石，细度 数2.33.0的中砂，严格控制混凝土原材料的质量和技术标准有利于保证混凝土强度。经试配选用的混凝土技术参数及指标：水胶比0.5；砂率40%-42%；用水量180kg；坍落度（150±30）

10、mm；混凝土初凝时间69h；砂含泥量3%；碎石含泥量1%。外加剂型号为苏博特JM-9。砼是一种非均质的多空人造石, 其内分布有许多大小不等以及彼此连通的空隙;空隙和裂纹是造成砼渗漏的主要因素。因此, 抑制空隙, 减少裂纹, 增强砼的密实度,是提高砼抗渗的关键。而外加剂对抗渗起作重要的作用;施工中,我们采用了高效复合性防水剂,它能起到吸附、分散、引气、催化, 或与水泥成分发生物理、化学作用, 使砼得到改性,结构密实,从而提高了砼的抗渗性。施工中严格控制好水灰比、粗细骨料及外加剂的用量;严格按照配合比执行。地下室底板采用跳仓法施工，每个仓浇筑仍属于大体积混凝土施工，浇筑过程中需严格控制内外温差，保

11、证无温差裂缝。砼的养护:防水砼的养护,不但关系到砼的强度,而且关系到砼的防水效果。因此,在管廊、泳池、儿童戏水池砼施工时, 当砼初凝后, 满铺一层塑料薄膜, 在其上覆盖1- 2层草垫。随时保证塑料薄膜下砼表面湿润, 如砼面干燥, 则应发水湿润。砼养护时间控制在14d以上。3.施工缝处理3.1泳池周边地下室底板及剪力墙纵向施工缝处理底板分三次浇筑，需留设两道施工缝，外围剪力墙竖向留设两道施工缝。施工缝留设位置与图纸设计后浇带位置一致。筏板钢筋为双层双向布置，钢筋间距200mm，板厚350mm，考虑到施工方便的因素，决定采用橡胶止水带，弃用止水钢板。止水带的中心与施工缝中心重合，浇筑前将止水带平放

12、入筏板中间施工缝位置，待浇筑一侧用钢丝网隔开，并将钢丝网固定，外层安装模板。浇筑完成后，将钢丝网拆除，并将止水带上面的混凝土清理干净，混凝土接触面凿毛，橡胶止水带为柔性材料，清理过程中不能将其损坏，必须保证其完整性，不允许有漏水点存在。剪力墙施工缝与筏板施工缝做法相同。如图4所示：图43.2泳池周边剪力墙水平施工缝处理 剪力墙与地下室顶板相连，因为无法一次浇筑完成，必须留设一到水平施工缝。位置为距离板顶500mm，考虑到施工方便和防水效果，采用止水钢板。钢板中线与施工缝重合，止水钢板搭接位置必须满焊，且与剪力墙钢筋连接牢靠，第一次浇筑完成后，需清理钢板上面的混凝土，并将混凝土接触面凿毛。剪力墙

13、竖向缝防水为橡胶止水带，水平方向为止水钢板，止水带在外，两者之间用万能胶粘结，连接处外围涂水不漏两层。如图5所示：图53.3泳池池壁施工缝处理 泳池部分与框架结构无任何连接，故不需考虑结构整体抗震影响，考虑到泳池的整体性防水效果，施工过程中不留设施工缝，泳池底板一次浇筑，池壁剪力墙分两次浇筑。泳池处于室内，池壁及池底均为结构防水，混凝土强度等级为C35，抗渗等级为P6，其他防水构造措施均在装饰装修中进行。泳池底板一次性浇筑，池壁两次浇筑，池壁施工缝位置距离板顶500mm，止水材料为止水钢板。在筏板和剪力墙浇筑前，将止水钢板竖向安装，钢板位于墙中线，止水钢板中线与施工缝重合。4泳池装饰 泳池处于

14、室内，无需考虑外放水，只有内放水即可。池底整体浇筑，闭水试验符合设计规范要求。结构防水效果较好，建筑装饰装修防水为第三层防水。池底板装饰部分从下至上材料依次为：LC7.5轻集料混凝土，20mm厚水泥砂浆找平层，1.5mm厚聚合物水泥基复合防水涂料防水层，20厚水泥砂浆找平层，5mm厚强力胶粉泥粘结层，8mm厚泳池面砖。池壁做法与池底相同，如图6所示：图6聚合物水泥基复合防水涂料为装饰部分的主要防水材料，该材料是一种双组份超强度弹性防水涂料，柔性好、健康环保，可抵抗建筑物因膨胀或收缩引起的位移。该防水材料，采用独特技术加工的聚合物，配加增塑剂、改进剂、防老剂和纳米材料等制成。由于加进纳米材料，使涂料具有超强的耐水性、抗渗透性，粘结强度大、抗拉伸强度高等优点。5结语5.1.施工过程中严格按照设计及规范要求施工，严格控制质量，泳池结构部分完成后进行了蓄水实验，无渗漏现象；5.2.地下室部分结构自防水，两层卷材防水，防水效果显著；5.3.泳池部分结构自防水，一层装饰部分防水，防水效果显著；5
