干挂石材固定方法

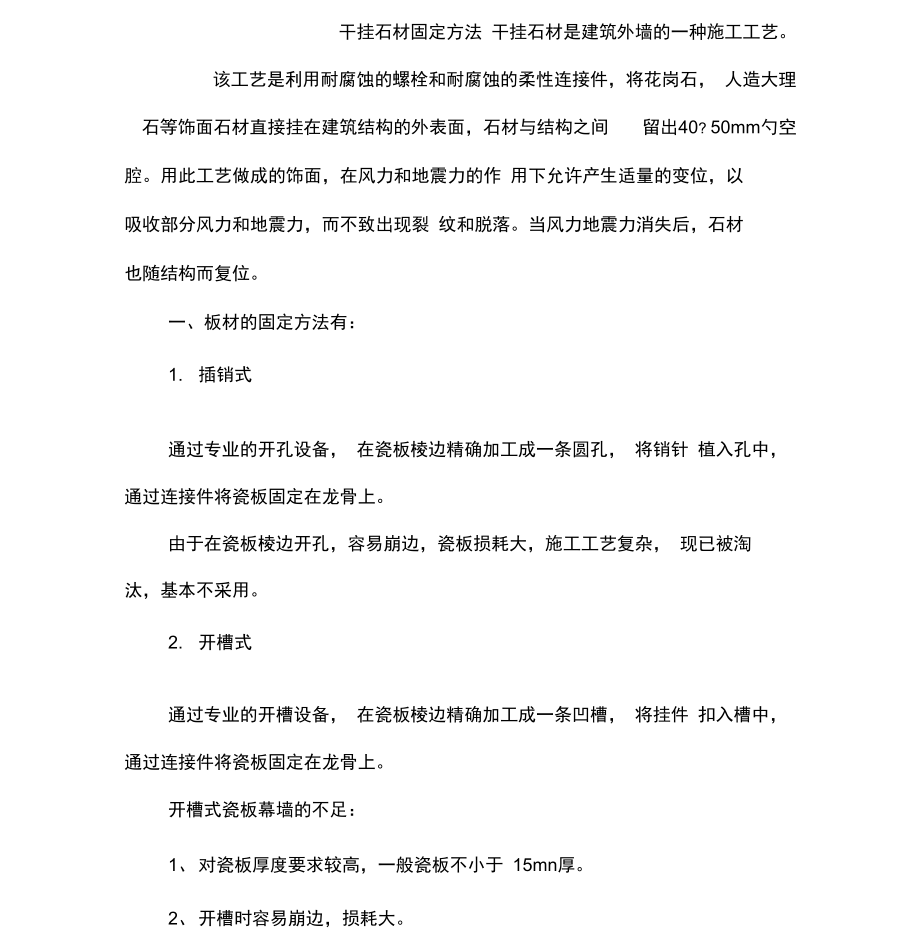

1、干挂石材固定方法 干挂石材是建筑外墙的一种施工工艺。 该工艺是利用耐腐蚀的螺栓和耐腐蚀的柔性连接件，将花岗石， 人造大理 石等饰面石材直接挂在建筑结构的外表面，石材与结构之间留出40? 50mm勺空腔。用此工艺做成的饰面，在风力和地震力的作 用下允许产生适量的变位，以 吸收部分风力和地震力，而不致出现裂 纹和脱落。当风力地震力消失后，石材 也随结构而复位。一、板材的固定方法有：1. 插销式通过专业的开孔设备， 在瓷板棱边精确加工成一条圆孔， 将销针 植入孔中， 通过连接件将瓷板固定在龙骨上。由于在瓷板棱边开孔，容易崩边，瓷板损耗大，施工工艺复杂， 现已被淘 汰，基本不采用。2. 开槽式通过专业

2、的开槽设备， 在瓷板棱边精确加工成一条凹槽， 将挂件 扣入槽中， 通过连接件将瓷板固定在龙骨上。开槽式瓷板幕墙的不足：1、对瓷板厚度要求较高，一般瓷板不小于 15mn厚。2、开槽时容易崩边，损耗大。3、需要安装钢龙骨，加大建筑物承重，且增加成本。4、 保温要单独安装，保温安装与幕墙安装交叉施工，安全隐患大。5、板材的受力方式为点承重，抗震性能差，安全系数低3. 背栓式通过专业的开孔设备，在瓷板背面精确加工里面大、外面小的锥 形圆孔， 把锚栓植入孔中，拧入螺杆，使锚栓底部完全展开，与锥形 孔相吻合，形成一 个无应力的凸型结合，通过连接件将瓷板固定在龙 骨上。背栓式干挂幕墙的不足：1、需要安装钢龙

3、骨，加大建筑物承重，且增加成本2、保温要单独安装，保温安装与幕墙安装交叉施工，3、安全隐患大4、板材的受力方式为点承重，抗震性能差，安全系数低。该工艺与传统的湿作业工艺比较，免除了灌浆工序，可缩短施工 周期，减 轻建筑物自重，提高抗震性能，更重要的是有效地防止灌浆 中的盐碱等色素对 石材的渗透污染，提高其装饰质量和观感效果。传统的以灌浆为连接手段的饰面板，由于季节性室外温差变化引 起的外饰 面胀缩变形，使饰面板可能脱落，对人身安全造成威胁，相 比之下，干挂石材 的施工工艺可有效预防饰面板脱落伤人事故的发生。这种干挂饰面板安装工艺亦可与玻璃幕墙或大玻璃窗、金属饰面 板安装工 艺等配套应用。现国内

4、不少大型公共建筑的石材内外饰面板 安装工程采取这种 干挂石材的施工工艺。施工特点1. 是可以有效地避免传统湿贴工艺出现的板材空鼓、开裂、脱落等现象，明显提高了建筑物的安全性和耐久性；2. 可以完全避免传统湿贴工艺板面出现的泛白、变色等现象，有 利于保 持幕墙清洁美观；3. 在一定程度上改善施工人员的劳动条件，减轻了劳动强度，从 而加快 工程进度。3.1 稳定性干挂石材幕墙本身的强度，涉及到石材的厚度长宽尺寸大小与 干挂的固定方一式。根据金属与石材幕墙工程技术规范（ JGJl33-2001 ）的 要求：用于石材幕墙的石材厚度不应小于25mn石块面积不宜大于 1.5 川，挂件一般采用不锈钢挂件。角

5、钢连接件、不锈钢挂件、螺栓、焊条、 结构胶均应有材质证明、出厂合格证及检验报告。干挂的主次框架（即立柱与横梁）的结构稳定性应符合设计要求。 考虑到 工程施工的方便，立柱的布置应同石材的竖向缝的布置相配合； 横梁的布置应 同石材的横向缝的布置相配合。立柱与结构的连接：在 墙体结构上每隔 2 米设 预埋铁，立柱与预埋铁通过短接（ 10号槽钢）焊接，立柱施工时考虑到温度 应力的影响，每6米断开，中间设15m m的缝隙。注意断开处要错开横梁的连 接处。横梁与立柱的连接亦应考 虑到温度应力的影响，连接通过角码、螺栓与 立柱连接。立柱与横梁 与结构面根据龙骨的大小、施工的方便一般均保留 30 一 50mm

6、勺间距， 这样即有利于立柱横梁的安装，又有利消除施工（结构面、 立柱与横梁）误差，工程采用的立柱槽钢、横梁角钢大小应符合设计要求。根据抗震要求，与主体焊接的连接件采用Q235低碳钢，其化学成分、机械性能包括屈服点应符合“ GB7叶88”国家标准规定，其 余所有挂件均采用不锈钢板（不锈钢材质为0Cr18Ni9）加工制成,并按“ GB4237 92”标准检测不锈钢化学成分和强度极限、延伸率等物理性能，挂件要有承载抗剪及挠度试验。焊条采用E4303碳钢焊条，焊条应符合“ GB5117 85”国家标准。3.2 美观性1. 分格及装饰线条（颜色）的应用要深刻地领会原建筑设计的意图，包括石材的颜色、线条、

7、形式、 业主的 要求以及结构上必须要的东西比如造型、雨蓬等，要与整个大 楼的风格一同考 虑，分格布置还要考虑施工的方便。2. 石材的质量及加工的质量对美观的影响 首先应对石材厂家进行认真的 考查，确定石材厂家和石材品种。加工时对品种和厚度及性能都有要求，并且向石材加工厂商提供了完 整的下料 设计图。要想尺寸及开槽部位准确，加工生产要尽量工厂化， 因为施工现场工 具、场地、人员技术专长均对现场加工造成影响，所 以要尽量减少现场加工的 工作量。这就要求二次设计要完善、详细。 对于转角、柱造型、封口均要出大 样图，表明其相互间的关系，这样 石材的下料图表才能准确清晰。石板应尽可能采用同一矿脉的石材进

8、行加工，安装前要挑选并编 号以保证 石材纹理及方向正确，要求过渡自然、无色差。同时对石材 的质量要求如下：a. 一般石材分磨光和烧毛两种，磨光板纹理要清晰，表面光亮， 烧毛板要均匀，板面无裂纹，无缺棱掉角，切割宜采用砂锯切割b. 石板材应符合中华人民共和国建材行业标准中的天然花岗石建筑板材（JC205-92）标准中的优等品的要求。(JC518-93 )标c. 放射性符合天然石材产品放射防护分类控制标准准中的 A 级。d. 加工过程要求包括磨边、倒角、开槽、防水防污、抛光等工艺。e. 要求石材供货单位应详细编制保证石材质量的加工、运输等技 术组织 措施。3. 石材的选用应符合以下国家标准的规定：天然花岗石荒料JC204天然花岗石建筑板材JC205天然饰面石 材试验方法、干燥、水饱和、冻融循环后压缩强度试验方法GB9966.1天然饰面石材试验方法、弯曲强度试验方法、体积、密度、 真密度、真气孔率、吸 水率的试验方法）GB9966.3天然饰面石材 试验方法、耐磨性试验方法 6139966.5天然饰面石材试验方法、耐酸性试验方法GB9966.6为
