封闭式组合电器(GIS)故障汇总及优化选择(共5页)

1、精选优质文档-倾情为你奉上全封闭组合电器(GIS)具有较高的安全可靠性，在我国110 kV及以上电压等级的电力网中得到越来越广泛的应用。SF6全封闭组合电器体积小、技术性能优良：实现了小型化，模块化；绝缘不受外界影响；对周围不产生电磁场，杂音和无线电干扰，合乎环保要求；具有可靠性高，安全性能好，配置灵活，安装周期短，维护方便和检修周期长等优点的开关装置 。全封闭组合电器(GIS)是由断路器和隔离开关、接地开关、电流互感器、电压互感器、避雷器、电缆终端及进出线套管，母线等组成。它能够实现自动控制，操作简单，维护方便。它与传统分散元件式开关装置相比有很多新的特点，但也先后出现过一些故障，主要存在以

2、下诸多方面：序号故障现象故障原因处理方法1气体泄漏：这类故障通常发生在组合电器的密封面、焊接点和管路接头处。气体泄漏是较为常见的故障，使GIS需要经常补气，严重者将造成GIS被迫停运。1、密封垫老化；2、焊缝出现沙眼；1、用SF6气体检漏仪对漏气间隔找到漏气点；2、每个独立的气室设一块SF6气体压力表；3、若为密封接触面漏气，回收SF6气体后更换密封圈；4、若为焊缝漏气，回收SF6气体后对漏电进行补焊2SF6气体微水超标：SF6气体微水含量（运行时）标准为断路器室300*10-6，其它气室500*10-6。SF6气体水分含量高是引起绝缘子或其他绝缘件闪络的主要原因1、外部水分通过密封件渗入到S

3、F6气体中；2、SF6气体中的含水量持续上升；3、大气中水分压力为设备内水分压力的几十倍，甚至几百倍。1、定期对SF6气体进行微水测试；2、回收SF6气体后，用氮气进行反复冲洗、干燥、抽真空；3、重新冲入新的SF6气体3动静触头在合闸时偏移，引起接触不良1、静触头开距孔深度不够；2、部件安装技术不精湛1、增加静触头开距孔深度2、对开关的动静触头进行检查、调整；3、定期对回路的接触进行测试4GIS外部及内部局部放电、尘埃堆积而造成绝缘被击穿1、制造工艺差，部件布局不合理；2、电场强度不均匀、局部过高，进而产生电晕放电；3、绝缘子表面赃污降低了绝缘子交流沿面放电电压；4、隔离开关超行程产生金属粉末

4、1、值班人员加强巡视，发现问题及时处理；2、对设备进行定期清扫，保持设备表面整洁；3、采用局放在线监测装置进行实时监测，确保设备安全、可靠；4、严把出厂试验和现场安装质量关5液压机构出现渗漏油或打压频繁1、液压机构密封圈老化；2、安装位置偏移；3、储压筒漏氮1、停电后将液压机机构泄压；2、查明原因并更换相应的油封；3、定期对液压机构、电动机构进行解体、大修6电气击穿短路事故1、制造安装清洁度差，金属颗粒、粉末和其他杂物残留在GIS内部；2、不遵守工艺规程，发生错装、漏装；3、选材质量差，不符合标准要求；4、由于安装工艺不良引起的故障1、选用质量好的制造厂的产品并进行严格检测；2、严格进行出厂试

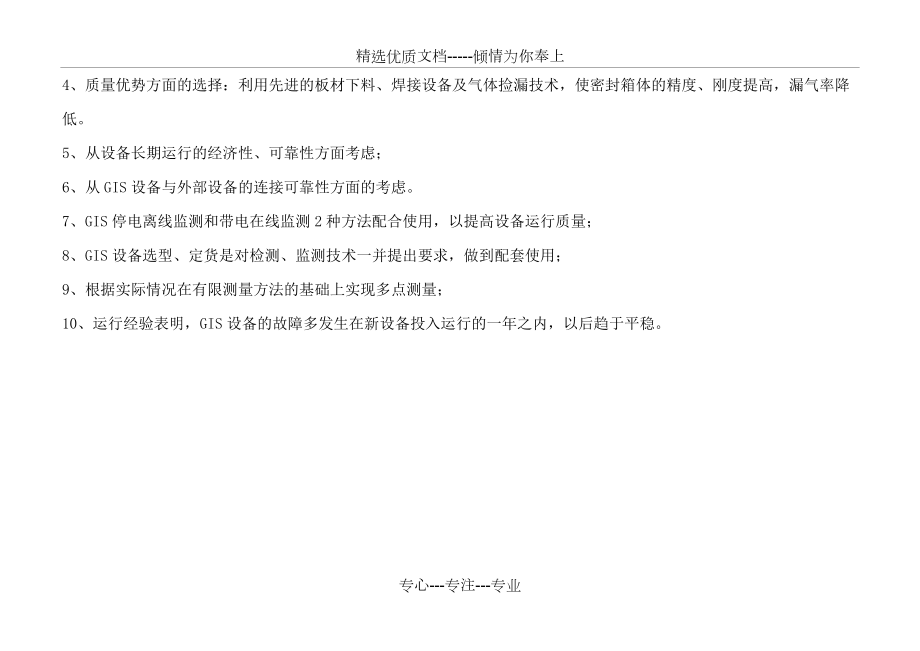

5、验和现场试验；3、选择素质好、技术精湛的施工单位7防误闭锁配置存在问题1、分合闸指示牌显示和机械锁指示不对应2、非正常状态会造成人为误操作3、联锁回路存在缺陷4、控制回路存在直流接地1、制定合理的操作规则，合理使用隔离开关、接地刀闸的机械锁2、防止分合不到位3、提高防误操作系统可靠性4、合理投退隔离开关、接地刀闸的控制电源GIS的优化选择：1、产品形式的选择本着以提高额定参数、加强产品绝缘、经济高效实用的原则；2、产品结构的选择要根据户内、户外使用环境和其它环境条件来确定结构尺寸、部件的布局情况；3、技术优势方面的选择： 1）各气室、柜体间、电压互感器、避雷器等高压元件采用固体界面绝缘插接技术的产品； 2）简化一次主接线的产品；3）大量采用电压/电流传感器、位置传感器的产品；4）采用了激光焊接技术的产品；4、质量优势方面的选择：利用先进的板材下料、焊接设备及气体捡漏技术，使密封箱体的精度、刚度提高，漏气率降低。5、从设备长期运行的经济性、可靠性方面考虑；6、从GIS设备与外部设备的连接可靠性方面的考虑。7、GIS停电离线监测和带电在线监测2种方法配合使用，以提高设备运行质量；8、GIS设备选型、定货是对检测、监测技术
