1、生产用烟箱使用说明书简介本烟箱是专为流水线生产设计,主要功能是产生浓度相对恒定(可设置的烟雾,用来测试烟雾报警器产品的灵敏度的上限和下限;烟雾产生源是液体石腊;使用220V交流电供电。由于是放置于流水线上,待检测的产品从流水线上流过,不再用人去周转测试,使得生产检测效率大大提高;并且烟箱的烟雾测量方式是结合了减光率的计算公式M 10log/d来设计的,测量结果的准确性也相当的高,控制方式的优化可以使得烟箱内的烟雾浓度相当稳定,不超过设置值的±0.002dB/m。使检测合格的产品的一至性得以提高。结构图: 1:排烟开关 2:循环风机开关 3:总电源开关4:电源盒 5:控制板显示器 6:

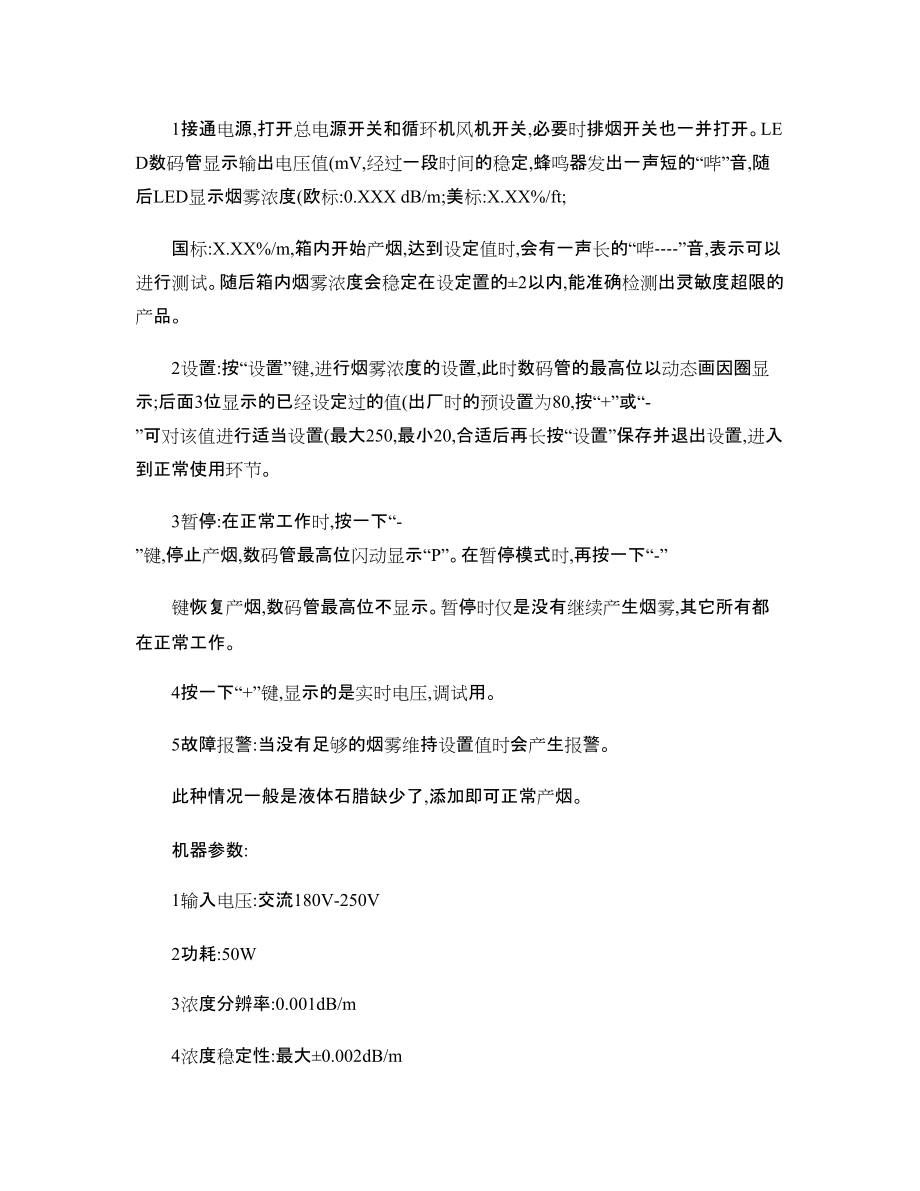

2、循环风扇 7:扰流板8:光敏计 9:产品流通通道 10:排烟管道实物图: 正面 反面使用方法1接通电源,打开总电源开关和循环机风机开关,必要时排烟开关也一并打开。LED数码管显示输出电压值(mV,经过一段时间的稳定,蜂鸣器发出一声短的“哔”音,随后LED显示烟雾浓度(欧标:0.XXX dB/m;美标:X.XX%/ft;国标:X.XX%/m,箱内开始产烟,达到设定值时,会有一声长的“哔”音,表示可以进行测试。随后箱内烟雾浓度会稳定在设定置的±2以内,能准确检测出灵敏度超限的产品。2设置:按“设置”键,进行烟雾浓度的设置,此时数码管的最高位以动态画因圈显示;后面3位显示的已经设定过的值(
3、出厂时的预设置为80,按“+”或“-”可对该值进行适当设置(最大250,最小20,合适后再长按“设置”保存并退出设置,进入到正常使用环节。3暂停:在正常工作时,按一下“-”键,停止产烟,数码管最高位闪动显示“P”。在暂停模式时,再按一下“-”键恢复产烟,数码管最高位不显示。暂停时仅是没有继续产生烟雾,其它所有都在正常工作。4按一下“+”键,显示的是实时电压,调试用。5故障报警:当没有足够的烟雾维持设置值时会产生报警。此种情况一般是液体石腊缺少了,添加即可正常产烟。机器参数:1输入电压:交流180V-250V2功耗:50W3浓度分辨率:0.001dB/m4浓度稳定性:最大±0.002dB/m5精确度:最大±2%6最长连续工作时间:8小时注:1每次上电都会有一个稳定期,测试必需是在稳定期之后,并且稳定是在零烟雾浓度的情况下才会准确,基于这个原因,在中途需要短时暂停时,尽可能使用暂停模式。2 重新开机必需确保零烟雾浓度,如不能确定,则请在开机之时一并打开排烟开关!3 由于流水线测量的需要,烟箱箱体不是全密封的,以便产品经流水线从箱体底部通过,如此则导至箱内的烟雾会向外弥漫;所以烟箱的放置区应通风良好,否则再次
