高二物理期末复习《实验》测试题

1、 高二物理期末复习实验练习题 命题人:刘莲凤 审核人：崔黎明 2011.12.231、(1)用游标卡尺测量摆球直径。游标位置如右图所示，可知摆球直径是 mm。(2)、456cm12345678900读数： (3)、01234501020304050cm 读数： 2、下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为： mm、 mm、 mm3.伏安法测电阻的接法有如图中甲、乙两种，下列说法正确的是( ) A.两种接法完全等效B.按甲图接法测得的值偏小C.若待测电阻的阻值很大，按甲图接法误差较小D.若待测电阻的阻值很小，按甲图接法误差较小4小灯泡灯丝的电阻会随温度的升高而

2、变大，某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：I（A）0.120.210.290.340.380.420.450.470.490.50U（V）0.200.400.600.801.001.201.401.601.802.00（1）在左下框中画出实验电路图. 可用的器材有：电压表、电流表、滑线变阻器（变化范围010）电源、小灯泡、电键、导线若干.（2）在右图中画出小灯泡的UI曲线.5、测定金属的电阻率的实验中，金属导线长约0.8m，直径小于1mm，电阻在5左右。实验主要步骤如下：用 _测量金属导线的长度，测3次，求出平均值L；在金属导线的3个不同位置上用_

3、_测量直径，求出平均值d；用伏安法测量金属导线的电阻R。在左边方框中画出实验电路图，并试把右图中所给的器材连接成测量R的合适的线路。图中安培计要求用0-0.6A量程，内阻约1；伏特计要求用0-3V量程，内阻约几k；电源电动势为6V；滑动变阻器阻值0-20。在闭合电键前，滑动变阻器的滑动触点应处于正确位置。 根据以上测量值，得到该金属电阻率的表达式为=_。6、如图所示是把量程为3mA的电流表改装成欧姆表的结构示意图，其中电池的电动势E = 1.5V。改装后，原来电流表3mA刻度处的刻度值定为零位置，则2mA刻度处应标为_ _，1mA刻度处应标为_ _。7、有一可供使用的多用电表，S为选择开关，Q

4、为欧姆挡调零旋钮现在要用它检测两个电阻的阻值已知阻值分别为R1约为20 ，R2约为30 k，下面提出了在测量过程中一系列可能的操作，请你选出能尽可能准确地测定各阻值和符合多用电表安全使用规则的各项操作，并且将它们按合理顺序填写在后面的横线上的空白处图286为欧姆挡表盘刻度的示意图A旋动S使其尖端对准欧姆挡×1k；B旋动S使其尖端对准欧姆挡×100；C旋动S使其尖端对准欧姆挡×10；D旋动S使其尖端对准欧姆挡×1；E旋动S使其尖端对准×1000；F将两表笔分别接到R1的两端，读出R1的阻值，随后即断开；G将两表笔分别接到R2的两端，读出R2的阻值

5、，随后即断开；H两表笔短接，调节Q使表针对准欧姆挡刻度盘上的0，随后即断开所选操作及其顺序为(用字母代号填空)：_ _.(操作步骤可以重复选用)8、调整欧姆零点后,用“×10”挡测量一个电阻的阻值,发现指针偏转角度极小,那么正确的判断和做法是（ ）A.这个电阻值很小B.这个电阻值很大C.为了把电阻值测得更准确些,应换用“×1”挡,重新调整欧姆表零点后测量D.为了把电阻值测得更准确些,应换用“×100”挡,重新调整欧姆表零点后测量9、如图为一正在测量中的多用电表表盘.若用×10挡测电阻，读数为_.若用直流10mA挡测电流，读数为 _mA.若用直流5 V挡测

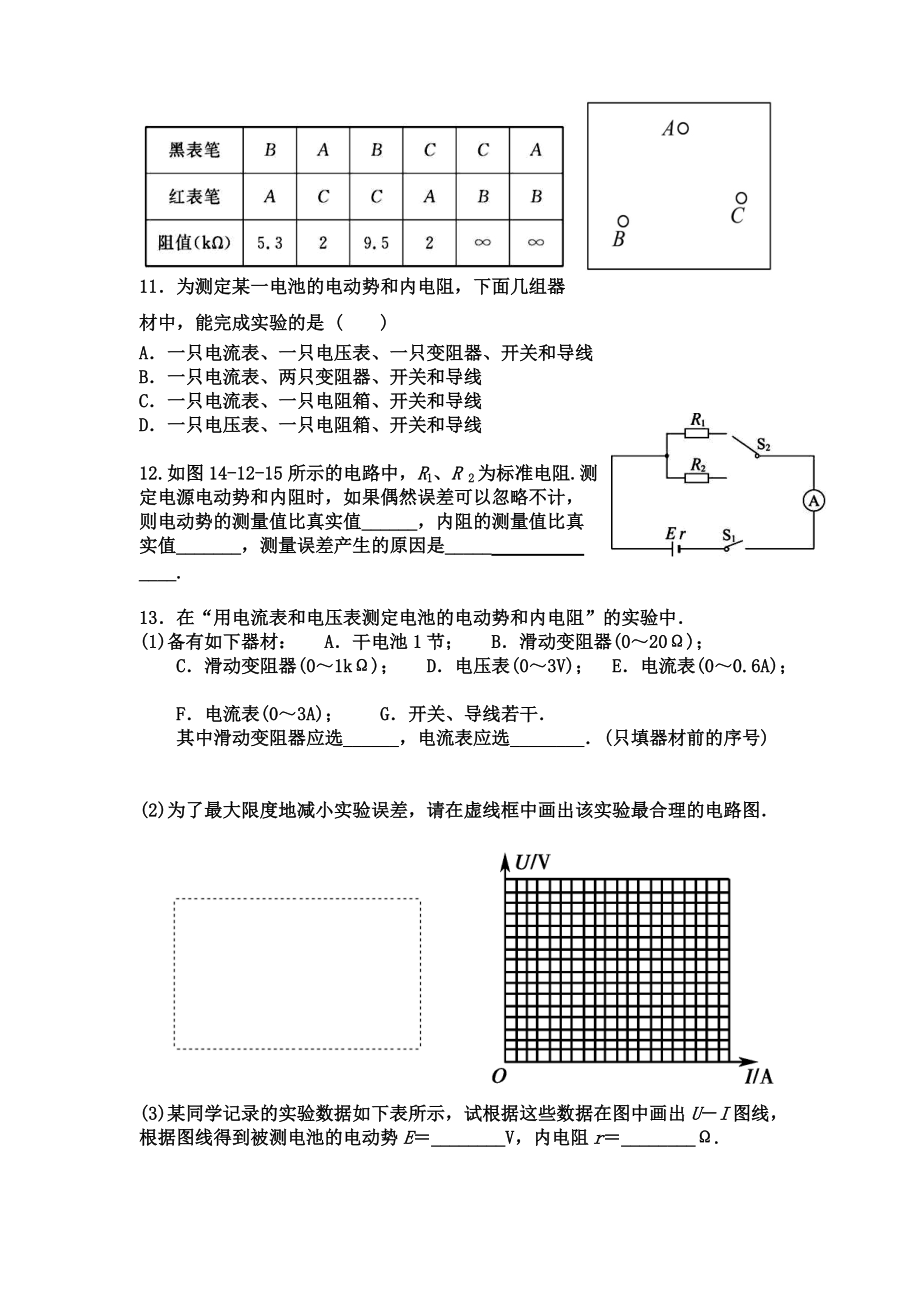

6、电压，读数为_ V.10、如图一只黑箱有A、B、C三个接线柱,已知黑箱内的电器元件只有两个,某同学利用多用电表电压挡测量,各接线柱间电压均为零,利用欧姆挡依次进行6次测量,将每次红、黑表笔的位置，测得的阻值都填入表中. 试画出黑箱中的电路图.11为测定某一电池的电动势和内电阻，下面几组器材中，能完成实验的是()A一只电流表、一只电压表、一只变阻器、开关和导线B一只电流表、两只变阻器、开关和导线C一只电流表、一只电阻箱、开关和导线D一只电压表、一只电阻箱、开关和导线12.如图14-12-15所示的电路中，R1、R 2为标准电阻.测定电源电动势和内阻时，如果偶然误差可以忽略不计，则电动势的测量值比

7、真实值_，内阻的测量值比真实值_，测量误差产生的原因是_ _.13在“用电流表和电压表测定电池的电动势和内电阻”的实验中(1)备有如下器材： A干电池1节； B滑动变阻器(020)；C滑动变阻器(01k)； D电压表(03V)； E电流表(00.6A)；F电流表(03A)； G开关、导线若干其中滑动变阻器应选_，电流表应选_(只填器材前的序号)(2)为了最大限度地减小实验误差，请在虚线框中画出该实验最合理的电路图 (3)某同学记录的实验数据如下表所示，试根据这些数据在图中画出UI图线，根据图线得到被测电池的电动势E_V，内电阻r_.123456I(A)0.100.150.200.250.300

8、.40U(V)1.321.261.181.131.040.93(4)本实验中，电池的电动势 ，内阻 (填>.<.=)14.在测定一节干电池的电动势和内电阻的实验中，备有下列器材： 干电池E（电动势约为1.5V、内电阻大约为1.0） 电压表V（0-15V） 电流表A（0-0.6A、内阻0.1） 电流表G（满偏电流3mA、内阻Rg=10） 滑动变阻器R1（0-10、10A） 滑动变阻器R2（0-100、1A） 定值电阻R3=990 开关、导线若干（1）为了方便且能较准确地进行测量，其中应选用的滑动变阻器是_（填写字母代号）；（2） 请在线框内画出你所设计的实验电路图，并在图中标上所选用

9、器材的符号。(3) 上图为某一同学根据他设计的实验，绘出的I1I2图线（I1为电流表G的示数，I2为电流表A的示数），由图线可求得被测电池的电动势E =_V，内电阻r =_。15、测量电源的电动势及内阻（约为，约为）。器材：量程的理想电压表，量程的电流表（具有一定内阻），固定电阻，滑线变阻器（），开关，导线若干。画出实验电路原理图。图中各元件需用题目中给出的符号或字母标出。用笔画线代替导线完成实物连接图。实验中，当电流表读数为时，电压表读数为；当电流表读数为时，电压表读数为。则可以求出_，_（用，及表示）。 高二物理期末复习实验测试题参考答案1、(1)、29.8mm （2）、40.45mm （

10、3）、3.44mm 2、 5.699mm 2.509mm 5.372mm3、C4、 解析：（1）见右图 （2）见右图5、米尺；螺旋测微器；外接法，限流或分压都可以，6、解析： Rg = = = 5002mA刻度处应标为R1 = r = = 2501mA刻度处应标为R2 = r = = 10007、AHGDHFE或DHFAHGE解析：多用电表测量电阻时，量程的选择以指针中央附近时读数较准确，由表盘中值示数约15可知，测约为20的R1的电阻时，只能选“×1”挡；测约为30k的R2时，应选择“×1 k”挡，并且在每次选定量程后，都必须将两表笔短接，进行欧姆挡调零，所以题目中所给操

11、作H需要重复选用在测量过程中对R1与R2测量的先后没有什么限制，但测量完毕后，选择开关必须旋离欧姆挡，拨到交流电压最高挡或“OFF”处，所以合理的操作及顺序为AHGDHFE或DHFAHGE.8、答案B、D.解析：使用欧姆挡时,应使指针尽可能指在中间刻度附近,测量值相对准确一些.若指针偏角太大,应改换低挡位;若指针偏角太小,应改换高挡位,每次换挡后均要重新短接进行欧姆挡调零.9、答案：(1)60 (2)7.2 (3)3.6010、解析：电压表测量电压判断出电路中无电源.欧姆挡正反接阻值不同，说明存在二极管.A、C正反接阻值相同，说明其间属于纯电阻.由于二极管正向电阻是非线性的，因此，RBCRBA+RAC，电路图如图所示.11、ACD12.解析：此电路测电动势和内阻，可列方程组E=（R1+r)I1和E=(R2+r)I2得到，E无误差，而内阻r包含电流表的内阻，因此r偏大.答案：没有误差 偏大 电流表有内阻13.(1)BE (2)见解析图 (3)1.451.3 (4)< <解析：(1)由于干电池的电动势只有1.5V，滑动变阻器应选B
