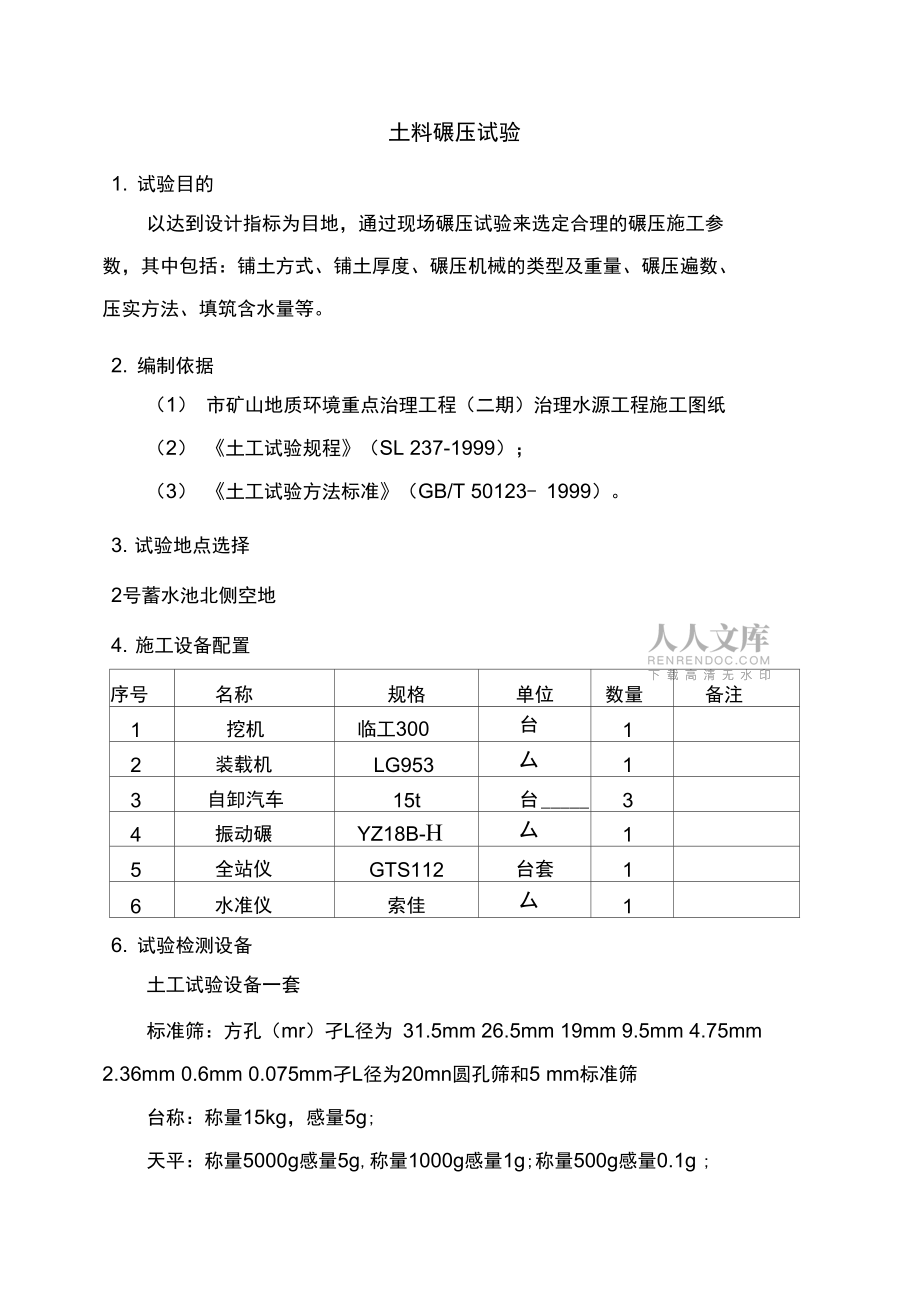

1、市矿山地质环境重点治理工程（二期）治理水源工程施工第二标段土料碾压实验省水利水电工程局有限责任公司2012 年 10 月 17 日土料碾压试验1. 试验目的以达到设计指标为目地，通过现场碾压试验来选定合理的碾压施工参 数，其中包括：铺土方式、铺土厚度、碾压机械的类型及重量、碾压遍数、 压实方法、填筑含水量等。2. 编制依据（1）市矿山地质环境重点治理工程（二期）治理水源工程施工图纸（2）土工试验规程（SL 237-1999）；（3）土工试验方法标准（GB/T 50123- 1999）。3. 试验地点选择2号蓄水池北侧空地4. 施工设备配置序号名称规格单位数量备注1挖机临工300台12装载机LG

2、953厶13自卸汽车15t台34振动碾YZ18B-H厶15全站仪GTS112台套16水准仪索佳厶16. 试验检测设备土工试验设备一套标准筛：方孔（mr）孑L径为 31.5mm 26.5mm 19mm 9.5mm 4.75mm2.36mm 0.6mm 0.075mm孑L径为20mn圆孔筛和5 mm标准筛台称：称量15kg，感量5g;天平：称量5000g感量5g,称量1000g感量1g;称量500g感量0.1g ;称量200g感量0.01g ;烘箱：电热烘箱，温度能保持105110C;干燥器；称量盒;环刀;击实筒：中型，径152mm高170mm勺金属圆筒，套环高50mm直径151mm和高50mn的

3、勺筒垫块，底座；击锤和导管：击锤的底面直径 50mm总质量4.5kg。击锤在导管的总行程为 450mm；量筒：50ml、100ml和500ml的量筒各1个；直刮刀：长150200mm宽约20mni的刮刀。用以刮平和修饰小试件的表面。工字型刮平尺：30mM 50mM 310mm上下两面和侧面均刨平；试样推出器：液压千斤顶其它：击实仪、切土刀、钢丝锯、凡士林等、摇筛机、筛刷、盛土器、 保湿设备等。拌和工具：约400mM 600mM 70mrri的长方形金属盘，拌和用平头小铲 等；测量设备一套（水准仪或测距仪） 。试验场次安排：拟对碾压遍数、铺层厚度、含水率进行试验。7. 试验前的准备工作（ 1 ）

4、室试验由于本标段开挖料将用于填筑土方使用，所以试验前取本标段有代表 性的土料进行室击实试验，找出土料的最大干容重、实际含水率和最优含 水率。将结果与设计指标对比，看能否满足设计要求。如果吻合，直接开挖利用。若含水量不能满足要求，可提前在取料区参照室试验所反映的数进行调整，同时，从本标段近期所揭开的土质看， 大部分含水偏高，为加快施工进度，提高土料水分蒸发速度，计划在碾压 区进行大面积摊铺晾晒进行施工。若不吻合，及时上报监理部，调整料场计划。 （2）试验场地：碾压场地要进行压实，使基础的密度不低于设计要求 的铺层密度。材料准备：材料取自本 2 号蓄水池开挖区，直接开挖利用，要提前对 料土按照设计

5、要求含水率围进行加水或晾晒处理。（3）设备准备： 碾压设备：填料碾压拟采用振动碾，试验前检测振动碾的工作特性 参数，包括工作频率、振幅、碾重等； 装运设备： 1m3、 15t 自卸汽车； 铺料设备： LG 装载机； 洒水设备： 5T 洒水车、水枪配合补水； 检测试验设备：土工试验设备一套、测量设备一套（水准仪和全站 仪）。8. 检测项目 在试验区进行检测的项目有： 铺土方式、铺土厚度、碾压遍数、填筑含水量、压实土的干密度。9. 主要技术指标 按照施工图纸市矿山地质环境重点治理工程（二期）治理水源工程 施工图纸要求：填筑干密度不小于 1.65g/m3 ，压实度不低于 96，填筑 最优含水量在 1

6、6。10. 人员的配制 总负责人： 朱治测量负责人：高建安（其他测量人员 3 人）实验负责人：治锋（操作人员 4 人）机械负责人：王东（操作人员 4 人）1 1 .各级人员的岗位职责总负责人：负责本实验的总指挥及外部协调等工作。测量人员：负责放线、定位、铺土厚度检测、记录、汇总等，及时向 总负责人提供测量数据。实验负责人：负责铺土厚度、碾压遍数控制，及时进行现场取样、试 样保护，并进行填筑含水量、压实土的干密度、压实度的试验。确保实验 数据的准确性和及时性，及时向总负责人提供有关信息。机械负责人：听从现场负责人的指挥，按实验规程的要求进行操作， 确保施工安全。12. 试验方法及步骤试验场次安排

7、：拟对碾压遍数、铺层厚度、含水率进行试验。试验区总长60m,分A、B C D四个区，每15m为一个区，铺层厚度分 别取30cm 35cm 40cm 50cm含水率统一取设计指标 16%左右。每区分 别在碾压遍数 4、6、8、 10 遍做压实厚度、干密度、压实度试验。填筑碾压试验程序图试料装运：为模拟施工实际情况，采用施工采用的im挖掘机与15吨 的自卸汽车进行试料装运。铺料：采用进占法铺料，便于装载机跟进平整和运料车辆行驶。铺填 层厚由测量人员监控。平料：采用装载机推平，再辅以人工找平，保证填筑层厚度和平整度 满足试验要求。层厚测量：采用测量仪器进行测量。在铺料前、静碾 2遍后、碾压到 拟定遍
