1、精选优质文档-倾情为你奉上实验一低碳钢拉伸试验报告实验一 低碳钢和铸铁的拉伸实验一、实验目的1、测定低碳钢拉伸时的屈服极限s 、强度极限b、伸长率和断面的收缩率；测定铸铁的抗拉强度。2、观察低碳钢拉伸时的屈服和颈缩现象，对低碳钢和铸铁试件拉伸的断口进行分析。二、实验设备 万能试验机、试件、游标卡尺。（点击图标看大图片或视频）万能试验机低碳钢和铸铁拉伸视频 低碳钢和铸铁游标卡尺低碳钢拉断 三、实验原理（一）低碳钢和铸铁拉伸时力学性能的测定。 实验时，试验机可自动绘出低碳钢和铸铁的拉伸图。 从图中可以看出低碳钢拉伸过程中材料经历的四个阶段：1、正比例阶段，拉伸图是一条直线。2、屈服阶段，拉伸图成锯

2、齿状。读数盘上原来匀速转动的指针来回摆动，记录这时候的荷载即为屈服荷载PS。进而可以计算出屈服极限。3、强化阶段，屈服后，曲线又缓慢上升，这段曲线的最高点，拉力达到最大值最大荷载Pb，即可计算出强度极限。4、颈缩阶段，拉伸图上荷载迅速减小，曲线下滑，试件开始产生局部伸长和颈缩，直至试件在颈缩处断裂。测量断裂后试件标距的长度和断口处的直径，可计算材料的伸长率和断面的收缩率。四、实验步骤（一）低碳钢的拉伸试验1、准备试件，通过试件落地的声音来判定是低碳钢还是铸铁。声音清脆的是钢，沉闷的是铸铁。2、测量试件的直径，并量出试件的标距，打上明显的标记。在标距中间和两端相互垂直的方向各量一次直径，取最小处

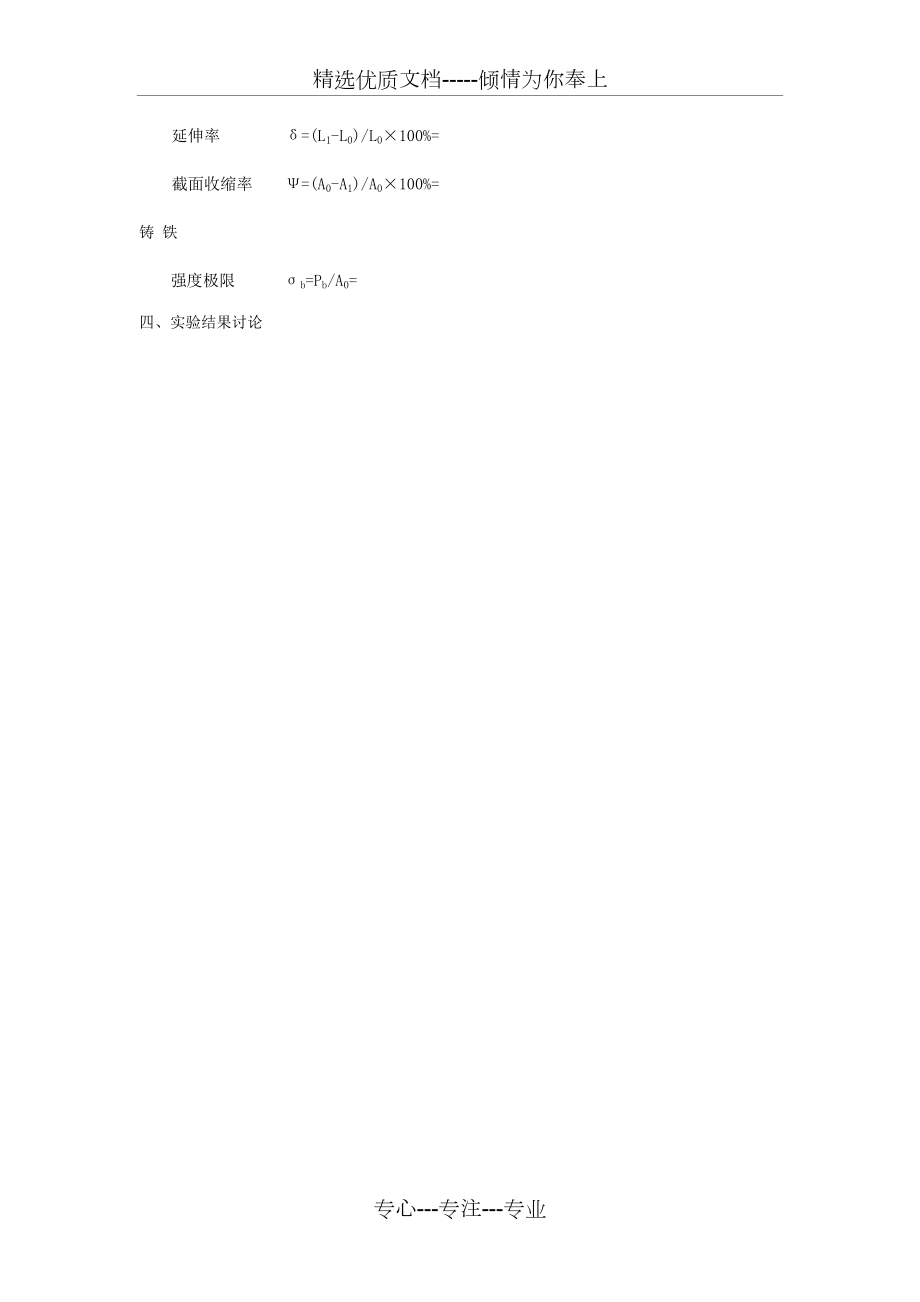

3、的平均值来计算截面面积。3、估算最大载荷，配置相应的摆锤，选择合适的测力度盘。开动试验机使工作台上升一点。调主动指针到零点，从动指针与主动指针靠拢，调整好绘图装置。4、安装试件。5、开动试验机并缓慢均匀加载。注意观察指针的转动和自动绘图情况。注意捕捉屈服荷载的值并记录下来。注意观察颈缩现象。试件断裂后立即停车，记录最大荷载Pb。6、取下试件，用油标卡尺测量断后标距、最小直径。（二）铸铁拉伸实验1、准备试件（除不确定标距外其余同低碳钢）。2、准备试验（同低碳钢）。3、进行实验。缓慢均匀加载，直到拉断，关闭试验机记录最大载荷。五、结束实验 请教师检查实验记录，将实验设备和工具复原，清理实验现场。最后整理数据，完成实验报告。六、注意事项1、加载要缓慢均匀。加油不宜过大。、最大载荷不得超过测力度盘的80%。 实验一 拉伸实验报告专业 班级 姓名 日期 评分 一、实验目的：二、实验设备：三、实验记录与计算结果1、试件原始尺寸记录：2、试件断后尺寸记录：3、PS，Pb记录：4、实验图象记录5、计算结果低碳钢： 屈服极限 s=Ps/A0= 强度极限 b=Pb/A0= 延伸率 =(L1-L0)/L0100
