第52讲建筑智能化工程二

1、第一课堂帮您制定学习计划，一年通关加QQ购买课程唯一QQ咨询： 2019校一级造价工程师建设工程技术与计量（安装工程）1v1第六章 电气和自动化工程【变点 1】电力电缆1.衍生电缆特性衍生电缆类型特点及应用阻燃电缆具有规定的阻燃性能、火灾时低烟、低毒和低腐蚀性酸气 的特性，不含(或含有低量）卤素，火焰蔓延小。耐火电缆与 电缆相比，耐火耐热性能优异，适用于 及安全性能要求高的场所的消防设施（通风排烟 、疏散指示灯、紧急电源插座、紧急用电梯等供电回路）。隔氧层耐火（阻燃）电力电缆在电缆绝缘线芯与电缆外护套之间填一层无机金属水合物，与普通电缆相比，电缆外径增加 3mm 左右，重量增大 4%8%。防水

2、电缆绝缘层、填充层、护套层：高密度防水橡皮。防水性能强，适用于潜水泵、水 业、喷水池、水中景。耐寒电缆高寒气候下保持良弹性和弯曲性，能用于恶劣的高寒环境。2. 几种常用电缆电缆类型特点及应用铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。低压电力电缆（1kv），供低压配电系统使用。第 2 页 共 4 页考前领取加：2120794886 （会背就能过）VV（VLV）型YJV（YJLV）型橡皮绝缘电力电缆矿物绝缘电缆预制分支电缆穿刺分支电缆长期工作温度70，电缆导体的最高温度160，施工敷设最低温度 0；短路最长持续时间5s，最小弯曲半径10 倍电缆直径。铜（铝）芯交联聚乙烯绝缘电力电缆。大幅提高电缆

3、耐热性和使用，电场分布均匀，没有切向应力，耐高温（90）；与聚氯乙烯绝缘电力电缆截面相等时载流量大，重量轻，接头制作简便，无敷设高差限制。适用于。柔软、可移动，用于经常需要变动敷设位置的场合。适用于工业、民用、国防及其他恶劣环境（高温、腐蚀、核辐射、防爆）；适用于工业、民用的消防系统、救生系统等必须确保人身和财产安全的场合。优点：供电可靠、安装方便、占面积小、故障率低、价格便宜、免维修维护。广泛应用于高中层、住宅楼、商厦、宾馆、医院的电气竖井内垂直供电， 也适用于隧道、机场、桥梁、公路等额定电压 0.6/1kv 配电线路中。接头完全绝缘、耐用、耐扭曲；防震、防水、防腐蚀老化；安装简便可靠，可以

4、在现场带电安装。不需使用终端箱、分线箱，而且主干电缆从 10120mm2， 分支电缆从 1095mm2 任意组合选用。预制分支电缆咨询：穿刺分支电缆【例题·单选】在火灾发生时能维持一段时间的正常供电，主要使用在应急电源至用户消防 、火灾 等供电回路的电缆类型为（ ）。A.阻燃电缆 B.耐寒电缆 C.耐火电缆 D.耐高温电缆【】C【 】耐火电缆在结构上带有特殊耐火层，与电缆相比，具有优异的耐火耐热性能， 适用于 及安全性能要求高的场所的消防设施。耐火电缆与阻燃电缆的主要区别是耐火电缆在火灾发生时能维持一段时间的正常供电，而阻燃电缆不具备这个特性。耐火电缆主要使用在应急电源至用户消防 、

5、火灾 、通风排烟、疏散指示灯、紧急电源插座、紧急用电梯等供电回路。【变点 2】刷油和绝热工程量计量刷油管道、 刷油工程量的计算，有两种：按设计图示表面积 以面积计算，计量：“m2”；按设计图示 以长度计算，计量 ：“m”。注意：管道刷油以“米”计算时，按图示中心线以“延长米”计算，不扣除附属构筑物、管件及阀门等所占长度。涂刷部位：指涂刷表面的部位。 筒体、管道表面积 管件、阀门、人孔、管口凹凸部分。 筒体、管道表面积：S=×D×L 式中：-圆周率D-直径L- 筒体高或管道延长米。绝热 筒体、管道绝热工程量，按图示表面积加绝热层厚度及调整系数计算，计量：“m3”。筒体、管道防

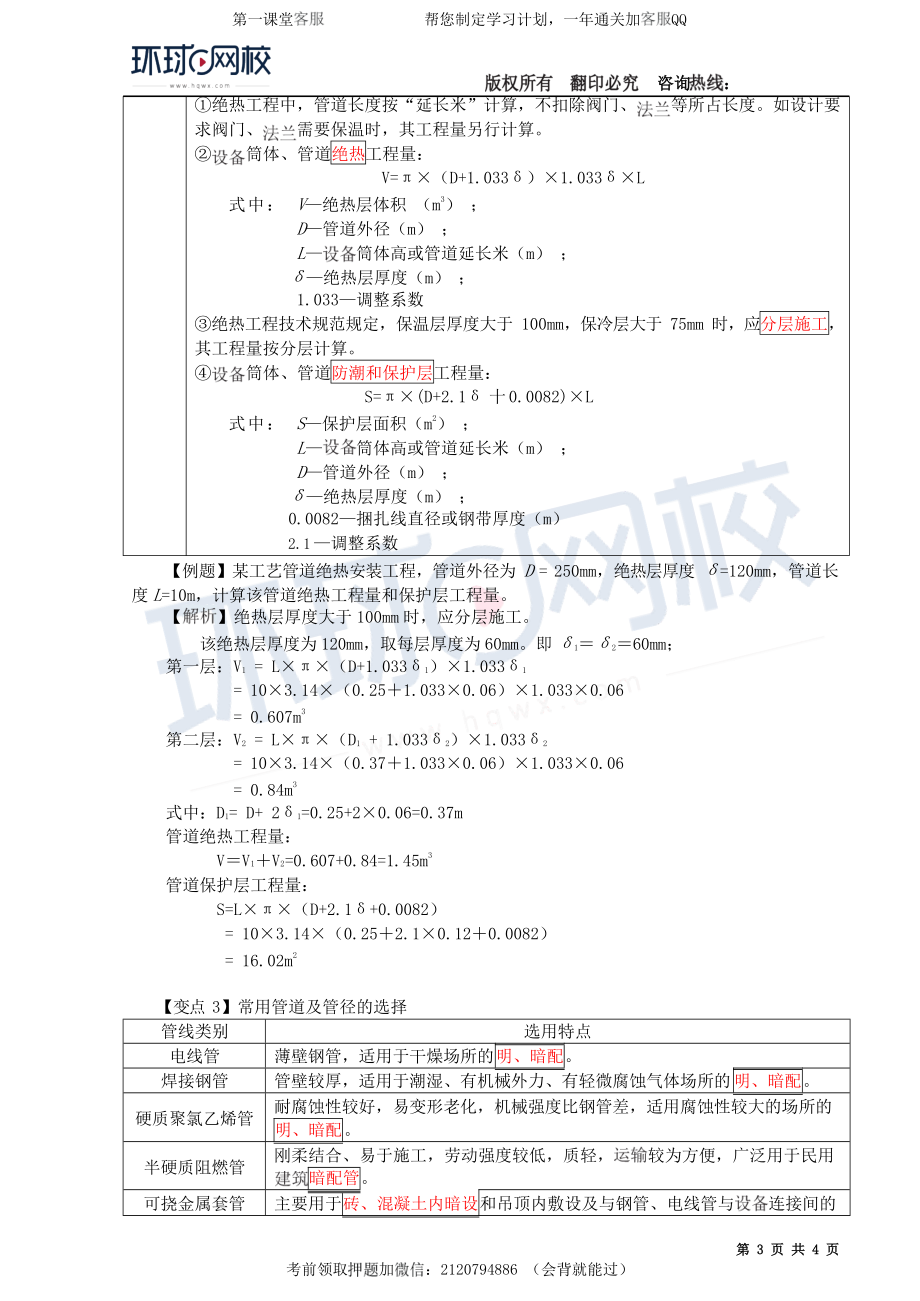

6、潮层和保护层工程量计量 为“m2”，按图示表面积加绝热层厚度及调整系数计算。注意：第一课堂 帮您制定学习计划，一年通关加QQ 咨询：绝热工程中，管道长度按“延长米”计算，不扣除阀门、等所占长度。如设计要求阀门、需要保温时，其工程量另行计算。筒体、管道绝热工程量：V=×（D+1.033）×1.033×L式中： V绝热层体积 （m3） ；D管道外径（m） ；L筒体高或管道延长米（m） ；绝热层厚度（m） ； 1.033调整系数绝热工程技术规范规定，保温层厚度大于 100mm，保冷层大于 75mm 时，应分层施工， 其工程量按分层计算。筒体、管道防潮和保护层工程量：S=

7、×(D+2.1 十 0.0082)×L式中： S保护层面积（m2） ；L筒体高或管道延长米（m） ；D管道外径（m） ；绝热层厚度（m） ；0.0082捆扎线直径或钢带厚度（m）2.1 调整系数【例题】某工艺管道绝热安装工程，管道外径为 D = 250mm，绝热层厚度 =120mm，管道长度 L=10m，计算该管道绝热工程量和保护层工程量。【 】绝热层厚度大于 100mm 时，应分层施工。该绝热层厚度为 120mm，取每层厚度为 60mm。即 1260mm；第一层：V1 = L××（D+1.0331）×1.0331= 10×3.14&

8、#215;（0.251.033×0.06）×1.033×0.06= 0.607m3第二层：V2 = L××（D1 + 1.0332）×1.0332= 10×3.14×（0.371.033×0.06）×1.033×0.06= 0.84m3式中：D1= D+ 21=0.25+2×0.06=0.37m管道绝热工程量：12VV V =0.607+0.84=1.45m3管道保护层工程量：S=L××（D+2.1+0.0082）= 10×3.14×（

9、0.252.1×0.120.0082）= 16.02m2【变点 3】常用管道及管径的选择管线类别选用特点电线管薄壁钢管，适用于干燥场所的明、暗配。焊接钢管管壁较厚，适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配。硬质聚氯乙烯管耐腐蚀性较好，易变形老化，机械强度比钢管差，适用腐蚀性较大的场所的明、暗配。半硬质阻燃管刚柔结合、易于施工，劳动强度较低，质轻，较为方便，广泛用于民用暗配管。可挠金属套管主要用于砖、混凝土内暗设和吊顶内敷设及与钢管、电线管与连接间的第 3 页 共 4 页考前领取加：2120794886 （会背就能过）第一课堂帮您制定学习计划，一年通关加QQ 咨询：过渡，与钢管、电线管、均采用混合接头连接。套接紧定式JDG (扣压式KBG) 钢导管连接、弯曲操作简易，不用套丝、无须做跨接线、无须刷油，效率较高。金属软管蛇皮管，敷设在较小型电动机的接线盒与钢管口的连接处，保护电缆或导线不受机械损伤。【例题·单选】主要用于砖、混凝土内暗设和吊顶内敷设及与钢管、电线管与 连接间的过渡，与钢管、电线管、套管类型为（ ）。A.套接紧定式钢导管B.半硬质阻燃管C.可挠金属套管D.刚性阻燃管【】C【 】可挠金属套管:指
