吉莲机电交工验收检测方案

1、江西吉莲高速公路机电工程交工验收检测方案江西慧通科技发展有限责任公司交通运输通信信息工程质量检测中心2013年6月目录一、项目概要 (1二、检测依据 (1三、检测范围及内容 (21.各分部工程涉及范围 (22.检查内容 (2四、抽样 (21.抽样原则 (22.抽样明细 (3五、检测分组及配合 (31.检测组织机构 (42.人员分工安排 (63.配合事项 (6六、检测计划安排 (7七、检测结果判定及异常处理要求 (8附件1:质量保证资料检查项目 (10附件2:系统功能与技术性能指标 (12附件3:检测仪器设备一览表 (21一、项目概要1.项目名称:江西吉莲高速公路机电工程2.建设单位:江西省交通

2、运输厅吉安至莲花高速公路项目建设办公室3.设计单位:江西省交通设计院4.监理单位:广西交通科学研究院5.施工单位:江西方兴科技有限公司(JD1标江西路通科技有限公司(JD2标(GD1标K0+000K52+234(GD2标K52+234K106+3886.系统构成及工程概要:吉安至莲花高速公路是国家规划的“7918”网中的第十五横(泉州至南宁高速公路国家高速公路江西境内西段,也是江西省高速公路主骨架网的第三横。路线起点位于吉安市泰和县石头山,与石城吉安高速公路相接,并在起点处与大广高速公路交汇,途经泰和县、吉安县、永新县、莲花县,终于赣湘两省交界处的界化垄,与湖南省境内的垄茶高速公路相连,路线全

3、长106.661公里。本项目机电工程包括监控系统、通信系统、收费系统、隧道机电系统。二、检测依据1.交通部2004年第3号令公路工程竣(交工验收办法;2.公路工程竣(交工验收办法实施细则(交公路发201065号;3.国家交通行业标准JTG F80/2-2004公路工程质量检验评定标准第二册机电工程(以下简称检评标准;4.国家标准GB/T10111-2008随机数的产生及其在产品质量抽样检验中的应用程序;5.工程合同文件、招投标及设计文件;6.检评标准以外的国家及行业标准、规范。说明:检测参数主要依据检评标准,对检评标准以外的项目参考设计文件和其它国家及行业标准。三、检测范围及内容本次测试的工作

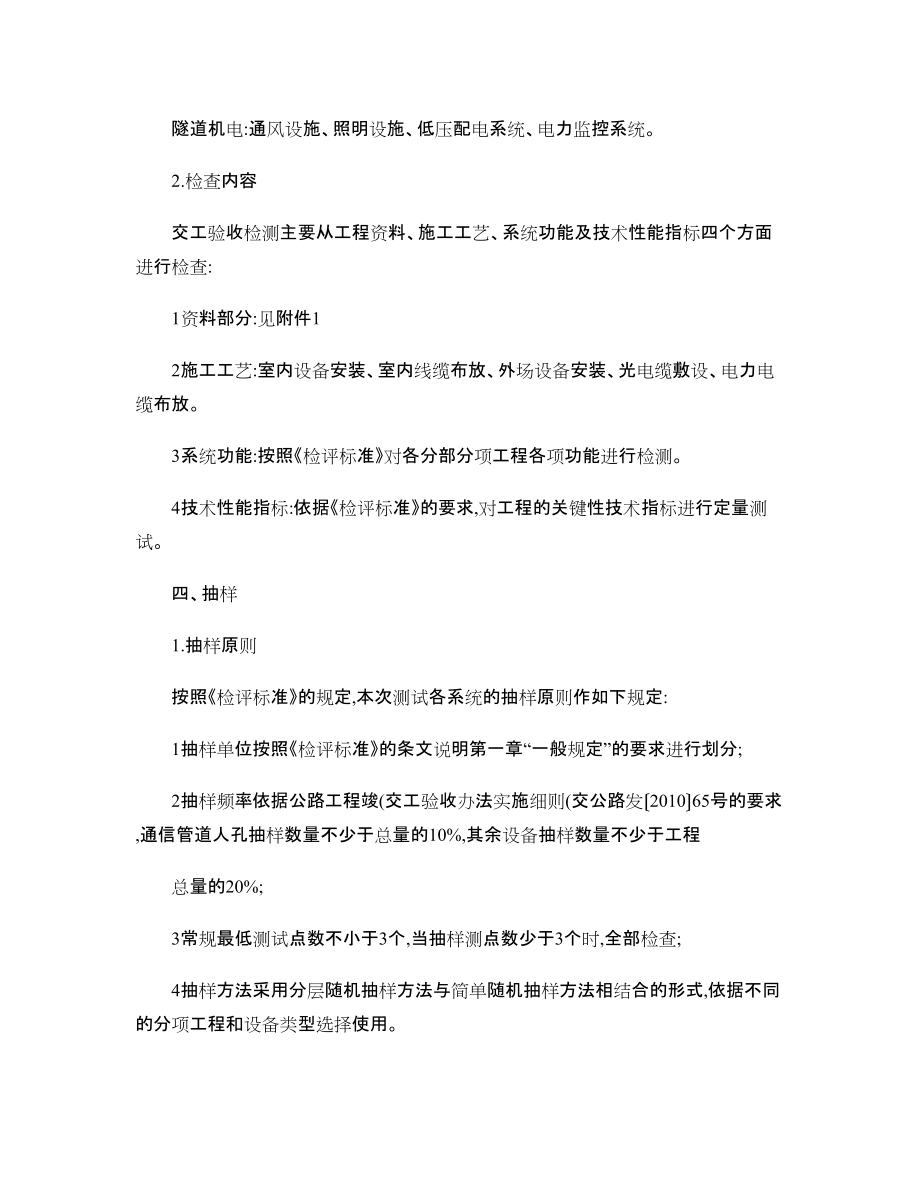

4、范围为江西吉莲高速公路机电工程合同文件及招投标文件中确定的各系统工程。1.各分部工程涉及范围监控设施:车辆检测器、气象检测器、闭路电视监视系统、可变标志、大屏幕投影系统、隧管所设备及软件、计算机网络、视频事件检测系统、报警与诱导设施、本地控制器、环境检测设备;通信系统:通信管道(人孔、光缆线路、光纤数字传输系统、紧急电话系统、通信电源;收费系统:入口车道设备、出口车道设备、收费站设备及软件、内部有线对讲及紧急报警系统、闭路电视监视系统、收费系统计算机网络、计重收费设备、收费广场照明设施;隧道机电:通风设施、照明设施、低压配电系统、电力监控系统。2.检查内容交工验收检测主要从工程资料、施工工艺、

5、系统功能及技术性能指标四个方面进行检查:1资料部分:见附件12施工工艺:室内设备安装、室内线缆布放、外场设备安装、光电缆敷设、电力电缆布放。3系统功能:按照检评标准对各分部分项工程各项功能进行检测。4技术性能指标:依据检评标准的要求,对工程的关键性技术指标进行定量测试。四、抽样1.抽样原则按照检评标准的规定,本次测试各系统的抽样原则作如下规定:1抽样单位按照检评标准的条文说明第一章“一般规定”的要求进行划分;2抽样频率依据公路工程竣(交工验收办法实施细则(交公路发201065号的要求,通信管道人孔抽样数量不少于总量的10%,其余设备抽样数量不少于工程总量的20%;3常规最低测试点数不小于3个,

6、当抽样测点数少于3个时,全部检查;4抽样方法采用分层随机抽样方法与简单随机抽样方法相结合的形式,依据不同的分项工程和设备类型选择使用。2.抽样明细 五、检测分组及配合1.检测组织机构我中心拟为本项目机电工程检测项目设立检测工作组,全面负责本项目的检测工作。检测工作组设置项目负责人1名,由多次担任项目负责人的资深检测工程师担任;工作组下设内场组,外场组,视频组三个检测小组,均由经验丰富的专业检测人员担任。组织机构图: 检测组长岗位职责:1检测组长是检测中心委派、业主确认的履行本工程检测合同的负责人,行使检测合同授予的权限,对本项目检测工作有决定权。2执行检测中心的指令,组织领导检测工程师开展工程

7、检测工作。负责编制检测工作计划,并组织实施、督促、检查检测工作执行情况,向检测中心负责。3熟练掌握检测项目的技术标准、试验规程和测试方法,负责承担检测任务的执行和协调工作;4严格按照检验规范和操作细则进行各项检验工作,对检测工作的质量负直接责任;5承担检测任务的准备和联络工作,负责编制检测计划和资源使用计划;6负责检测任务的组织、实施,负责任务执行期间的人员、设备等资源的合理使用和调配及检测报告的编写;7贯彻并监督检测人员严格执行仪器设备管理程序;8负责抽样工作的组织及方案的制定;9及时向站长汇报检测任务的执行情况,任务完成后负责进行评价和总结;10审核测试数据和原始记录、编写检测报告,任务完

8、成后将相关技术文档移交综合部统一存档,协助综合部做好资料的归档工作;11对检验结果的准确性、公正性负责,并负有保密责任;12提出偏离申请;13认真答复客户与试验检测项目相关的技术问题,热情提供技术解决方案;检测工程师岗位职责:1严格遵守检测中心的各项规章管理制度;2熟练掌握检测项目的技术标准、试验规程和测试方法,熟练掌握仪器设备的使用规程;3严格按照技术标准、操作规程,开展各项检测工作,做好试验检测记录,并保障记录的真实、完整、清晰;4自觉培养良好的职业道德和敬业精神,严谨科学的工作态度,扎实的工作作风;5认真学习检测业务知识,注重知识积累与更新,提高自身业务素质和能力,勇于创新;6文明检测,

9、安全生产,做好试验检测环境的清洁和维护;7做好对试验检测对象及样品的维护和管理,对违规操作而造成损坏的行为负责;8检验过程中如发生工作事故,应保护现场,并及时报告检测组长;9遵守保密制度,做好保密工作;10负责抽样方案的编制、抽样过程管理;11完成检测组长交办的其它工作。2.人员分工安排内场组主要负责监控系统:隧管所设备安装及系统调测、大屏投影系统、隧管所计算机网络、视频事件检测系统;通信系统:光缆线路、光纤数字传输系统、通信电源、紧急电话控制台等;收费系统:收费站设备及软件、内部有线对讲及紧急报警系统、收费系统计算机网络、收费广场照明设施;隧道机电系统:电力监控;外场组主要负责监控设施:车辆

10、检测器、气象检测器、闭路电视监视系统(电气指标、可变标志、环境检测设备、报警与诱导设施、本地控制器;通信设施:紧急电话分机;收费设施:出、入口车道设备、计重收费系统;隧道机电:通风设施、照明设施、低压供配电系统;视频组主要负责收费系统、监控系统:闭路电视监视系统的视频传输通道指标及室内画面指标,通信管道(人孔;具体人员结构如下表: 3.配合事项1工作界面施工单位配合人员应按照测试人员的要求提供和完成测试所必需的测试准备工作,包括对系统设备的配置、连接及相应功能的演示等;检测人员按照规范的检测流程,在施工单位配合人员提供测试界面和条件后,通过检测仪器测量或功能验证进行测试;除测试人员外,其他各方

11、人员不应对测试用仪器设备进行操作,以免造成不利于测试工作和结果的异常影响;监理人员负责见证测试过程,并对施工单位提供的相关质量信息进行确认,在检测组提出出具过程检测质量记录的要求时,向检测组提供相应资料。2施工单位配合人员要求通信系统传输设备(SDH供应商的专业工程师12人;熟悉通信系统专业工程师12人。监控系统系统工程师2人:室内1人,配合进行监控软件操作(如情报板亮度调节、气象检测器现场比对等,必要时请相关设备供应商的专业工程师到场配合;室外12人,配合进行设备接线;集成商硬件及软件工程师各1人,配合隧道环境检测设备比对测试;技术工人12人。收费系统系统工程师2人,室内1人,配合站内收费软

12、件操作演示。室外1人,配合进行配合设备接线及各种功能验证;隧道机电系统系统工程师2人:室内1人,配合进行软件操作;室外1人,配合进行设备接线;3测试车辆每组至少应配备1辆测试用车,请施工单位提供。在需要进行封道测试(隧道测试、夜间照明测试时,应做好相应的安全布控工作,必要时由建设单位或运管单位联系路政部门配合。4其他工具施工单位配合人员配备必要的施工工具,如人字梯(爬梯、螺丝刀、等,以便在需要时进行相关的操作;施工单位配合人员应配备所有设备的机箱钥匙或专用工具。六、检测计划安排本次测试周期计划为45天,以下表中的各检测分组的计划为初步拟定方案,实际时间计划应在总体进度保证的基础上依据各检测组的

13、实施进度和具体情况进行适当调整。 七、检测结果判定及异常处理要求对检测过程中出现的异常情况,检测单位将协同业主、监理、承包商等商讨下一步检测工作的可执行性和准确性,最终的处理意见及要求由委托单位确认。按照委托单位的要求,本次测试结果及判定分以下几个步骤出具:1、测试结束后,若测试结果均符合标准的要求或无整改要求,则由检测机构出具检测报告,提交委托单位。2、测试结束后,若测试结果有整改要求,检测机构先出具初步检测意见,将检测过程中发现的问题提交委托单位,委托单位依据检测初步意见下发整改通知。整改后的处理方案分两种情况:第一类,检测中出现有关键项目(指检评标准中定义的关键项目不合格,经检测单位与委

14、托单位协商需由检测单位二次进场复查的,待检测单位复查合格后出具检测报告,提交委托单位;第二类,整改的项目为非关键项目,施工单位在监理单位监督下整改后出具整改报告,经施工、监理、委托单位确认后提交检测单位,检测单位根据整改报告出具正式检测报告,提交委托单位。附件1:质量保证资料检查项目 附件2:系统功能与技术性能指标 序 分项工程 号 256 257 258 259 260 261 262 263 264 265 266 四 隧道机电系统 267 268 269 270 271 通风设施 272 273 274 275 276 277 278 279 280 281 282 283 284 照明

15、设施 285 286 287 288 289 290 291 292 检测参数 衰减 近端、远方近端串扰 相邻线对综合串扰 远端串扰与衰减比 综合远端串扰与衰减比 环路阻抗 串扰与衰减比 回波损耗(RL 传输时延 线对间传输时延差 网络性能等级 绝缘电阻 控制柜安全保护接地电阻 防雷接地电阻 风机运转时隧道断面平均风速 风机全速运转时隧道噪声 响应时间 方向可控性 风速可控性 运行方式 本地控制模式 远程控制模式 绝缘电阻 控制柜安全保护接地电阻 防雷接地电阻 灯具启动时间的可调性 启动、停止方式 紧急照明 照明设备控制装置的接地电阻 灯杆接地电阻 隧道照度及均匀度 引道照度及均匀度 自动、

16、手动两种方式控制全部或部分照明器 的开闭 亮度传感器与照明器的联动功能 定时控制功能 安全接地电阻 联合接地电阻 19 技术要求及判定 依据 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG

17、F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG

18、F80/2-2004 JTG F80/2-2004 低压配电 序 分项工程 检测参数 号 发电机组控制柜接地电阻 293 发电机组启动及启动时间 294 发电机组相序 295 发电机组输出电压稳定性 296 自动发电机组自启动转换功能测试 297 机组供电切换对机电系统的影响 298 电源室接地装置施工质量检查 299 七 简评标准外的项目 控制箱强电端子对机壳绝缘电阻 300 接地电阻 301 收尾线圈电感量 302 收尾线圈绝缘 303 自检功能(手动、自动 304 正常计重收费流程 305 异常情况处理流程 306 计重收费设施 计重系统与车道软件数据的一致性 307 进入后退出再进入

19、308 倒车 不完全退出后进入 309 流程 不完全进入后退出 310 系统在调试、校准状态的设置功能 311 本地存储功能 312 通讯中断后数据完整性测试 313 红外光栅分车器失效后的收尾线圈功能 314 电力监控 招标及设计文件要求的功能 315 316 视频事件检测系统 招标及设计文件要求的功能 技术要求及判定 依据 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 JTG F80/2-2004 设计文件 设计文件 设计文件 设计文件 设计文件 设计文件 设计文件 设计文件 设计文件 设计文件 设计文件 设计文件 设计文件 设计文
