某医院医疗思科视频会议解决方案

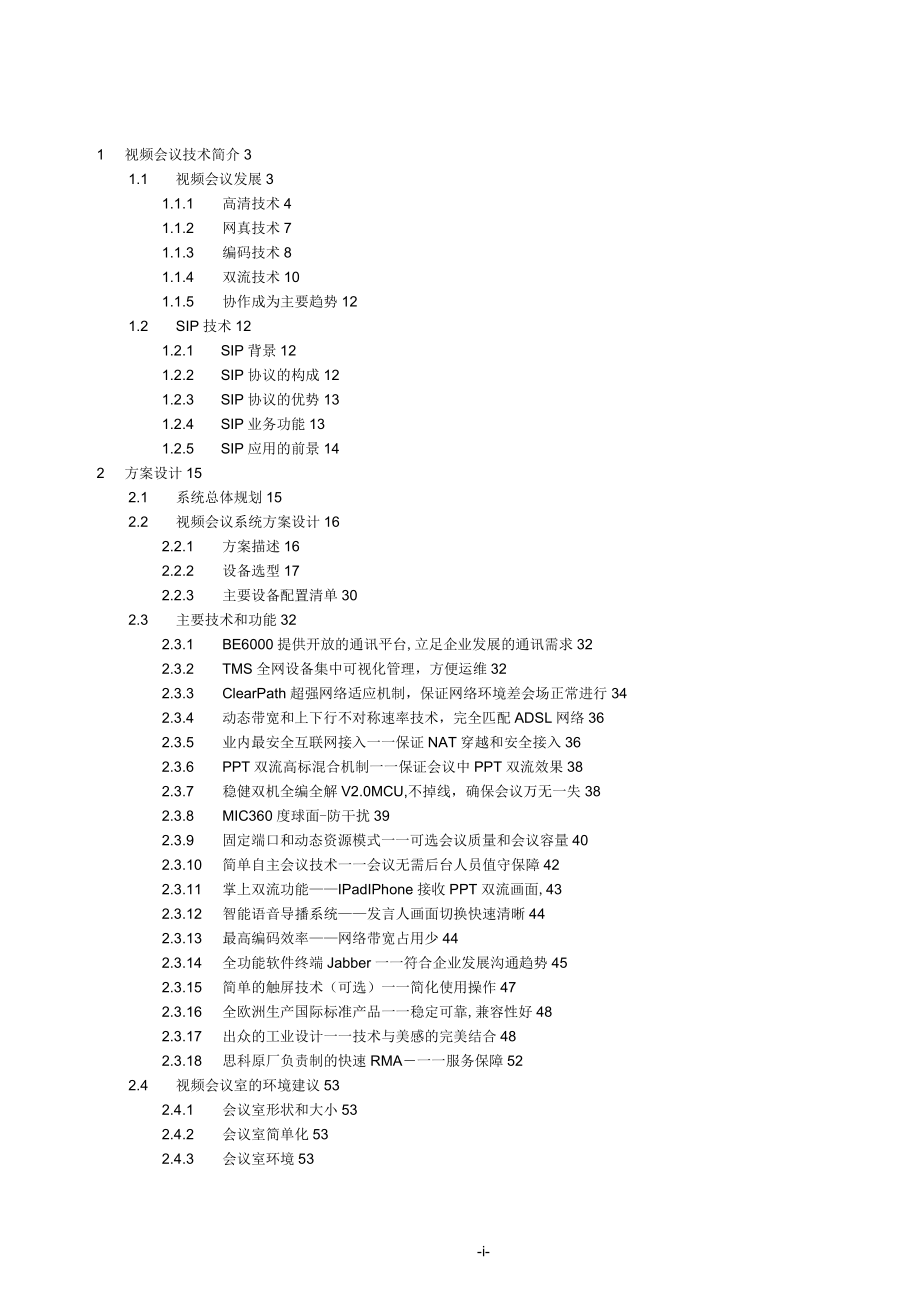

1、XX医疗思科视频会议系统解决方案CISCOXXX有限公司2014年04月1 视频会议技术简介31.1 视频会议发展31.1.1 高清技术41.1.2 网真技术71.1.3 编码技术81.1.4 双流技术101.1.5 协作成为主要趋势121.2 SIP技术121.2.1 SIP背景121.2.2 SIP协议的构成121.2.3 SIP协议的优势131.2.4 SIP业务功能131.2.5 SIP应用的前景142 方案设计152.1 系统总体规划152.2 视频会议系统方案设计162.2.1 方案描述162.2.2 设备选型172.2.3 主要设备配置清单302.3 主要技术和功能322.3.1

2、 BE6000提供开放的通讯平台,立足企业发展的通讯需求322.3.2 TMS全网设备集中可视化管理，方便运维322.3.3 ClearPath超强网络适应机制，保证网络环境差会场正常进行342.3.4 动态带宽和上下行不对称速率技术，完全匹配ADSL网络362.3.5 业内最安全互联网接入一一保证NAT穿越和安全接入362.3.6 PPT双流高标混合机制一一保证会议中PPT双流效果382.3.7 稳健双机全编全解V2.0MCU,不掉线，确保会议万无一失382.3.8 MIC360度球面-防干扰392.3.9 固定端口和动态资源模式一一可选会议质量和会议容量402.3.10 简单自主会议技术一

3、一会议无需后台人员值守保障422.3.11 掌上双流功能IPadIPhone接收PPT双流画面,432.3.12 智能语音导播系统发言人画面切换快速清晰442.3.13 最高编码效率网络带宽占用少442.3.14 全功能软件终端Jabber一一符合企业发展沟通趋势452.3.15 简单的触屏技术（可选）一一简化使用操作472.3.16 全欧洲生产国际标准产品一一稳定可靠,兼容性好482.3.17 出众的工业设计一一技术与美感的完美结合482.3.18 思科原厂负责制的快速RMA一一服务保障522.4 视频会议室的环境建议532.4.1 会议室形状和大小532.4.2 会议室简单化532.4.3

4、 会议室环境532.4.4 摄像机位置542.4.5 会场地面552.4.6 会场墙体装饰552.4.7 混响时间552.4.8 会场顶棚552.4.9 会场门窗552.4.10 背景形象墙562.4.11 会议室照明562.4.12 会场设备连接图582.5 会议室效果图参考593 国内部分高清成功案例613.1 部分案例列表613.2 中日友好医院66-i-1视频会议技术简介1.1视频会议发展视频会议是一种典型的多媒体通信应用实例。60年代发达国家就开始进行视频会议的研究，早期的视频会议系统以模拟方式传输，占用很大的带宽，其代表有美国贝尔实验室研制的可视电话、英国BT公司的1MHz带宽黑白

5、视频会议系统。80年代末、90年代初，随着微电子、计算机、数字信号处理及图像处理技术的发展，视频会议的理论研究和实用系统研制方面也得到了迅速发展。总的说来，其发展主要经历了模拟视频会议、数字视频会议和国际统一标准的数字视频会议三个阶段。19世纪60年代始，世界发达国家开始研究模拟视频会议系统，并逐渐商用化。19世纪60年代末期，在压缩编码技术推动下，由模拟系统转向数字系统。19世纪80年代初期，研制出2Mbps彩色数字视频会议系统，日本和美国形成非标准的国内视频会议网。19世纪80年代中期，大规模集成电路技术飞速发展，图像编解码技术取得突破，信道费用降低，为视频会议走向实用提供了良好的发展条件

6、。19世纪80年代末至今，多媒体技术、计算机技术、通信网络技术日新月异。ITU-T形成了H.200系列建议，规定了统一的视频输入输出标准、算法标准、误码校验标准及一系列互通的模式转换标准，解决了不同厂商的设备互通问题，极大地推动了视频会议的发展。19世纪90年代中期以来，计算机互联网的飞速发展对电信业产生了巨大而深刻的影响。基于包交换网络的多媒体通信系统逐渐成为研究人员和电信、网络及计算机厂商关注的焦点之一。Internet工程任务组（IETF）也开发出实时传输协议（RTP）、资源预留协议（RSVP）等与ITU-T的H.323建议配合，以保证在IP网络上传送实时音频视频流。从视频会议技术发展的

7、历史来看，目前，视频会议系统的建立可以依据ITU-T的两大框架建议H.323和H.320来进行，从而形成两种不同的建设方案。H.320是ITU-T较早期的视频会议标准，该标准完全建立在一系列视频会议专有的技术和标准之上，而H.323标准建立在通用的、开放的计算机网络通信技术基础之上，具有广阔的发展前景。自从1996年ITU-T批准该标准以来，视频会议的技术和市场都发生了革命性的变化。越来越多的厂家竞相投入H.323新产品的开发，越来越多的用户采用H.323技术和产品构造他们自己的视频会议系统。这是通信网络技术、计算机技术和多媒体技术飞速发展和日益融合所带来的必然趋势。而且，H.323系统在技术

8、的先进性、功能的完善性、操作的方便性、系统的可扩充性以及性能价格比等各方面，都日益显示出比H.320系统明显的优越性。1.1.1 高清技术(1)高清晰度性能展现高清(H.264,30-60帧/秒，画面上实现720P1280X720像素和1080P1920X1080像素)的分辨率使每个与会者感受到栩栩如生，身临其境的图像效果。16:9宽屏视频输出，可视面积增加33%,更加符合人眼观赏习惯高清HD标准，主要包括720P(1280X720p),1080i(1920X1080i),1080P(1920X1080P)三种标准。在视频通信领域，提到的高清指的是720P和1080P,逐行扫描。1080i为隔

9、行扫描，相当于扫描540线逐行扫描适用于运动图像，隔行扫描适用于静止图像视频会议中的高清标准为：720P、1080PCIF 352x2854CIF 704x576XGA 1024x768HD 1230x720SXGA 1250x1024HD 1920X1080相比传统意义的标清会议质量，高清HD720P和1080P大幅度提升标清会议质量，从下图中，可以清晰的看到4:3标清(QCIF/CIF/4CIF)和高清(720P)之间的图像质量差别：标清图像标清图像(4CIF)(720P)(2)极致高清1080P高清(HighDefinition)是视频通信业界目前提供的最为领先的视频体验。高清主要分为两

10、种标准：720P和1080PoCisco提供业界最为领先的，也是唯一的全套1080P解决方案。相比720P图像质量(9.5倍CIF质量)，1080P图像质量(20倍CIF质量)有了大幅度的提升。720P和1080P的主要区分为:1080P比720P提供更多的图像分辨率1080P比720P提供更丰富的色彩饱和度和过渡区块1080P更适合大屏幕显示设备观看在70寸以内显示屏，2米以外观看，肉眼很难区别720P和1080P不仅仅是点对点的1080P高清视频体验，Cisco提供业界顶尖的1080P高清视频会议编解码器；以及全高清1080PMCU,从而提供用户真正的全套高清1080P解决方案。同时，CI

11、SCO在高清720P、1080P与标清CIF之间提供多种过渡格式（w288P、w448P、w576P）,以实现不同带宽下的优质图像解析，而其他厂商均没有过渡格式来实现高清及标清设备之间的完美兼容。思科支持全系列宽屏分辨率，满足不同带宽下，电视机始终满屏显示。1.1.2 网真技术网真技术就是通过远程的信号传输呈现出对话的双方，通过领先的视音处理技术结合丰富的行业认知和对用户需求的把握，将高清晰视频、高保真音频以及强大的数据交互功能整合到一起，从而创建出一种独特的面对面”体验的新型会议系统。作为一种虚拟实在，网真能够使人实时地以远程的方式于某处出场，即虚拟出场。此时的出场相当于在场，即你能够在现场

12、之外实时地感知现场，并有效地进行某种操作，比如进行PPT的演示以及讲解。网真系统并不仅仅是一个显示屏或者是一个对话系统，它是一个完整的系统。通常来说，一套完整的网真系统包括有合适的会议室、高带宽网络通道、独立的墙面、会议数字音频处理器、高清摄像机、大型显示屏、照明装置、麦克风和扬声器等设备组成。在安装了网真系统的会议室中，旁边的与会者尽管远在千里之外，但是他们的图像却是以真人大小的格式显示在会议室的显示屏上，加之超高清晰度的图像效果，带空间感的音频系统和环境的完美结合，即使是远在天边的与会者也会给人以近在眼前的感觉。与传统的会议系统相比而言，网真系统有着独特的优势。第一，网真更加注重会议体验，

13、时刻保持1:1真人大小的观看，及交互的眼神交流。网真是一个完整的专用产品，需要通过严密的设计、精巧的布局、详细的测试最终实现的一体化产品，而不是多台传统视频设备及高档会议室装修所能达到及代替的。网真技术除了前端会议设计外，最核心的技术后台网真服务器。它决定了多方网真会议室召开会议时，各会场依旧保留网真的特性。第二，由于网真出色的质量、简便性和可靠性使用户能够集中精力关注会议，像面对面会议那样自然有效地交流，克服了传统视频会议的平面、不真实的效果，让会议更加自然从而提高了会议效率，因此，可以省去用户大量的时间及公司高额的差旅费用。第三，网真通过增加交互和减少差旅提高了生产率，扩展了管理人员和专家

14、的能力，改变了商业模式，使用户能够建立自己的竞争优势。作为一种新技术能够为人们与各个场所以及工作、生活各个方面的交互创造了一种独特的、面对面的体验。另外，灵活的模块化解决方案能够轻松实现与现有网络、统一通信、应用和管理工具的集成。1.1.3 编码技术视频会议最核心的技术是视频编码技术。编码技术经历了H.261H.262H.263H.264和H.265协议（如下表所示）。目前，业界只有思科支持最高效的H.265协议。大多数厂家还在采用H.2640实现年份ITU-TNeutralnameISO/IEC1988H.261MPEG-11996H.262,H.263MPEG-21998H.263+MPE

15、G-4Part22000H.263+2003H.264AVCMPEG-4Part102007H.264SVCAVCSVCMPEG-4Part10SVC2013H.265HEVCMPEG-H201xH.265SVCHEVCSVCMPEG-HSVCH.265编码协议由2011年思科向ITU组织提出标准化建议，2013年思科做出世界上第一台支持H.265的视频会议产品SX80.H.265在算法上比H.264更加复杂，但是，相同视频质量下，它比H.264节省了1倍的带宽。H.265编码效率50%100%带宽1.1.4 双流技术双路视频功能自它的出现到今天，已经历经了几代的发展：(1)第一代：动态视频+

16、静止图片早在上世纪90年代，H.320标准发展之初，该功能就已出现。根据国际电联ITUH.320协议栈中视频编码标准H.261AnnexD,视频会议终端在进行正常视频通讯的同时，可以将主摄像机画面以4CIF的格式进行抓拍'，然后将抓拍到的静止图片传送到对方终端。这种双路传输出现在视频会议应用的早期，到目前为止，大多数品牌的终端(含CISCO在内)仍然支持，但由于抓拍的只是静止的摄像机的内容图片，故到今天已无什么实用价值。(2)第二代：动态视频+静态文本到90年代后期，有的视频厂商推出了一路动态视频加一路静态文本的传输方式。即在普通视频会议的同时，将一方终端所连接的PC中PPT文档的内容

17、以静态方式传送到对方。这种双路传输比起第一代来已经有了进步，它所传输的第二路内容已经不局限于摄像机所拍取的图像，已经可以将某种PC内容传输到对方。但同时，这种双路视频也存在着不可避免的弱点：首先，在PC内容的传输之前，需要将PC中PPT文档的内容先读取传输到终端内，文档的大小有容量限制，而且这种读取传输的过程十分缓慢，会议中使用非常不便；其次，所传输的文档格式只能局限在POWERPOINT文档，其它类型的文档，如WORD、EXCEL或TXT等都无法传输，应用受到很大限制；第三，传输的内容只能是以静态的方式进行，PPT文档内容只能是以单幅画面的形式传送，无法适应于各类演示性讲解。(3)第三代：动

18、态视频+动态文本在第二代双路传输的基础上，视频会议厂商们又开发出了改进的P+C方式，即所传输的第二路PC内容采用硬件VGA接口的方式，因而传输内容也不局限于文档格式，PC屏幕内容均可传输到对方。在第三代的P+C双路视频，也因各厂商产品的技术水平差别而不同。如，有的产品本身并不具备VGA接口，需要外接接口盒，一方面，该接口盒需要单独购买，另一方面，该类接口盒会增加系统的故障点(如一个30点的系统，就需要有30个接口盒和30套电缆)；另外，有的产品所传输的文本内容动态性较差，丢帧较多，在做动态文本讲解演示时给会议参与者的直观感觉很差。CISCO率先在产品本身集成了DVI数字接口，并实现全实时的动态

19、传输。配合CISCO首创的无损传输技术，可以将1024x768的全动态XGA画面毫无损失地以第二路方式传送到对端并还原。(4)第四代：双路均为动态视频+双流高标混在设备具有超强的运算能力的前提下，双路动态的视频传输出现了。该特性是指，在一路通讯连接中可以传输两路全动态的视频信号。该功能一出现，立即成为视频行业关注的焦点。一方面，这种灵活的应用模式开创了视频会议行业的先河，另一方面，产品的超强运算能力亦受到各方瞩目。双路全动态视频传输为传统视频会议带来了活力，与会者可以在主显示设备上看到会议发言者的图像，在辅显示设备上可以看到主讲者所展示给大家的视频信息，可以是另一路现场摄像机拍摄的内容，可以是

20、录像机、DVD所播放的内容，也可以是文件摄像机或实物展台所呈现给大家的高清晰度动态图像。双路动态视频传输是CISCO的首创技术，在全集成的一体化产品中，并且该技术已经被ITU认可形成H.239双流标准。同时，采用BFCP协议，思科全面将第四代双流技术应用到在SIP协作通讯中。CISCO动态双流技术的优势双路视频功能的出现为视频会议带来了多彩的会议模式和应用方式。作为视频会议产品的领导者，CISCO的双路视频功能更为业内领先：CISCO可以实现双路全动态视频信号的传输；CISCO可以实现一路动态视频加一路动态XGA图像的传输；CISCO产品的高度集成化，使得设备无须外接任何接口盒等附件；CISC

21、O双路视频的视频源切换简洁方便，可以通过遥控器的简单操作，将第二路视频在PC信号与视频之间切换。CISCO可以实现双路动态传输中带宽的动态分配：如，在呼叫连接为512K的情况下，两路视频带宽并非为各256K的平均分配，而是可以根据图像传输内容的动态程度进行智能化的动态分配，使得视频会议占用的网络带宽得到最佳性价比的应用。在XX医疗协作系统中，CISCO的双路视频将会给公司内部的视频会议提供方便灵活的应用模式，可以在普通会议的同时，传送PC所展示的各类文档，包含动态演示，用于需要文字说明的会议，如业务类会议；也可以将发言会场文件摄像机或实物展台的内容作为第二路视频进行动态传送，用于远程讲解，如远

22、程讨论、应急处理等。当然，作为远程教学的应用，CISCO的双路视频更为不可缺少的功能。1.1.5 协作成为主要趋势进入后PC时代后，平板、手机等智能设备越来越多，处理性能越来越好，人们采用移动设备直接参与视频会议的应用日益增加。同时，人们的沟通不仅满足于简单的视频应用，还包括社交互动，即时消息，跨界语音、文档传输与共享、邮件和OA联动、全员呼叫中心等，视频已经从传统的会议室会议走向人与人的协作沟通应用。1.2SIP技术1.2.1 SIP背景SIP(SessionInitiationProtocol)称为会话初始协议，是由Internet工程任务组(IETF)组织于1999年提出的一个在基于IP

23、网络中，特别是在Internet这样一种结构的网络环境中，实现实时通讯应用的一种信令协议。所谓会话(Session),就是指用户之间的数据交换。在基于SIP协议的应用中，每一个会话可以是各种不同类型的内容，可以是普通的文本数据，也可以是经过数字化处理的音频、视频，应用具有巨大的灵活性。SIP是IETF标准进程的一部分，SIP从Web超文本传输协议(HTTP)以及简单邮件传输协议(SMTP)演变而来，并且发展成为一个功能强大的新标准。它可用来创建、修改以及终结多个参与者参加的多媒体会话进程。参与会话的成员可以通过组播方式、单播连网或者两者结合的形式进行通信。尽管SIP使用自己独特的用户代理和服务

24、器，它并非自成一体地封闭工作。SIP支持提供融合的多媒体服务，与众多负责身份验证、位置信息、语音质量等的现有协议协同工作。1.2.2 SIP协议的构成SIP中有客户端和服务器之分。客户端是指为了向服务器发送请求而与服务器建立连接的应用程序。服务器是用于向客户端发出请求提供服务并回送应答的应用程序。服务器一般有如下四种功能：用户代理服务器-当接到SIP请求时它联系用户，并代表用户返回响应。代理服务器-代表其它客户机发起请求，既充当服务器又充当客户机的媒介程序。在转发请求之前，它可以改写原请求消息中的内容。重定向服务器-它接收SIP请求，并把请求中的原地址映射成零个或多个新地址，返回给客户机。注册

25、服务器-它接收客户机的注册请求，完成用户地址的注册。用户终端程序往往需要包括用户代理客户机和用户代理服务器。代理服务器、重定向服务器和注册服务器可以看作是公众性的网络服务器。1.2.3 SIP协议的优势如同Internet一样，SIP易于理解、扩展和实施。作为IETF规范，SIP将Internet开放标准的精神延伸至通讯领域，实现了计算机、电话、和软件的实时通讯。SIP在设计上充分考虑了对其它协议的扩展适应性。它支持许多种地址描述和寻址，包括用户名主机地址、被叫号码PSTN网关地址如：username。SIP支持多设备功能调整和协商。如果服务或会话启动了视频和语音，则仍然可以将语音传输到不支持

26、视频的设备，也可以使用其他设备功能，如单向视频流传输功能。SIP较为灵活，可扩展，而且是开放的。它激发了Internet以及固定和移动IP网络推出新一代服务的威力。SIP能够在多台PC和电话上完成网络消息，模拟Internet建立会话。与存在已久的国际电信联盟（ITU）SS7标准（用于呼叫建立）和ITUH.323视频协议组合标准不同，SIP独立工作于底层网络传输协议和媒体。它规定一个或多个参与方的终端设备如何能够建立、修改和中断连接，而不论是语音、视频、数据或基于Web的内容。使用SIP提供PC至PC及电话至PC的主叫号码识别、语音邮件，以及电话会议、统一通讯、客户管理、自配置和基于Web的个

27、性化服务。1.2.4 SIP业务功能沟通是人类生存的基本需求，通讯已成为现代生活中必不可少的内容。在任何时间，任何地点与人和人通讯是电信发展的目标。通讯技术发展到今天，电话网几乎覆盖全球。语音通讯（电话）似乎已基本达到上述目标。但是随着技术的发展，人们已不满足仅仅语音通讯。大规模视频通讯已成为下一阶段信息产业发展方向。专家预计Internet应用的下一步重大发展就应当是人与人之间的多媒体实时通讯，而完成这一任务的主角就是SIP,SIP所能支持的即时通讯内容将是非常广泛的：语音通讯：世界范围宽带互联网上的基于PC-PC、PC-PHONE、PHONE-PHONE的实时语音功能。视频通讯：世界范围宽

28、带互联网上的基于PC-PC、PC-VIDEOPHONE、VIDEOPHONE-VIDEOPHONE面对面的实时视频功能。存在状态：告知对方自己目前所处的通讯状态（联机、忙碌、离开、脱机等）。即时消息：与在线的朋友或同事进行文字、图形的实时交流，或发送短消息留言。文件传输：在线的双方可互相快速发送数据文件，并且文件的大小不受限制。应用程序共享：邀请对方进行文件、图表、图片、桌面共享，进行现场讨论与商谈。网络视频会议：世界范围宽带互联网上的基于语音、视频及文件、资料、数据共享式的多媒体网络视频会议。1.2.5 SIP应用的前景SIP协议凭借其简单、易于扩展、便于实现等诸多优点越来越得到业界的青睐，

29、它正逐步成为NGN（下一代网络）和3G多媒体子系统域中的重要协议，并且市场上出现越来越多的支持SIP的客户端软件和智能多媒体终端，以及用SIP协议实现的服务器和软交换设备。SIP能够连接使用任何IP网络（有线LAN和WAN、公共Internet骨干网、移动2.5G、3G和WiFi）和任何IP设备（电话、PC、PDA、移动手持设备）的用户，从而出现了众多利润丰厚的新商机，改进了企业和用户的通讯方式。基于SIP的应用（如VOIP、多媒体会议、按键通话、定位服务、在线信息和IM）。SIP的根本价值在于它能够将这些功能组合起来，形成各种更大规模的无缝通讯服务，可以预见SIP必定是将来网络多媒体通讯中的

30、明星。2方案设计2.1 系统总体规划根据架构设计，系统建设的远景目标是实现一个结合视频与语音应用、移动协作、呼叫中心、即时消息，支持与统一通信应用融合的通信系统，本方案为实现此远景目标提出以下整体系统规划。整个系统，按功能模块可以划分为：视频会议系统：满足日常开会需求，并且可以融入到公司的生产、办公和业务环节中去，提供远程异地协作服务，提高工作效率并节省费用。IP通信系统：满足公司内部高效的日常OA办公需求，亦可作为视频会议系统的延伸及备份系统。联络中心：作为自主保障台，解决内部人员的IT问题；实现公司多个平台的资源共享，使员工随时随地感受到方便的服务；并且企业内部的每个员工都可成为联络中心中

31、的专家座席资源，从而大大提高企业的服务质量和公众形象，增强企业的竞争能力。还可以与客户系统集成，实现对外呼叫中心功能Webex会议系统：可进行大规模的培训会议，将您和您的员工从时间和地域限制中解放出来，您将不再受困于无法会面的窘境。移动协作系统：本系统可实现企业员工的Wifi办公，人员可通过笔记本、pad、电话等移动设备接入系统，实现无时无刻无障碍沟通。邮件与即时通信系统：将邮件、OA等系统整合到协作通信系统中企业社区：可构建相关企业论坛、公司门户网站链接，登陆公司网站即可呼叫后台管理人员或加入视频会议，方便广大社会群体了解公司。本系统在核心平台的支撑下，各部分系统都可以互联互通、协同工作，实

32、现系统全方位灵活组合的功能应用。针对本项目所提出的系统设计方案将是一个灵活开放的组网方案，所提供的组网设备和系统将是先进成熟的设备和系统，所提供的技术支持和服务是优秀一流的服务。总而言之，本系统的总体设计原则是：该系统应体现一个技术先进，成熟可靠，可管可用，实用性高，性能优秀，灵活扩展,标准开放的通讯协作，并且能够综合考虑到该网的中长期发展计划，在网络结构，网络应用，网络管理，系统性能等各个方面适应未来多媒体应用的发展，最大程度地保护用户的投资，将该系统建成一个面对面交流协作的典范。2.2 视频会议系统方案设计2.2.1 方案描述根据用户的情况，视频会议系统整体拓扑结构图如下视频会议组网拓扑图

33、J； 室BE6000邮件系城 即时消息 视地黄就VoIP信息发布 管理与控制其他出作平臼w整个系统，按设备功能模块可以划分为：协作通讯平台：系统的核心组件。实现系统用户和设备管理，提供呼叫控制、带宽策略、呼叫寻址、安全验证等服务。多方会议桥：多个会议室一起开会的场所。对所有节点的会场进行混音、画面拆分和合成、分屏部局和画面切换等功能。视频会议终端：对会议室进行图像、声音进行采集，并对远端的信号进行解码输出。Webex会议系统：可进行大规模的培训会议，将您和您的员工从时间和地域限制中解放出来，您将不再受困于无法会面的窘境。移动协作系统：实现企业员工的Wifi办公，人员可通过笔记本、pad、电话等

34、移动设备接入系统，实现无时无刻无障碍沟通。防火墙穿越和边界服务器：对外部网络NAT和防火墙进行穿越，实现内部和外部视频、即时消息、语音等互联互通。录播服务器：对会议进行录制、存储并提供简单回放的设备系统管理软件：管理员进行系统运维管理的软件。如统一升级、配置保存、号码簿管理、会议预约、会议管理等。语音网关：实现IP网络与传统电话网络互联互通的设备。邮件与即时通信系统：将邮件、OA等系统整合到协作通信系统中2.2.2 设备选型 多方视频会议桥本次思科解决方案配置业界最先进的5300系列MCU作为多方视频会议桥。Cisco5300系列系列MCU最为目前业界最优秀的一款全高清MCU产品

35、，具备高度稳定性、可管理性，同时具有灵活的容量端口数，能充分满足用户需求。一、极高的稳定性，灵活的端口容量Cisco5300系列MCU是一款具有极高稳定性的高清MCU产品，设备从硬件设计、系统架构层面完全满足用户的苛刻要求。?不间断运行，极高的稳定性。Cisco5300系列MCU采用业界领先的DSR支持7X24连续开机工作，MTBF值超过40万小时。?灵活的端口部署方式Cisco5300系列MCU针对不同用户的需求，支持灵活的部署方式：1）支持标标清nHD、标清SH高清720p、高清1080P四种端口工作方式，可按照用户不同需求切换任意一种工作方式；2）支持灵活的端口部署方式，即用户购买适合于

36、现有部署规模的端口License,在不同的工作模式下支持不同的端口接入3）未来用户升级只需购买相应规模的License即可实现扩容，真正的“按需购买”4）灵活的端口部署方式，充分满足用户日益增长的业务需求，同时充分保护用户现有投资。?支持堆叠Cisco5300系列MCU作为业界第一款支持堆叠技术的MCU,适用于用户的不同部署情况：1）通过堆叠，实现MCU端口容量提升2）堆叠技术的最大的优点就是提供简化的本地管理，将一组MCU作为一个对象来管理，提升管理效率。3）堆叠后的MCU仍旧可“按需购买"端口License?支持固定端口和动态资源Cisco5300系列MCU支持思科首创的固定端口

37、模式，此模式下，配合思科Clearvision功能，可以保证整个会议的高清体验。同时支持业界最先进的TPS网真服务器软件，配合Conductor（可虚拟化）使用远程管理模式，支持动态资源模式。可以以最少的许可资源加入最多的会场。本地管理模式FmlE MD J2Dp3Di2222协作通讯平台nHD口3户期一工程管理噗式本次思科解决方案配置思科商业版BE6000作为系统的核心通讯平台CiscoBusinessEdition6000（BE600暝于虚拟化技术，它将多个协作应用程序结合到一个高可用性的解决方案中，其随企业需要不断改善的灵活架构可帮助中型企业降低总拥有成本（TCO）并提高投资回报（ROI

38、>CiscoBusinessEdition600曜供功能齐全的企业级通信与协作服务，目前已成为中型企业通向成功之路的可靠选择。BE6000解决方案基于思科在世界上处于领先地位的统一通信架构，提供基础性和W口协作选项，让客户可以灵活地按具体需要创建合适的解决方案。Cisco?BusinessEdition6000为员工人数多达1000人，视频会议分支节点达2500个的组织而设计。该解决方案在单一集成平台上提供高级语音、视频、移动性、消息传送、会议、即时消息传送与在线状态，以及联系中心功能。它还提供核心通信功能，供中型企业用于改善其价值链内的协作。系统管理软件本次思科解决方案配

39、置CiscoTelePresence?ManagementSuited科网真管理套件作为系统管理软件。CiscoTelePresence?ManagementSuite思科网真管理套件（以下简称CiscoTMS）提供对网真会议和媒体服务架构和终端的完整控制和管理，使企业提升生产力，降低费用，最大化他们的网真投资回报。TMS的主要功能如下：产品功能优势会议管理会议控制中心 管理预约与非预约的会议活动 管理点对点会议，以及基于MClf口网真服务器的多点会议 监控活动连接、告警和变更等所有会议事件诊断和告警智能诊断查询被管理的设备的配置和状态，排除故障告警服务这项服务给你一个集中化视角，概览所有被管

40、理设备的状态和配置错误，并按级别排序根据故障情况自动给出修复建议事件提醒CiscoTMS通过电子邮件向你发送基于事件、基于设备、基于用户的系统事件提醒CiscoTMS支持SimpleNetworkManagementProtocolVersion2（SNMPv2）简单网络管理协议的，通过traps向第三方SNMP管理平台发送事件动态图像监控CiscoTMS提供动态系统拓扑图或地图，可视化监控所有呼叫活动以及设备状态集中化部署CiscoTMS增强网真架构设备可用性，帮助确保网真会议的最高可用质量，并推送最新的软件版本到终端未知网真设备支持CiscoTMS平滑整合CiscoUnifiedCommu

41、nicationsManager思科统一通信平台和第三方厂商设备，帮助保证会议资源和谐地分配到企业中的所有用户，无需关心终端的能力预约和日程管理会议日程简单日程管理界面允许通过自动或用户发起的方式实现会议建立和房间预留CiscoTMS通过电子邮件向会议组织者发送提醒，内容包括会议细节与更新信息呼叫路由CiscoTMS日程管理支持跨越不同的网络，以及混合厂商设备和混合协议（H.323,H.320,SIP,V.35,以及模拟电话）智能呼叫路由自动处理所有拨号计划和架构要求，实现用户的会议需求可选多种日程管理界面可靠的Wet#面日程管理工具，通过整合的界面，提供给会议组织者会议的状态和细节产品扩展C

42、iscoTMS通过CiscoTelePresenceManagementSuiteExtensionBookingAPI(CiscoTMSBA)思科网真管理套件扩展预约API开发包，支持定制化日程管理界面或与其他日程管理产品整合CiscoTMS通过CiscoTelePresenceManagementSuiteExtensionforMicrosoftExchange(CiscoTMSXE)思科网真管理套件MicrosoftExchange扩展包，支持与MicrosoftOutlook日程整合(MicrosoftExchangeServer2003,2007,and2010)CiscoTMS通

43、过CiscoTelePresenceManagementSuiteExtensionforIBMLotusNotes(CiscoTMSXN)思科网真管理套件EMLotusNotes扩展包，支持EMLotusNotes日程整合(旧MLotusDominoServer)高级日程管理功能CiscoTMS支持流行的独立网真服务器，MCU和具备多点能力的思科网真终端 预约会议无需强制使用MCU CiscoTMS提供自动处理时区与夏令时差异 CiscoTMS支持CiscoWebEx的Web会议企业目录与号码簿管理企业号码簿 CiscoTMS支持集中化号码簿和企业目录服务，向思科以及部分第三方H.323/S

44、IP终端推送号码簿 CiscoTMS支持自动导入企业目录记录并与多种数据源同步，包括MicrosoftActiveDirectory,H.350LightweightDirectoryAccessProtocol(LDAP),gatekeepers,以及基于文件的导入. CiscoTMS支持企业组织架构号码簿，实现在终端用界面上简捷地浏览或寻找联系人定制报告与分析告警CiscoTMS支持整合告警日志，监控系统变更标准报告 CiscoTMS提供资产管理报告，包括告警日志，设备事件，设备告警，连通性等 CiscoTMS提供被管理终端和架构设备的详细呼叫历史报告 CiscoTMS提供日程动态报告，包

45、括基于用户日程界面使用状况，会议事件日志，以及会议报告商业信息整合CiscoTMS通过CiscoTelePresenceManagementSuiteAnalyticsExtension(CiscoTMSAE)思科网真管理套间分析扩展包，支持基于服务的MicrosoftSQLServer分析API商业信息整合使CiscoTMS报告可以扩展到其他商业信息工具，通过MicrosoftExcel、CrystalReports或其他MicrosoftSSAS兼容产品实现全面定制化报架构设备管理资产管理通过单独管理控制台，管理所有思科和部分第三方网真设备，包括整个企业的终端、呼叫控制服务器、MCU网真服

46、务器以及其他架构设备CiscoTMS提供安全模式，使思科软件仅使用SecureHTTP(HTTPS)与X.509证书验证与终端及服务器通信，禁止所有不安全的通信协议管理拨号规则你可以通过带有指引的界面管理拨号规则设置配置备份与恢复你可以备份与恢复所有系统支持的设备的配置你可以对设备的当前配置与之前的配置CiscoTMS为所有支持的设备提供单独或批量配置恢复软件升级自动软件升级帮助确保系统支持且被管理的设备软件与许可都保持在最佳状态，最小化管理员工作多中设备可以通过一个申请完成批量软件升级配置与自动部署管理自动部署 分布式冗余架构，与CiscoTelePresenceVideoCommunica

47、tionServer(CiscoVCS)思科视频通信服务器配合，集群实现支持10,000台设备 自动与企业目录同步，实现用户账号建立与维护 CiscoTMS支持对CiscoJabber?VideoforTelePresence(前CiscoTelePresenceMovi),CiscoIPVideoPhoneE20,CiscoTelePresenceSystemEX90,和CiscoTelePresenceSystemEX60设备自动部署用户管理、安全与权限MicrosoftActiveDirectory整合实现企业的统一账号登陆可定制化用户组控制权限CiscoTMS支持MicrosoftAc

48、tiveDirectory自动组成员录播服务器本次思科解决方案配置思科TCS乍为系统的录播服务器。CiscoTelePresenceContentServe域下简称TCS)是一款适用于多种使用环境，支持高清会议录制，内置基于Web的高级流广播功能，同时可方便的将录制的会议导出到PC、Mac以及手持移动设备的高性能视频通信录播服务器。CiscoTCS实现企业内部的高清视频录制，随时随地的点播回放，用户使用TCS可将视频会议系统传递的语音和视频信号进行统一的记录、存储、管理、广播和回放。CiscoTCSt持高清录制(1080p/720p),随时将高清会议中的高清图像和数据双流同时录制

49、、存储以及回放。ChWVBvh3-*Jim6事UWW4MW3片'匹GWLkiHbm:twivtonHa»MtadaWWIMIRMb«u*iMdw.J3II1)符合ITU-T、IETF标准，极佳的兼容性CiscoTCS合ITU-TH.323和IETFSIFW准，具有良好的兼容性：?严格遵循ITU-TH.323设计和生产，兼容业界主流MCU和终端产品；?同时支持H.323、SIP标准；?支持ITU-T标准的H.261、H.263、H.263+、H.264;?支持多种音频编解码协议，包才ITU-TG.711、G.722、G.722.1,另外支持宽频音频算法MPEG4AAG

50、LD?支持ITU-T双流协、议H.239,可录制/回放双流会议。?支持多分屏会议的录制和回放。通信带宽至4Mbps。?支持1080P主流和双流录制2)TCS丰富的会议录制、回放功能简单易用的录制功能?TCS可以允许任何H.323、SIP终端/MCU呼入，对其音视频信号进行录制;?随时录制基于H.323、SIP标准的多点会议；?对会议中的分屏、单屏随会议实况进行真实的录制；双流协议的支持?TCS完整支持ITU-TH.239和BFCP双流标准；?可随时录制会议中的双流图像，并在会议回放时，可选择多种回放布局:索引目录?TCS上录制的会议，可通过直观的索引目录进行查询;?支持通过LDAP设置相应查询

51、索引的权限；?快递的查询、过滤功能视频的回放、广播和分发?TCS支持同时回放视频+双流数据；?内置WindowsSilverlight和AdobeFlash播放器；?配合外部流媒体服务器例如MicrosoftWindowsMediaServer,WowzaMediaServer,AppleQuickTimeStreamingServer实现媒体分发；?支持IE/Firefox/Safari等多种浏览器进行流媒体回放观看：?支持将录制的视频回放至指定的终端；?录制的视频可选择分发至手持移动设备，例如AppleiPad、MicrosoftZune等； 防火墙穿越和边界接入服务器本次解

52、决方案采用思科Expressway边界服务器作为本次防火墙穿越解决方案。思科Expressway支才IITUH.460.18/19,可以实现各地营销中心、分支公司、供应商合作伙伴、酒店和路途等公共场所可以实现音频、视频、数据会议和即时消息的接入。Expressway采用虚拟化部署方式CiscoExpressway防火墙穿越解决方案分支公司酒店机场公扶缶所合作供伴 高清视频会议终端Cisco TelePresence SX20是集时尚轻巧外观与强大功能与一体的视频通信系统。 SX20 是业界第一款支持1080P 60帧的视会议终端产品。同时还具有内置多点选项及 2.5倍、4 倍变焦

53、与12倍变焦两种镜头选择，确保用户以最合适的价格来适应房间与功能的需求。SX20可选配置四款镜头如下:本次解决方案采用思科TelepresenceSX20乍为会议室的视频终端。1080P60帧72度广角12倍光学摄像头适用10米以上会议1080P60帧72度广角8倍变焦摄像头适用10米以内会议室1080P60帧83度广角5倍变焦摄像头适用7米以内会议室720P30帧自动对焦光学摄USB摄像头便携包像头适用2米以内会议室1.支持inTouchSX20可以选配inTouch作为控制方式，不仅使视频通信系统更加美观时尚，同时能够以更直观的方式实现对联系人、会议、摄像头的全方位控制。2.全编全解内置M

54、CU全编全解内置4方MCU满足用户灵活建立小型会议的需求，每个参会方可以自主调节分屏方式，以不同分辨率、带宽、加密均不会对其他参与方产生影响。独立编解码的内置MCU麻鲁宽超清与会方低粕觉标清与会方族亨翻解图的内置M3定交心利自 且有严里延近，品布品分年行方就军q师也对每个参会方不论分辨率、带宽、加硬. 取流功能，内置JVKU分别进行编解码共享编解码只以最低的分辨率带费来进 行编解码-45-1.丰富的端口思科SX2a乍为1080P高清编解码器,同时支持丰富的视音频输入输出端口，可满足用户连接多种外围设备的需求数字视频接口HDMI/DVI-I支持1080P/720P高清HD显示适应飞速发展的数字显
