电力系统自动化设备技术参数

1、电力系统自动化实验设备技术参数、电源使用环境交流电源：三相AC38吐15% , 50Hz±2%，中性点接地。单相交流：220V±15%, 50Hz±2% 电源。直流电源：额定电压： 220V；允 差：-20% +15% ;纹波系数：不大于 5%。二、一般技术条件本实验台在设计和制造工艺方面遵照招标文件规定的一般技术要求。 部分标准及规程规范如下：GB 3797-83 电控设备第二部分装有电子器件的电控设备GB 2423 电工电子产品基本环境试验规程IEC61131 可编程控制器GB50062 电力装置继电保护和自动装置设计规范GB14285 继电保护和安全自动装置

2、技术规程GBJ63 电力装置的电测量仪表装置设计规范 提供的所有设备及零件按国际标准化组织 ISO 9000 标准制造，图纸和文件均采用国际 度量制单位（ SI ）和 IEC 规定的图例符号表示。三、电力系统综合自动化试验台的主要功能要求电力系统综合自动化试验台要求是一个自动化程度高的多功能试验平台， 它要求由发电 机组、双回路输电线路、无穷大电源等一次设备组成，通过中间开关站和单回、双回线路的 组合，可构成发电机与无穷大系统之间有四种不同联络阻抗，供系统实验分析比较时使用。 每台原动机都必须配有微机自动调速装置和手动调速装置， 并且有微机过速保护功能， 每台 发电机要求配有微机自动准同期装置

3、和手动同期装置， 输电线路还需要配微机过流保护和重 合闸装置。每套自动装置必须要有恒压，恒流，控制方式，并且微机励磁的运行方式和运行 参数可在线修改。 综合试验台还需具有各种微机自动装置和手动控制装置， 便于学生进行比 较实验。主要用途为电气工程专业课程实验，课程设计实验，毕业设计，生产实习及某些研究 课题实验。四、技术参数及指标整个设备作为一个分布式发电的单独系统，必须具有以下功能：（ 1） 具有中间开关站的双回路输电线路模型（ 2） 能模拟无穷大系统（ 3） 部件采用插件式结构，便于维护。(4) 微机调速装置必须具有以下功能：1) 测量发电机转速精度优于0.2%。2) 测量系统功角精度优于

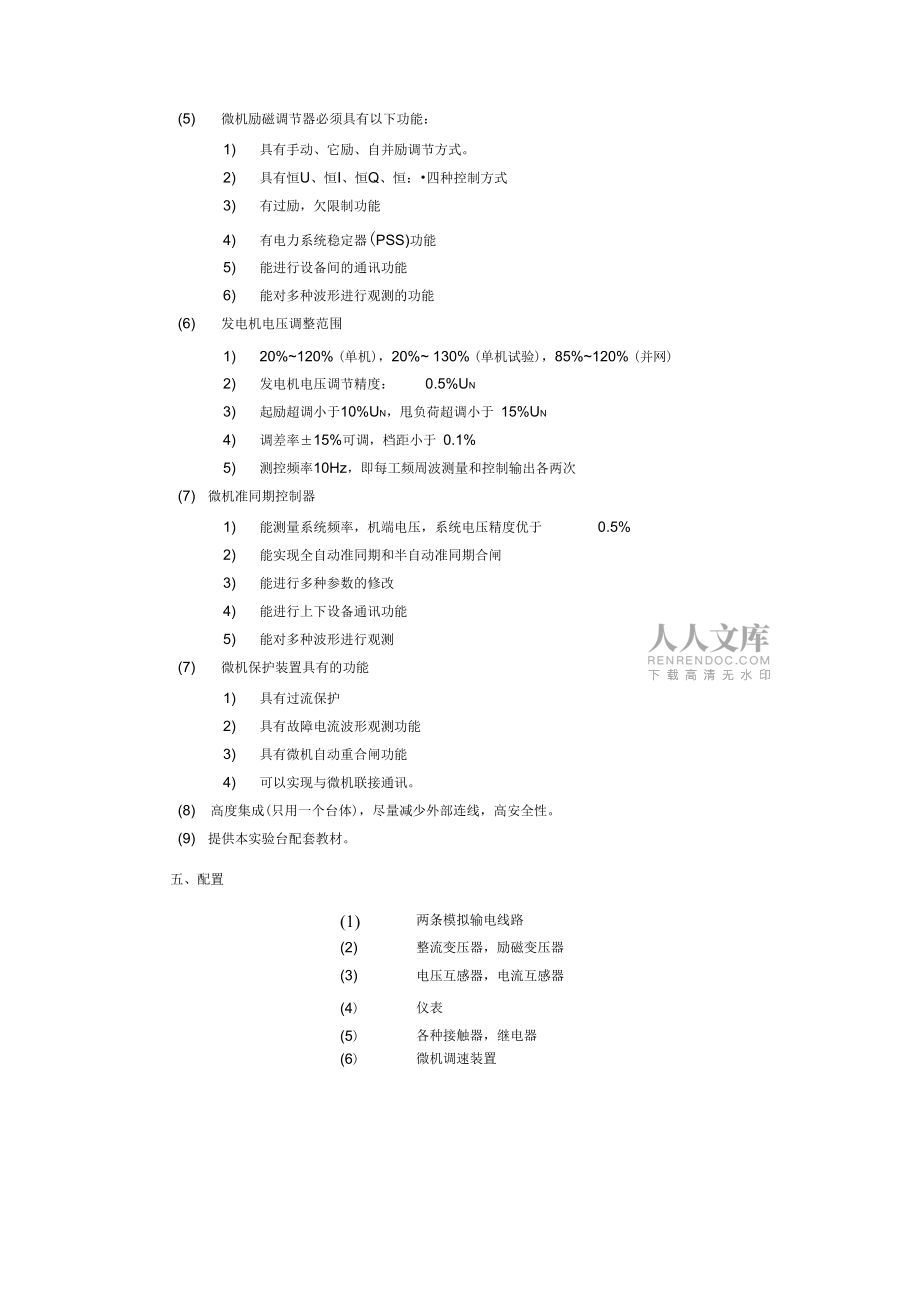

4、1。3) 具有手动模拟，微机自动调节，微机手动调节功能。(5) 微机励磁调节器必须具有以下功能：1) 具有手动、它励、自并励调节方式。2) 具有恒U、恒I、恒Q、恒：四种控制方式3) 有过励，欠限制功能4) 有电力系统稳定器(PSS)功能5) 能进行设备间的通讯功能6) 能对多种波形进行观测的功能(6) 发电机电压调整范围1) 20%120% (单机)，20% 130% (单机试验)，85%120% (并网)2) 发电机电压调节精度：0.5%Un3) 起励超调小于10%Un，甩负荷超调小于 15%Un4) 调差率±15%可调，档距小于 0.1%5) 测控频率10Hz，即每工频周波测量

5、和控制输出各两次(7) 微机准同期控制器1) 能测量系统频率，机端电压，系统电压精度优于0.5%2) 能实现全自动准同期和半自动准同期合闸3) 能进行多种参数的修改4) 能进行上下设备通讯功能5) 能对多种波形进行观测(7) 微机保护装置具有的功能1) 具有过流保护2) 具有故障电流波形观测功能3) 具有微机自动重合闸功能4) 可以实现与微机联接通讯。(8) 高度集成(只用一个台体)，尽量减少外部连线，高安全性。(9) 提供本实验台配套教材。五、配置(1)两条模拟输电线路(2)整流变压器，励磁变压器(3)电压互感器，电流互感器(4)仪表(5)各种接触器，继电器(6)微机调速装置（7）微机励磁调节器（8）微机准同期控制器（9）微机保护装置（带自动重合闸）（10）系统控制回路（11）柜体六、能完成下述实验：（1）同步发电机并列实验；（2）同步发电机励磁调节实验；（3）同步发电机单回路与双回路运行方式实验；（4）功率特性和功率极限实验；（5）暂态稳定实验；（6）单机带负荷实验；（7）电力系统调度实验；（8）电力系统潮流分析实验；七、兼容性能与以前本实验室原有的实验设备 （电机
