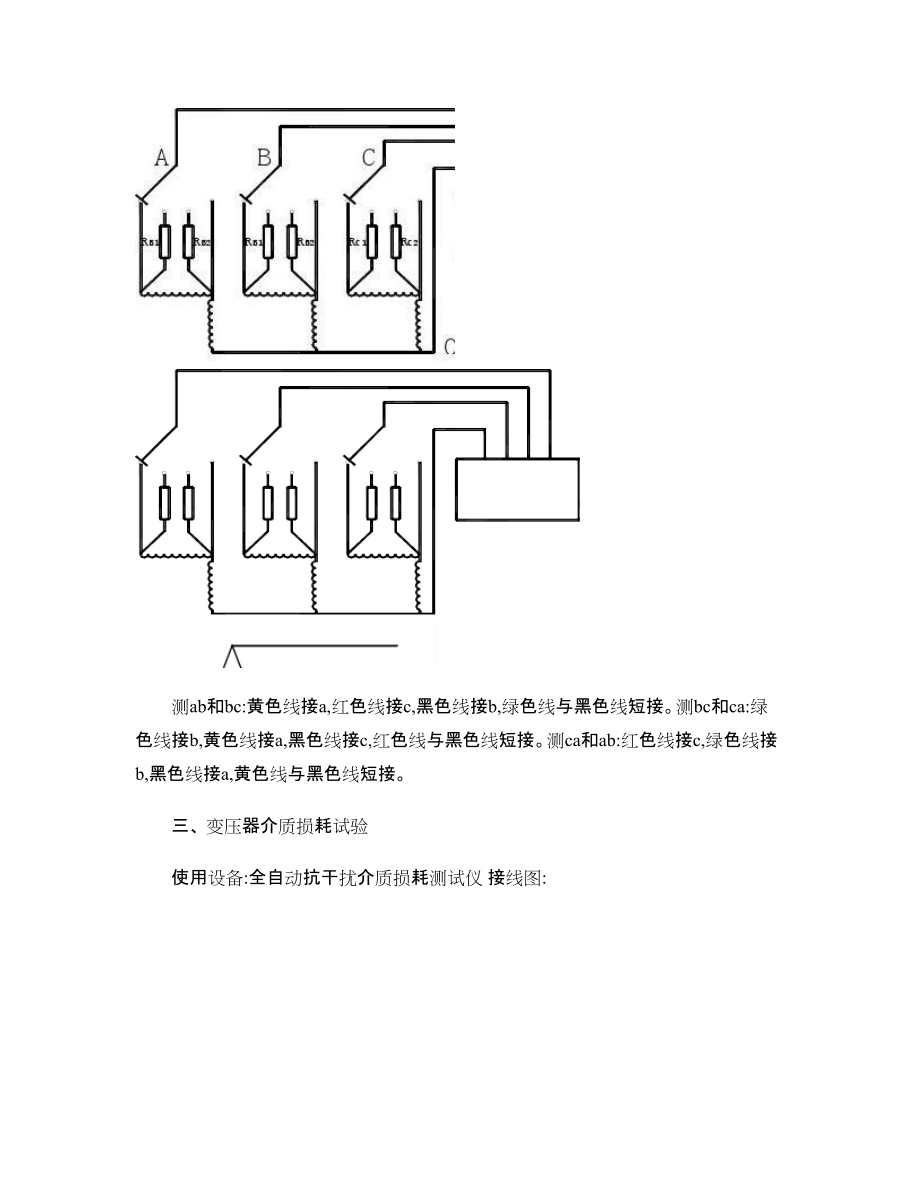

1、一、变压器变形试验使用设备:变压器绕组变形测试仪接线图: 二、变压器分接开关测试试验使用设备:变压器有载分接开关参数测试仪接线图:1、有载调压绕组有中性点2、两相同时测: 测试ab和bc时接线图 测ab和bc:黄色线接a,红色线接c,黑色线接b,绿色线与黑色线短接。测bc和ca:绿色线接b,黄色线接a,黑色线接c,红色线与黑色线短接。测ca和ab:红色线接c,绿色线接b,黑色线接a,黄色线与黑色线短接。三、 变压器介质损耗试验使用设备:全自动抗干扰介质损耗测试仪 接线图: 后面板示意图前面板示意图 四、断路器分合闸时间特性试验使用设备:断路器动特性测试仪接线图:面板图样 五、 断路器回路电阻试

2、验使用设备:回路电阻测试仪 接线图: I +六、真空断路器绝缘电阻试验使用设备:绝缘电阻测试仪接线图:灭弧室 E端L端1. . 绝缘电阻测试的负输出端子(-OUT。国内习惯标定(E端2. . 保护测试端子,用于在测量时,导出潜在的泄漏电流。国内习惯标定(G端 . 两个绿色的连接头在仪器内部是接在一起的3. . 绝缘电阻测试的正输出端子(+OUT。国内习惯标定(L端 整体对地绝缘七、断路器交流耐压试验使用设备:交流耐压试验装置接线图: 输出端测量端 八、断路器分合闸线圈绝缘电阻试验及直流电阻试验使用设备:绝缘电阻测试仪、直流电阻测试仪接线图:绝缘电阻测试 直流电阻测试 九、 SF6断路器断口间并联电容器绝缘电阻试验和介质损耗、电容量使用设备:绝缘电阻测试仪、全自动抗干扰介质损耗测试仪、电容测试仪接线图:绝缘电阻测试 介质损耗测试 电容量测试 电容 钳型电流表 十、 变压器局部放电及感应电压试验
