数字无线调车灯显设备用户手册

1、 数字无线调车灯显设备 用户手册(2011版北京中瑞特科技有限公司China Radio Telecommunication Science and Technology Co.,Ltd. 2011年 7月 目 录 第一章 系统介绍一、 系统构成二、主要设备各部分图解说明第二章 系统设备安装及使用一、系统设备安装条件二、固定设备(区长台的安装三、区长台的使用四、便携手台参数设置五、车载设备(机控器的安装及使用 第三章 数字无线调车灯显设备系统使用一、调车员手持台的使用二、制动员手持台的使用三、平面无线调车系统领车功能的使用四、内置录音及调车数据下载五、调车单传输管理系统的使用六、手持台电子调车

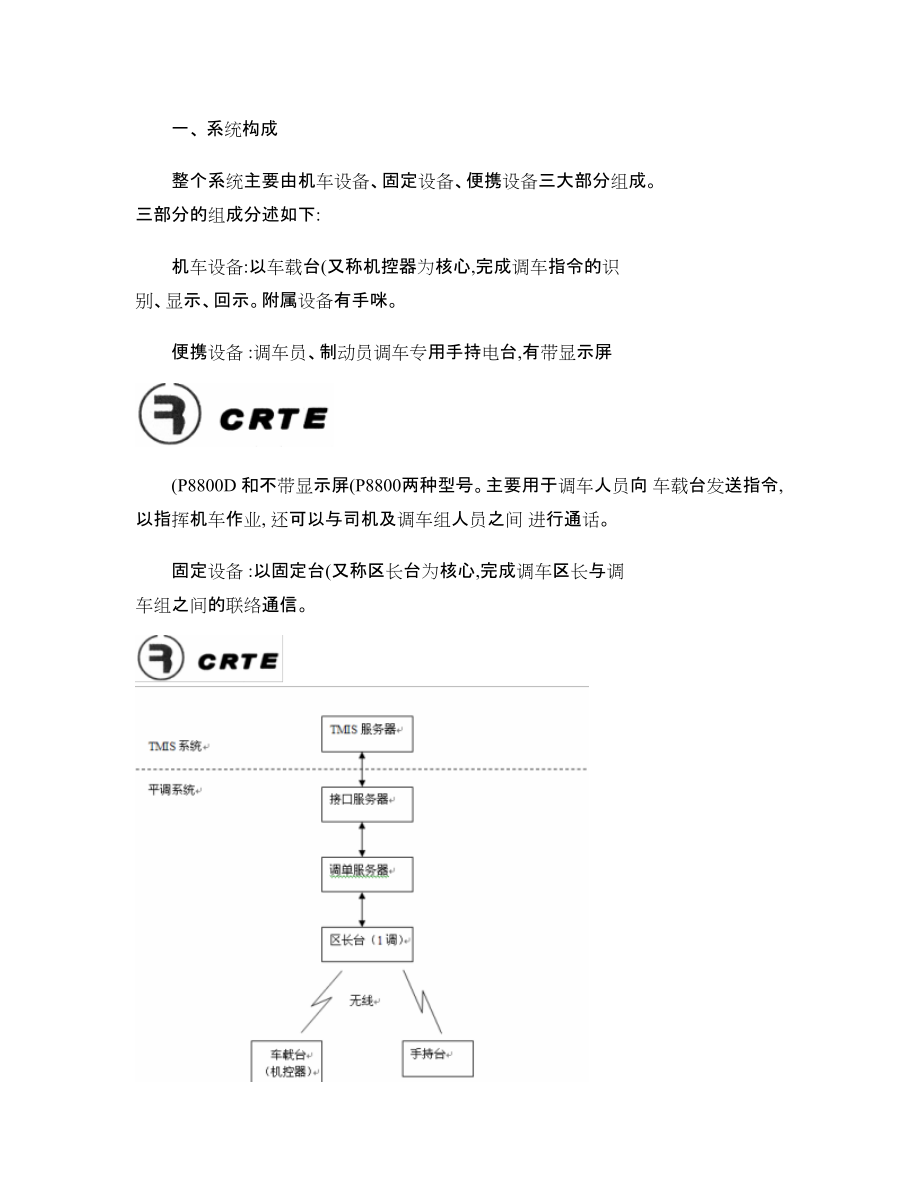

2、单的使用七、车载台电子调车单的使用附录一:无线调车系统指令表附录二:安装工具和材料 第一章 系统介绍数字无线调车灯显设备是北京中瑞特通讯科技有限公司 (以下简 称中瑞特科技 研制的模拟调车灯显设备的换代产品, 用于铁路现场 平面调车业务。系统具备的主要功能特点有:1满足铁路平面无线调车设备技术条件 TB/T 2834-2002规 定的技术要求;2实现调车信令强插;3节省频率资源;4系统功能具备更强的拓展性;5具有更强的抗外界干扰能力;6更好的安全防护性;7可实现调车作业通知单电子化。一、 系统构成整个系统主要由机车设备、固定设备、便携设备三大部分组成。 三部分的组成分述如下:机车设备:以车载台

3、(又称机控器为核心,完成调车指令的识 别、显示、回示。附属设备有手咪。便携设备 :调车员、制动员调车专用手持电台,有带显示屏 (P8800D 和不带显示屏(P8800两种型号。主要用于调车人员向 车载台发送指令, 以指挥机车作业, 还可以与司机及调车组人员之间 进行通话。固定设备 :以固定台(又称区长台为核心,完成调车区长与调 车组之间的联络通信。 图 1:平面无线调车系统构成示意图 二、主要设备各部分图解说明 图 2-1: 车载台前面板车载台前面板各部分说明:1、内置麦克风 2、 电 源 灯 (电 量 不 足 时 闪 烁 3、 红 一 灯 4、绿灯 5、黄灯 6、红二灯 7、手咪接口8、内置

4、电台写频接口 9、内置扬声器 10、区域切换按键11、应急通话键 12、折叠手提把手 13、肩带扣环14.音量旋钮 15.信道选择旋钮 16.天线接口 数字无线调车灯显设备用户手册图 2-2:车载台后面板车载台后面板各部分说明:1、外接灯显接口 2、与机车运行监控记录器连接输出接口 3、综合接口 4、电源开关5、USB 接口(下载时插入专用 U 盘 6、电池数字无线调车灯显设备用户手册 调单车载台各部分说明:1、录音指示灯 2、内置 PTT 3、喇叭 4、电源指示灯5、天线(可更换 6、信道旋钮 7、手咪接口 8、综合接口9、USB 接口 10、红一灯 11、绿灯 12、黄灯 13、 红二灯1

5、4.电源模块开关 15.数据线接口 16.显示屏 P8800手持电台前面板各部分说明:1. 电源 /音量开关 2. 信道旋钮 3. 本机天线 4. 本机 PTT 按键 5. 麦克风窗口6. 内置扬声器窗口 7. 红色按键 8. 绿色按键 9. 黄色按键 10. 本机型号标识图 3-1: P8800手持电台 P8800d 手持电台前面板各部分说明:1. 电源 /音量开关 2. 信道旋钮 3. 本机天线 4. 显示屏 5. 红色按键 6. 绿色按键 7.黄色按键 8. 本机型号标识 9. 内置扬声器窗口10. 麦克风窗口 11. 界面切换按键12. 本机 PTT 按键 13.上翻页按键 14.下翻

6、页按键 图 3-2: P8800d手持电台 图 4-1:固定台前面板固定台前面板各部分说明:1.内置电台电源开关 2.音量调节旋钮 3.手咪接口 4.收发指 示灯 5.呼叫状态指示灯 6.呼叫成功状态指示灯 7.信道状态显示 8信道+ 9信道- 10.功能键 1 11.功能键 2 12.电台内置扬声器 图 4-2:固定台后面板固定台后面板各部分说明:1.交流 220V 电源插座(内置 2A/250V保险管 2.交流 220V 电源开 关 3.PC接口 4.综合接口 5.外接天线接口 6.编程接口 第二章 系统设备安装及使用 一、系统设备安装条件1.安装前的准备工程技术人员与现场负责人进行沟通,

7、确定设备的安装计划,与 各部门协调好工作,尽量减少对正常调车作业的影响。计划内容应包括:安装设备必要的工具和安装辅料(可参考附录 二:安装工具和材料参照表 ;安装人员、安装时间、安装地点和 位置。2.设备开通前准备(1工程技术人员对调车组人员进行设备使用培训,并对培训效 果进行考核,不合格,不能上岗。(2备品、备件有保障,能满足不停机作业要求。(3需安排试用设备过程(约 24班作业量 ,运用熟练后再正 式使用。3.对维修工作的要求(1配合技术管理部门,随时发现并纠正在作业中错误使用设备 的情况,使设备维修量减到最小程度。(2建立维修档案,建立维修工作日志。(3定期维修与故障维修相结合,根据调车

8、作业量制定定期维修 计划。二、固定设备(区长台的安装A. 先确定好主机放置位置、220V 交流电源(220V交流电 源须使用有接地的三芯电源 。B. 根据实际需要及房屋结构确定好室外天线的位置, 室外 天线周围 3-5米内必须有高于天线(1.5-3米的避雷 系统; 馈线布设尽可能少打直角弯, 过孔略大于馈线线 径; 室外馈线有与建筑物摩擦处, 馈线外做好防护措施; 室内馈线做到无踩踏, 无直折角, 富余馈线尽可能大角 度盘好,放置于固定位置。C. 确定天线馈线安装完毕, 电源准备妥当, 参照主机外壳 附图, 将对应得接头插入或拧入对应得插座上 (做到插 紧、拧紧三、区长台的使用1.开、关机方法

9、(1开机:操作后面板上的开关,使其“一”置于“开”的位置,主机接 通 220V 电源。(2关机:操作后面板上的开关,使其“”置于关的位置,主机切断 220V 电源,处于关机状态。2.单路区长台的使用单路区长台具有监听和通话的功能。 开机后, 自动处在所需信道 上,收到数据时,收发指示灯常亮。3.多路区长台的使用多路区长台具有监听、 通话和转发调单的功能。 开机后, 按下前 面板上的“CH+”或“CH-”键选择所需的信道。四、便携手台参数设置 调车组编号和人员编号的参数设置是通过操作电台面板上的 红、绿、黄三个按键完成的。通常是按住红、绿、黄三个按键,打开 电台电源开关等待五秒钟,听到电台发出语

10、音提示“滴答、滴答” , 然后松手,电台进入设置状态。A. 按绿键设置调车组编号。每按一次绿键都有相应的声音提 示,依据声音提示,设置为所需调号,调车组数16。 B. 按黄键设置人员编号。每按一次黄键都有相应语音提示,依 据语音提示,设置为所需人员编号,调车人员数16,0为 调车员。C. 依次按下红键+绿键不放手为确认,听到“滴答”声音后, 松开两键,把选择好的调号或人员编码存入电台中。 D. 注意;在设置过程中 5秒钟内无任何按键操作,电台将自动 退出设置状态。如设置错误,应先关机等待 5秒钟之后再按 参数设置方法重新开机进入设置状态五、车载设备(机控器的安装及使用机控器是整个无线调车系统的

11、核心, 它由机控器主机和一些外 围部件如显示器、手咪等构成。其各部分组成及关系如下图 : 数字无线调车灯显设备用户手册图 5: 机控器安装平面结构图1.安装时应注意 :(1机控器及显示屏底座装有三块强力磁钢,可以很方便的吸附在 机车上的适当位置,但在吸附安装前要确认设备与机车车体绝缘。 (2安装完毕接通电源前,要仔细检查机车供电是否在机车电压标 称范围2.机控器的安装与使用(1机控器在安装前,应在地面进行模拟实验,确认没有问题后才 能往机车上安装。(2机控器的外接部件有:指示灯,手咪,天线的连接插头,对应 插到机控器前后面板相应标识的接口处,接插时注意插头的接口位 置,对准接口后轻插,以免损坏

12、接口内插针。话盒与机控器为螺旋线 连接,插上取下都应拧螺旋线前端的金属插头,不得拧胶皮柱,否则 数字无线调车灯显设备用户手册 内线将被拧断。(3使用外接电源时,应检查机车电源电压,确认正常后,再将机 控器的电源线接到机车电源输出端。(4开机时,报系统时间,灯显红一,绿,黄,红二等依次点亮, 随后自动报自检通过,调车组的号码。(5机控器与调车员、制动员手持电台构成一个工作系统,必须有 两个条件:一是所有设备的频点一致;二是所有设备的调号相同。 频点一致,调号不同时,只有话音,不发信令;频点不同时,既没话音也没信令。(6调车组人员与机车乘务员在使用设备前,应熟悉本手册附录中 的指令表,并按照指令表

13、规范操作。 第三章 数字无线调车灯显设备系统使用 1.基本使用方法调车员手台的红、绿、黄三个按键均有效。调车员通过按三个按 键及其组合来发送不同指令, 来指挥调车作业。 三按键及其组合的作 用详见附录一:调车员指令表。2. 注意事项(1手持台开机后,必须先发“停车”指令,然后发送其它指令才 有效。(2在 10、 5、 3车距离信号期间,按绿、绿键推进指令无效,此时 按绿、绿键,机控器自动提示“注意, X 车” , “ X 车”为当前距离信 号状态。(3发“启动”指令后,不必发“停车”指令,可直发“推进”指 令。(4 “减速”指令在距离信号期间一直有效。二、制动员手持台的使用1. 基本使用方法制

14、动员手台只有红、黄键有效,绿键无效。可向系统发出“紧急 停车 X 号” “ X 号解锁”指令。具体参照附录一:制动员指令表。 三、平面无线调车系统领车功能的使用1. 启动领车功能(1调车员先发出“推进” “连接”或“溜放”指令。(2领车的制动员可按黄 -黄键申请领车。 (3 机控器收到上述制动员的领车申请, 立即回示确认领车的信令。(4领车制动员收到机控器的“确认领车”的数字信令,立即发出 1个测机信号,机控器收到后即语音提示“ X 号领车” ,表明领车成 功。之后该制动员将代替调车员发送测机信号,信号间隔为 5S 。如 未收到语音提示,该制动员可重新按黄 -黄键申请领车。(5调车员在制动员领

15、车成功后,自动停止发送测机信号,但调车 指令的发送仍然有效。(6调车员发出距离指令后,制动员的领车申请无效。(7在某一制动员领车成功后,其他制动员申请无效。2. 中止领车功能(1调车员发出“停车”指令后,领车制动员停止发送测机信号, 领车功能被中止。(2任一制动员发出“紧急停车”指令后,领车功能被中止。 3. 制动员领车时“故障停车 ” 的处理同调车员领车一样, 连续 2个测机信号未收到, 机控器提示 “注意” , 如第 3个测机信号仍未收到,机控器提示“故障停车, X 号” ,红一 灯闪烁。四、内置录音及调车数据下载A 、数字录音模块的技术指标频率响应:300Hz-3400Hz 3dB失真度

16、: 5%信噪比:大于 46dB 最大工作电流:500mA采用 USB 接口,遵循 USB1.1协议。B 、下载机控器内存数据的方法在开机状态下(自检通过后 ,将调车专用 U 盘插入及机器前面板的 USB 接口, 机控器语音提示 “下载开始” , 同时 U 盘上的指示灯闪烁, 表明数据下载过程开始。当机控器语音提示“下载完毕” ,同时 U 盘 指示灯熄灭, 表明该机控器内的全部录音盒调车作业数据已被成功下 载至该 U 盘上。注意如在下载过程中机控器语音提示“下载故障” , 请重新操作或者检查相应链接线是否连接好。数据下载完毕后, 上传至安装有 “ CRTE 数字平调系统 -机控器数据采 集分析系

17、统”软件的计算机进行分析和检索。五、调车单传输管理系统的使用1术语和缩写词调单传输系统:调车作业通知单传输管理系统2软件概述2.1软件用途本软件的开发是为铁路调车工作人员提供一个简化工作流程、 提高工 作效率、监控与分析的工具,实现无人值守,自动传输调车单。通过 无线通信数据传输的方式, 将调车作业情况实时准确的记录下来, 并 存储备份,方便查询。2.2软件运行本软件运行在 PC 及其兼容机上,使用 WINDOWS 操作系统,在软 件安装后,直接点击相应图标,就可以显示出软件的主菜单,进行需 要的软件操作。2.3系统配置本软件要求在 PC 及其兼容机上运行,要求奔腾 IV 以上 CPU , 1

18、G 以上内存, 80G 以上硬盘。软件需要有 WINDOWS XP 操作系统环 境。并且须具有相配套的调车区长台、 便携式机控器及数字通信手台作为 本软件运行的硬件基础,各硬件的数量根据实际作业现场的情况确 定。2.4系统结构 系统结构示意图软件使用过程2.5软件安装根据安装说明安装 MySQL 数据库,并导入为测试已编写好的数据库 脚本文件。正确建立计算机数据源后将软件的 EXE 执行程序及所需 的配置文件拷贝至计算机中, 根据测试情况正确填写配置文件后即可 完成软件的安装。3运行说明3.1启动程序保持系统各硬件处于通电开机状态,双击计算机内的 DCDTravel.exe 进入调单传输系统主

19、界面。 调单传输系统启动图标 调单传输系统主界面3.2主界面说明调单传输系统主界面左上方为三个下属菜单,下面为系统的当前时 间,右边为删除所有的功能按钮及调车记录监控的启动和停止按钮。 主界面的右上方三个绿色灯区域显示了当前界面的调单的类型及帮 助文档。 上方的表格为调车单的目录列表, 下方表格为上方表格焦点 调单的调单内容, 下方右侧为该调单的注意事项。 在两个表格中间有 调单的发送及取消按钮。3.3功能按键说明点击主界面的左上角的系统管理,可以显示出系统管理的下拉菜单。 可以设置调单传输系统与调车区长台的通信串口参数。 显示调单传输系统的操作日志 可根据日期或查询的关键字及日期的查询条件查

20、询调单传输系统操 作日志。退出调单传输系统。点击主界面的左上角的调单管理,可以显示出调单管理的下拉菜单。 自动调单调单传输系统主界面显示从数据发送来的调单。手动调单调单传输系统主界面显示本地编辑的调单。查看调单发送情况 显示调单的发送情况。浏览历史调单查看历史调单信息。 输入调单的编制日期或调单的编制日期及调车单号后,点击查询按 钮,可以根据所输入的查询条件查询到调单的内容。4调车单发送 调单传输系统主界面,选择调车单,点击发送按钮 ,调单 传输系统会显示出状态提示页面。 此时的状态栏为等待应答, 当通信手台成功接收到调车单后, 状态变 为成功完成。同时在主界面中,该调单的状态由未发送变为未执

21、行。 调车人员开始工作,完成一钩后,通信手台会返回确认信息,此时系 统主界面会有确认的显示。 调单传输系统会显示出该调单的实际开始时间, 已完成钩数及该完成 钩的状态与完成时间, 同时该调单的状态为执行中。 请注意上方图片 中红色椭圆中的内容。该调单的所有钩作业完成后, 调单传输系统会显示出该调单的实际结 束时间及每一钩的完成时间, 同时将该调单的状态改为已完成。 此时 调单将会从主界面中消失, 因为该调单从数据库原始表中被转存至历 史表内, 我们可以在调单管理的下拉菜单浏览历史调单中查询到该调 车单的情况。 5调车单取消 在调单传输系统主界面,选择调单后,按 按钮取消调单。 调车作业通知单发

22、送情况报告页面弹出,并显示取消命令发送情况。 通信手台接收到取消命令后,状态将改为成功完成。6删除所有调车单 清空通信手台上得所有调车单。选择凋机后, 点击删除所有按键, 调单传 输系统将发送删除命令给通信手台, 通信手台成功接收命令后, 状态 将变为成功完成。 7手动调单在调单传输系统主界面选择手动调单后,主界面将变为手动调单界 面。请注意下方红色椭圆中的内容。 新建本地编辑调车单。 根据实际作业逐项填写内容 (蓝色区域为必填项目 编写调车单目录, 编写完成后点击添加按钮,编写调车单钩内容。 编写完成当前钩后点确定按键, 可 继续点击新建一个调车作业通知单界面的添加按钮继续添加钩计划, 当调

23、单全部编写完成后单击保存按钮保存该调单。删除在手动调单界面选择一个调车作业通知单后, 可按删除按钮删除该调 车单。修改选择要修改的调车单按修改按钮,可修改该调车单。六、手持台电子调车单的使用当使用带电子调单的数字平调系统,使用 P8800d 手持台1. 显示当收到调单之后显示调车单目录界面,按【上翻页按键】或【下翻 页按键】可以选择上一单或下一单作业;按下【界面切换按键】切换 到调车单正文界面,按【上翻页按键】或【下翻页按键】可以选择查 看上一钩或下一钩作业2. 申请调单及钩确认 此功能只有调车长手持台可以使用。在需要区长下发调车单时,同 时按下【界面切换按键】及【下翻页按键】 ,可向区长申请
