1、精选优质文档-倾情为你奉上变压器简介 变压器是一种静止的电气设备，它利用电磁感应原理把一种电压的交流电能变成同频率的另一种电压的交流电能，它是电力糸统中一个重要的电气设备。 变压器基本结构有五大部分：铁芯、绕组、油箱、器身和附件。铁芯可分为两种：卷铁芯由一定规格的长片卷制而成，叠铁芯由一定规格的片叠装而成，铁芯形成闭合磁路，而且是绕组的安装骨架。绕组是内部电路和外界电网直接相联（通过套管和导电杆）是变压器的“心脏”部分。由铁芯和绕组合成一体经过夹装形成器身。油箱是变压器身的外壳和浸油的容器，又是变压器总装的骨架，起到机械支撑、冷却、散热和绝缘保护的作用。 变压器附件主要包括冷却装置、保护装置、

2、调压装置和出线装置、测量装置五大类。 变压器分类可分如下几种： 一：按用途可分为电力变、矿变、整流变、试验变、电抗器、调压器、互感器等。 二：按容量可分为：小型变压器，容量小于1600kVA； 中型变压器，容量小于63000kVA； 特大型变压器，容量大于63000kVA。 三：按相数分单相和三相变压器。 四：按绕组数分双绕组和三绕组变压器及自耦变压器。 五：按调压方式可分为有载和无载调压。 六：按冷却介质可分为油浸式、干式、充气式等变压器。 七：按冷却方式可分为油浸自冷、油浸风冷、油浸强迫油循环风冷、油浸强迫油循环水冷和干式变。变压器概述： 目前国内中小型油浸式电力变压器的生产主要产品是10

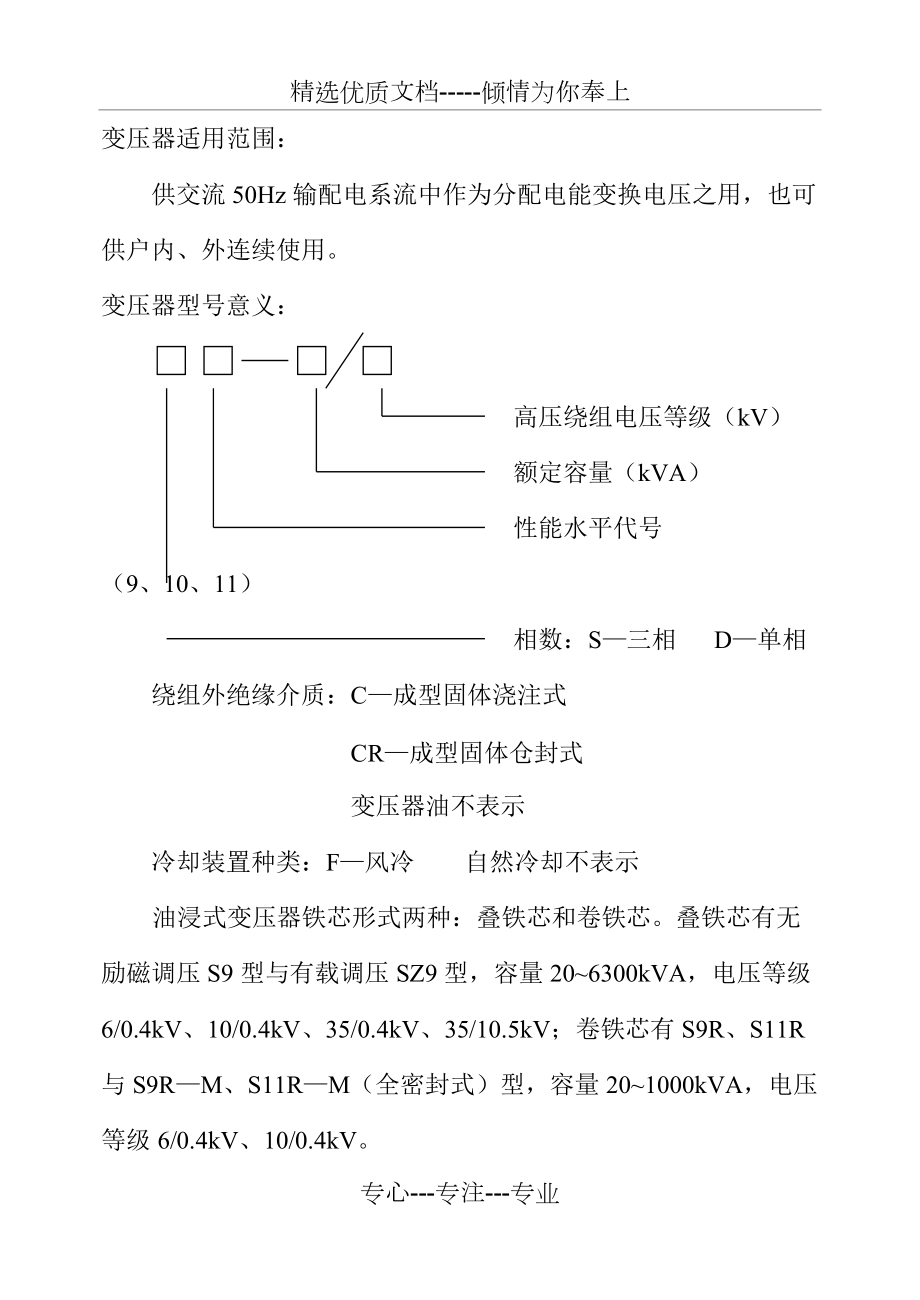

3、kV级S9型系列、10kV级S9型系列、35kV级S9型系列。 10kV级S9系列电力变压器的连接组改为Y, zn11、是有防雷变压器的特点，可用在多雷区、雷击的易击点和土壤电阻率较高的山区等场所。 全密封变压器采用波纹式油箱、全密封结构延缓了变压器油的老化，在寿命期内无需吊检、换油。 国内干式变压器中环氧树脂干式变压器发展讯速，SC系列是主要产品，这种变压器具有难燃、防尘、耐潮、局部放电量小、耐雷冲击性能好等优点，已在工业与民用建筑中大量应用，选用干式变压器时要特别注意雷电过电压保护，干式变压器的工频耐压数值能满足（大于或等于）避雷器工频放电电压的要求。变压器适用范围： 供交流50Hz输配电

4、系流中作为分配电能变换电压之用，也可供户内、外连续使用。变压器型号意义： 高压绕组电压等级（kV） 额定容量（kVA） 性能水平代号（9、10、11） 相数：S三相 D单相 绕组外绝缘介质：C成型固体浇注式 CR成型固体仓封式 变压器油不表示 冷却装置种类：F风冷 自然冷却不表示油浸式变压器铁芯形式两种：叠铁芯和卷铁芯。叠铁芯有无励磁调压S9型与有载调压SZ9型，容量206300kVA，电压等级6/0.4kV、10/0.4kV、35/0.4kV、35/10.5kV；卷铁芯有S9R、S11R与S9RM、S11RM（全密封式）型，容量201000kVA，电压等级6/0.4kV、10/0.4kV。S

5、9系列与S11系列运行成本比较表（时间为一年，0.6元/KWH）容量S9系列运行成本S11系列运行成本成本节约率(%)301704.51549.79.1502415.62209.28.5632880.02463.514.5803522.73161.510.31004153.23688.811.21254944.24428.210.41605968.35297.511.22007107.66333.610.92508349.67524.09.931510000.89020.49.840011892.010705.21050014361.612916.810.163017710.015697.611.480021151.2189
