供电所施工组织设计

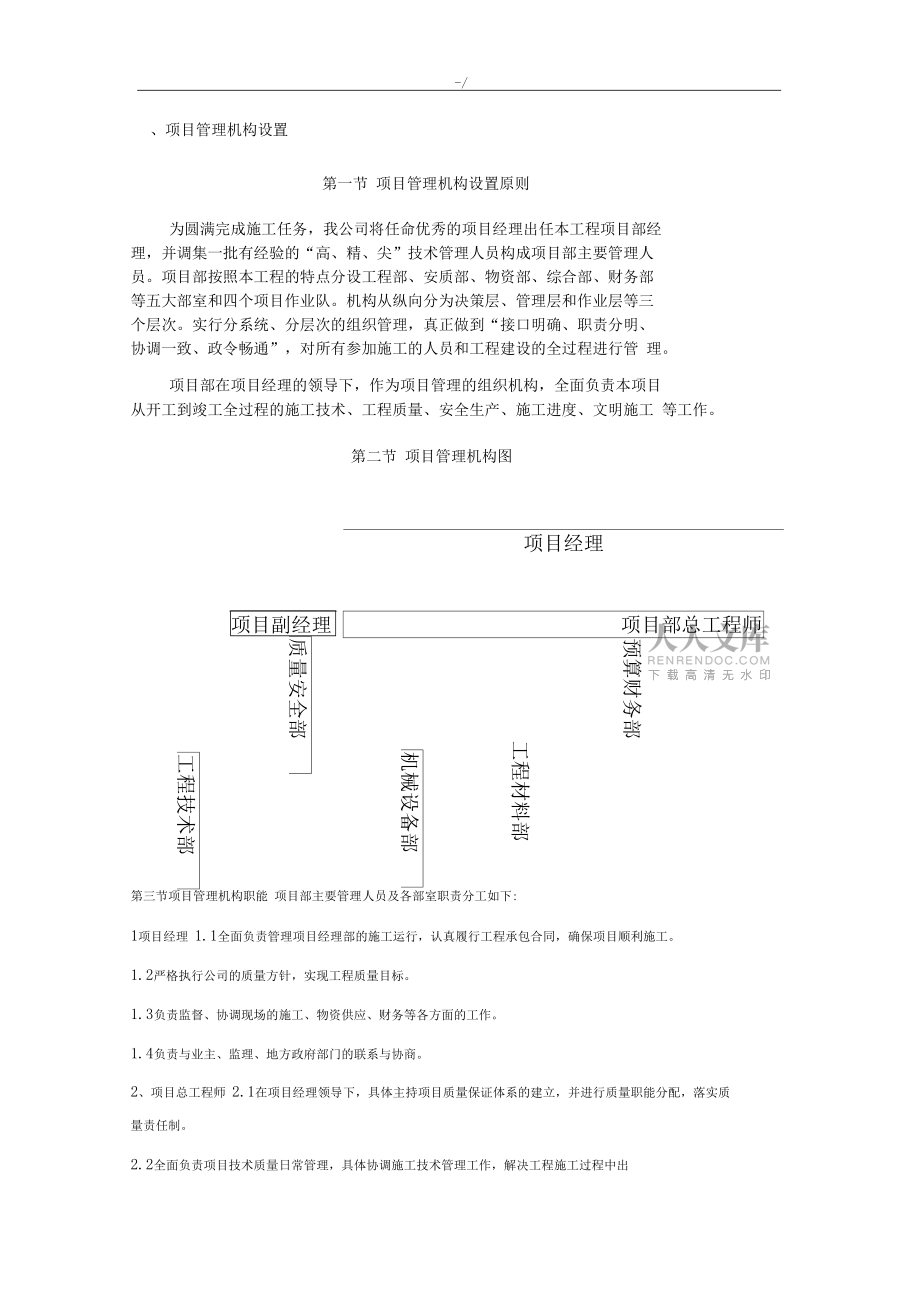

1、-/、项目管理机构设置、施工方案与技术措施三、质量管理体系与措施四、安全管理体系与措施五、环境保护管理体系与措施六、工程进度计划与措施七、资源配备计划八、试验、检测仪器设备九、总平面图十、节能措施五、施工组织设计、项目管理机构设置第一节 项目管理机构设置原则为圆满完成施工任务，我公司将任命优秀的项目经理出任本工程项目部经 理，并调集一批有经验的“高、精、尖”技术管理人员构成项目部主要管理人 员。项目部按照本工程的特点分设工程部、安质部、物资部、综合部、财务部 等五大部室和四个项目作业队。机构从纵向分为决策层、管理层和作业层等三 个层次。实行分系统、分层次的组织管理，真正做到“接口明确、职责分明

2、、 协调一致、政令畅通”，对所有参加施工的人员和工程建设的全过程进行管 理。项目部在项目经理的领导下，作为项目管理的组织机构，全面负责本项目 从开工到竣工全过程的施工技术、工程质量、安全生产、施工进度、文明施工 等工作。第二节 项目管理机构图项目经理项目副经理项目部总工程师工程技术部质量安全部机械设备部工程材料部预算财务部第三节项目管理机构职能 项目部主要管理人员及各部室职责分工如下:1项目经理 1.1全面负责管理项目经理部的施工运行，认真履行工程承包合同，确保项目顺利施工。1.2严格执行公司的质量方针，实现工程质量目标。1.3负责监督、协调现场的施工、物资供应、财务等各方面的工作。1.4负责

3、与业主、监理、地方政府部门的联系与协商。2、项目总工程师 2.1在项目经理领导下，具体主持项目质量保证体系的建立，并进行质量职能分配，落实质量责任制。2.2全面负责项目技术质量日常管理，具体协调施工技术管理工作，解决工程施工过程中出现的技术问题。2.3加强施工过程监控，对各分项技术复核，隐蔽工程验收认真把关，发现问题及时解决,确保符合要求后方能进行后道工序施工。2.4参加施工图的会审工作，提出施工图中的问题，进行技术核定工作。2.5主持编制施工组织设计和分部分项施工方案的细则，并组织有关人员进行技术交底。2.6对工程中所采用的新技术、新工艺、新材料推广应用，并做好技术统计工作。3、项目副经理

4、3.1全面组织管理施工现场的生产活动，合理调配劳动力资源。负责使项目的生产组织、生产管理和生产活动符合施工方案实施要求。负责项目的安全生产活动， 管理项目的安全管理 系统。3.2全面负责工程施工的协调管理，主要是施工现场与其他现场施工单位的协调工作。3.3确保项目的安装工程施工按质量体系文件的规定和要求进行。4、工程部工程部主要在项目经理的领导下负责技术管理、施工进度管理、工程预结算、人员动态管理、 工程信息管理等工作。4.1参与编制组织设计，优化施工方案，负责落实各项技术节约措施，提供技术措施节约计划。负责向专业工长进行技术交底，并按交底要求组织施工。4.2负责编制和制定工程的施工年、月、周

5、计划，负责制定项目管理工作目标并全过程组织贯彻落实。议,4.3监督检查各分包商施工进度的执行情况，协助项目经理召开项目工程管理工作会计划、布置、落实、监督、检查、总结工程管理工作，推广工程管理工作新经验；掌握施工 动态，及时有效地协调和解决施工过程中出现的问题。4.4组织召开本项目的生产会议，负责各分包商之间的生产协调。4.5负责项目的概预算管理，负责项目合同管理工作。4.6负责项目的结算工作；负责项目核算工作和分包的结算工作。4.7负责公司质量体系文件在工程项目上的组织实施。4.8组织本项目部有关人员审核图纸，并提交书面审图意见。4.9针对本工程的特点，加强与业主和设计单位的联系工作，及时解

6、决工程中出现的技术问题。5、安质部IS09002 质5.1在总工程师的领导下负责质量监督、技术管理、安全管理等工作，贯彻落实量体系管理模式、严格按照体系运行;5.2督促、检查、落实施工组织设计、各项技术方案、安全技术措施的执行情况。5.3组织落实项目的质量管理、文明施工等专项检查、评比与考核工作，配合并接受业主、监理等部门对项目管理工作的检查与指导。5.4监督和控制质量保证大纲和程序的执行情况以及工程质量完成情况的责任，依据“质量计划”和“质量体系程序文件”，进行与质量体系运行有关的活动实施监督、检查与指导。认真配合公司总部实施5.5编制项目月度质保巡检计划并及时编写质保体系运行情况报告,对本

7、项目的质量体系审核，并负责监督落实不合格项的整改。负责质保体系运行中各种信息的收集、汇总和有关资料的收集保管工作，监督适合于本项目与质保体系运行有关规定和措 施的落实。5.6参与项目重大质量事故的调查分析，监督纠正和预防措施的实施；负责项目施工全过程的质量控制活动。5.7负责实验、检验证件的管理 5.8执行物资接收、装卸、贮存、运输、维护的检查监督。5.9负责对质量事故的调查处理，并提出报告;5.10负责质量检查和检查记录的管理;5.11编制质检人员的培训计划，并负责组织实施，对项目施工人员进行系统的安全教育及现场安全教育工作;5.12制定本项目的安全工作目标计划，并监督、检查安全目标计划的执

8、行情况；负责安全工 作考核奖惩兑现。5.13组织协调调试、临管运行人员，组织全体可能影响工程质量的人员岗前培训和资格审查等工作。6、物资部 6.1全面负责项目的物资、机工具供应等工作。6.2编制项目采购计划，明确项目采购工作的范围、分工、采购原则、程序和方法。6.3根据施工总进度计划，组织编制采购详细进度计划，选择合格的供货商，按规定提交业主和监理工程师认可。6.4负责工程设备、材料的管理，负责与工程有关的辅助材料、设备的采购。6.5负责施工机械、设备的调配，负责施工机械设备的保养、维护等工作。7、综合部 7.1全面负责项目部办公室、财会、后勤、行政等日常工作。7.2负责编制和落实本项目档案管

9、理资料收集整理的工作计划，建立项目的档案管理体系;负责项目竣工资料、工程简报、会议纪要、工程图纸、设计资料、监理资料、来往信函、科 技资料、临建资料、声像资料等需存档资料的收集、整理、保管移交；做好项目档案信息资 源的利用开发工作。7.3负责所有合同要求的文件和资料的接收、记录、出版、分发、归档、保管、移交和处置竣工文件的移交工作，负责文件信息处理，地方关系协调，会务接待，车辆管理等。7.4负责现场及生活区的治安保卫和消防工作；负责现场施工人员的食宿、疾病预防、卫生与健康。8、财务部负责项目财务和会计核算工作的管理，包括资金筹措，资金管理，办理工程结算、纳税、保 险和索赔，成本及费用管理。办理

10、现场开户银行和银行保函以及编制财务报告等。、施工方案与技术措施 混凝土工程 混凝土制作(1 )本工程砼采用商品混凝土，水泥进场前应有出厂合格证或试验报告，并 要核对其品种、标号、包装重量和出厂日期。砂用坚硬不含杂质有棱的硅质砂粒, 石子选用花岗岩石。根椐配合比确定每槽各种材料用量， 各种材料混合前必须过 称。装料顺序为先装石子，再装水泥，最后装砂子，外加剂与水泥一并加入。混 凝土搅拌最小时间严格按规范规定。所使用的砂、石、水泥必须按要求送检。各种材料按设计配合比，计量投料，控制在允许偏差内。照石子、水泥、砂、外 加剂的次序投料，控制搅拌时间不少于 120秒。混凝土运输 混凝土浇捣运输主要为垂直

11、运输，当需要水平运输则采用人力手推车运输。混凝土浇筑承台混凝土浇筑应采用斜向振捣法，振动棒与水平倾角约600左右，棒头向前 进方向，棒间距以500M为宜，防止漏振，振捣时间以混凝土表面翻浆冒出气泡 为宜。柱浇筑混凝土前，或新浇混凝土与下层结合处，应在底面上均匀浇筑50MM不应用料斗直接倒入模内。柱厚与混凝土配合比相同的水泥砂浆应用铁铲入模，混凝土应分层浇筑振捣，每层浇筑厚度控制在 500MM左右。混凝土下料点应分 散布置循环推进行，并按规范控制好混凝土初凝时间。柱墙水平施工缝留在主梁 下面。梁、板混凝土浇捣顺序是先浇梁后浇板，梁混凝土初凝前必须进行板浇注， 振捣时要避免触动钢筋及埋件。楼板浇筑

12、的虚铺厚度应略大于板厚，用平板振动 器垂直浇筑方向来回振捣。注意不断用移动樗控制混凝土板厚度。振捣完毕，用 乔尺或拖板抹平表面。施工缝设置：宜沿着次梁方向浇筑楼板，施工缝应留、置 在次梁跨度中间1/3范围内，施工缝表面应与次梁轴线或板面垂直，施工缝用 钢丝网挡牢。在施工缝处继续浇筑混凝土前，混凝土施工缝表面应凿毛，清除水泥薄膜和松动石子，并用水冲洗干净。排除积水后，先浇一层水泥浆然后继续浇筑混凝土。浇 筑梁柱接头前应按柱子施工缝处理。楼梯砼浇筑前，应将模板上的杂物清理干净，淋水湿润，混凝土自下而上浇筑。先振实底板混凝土，达到踏步位置与踏步上表面抹平。楼梯混凝土应边续浇筑完 成。混凝土的养护 混

13、凝土浇筑完毕后，应在12H以内覆盖,并浇水养护.混凝土浇水养护日期不少于7D。每日浇水次数以保持混凝土具有足够润湿状态而定。砌砖和内粉刷饰面工程砌体工程 本工程砌体采用红砖，按规范要求的高度分次隔日砌筑，砌筑在12小时前适量淋水（尤其是控制好蒸气加压砼砌筑的淋水量一一湿润到砌筑2CM深为宜），凉 干后备用。砌筑前，先按砖墙位置弹出墙身轴线，然后摆砖样，排出灰缝厚度, 于墙身交接处立皮数杆，间距不超过15米，并用水准仪抄平。砌筑时采用“三”砌砖砌筑，即“一铲灰、一块砖、一挤浆”。水平及坚直灰缝砂桨饱满度不 低于80%，交接墙体不能同时组砌时，应于墙体中引出阳槎，物别是两种墙体交接均应在灰缝中预埋

14、长度不小于500毫米，间距不大于600毫米的© 6拉结筋,每道二根.砖在砌筑前一天在地面浇水湿润后含水率为10-15% .隔墙及填 充墙与上层结构接触处，为防止出现裂缝，应留墙顶数层砖待砌体砂浆压缩到一定程度后，才采用侧砖斜砌撞紧，脚手眼不得随意留设，如需留设，须符合规范 规定。砌筑时除需要注意砂浆有良好的操作性能外，沿需控制铺灰的长度和灰缝 厚度，铺灰应不超过3-5米。墙身、天花批荡在批荡前，管线沟槽要求用砂浆填满，表面要加铺一层钢丝网（200MM ）宽, 以防批荡空鼓，开裂。天花、墙身抹灰，在施工前，提前二天把需抹灰部位冲洗干净，粗扫、拉毛，待 过三天后再行粗面打底。天花纸筋灰罩

15、面层，应在底层批挡层达到七成干后进行。抹筋灰前要先检查底层 是否粘结牢固，抹灰时压实抹平，待灰浆稍干“收缩”时，要及时压实压光，并 可视灰浆干湿程度用灰匙蘸水抹压， 溜光使面层更为细腻光滑，纸筋灰罩面层要 粘结牢固，不得有匙痕、气泡，底粒和接缝不平等现象。纸筋灰筋必须进行打烂，石灰必须充分熟化，以避免抹灰面出现开花现象。楼地面工程 地面砖铺贴 1、基层处理：对基层表面局部高位用纤小铁锤敲打凿平， 楼地面高低差用2米直尺检查误差控制在±5毫米内，清除表面杂物，冲冼干净。2, 弹线：根据墙面水平基准线，在四周墙上弹出面层和水泥砂浆结合层标高， 结 合层厚度根据块料而定(一般10-15公厘

16、)，在地面弹出垂直十字中心线，按板 块规格灰缝宽度分块放样，非整块靠墙边角。3、试排试拼：在房间纵横两个主向，试做样拉线校正方正，试排结果在房间主 要部位弹上互相垂直的控制线，且引上墙上标记，用以检查和控制板块位置。4、板块镶贴前必须浸水，保证底面处于面干状态。5、用1: 2水泥砂浆铺结合层时，必须先采水湿润基层，并刷水泥浆一度。砂浆稠度以手握为团，落地开花为宜，结合层砂浆铺设长度1米，宽度块料宽度23-30。6板块铺放：试板块砂浆抹平，对好纵缝铺放，用木锤轻击至面层控制线吻合 后，听有无空鼓的地面砖铺贴声，把板块搬起检查砂浆，对其补平。7、板块铺放24小时后，洒水养护2天后，水泥砂浆凝结前，

17、清干净溢出缝外砂浆，再用与板面相同颜色的水泥浆将缝擦满，3天内禁止人在上走动。外墙饰面工程 釉面砖饰面施工 外墙饰面做法：1 : 2水泥砂浆分二次批20厚，纯水泥膏贴10*10外墙砖。选砖面砖按1MM差距分类选出若干个规格，选好后根据墙柱面积，墙面大小分 批分类计划用料。选砖要求方正、平整，楞角完好，同一规格的面砖力求颜色均 匀。基层处理和抹底子灰(1 )对光滑表面基层，应先打毛，并用钢丝刷满刷一遍，再浇水湿润。(2 )对表面很光滑的基层应进行“毛化处理”。即将表面尘土、污垢清理干 净(油污可用10%炎碱水清刷后，再用清水将碱液冲洗干净)；浇水湿润，用 1 : 1水泥砂浆，喷洒或用毛刷(横扫)

18、浆砂浆甩到光滑面上。甩点要均匀, 终凝后再浇水养护，直至水泥砂浆疙瘩有较高的强度，用手掰不动为止。(3 )砖墙面基层：提前一天浇水湿透。(4 )打子灰:1）吊垂直，找规矩，贴灰饼（打墩），冲筋（打栏）。吊垂直，找规矩时，应与墙 面的窗台、腰线、阳角立边等部位面砖巾面排列方法对称性以及室内地台块料铺 贴方正综合考虑，力求整体完美。2）将基层浇水润湿，（砼基层面尚应用水灰比米 0.5内掺107胶的素水泥均匀 涂刷），分层分别用1:2:5水泥砂浆底灰,第一层为5MM后用铁抹子均匀抹压密实；待第一层干至七至八成后即可抹第二层，厚度约为8-10公厘，直至与冲 筋大致相平，用压尺压平，再用木抹子 （磨板）

19、槎毛压实，划成麻面。预排砖块、弹线（1 ）预排砖块应按设计色样要求，一个房间，一整幅柱面贴同一分类规格面 砖；在同一墙面，最后只能留一行（排）非整块面砖应排在靠近地面或不显眼的阴角等位置；砖块排列一般自阳角开始至阴角停止（收口），或自天棚（天花） 开始至楼地面停止（收口）。（2 ）弹好花色的分界线及垂直与水平控制线。垂直控制线一般以1M设一度 为宜，水平控制线一般按5-10排砖间距设一度为宜；砖块从天棚顶往地面排列 至最后一排整砖层，应弹一度控制线；墙裙，踢脚线顶亦应弹高度控制线。4. 贴面砖（1 ）预先将面砖泡水凉干（一般宜隔天泡水凉干备用）。（2 ）在第一分段或分块内的面砖均应自下而上铺贴

20、。从最下一排砖的下皮位 置用钉子装好靠边尺板，靠尺板应装在当天计划完成的分段或分块内最下一排砖 的下皮位置控制线上，以此在托第一排面砖。（3 ）浇水将底子灰面湿润，先贴好第一排（最下一排）砖块下皮要紧靠装好 的靠尺板，砖面要求垂直平正，并应用压尺校正砖面及砖上皮。（4 ）以第一排贴好的砖面为基准，贴上基准点（呆使用碎块成砖），并用垂球 校正，以控制砖面出墙面尺寸和垂直度。（5 ）铺贴应从最低一皮开始，并按基准点挂线，逐排由下向上铺贴。面 砖背面应满涂水泥膏（厚度一般控制在 2 3mm内），贴上墙面后用铁抹子木 把手着力敲击，使面砖粘牢，同时用压尺校平砖面及上皮。每铺完一排应重新检 查每块面砖，

21、发现空鼓，应及时掀起加浆重新贴好。（6 ）铺贴完毕，待粘贴水泥初凝后，用清水将面砖洗干净，用白水泥浆将缝填平，完工后用棉纱、布片将表面试擦干净至不留残灰迹为止。(7 )外墙砖施工还要注意窗台、女儿墙顶的排水(滴水)坡度，注意窗框边 留设5宽8深的槽，封胶处理。屋面工程 施工工艺流程： 结构面批水泥沙浆座砌隔热砖(轻质砼300 X 300)。屋面工程必须要按屋面工程施工及验收规范进行施工。天面结构清洗干净，用水泥砂浆找平，然后铺砌隔热层。当屋面工程全部完成后，应会同甲方一起验 收，并做好防卷材防水层施工 施工顺序(1 )高低跨屋面相连的建筑物，要先铺高跨屋面，后铺低跨屋面。相同高度 屋面按照先远

22、后近的原则，还应注意从檐口处向屋脊处铺贴；从水落管处向两边“分水岭”处铺贴。(2 )特殊部位的附加层卷材，应在大面积屋面卷材施工前铺贴完毕。(3 )第三道涂刷0.7mm，第三道表干后，由技术人员检查后，进入下一道工 序。防水卷材施工的细部构造及注意事项:(1 )。铺贴卷材防水层粘结应牢固、无空鼓、损伤、滑移、翘边、起泡等缺陷。铺贴前防水材料应保持干燥，含水率不超 9%，铺贴时排气完全,(2 )卷材防水层的保护层，应牢固、结合紧密、厚度应均匀。(3 )铺贴的顺序合理，涂布时应按照先高后低，先远后近的原则进行；可合 理划分施工段，分段应尽量安排在变形缝处；先涂布排水较集中的落水口等部位, 再由低处

23、贴向至高处。保温隔热层施工 操作工艺(1 )屋面清扫干净，按设计要求范围弹出铺设墨线，按每五块隔热板弹出大方格。(2 )用1 : 3水泥砂浆，按墨线先纵横各铺砌一行隔热块，虽有墨线，但 亦必须拉线操作，以保证平整，坐砌浆应放在隔热脚位，不要过多，要保留通风 孔内干净。(3 )标准行铺好后，应向两侧和后退方向顺序达块铺砌，并拉通长线对缝的平直度进行控制，铺块间缝隙如设计无要求，则不应大于2mm，待座浆达到强 度后，用1 : 2.5水泥浆灌填块缝，并用纯水泥浆抹光缝面。施工注意事项(1 )屋面要彻底清扫干净，在铺设隔热板过程中好发现有砂浆或垃圾应随时 清扫干净，并要求每铺砌一块隔热板就要清干净一块

24、隔热板下的多余水泥砂浆, 以保证板下通气空隙干净，以免影响隔热效果和积水。(2 )每块隔热板支座位置必须适当座浆，不能干铺不放浆，以防松动。并且要拉线，保持表面平整和拼缝顺直。(3 )凡破损的隔热砖不能使用。门窗工程 铝合金门窗(1 )对进场的铝合金门窗进行验收，规格、等级、品种、型号，质量必须符 合设计及国家标准，每批门窗附件应有出厂合格证和出厂产品的验收记录。(2 )安装工作应的室内粉刷和室外粉刷找平刮糙等湿作业完毕后进行。(3 )门窗框与墙体之间的间隙应符合规范要求。(4 )首先弹出门窗洞口中心线，从中心线确定其洞口宽度，在洞口两侧弹出 同一标高水平线，且水平线在同一楼层内标高均相同，竖

25、向也应在同一垂线上， 安装位置应在墙中间。(5 )按照设计开启方向及弹线位置，将临时木楔固定(并注意门所在位置房 间的地面材料应留足间隙)，并反复校正其垂直度及水平度，然后用膨胀螺栓射钉将连接件固定在结构上，连续间距小于或等于500mm，然后再检查一遍，符 合要求后贴上保护胶纸，安好后严禁搁置脚手板或其重物。(6 )填缝：填充材料先用水泥砂浆，砂浆和框接触面应刷二度沥青酚醛清漆 后遭到在框外侧贴橡胶条软质胶带， 窗洞墙体室内外二次粉刷（装饰）不应超过 铝合金门窗外框边3mm。（7 ）门窗扇安装在室内外粉刷工程施工基本结束后进行，推拉窗扇应先装内 侧，后安外侧，旋转调整螺钉，调正滑轮与下框的距离

26、，使毛条压缩量为1-2公厘，窗上所有滑轮均应调正以便底部毛条压缩均匀，并使扇的主挺与框平行。固 定扇应装在室外侧面，并固定牢固不会脱落，确保使用安全。（8 ）密封胶的施工，清除被粘物表面的油污，铁锈，并表面保持干燥，施工后 密封胶表面平整，凹凸不能超过 1mm。（9 ）粉刷全部完成后将保护胶纸撕去，塑料胶纸在型框表面留有的胶痕，宜 用香蕉水清理干净。木门门框安装：安装时应按设计图纸要求水平标高和平面位置，按其开启方向，对应 编码安放。能通线及线锤作水平和吊直校正，然后用拉条与邻近固定物连接牢靠。砌墙前安框：应按设计要求在边框装设埋墙铁脚码（磨耳码）。门扇安装：依照图纸及设计要求确定开启方向和使

27、用小五金、门锁型号规格。用 尺量框内上、中、下尺寸，对应画在门扇上，修刨后先塞入框内校对，如不合格 再画线进行直至合适为止。小五金安装：小五金安装齐全，位置适宜，固定可靠。电气工程施工方法 1、采用传统工艺与先进的施工方法和措施相结合，根据土建和其它专业的计划 要求列出施工计划，做到整个电气安装工程快速、优质。2、预埋：预留洞采用埋套管，做木模具埋大孔、大洞，暗配管及接线盒严格按 施工规范及图纸，在浇注混凝土前准确定位、施工。混凝土浇注后及时进行检查 调整，消除偏差及漏配。3、用的管材及导线器材均应符合国家或颁布的现行技术标准，并有合格证明, 设备应有铭牌，在取得甲方及监理部门牌号的认可后方可

28、使用。4、预埋：管子的弯要不起皱折，变曲半径不小于规范要求, 线管与线槽（盒）、箱、盘柜等连接时，严禁用熔焊方式开孔，且应采用内外迫 母锁紧固定。管端螺纹外露23扣（<5毫米），管口处护线塑料套嘴。钢管暗配 采用套丝连接时，管箍两头必须焊跨接地线，两面施焊、圆钢规格、焊接长度要 符合规范要求。5、（含吊顶内）的线管排列整齐美观，支（吊）架、卡码设置合理、固定点间距 均匀，其中管卡与终端、弯头中点、电器器具或盒（箱、盘、柜）边缘的距离宜 为150 500毫米。&穿线前，钢管口应先装上螺母，以免穿线时损伤导线绝缘层，采用护口拉钢丝或铁丝接引。电缆敷设前应对电缆进行外观检查及绝缘电阻等

29、试 验，所有试验均应做好记录，以便竣工时作对比参考并归档。7、配电箱（柜）必须是指定厂家的产品，不用电气焊孔，带电器的 开启盘（柜）门应做接地处理：内接线必须严格分色，地线必须为黄绿双色，接 线时均须刷锡后接线，不能有虚接、地线串接现象。8、开关、插座的安装应确保使用功能，标高误差应在允许范围内, 缩进装饰面20毫米以上的接线盒须加套盒，不允许中间空隙，开关与灯位应对 应，开关方向一致，且必须是切断相线，插座内接线要符合要求，并不得在开关、 插座的接线端子处以套接压线方法连接其它支路，安装完毕后不应有黑边现象, 灯具线要符合要求，相线在灯芯中心，低于2.4米的灯具金属外壳应做接地处理。4.12

30、.3防雷工程施工 当用圆钢作避雷针（带）及引下线时: 连接应采用双面搭接连续焊，焊缝长度不小于直径的 6倍，焊缝外 观应良好。转角处的弯曲半径应正确，一般 R>60毫米。外露的避雷带应采用热镀锌的专门夹式支持码支持，避免支持件与 避雷带焊接。避雷针（带）及引下线应横平竖直，牢固可靠；无倾斜，弯曲和高 低起伏。2、利用建筑物钢筋引上的，也应在距首层地面1.5 1.8米处引出易于操作维护 的永久性测试点。测试点应有明显的接地标志及可靠的防损防腐措施。强弱电主要施工方法(1) 电管预留预埋：在土建支好底模后，根据施工图纸作好灯位的定位，用红漆 标出位置，在底筋扎好后，开始布管，钢管连接必须用套

31、管焊接，进出灯位盒必 须顺直。弯曲半径不小于6D,套管长度不小于3D,电气穿线电管两端用管帽包 扎保护，防止异物进入。(2) 电气管道井内的电线管安装：应先准确无误确定管线的走向位置，然后作好 支架，再安装电线管，确保线路走向符合设计规范。2.2电气配管技术要求:(1) 埋入土层的镀锌钢管应用丝接，埋入砼内钢管除外。(2) 管子的弯曲半径应符合“规范要求”，弯曲处不应出现凹凸和裂缝，弯扁程度 不应大于管子外径的10% G25及以下线管采用手动弯管器煨弯，G32以上采用 液压弯管机煨弯。(3) 管子通过建筑物的伸缩沉降缝时，应按管子建筑物伸缩缝做法施工。 进入落地配电箱的电线管管口应高出砼面50

32、mm到设备处的电线管管口应高出砼面200mm (5)配管线路线直线超过15m或直角弯超过3个时，应装中间接线盒，以便穿 线。塑料管敷设 工艺流程: 弹线定位-盒、箱、固定-管路敷设-扫管穿带线2.1弹线定位(1) 墙上盒、箱弹线定位 砖墙、大模板混凝土墙，滑模板混凝土墙盒、箱弹线定位，按弹出的水平线，对 照设计图用小线和水平尺测量出盒，箱准确位置，并标注出尺寸。(2) 加气混凝土板、圆孔板、现浇混凝土板，应根据设计图和规定的要求准确找 出灯位。进行测量后，标注出盒子尺寸位置。2.2盒、箱固定(1) 盒，箱固定应平正、牢固，灰浆饱满，纵横坐标准确。(2) 砖墙稳注盒、箱A预留盒、箱孔洞：首先按设

33、计图加工管子长度，配合瓦工施工，在距盒箱的位 置约300mn处，预留出进入盒、箱的长度，将管子甩在预留孔外，端头堵好。待 稳住盒、箱时，一管一孔的穿入盒、箱。B剔洞稳注盒、箱，再接短管：按弹出水平线，对照设计图找出盒、箱的准确位 置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇 湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号的 水泥砂浆将盒、箱按要求稳入洞中，待水泥砂浆凝固后，再接短管入盒、箱。(3) 大模板混凝土墙稳住盒、箱：A在模板上打眼，用螺丝将盒、箱固定在模板上。B用穿筋盒直接固定在钢筋上。在拆模前及时将固定盒、箱的螺丝拆除。(4) 滑模板混

34、凝土墙稳住盒、箱:A预留孔洞，下套盒、箱，然后拆除套，再稳住盒、箱;B用螺丝将盒、箱固定在扁铁上，然后再将扁铁焊在钢筋上，或直接用穿筋盒固 定在钢筋上，并根据墙的厚度焊好支撑钢筋。(5) 加气混凝土块，圆孔板稳住灯头盒。标注灯位的位置，先打孔，然后由下向 上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板，待 配管后，用高标号水泥砂浆稳住。管路敷设 (1)配管要求A硬质塑料管的连接可采用直接粘接法进行连接，接口处应该用胶粘剂粘接牢固;B敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过15m时，或直角弯 有3个且长度超过8m时，均应在中途装设接线盒。C剔槽敷管应加以固定并用高

35、标号水泥砂浆保护，保护层不得小于15mmD在加气混凝土板内剔槽敷管时，只允许沿板缝剔槽，不允许剔横槽及剔断钢筋。同时剔槽的宽度和深度均应大于管外径 5mmE滑模板内的竖向立管不许有接头。F管子最小弯曲半径，管子弯曲处的弯扁度如表3-3-1所示。(2)砖墙敷管A管路连接。可采用套管粘接法或端头连接。在管路两侧钉上钉子，并用铅丝将 管子绑牢，然后用水泥砂浆把槽沟抹平。B管进盒、箱连接。可采用粘接或端头连接。管进入盒、箱不允许内进外出，应 与盒、箱里口平齐，一管一孔，不允许开长孔。(3) 大模板混凝土墙、滑模板混凝土墙配管时，应先将管口封堵好，管穿盒内不 断头，管入盒后，管路沿着钢筋敷设，并有铅丝将

36、管绑扎在钢筋上。扫管、穿带 线时，将管口与盒、箱里口切平。照明管内穿线安装工程 工艺流程: 选择导线-穿带线- 扫管-放线及断线-导线与带线的绑扎-带护口T导线连 接-导线焊接-导线包扎-线路检查绝缘摇测 电线安装要点: a管内导线的总截面积(包括外护层)，不应超过管子截面积的40% b导线穿入钢管后，应在管口处安装护套，保护导线，导线从电线管口引到电机 设备接线箱部分，需穿软管加以保护。c导线在管内、线槽内不应有接头或扭接。d导线在垂直管路内敷设，距离超过 20m时，为减少导线的下垂力，应在接线盒 内加以固定。e不同系统、不同电压系统，不同电压等级，不同电流类别的线路不应在同一管 内或同一槽

37、孔内。f导线、地线槽内敷设时，应按规定距离给予固定，并标注编号标记。g铜芯导线的中间连接和分支连接应使用熔焊，线夹或压接法连接。h超过2.5mm2多股铜芯线终端应焊接或压接接线端子后再与电器设备的接线端 子连接。i接地线应采用黄、绿二色的双色绝缘多股铜芯线做为接地线。选择导线(1) 应根据设计图要求选择导线，导线应使用聚氯乙烯铜芯绝缘导线。(2) 相线、零线及保护地线的颜色应加以区分，用黄绿颜色的导线做保护地线, 淡蓝颜色导线做零线。穿带线 (1)穿带线的目的是检查管路是否畅通，管路的走向及盒、箱的位置是否符合设 计及施工图的要求。穿带线的方法:A带线一般均采用1.2 2.0mm的钢丝。先将钢

38、丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有10 15cm的余量。B在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。C穿带线受阻时，应用两根钢丝同时搅动，使两根钢丝的端头互相钩绞在一起, 然后将带线拉出。D阻燃型塑料波纹管的管壁呈波纹状，带线的端头要弯成圆形。清扫管路(1) 清扫管路的目的是清除管路中的灰尘，泥水等杂物。(2) 清扫管路的方法：将布条的两端牢固的绑扎在带线上，两人来回拉动带线, 将管内杂物清净。放线及断线 放线:A放线前应根据施工图对导线的规格、型号进行核对。B放线时导线应置于放线架或放线车上。断线 剪断导线时，导线的预留长度应按以下

39、四种情况考虑:A接线盒、开关盒、插销盒及灯头盒内导线的预留长度应为15cm.B配电箱内导线的预留长度应为配电箱箱体周长的1/2。C出户导线的预留长度应为1.5m。D公用导线在分支处，可不剪断导线而直接穿过。导线与带线的绑扎 （1）当导线根数较少时，例如二至三根导线，可将导线前端的绝缘层削去，然后 将线芯直接插入带线的盘圈内并折回压实， 绑扎牢固。使绑扎处形成一个平滑的 锥形过渡部位。（2）当导线根数较多或导线截面较大时， 可将导线前端的绝缘层削去，然后将线 芯斜错排列在带线上，用绑线缠绕绑扎牢固。使绑扎接头处形成一个平滑的锥形 过渡部位，便于穿线。管内穿线 （1）钢管（电线管）在穿线前，应首先

40、检查各个管口的护口是否齐整，如有遗漏和 破损，均应补齐和更换。当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。两人穿线时，应配合协调， 一拉一送。穿线时应注意下列问题:A同一交流回路的导线必须穿于同一管内。B不同回路、不同电压和交流与直流的导线， 不得穿入同一管内，但以下几种情况除外:（a）标称电压为50V以下的回路；（b）同一设备或同一流水作业线设备的电力回路和无特殊干扰要求的控制回路；（C）同一花灯的几个回路；（d）同类照明的几个回路，但管内导线总数不应多于8根。C导线在变形缝处，补偿装置应活动自如。导线应留有一定的余度。D敷设于垂直管路中的导线，当超过下列长度时，应在管口处

41、和接线盒中加以固 定：1）截面积为50平方毫米及以下的导线为30m 2）截面积为70 95平方毫米 的导线为20m 3）截面积在180 240平方毫米之间的导线为18m导线连接 （1）导线连接应具备的条件:A导线接头不能增加电阻值。B受力导线不能降低原机械强度。C不能降低原绝缘强度。为了满足上述要求，在导线做电气连接时，必须先削掉绝缘再进行连接，而后加 焊，包缠绝缘。(2)剥削绝缘使用工具及方法:A剥削绝缘使用工具: 由于各种导线截面，绝缘层薄厚程度、分层多少都不同，因此使用剥削的工具也 不同。常用的工具有电工刀、克丝钳和剥削钳，可进行削、勒及剥削绝缘层。般4平方毫米以下的导线原则上使用剥削钳

42、， 但使用电工刀时，不允许采用刀在 导线周围转圈剥削绝缘层的方法。B剥削绝缘方法:(a) 单层剥法：不允许采用电工刀转圈剥削绝缘层，应使用剥线钳。(b) 分段剥法：一般适用于多层绝缘导线剥削，如编织橡皮绝缘导线，用电工刀先削去外层编织层，并留有约1.2m m的绝缘台，线芯长度随接线方法和要求的 机械强度而定。(c) 斜削法：用电工刀以45度角倾斜切入绝缘层，当切近线芯时就应停止用力, 接着应使刀面的倾斜角度改为15度左右，沿着线芯表面向前头端部推出，然后 把残存的绝缘层剥离线芯，用刀口插入背部以 45度角削断。C单芯铜导线的直线连接：(a) 绞接法：适用于4平方毫米及以下的单芯线连接。 将两线

43、互相交叉，用双手同时把两芯线互绞两圈后，将两个线芯在另一个芯线上缠绕5圈，剪掉余头。(b) 缠绕卷法：有加辅助线和不加辅助线两种，适用于6平方毫米及以上的单芯 线的直线连接。将两线相互并合，加辅助线后用绑线在并合部位中间向两端缠绕 (即公卷)，其长度为导线直径10倍，然后将两线芯端头折回，在此向外单独缠 绕5圈，与辅助线捻绞2圈，将余线剪掉。(4) 单芯铜线的分支连接：A绞接法：适用于40平方毫米以下的单芯线。用分支线路的导线往干线上交叉, 先打好一个圈结以防止脱落，然后再密绕 5圈。分线缠绕完后，剪去余线。B缠卷法：适用于6.0平方毫米及以上的单芯线的连接。将分支线折成90度紧 靠干线，其公

44、卷的长度为导线直径的10倍，单卷缠绕5圈后剪断余下线头。(5) 多芯铜线直接连接：首先用细砂布将2/3，将外侧线芯用其中的一根线多芯铜导线的连接共有三种方法，即单卷法、缠卷法和复卷法。线芯表面的氧化膜清去，将两线芯导线的接合处的中心线剪掉 做伞状张开，相互交错叉成一体，并将已张开的线端合成一体。A单卷法：取任意一侧的两根相邻的线芯，在接合处中央交叉, 芯做为绑线，在导线上缠绕57圈后，再用另一根线芯与绑线相绞后把原来的绑线压住上面按上述方法缠绕，其长度为导线直径的10倍，最后缠卷的线端与 一条线捻绞2圈后剪断。另一侧的导线依次进行。注意应把线芯相绞处排列在 条直线上。B缠卷法：与单芯铜线直线缠

45、绕连接法相同。C复卷法：适用于多芯软导线的连接。把合拢的导线一端用短绑线做临时绑扎、 以防止松散，将另一端线芯全部紧密缠绕3圈，多余线端依次阶梯形剪掉。另一 侧也按此方法办理。(6)多芯铜导线分支连接A缠卷法：将分支线折成90度紧靠干线。在绑线端部适当处弯成半圆形，将绑 线短端弯成与半圆形成90度角，并与连接线靠紧，用较长的一端缠绕，其长度 应为导线结合处直径5倍，再将绑线两端捻绞2圈，剪掉余线。B单卷法：将分支线破开(或劈开两半)，根部折成90度紧靠干线，用分支线其中的一根在干线上缠圈，缠绕3 5圈后剪断，再用另一根线芯继续缠绕3-5圈 后剪断，按此方法直至连接到两边导线直径的 5倍时为止，

46、应保证各剪断处在同 一直线上。C复卷法：将分支线端破开劈成两半后与干线连接处中央相交叉，将分支线向干10倍。线分别紧密缠绕后，余线按阶梯形剪断，长度为导线直径的 (7)铜导线在接线盒内的连接：A单芯线并接头：导线绝缘台并齐合拢。在距绝缘台约12mn处用其中一根线芯 在其连接端缠绕57圈后剪断，把余头并齐折回压在缠绕线上。B不同直径导线接头：如果是独根(导线截面小于2.5平方毫米)或多芯软线时,则应先进行涮锡处理。再将细线在粗线上距离绝缘台15mn处交叉，并将线端部 向粗导线(独根)端缠绕5 7圈，将粗导线端折回压在细线上。C尼龙压接线帽：适用于 2.5平方毫米以下铜导线的压接，其规格有大号、中

47、 号、小号三种。可根据导线的截面和根数选择使用。其方法是将导线的绝缘层削 掉后，线芯预留15mm勺长度，插入接线帽内，如填不实，可以再用1 2根同材 质同线径的导线插入接线帽内，然后用压接钳压实即可。D加强型绝缘钢壳螺旋接线钮(简称接线钮)：6平方毫米及以下的单芯铜、铝导 线在用接线连接时，剥去导线的绝缘后，在连接时，把外露的线芯对齐顺时针方 向拧花，在线芯的1.2m m处剪去前端，然后选择相应的接线钮顺时针方向拧紧。要把导线的绝缘部分拧入接线钮的上端护套内。(8)套管压接: 套管压接法是运用机械冷态压接的简单原理， 用相应的模具在一定压力下将套在 导线两端的连接套管压在两端导线上， 使导线与

48、连接管间形成金属互相渗漏， 两 者成为一体构成导电通路。要保证冷压接头的可靠性，主要取决于影响质量的三 个要点：即连接管形状、尺寸和材料；压模的形状、尺寸；导线表面氧化膜处理。具体做法如下：先把绝缘层剥掉，清除导线氧化膜并涂以中性凡士林油膏(使导 线表面与芯线分别在铝套管的两端插入， 各插到套管一半处；当采用椭圆形套管 时，应使两线对插后，线头分别露出套管两端 4mm然后用压接钳和压模压接、 压接模数和深度应与套管尺寸相对应。(9)接线端子压接: 碰伤线芯，将线芯紧紧地绞在一起，清除套管、接线端子孔内的氧化膜，将线芯多股导线可采用与导线同材质且规格相应的接线端子。削去导线的绝缘层，不要插入，用

49、压接钳压紧。导线外露部分应小于1-2mm (10)导线与平压式接线柱连接:A单芯线连接： 用一字或十字机螺丝压接时，导线要顺着螺钉旋进方向紧绕一圈后再紧固。 不允 许反圈压接，盘圈开口不宜大于 2mmB多股铜芯软线用螺丝压接时，先将软线芯作成单眼圈状，涮剔后，将其压平再 用螺丝加垫紧牢固。注意：以上两种方法压接后外露线芯的长度不宜超过 1 2mm (11)导线与针孔式接线桩连接(压接):把要连接的导线的线芯插入接线桩头针孔内，导线裸露出针孔1 2mm针孔大于导线直径1倍时需要折回头插入压接。线路检查及绝缘摇测 （1）线路检查: 接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合

50、设计 要求及有关施工验收规范及质量验评标准的规定。不符合规定时应立即纠正，检 查无误后再进行绝缘摇测。（2）绝缘摇测: 照明线路的绝缘摇测一般选用 500V,量程为0500血的兆欧表。测量线路绝缘电阻时，兆欧表上有三个分别标有“接地”（E）; “线路”（L）; “保 护环”（G）的端钮。可将被测两端分别接于 E和L的两个端钮上。一般照明绝缘线路绝缘摇测有以下两种情况:A电气器具未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开，开关盒内 导线连通。摇测应将干线和支线分开，一人摇测，一人应及时读数并记录。摇动 速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。B电气器具全部安装完在

51、送电前进行摇测时，应先将线路上的开关、刀闸、仪表、 设备等用电开关全部置于断开位置， 摇测方法同上所述，确认绝缘摇测无误后再 进行送电试运行。照明的开关、插座安装工程 工艺流程: 清理-接线-安装 清理 用錾子轻轻地将盒子内残存的灰块剔掉， 同时将其它杂物一并清出盒外，再用湿 布将盒内灰尘擦净。接线 （1） 一般接线规定A开关接线：（a）同一场所的开关切断位置应一致，且操作灵活，接点接触可靠;（b）电器、灯具的相线应经开关控制。B插座接线：（a）单相两孔插座有横装和竖装两种。横装时，面对插座的上极接 相线，下极接零线。（b）单相三孔的接地线均应在上方，左零右火。（2）安装开关、插座准备。将导线

52、按顺注意线芯不先将盒内甩出的导线留出维修长度， 削出线芯，注意不要碰伤线芯。时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。得外露。开关、插座安装 （1） 一般安装规定A开关安装规定：（a）拉线开关距地面的高度一般为 23m距门口为150 200mm 且拉线的出口应向下；（b）扳把开关距地面的高度为1.4m,距门口为150 200mm （c）暗装开关的面板应端正、严密并与墙面平；（d）开关位置应与灯位相对应，同 一室内开关方向应一致；（e）成排安装的开关高度应一致，高低差不大于2mm拉 线开关相邻间距一般不小于20mm （f）多

53、尘潮湿场所和户外应选用防水瓷制拉线 开关或加装保护箱；（g）在易燃、易爆和特别潮湿的场所，开关应分别采用防爆 型、密闭型，或安装在其它处所控制；（h）民用住宅严禁装设床头开关；（i）明线 敷设的开关应安装在不少于15mm厚的木台上。B插座安装规定：（a）暗装插座距地面不应低于30cm； （b）同一室内安装的插座 高低差不应大于5mm成排安装的插座高低差不应大于 2mm（C）暗装的插座应有 专用盒，盖板应端正严密并与墙面平；（d）落地插座应有保护盖板。（2）暗装开关、插座安装：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入 盒内（如果盒子较深，大于2.5cm时，应加装套盒

54、），对正盒眼，用机螺丝固定牢 固。固定时要使面板端正，并与墙面平齐。灯具安装 照明器具应具备下列条件：对照明器具有妨碍的模板、脚手架应拆除，房间粉刷 工作结束，照明器具安装前应进行清洁检查，试灯后进行灯具安装，灯具安装方式按设计施工，成排偏差小于 2毫米，灯具的固定应符合设计和下列要求: 灯具重量在1Kg以内的普通吊线灯，可采用导线自身吊装;灯具重量在1Kg以上的吊灯应采用吊链安装，灯线不应承受力;采用钢管作灯具吊杆时，钢管内径不小于 10毫米;嵌入顶棚内的灯具应固定在专用的支架上， 灯具边缘应与顶棚的装修线吻合，灯 线应留有余量，电源线不应贴在灯具的外壳上。灯具安装距地低于2.4m时，灯具其

55、金属外壳必须进行接地，？接地顶棚内的灯具 安装时，灯具的灯头引线应用金属软管保护， 其保护软管长度不超过一半，调整 灯具的边框与顶棚装修直线应平行。所有灯具的支架、吊架、固定点位置的确定必须符合牢固安全、整齐美观的原则,为此，所有支架、吊架、固定点的制作、选定、位置及安装方式，应依据图纸和现场具体情况会同土建技术部门协商提出明确方案,报业主监理批准后执行。部分施工做法见下图:J -3.盒式荧光灯壁装方法图19.0.18无吊顶荧光灯做法接地卡(b)方式二盒式荧光灯1.盒式荧光灯顶装方法与喷淋头、风灯具安装牢固端正，位置美观正确。所有吊顶上灯具应排列规律, 口等保持间距，整齐划一，保证有良好的视觉
