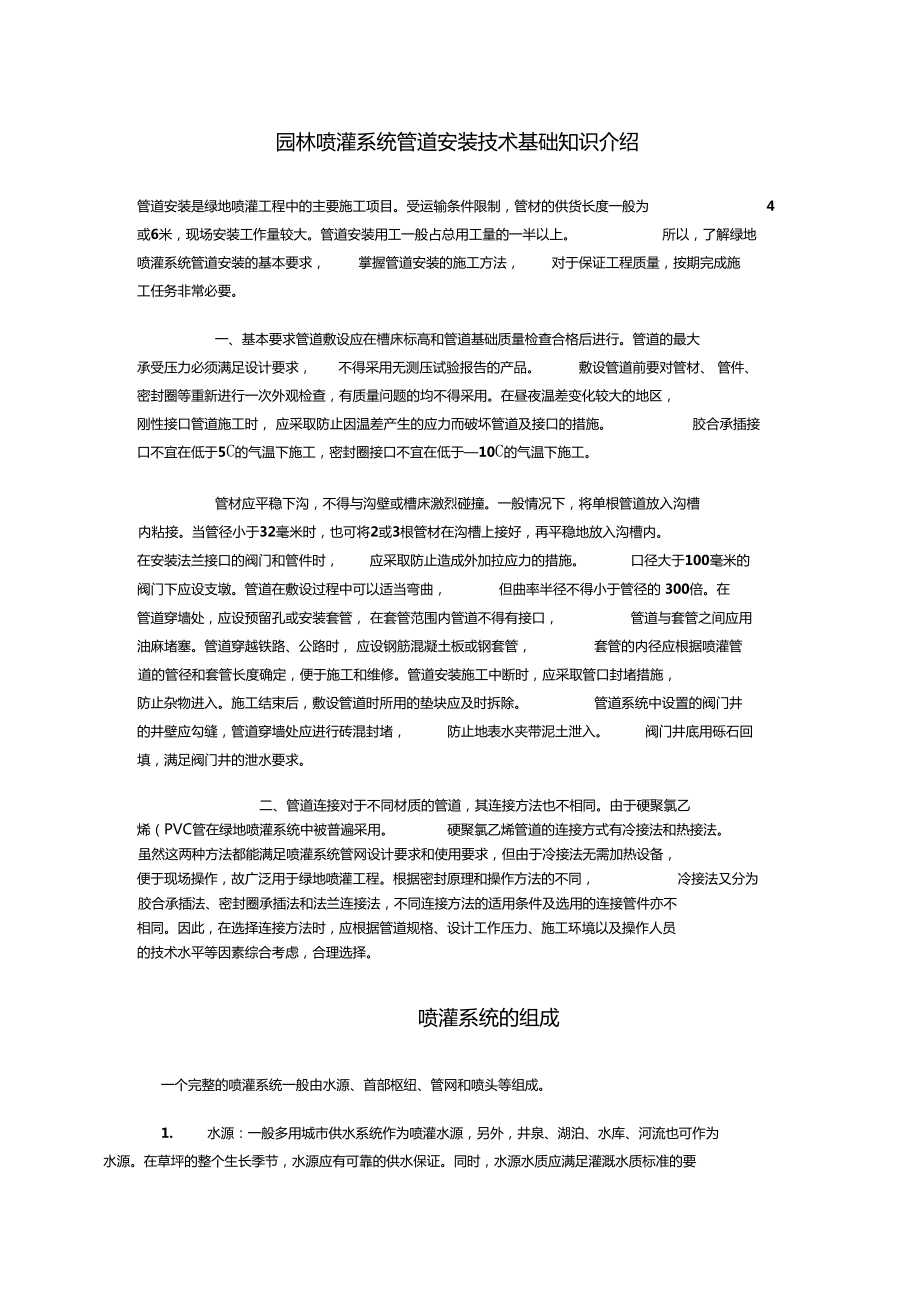

园林喷灌系统管道安装技术基础知识介绍要点

1、园林喷灌系统管道安装技术基础知识介绍管道安装是绿地喷灌工程中的主要施工项目。受运输条件限制，管材的供货长度一般为4或6米，现场安装工作量较大。管道安装用工一般占总用工量的一半以上。所以，了解绿地喷灌系统管道安装的基本要求，掌握管道安装的施工方法，对于保证工程质量，按期完成施工任务非常必要。一、基本要求管道敷设应在槽床标高和管道基础质量检查合格后进行。管道的最大承受压力必须满足设计要求，不得采用无测压试验报告的产品。敷设管道前要对管材、 管件、密封圈等重新进行一次外观检查，有质量问题的均不得采用。在昼夜温差变化较大的地区，刚性接口管道施工时， 应采取防止因温差产生的应力而破坏管道及接口的措施。胶

2、合承插接口不宜在低于5C的气温下施工，密封圈接口不宜在低于10C的气温下施工。管材应平稳下沟，不得与沟壁或槽床激烈碰撞。一般情况下，将单根管道放入沟槽内粘接。当管径小于32毫米时，也可将2或3根管材在沟槽上接好，再平稳地放入沟槽内。 在安装法兰接口的阀门和管件时，应采取防止造成外加拉应力的措施。口径大于100毫米的阀门下应设支墩。管道在敷设过程中可以适当弯曲，但曲率半径不得小于管径的 300倍。在管道穿墙处，应设预留孔或安装套管， 在套管范围内管道不得有接口，管道与套管之间应用油麻堵塞。管道穿越铁路、公路时， 应设钢筋混凝土板或钢套管，套管的内径应根据喷灌管道的管径和套管长度确定，便于施工和维

3、修。管道安装施工中断时，应采取管口封堵措施， 防止杂物进入。施工结束后，敷设管道时所用的垫块应及时拆除。管道系统中设置的阀门井的井壁应勾缝，管道穿墙处应进行砖混封堵，防止地表水夹带泥土泄入。阀门井底用砾石回填，满足阀门井的泄水要求。二、管道连接对于不同材质的管道，其连接方法也不相同。由于硬聚氯乙 烯（pvc管在绿地喷灌系统中被普遍采用。硬聚氯乙烯管道的连接方式有冷接法和热接法。虽然这两种方法都能满足喷灌系统管网设计要求和使用要求，但由于冷接法无需加热设备， 便于现场操作，故广泛用于绿地喷灌工程。根据密封原理和操作方法的不同，冷接法又分为胶合承插法、密封圈承插法和法兰连接法，不同连接方法的适用条

4、件及选用的连接管件亦不 相同。因此，在选择连接方法时，应根据管道规格、设计工作压力、施工环境以及操作人员 的技术水平等因素综合考虑，合理选择。喷灌系统的组成一个完整的喷灌系统一般由水源、首部枢纽、管网和喷头等组成。1. 水源：一般多用城市供水系统作为喷灌水源，另外，井泉、湖泊、水库、河流也可作为 水源。在草坪的整个生长季节，水源应有可靠的供水保证。同时，水源水质应满足灌溉水质标准的要求。2. 首部枢纽：其作用是从水源取水，并对水进行加压、水质处理、肥料注入和系统控制。 一般包括动力设备、水泵、过滤器、施肥器、泄压阀、逆止阀、水表、压力表，以及控制设备，如自 动灌溉控制器、衡压变频控制装置等。首

5、部设备的多少，可视系统类型、水源条件及用户要求有所增减。当城市供水系统的压力满足不了喷灌工作压力的要求时，可建专用水泵站或加压水泵室或专用水塔，有时可在自来水管路上加装一台管道泵即可。3. 管网：其作用是将压力水输送并分配到所需灌溉的草坪种植区域。由不同管径的管道组 成，如干管、支管、毛管等，通过各种相应的管件、阀门等设备将各级管道连接成完整的管网系统。现代灌溉系统的管网多采用施工方便、水力学性能良好且不会锈蚀的塑料管道，如PVC管、PE管等。同时，应根据需要在管网中安装必要的安全装置，如进排气阀、限压阀、泄水阀等。4. 喷头：喷头用于将水分散成水滴，如同降雨一般比较均匀地喷洒在草坪种植区域。

6、喷灌设计中的常见问题分析一、压力和流量与灌溉系统不匹配1. 压力过低喷头不能工作或喷间工作半径偏短，以水柱形式出现，喷洒不均匀，出现漏浇。这是导致喷灌工程失败的最常见因素，造成这种情况的原因主要有：水源压力不足，缺少加压装置或者加压装置选得过小；管道水头损失过大或地形起伏大（高处压力低）。2. 压力过高喷头超负荷工作，影响喷头寿命，甚至直接导致喷头破裂或损坏齿轮驱动系统。过度雾化，在风的作用下，水大量漂移，造成水资源浪费。造成这种情况的原因：水源压力过大（水泵选型偏大）或地形起伏大（低处压力咼）。3. 流量不足喷头不能工作或喷间工作半径偏短，水泵不能在正常情况下工作。造成这种情况的原因：没有掌

7、握水源的准确信息，没有考虑用水高峰期对灌溉系 统流量的影响；在水源流量有一定的情况下，喷头选型或轮灌组划分不合理，单个轮灌组的流量过大。解决办法：设计时要收集准确的水源资料（压力、流量），并结合水源资料进行正 确的喷头选型及轮灌组划分，保证水源流量能满足轮灌组的需求；进行正确的水力计算， 选择合适的管径，安装必要的增压设备或减压设备，保证喷头在正常压力范围内工作。二、缺少过滤设备或选型不合理水源除压力、流量要与系统匹配外，水质也是设计者必须要考虑的因素， 过滤不 好也是导致灌溉工程失败的重要因素。对喷灌系统，如果水质不好，可能引起：1喷头堵塞，影响喷洒均匀度或不能出水。2. 沙石等杂质高速冲击

8、齿轮驱动系统， 加速齿轮磨损，影响喷头使用寿命，导致喷头旋 转及角度调节失灵。3喷头堵塞有时会使喷头腔内压力急剧增加，远超出喷头正常工作压力，导致喷头损坏 或破裂。4.影响水泵的使用寿命。微灌系统对过滤要求更高。如果水质不好，甚至很可能引起整个系统瘫痪，因为 微灌系统的灌水器流速低、流道复杂，一旦堵塞便难以修复。设计时，应根据过滤要求（喷灌要求80-100目过滤，微喷要求80-120目过滤， 滴灌要求120-200目过滤）和水质情况（杂质类型：有机物、微生物、无机物和化学杂质） 结合管路流量选择合适的过滤设备。三、喷头选型不合理1喷头与水源压力、流量不匹配。水源压力、流量不能满足喷头的要求，影

9、响喷头喷洒效果。在进行喷头选型时，所选喷头应满足现场可供水压和流量要求。2喷头与地形、土壤类型不匹配。在小面积草坪选择远距离喷头，水浇到草坪之外，造成水资源浪费在坡地选择喷灌强度高的喷头，喷洒时形成径流，造成水资源浪费。在土壤入渗率差的地方选择喷灌强度高的喷头，喷洒时形成径流，造成水资源浪费。3. 喷头与使用场所不匹配。在运动场选用普通喷头，不耐践踏：在景观草坪选用摇臂喷头或微喷，影响景观。 在进行喷头选型时应根据使用场所选择专门喷头 （家庭、运动场、高尔夫球场）。4. 喷嘴选择不合理。360度喷头与扇形喷头选择相同喷嘴，喷灌强度不同致使喷洒不均匀。在风速较 大的地方选用标准仰角喷嘴，增加水的

10、飘移。喷嘴选得过大或过小，都会影响喷头工作半径、系统压力和流量。四、喷头布局不合理1. 喷头间距过长。没有考虑风速和水压的影响，出现喷洒不均匀甚至漏浇。这也是导致喷灌工程失败的最常见因素之一，设计时应合理布置喷头间距，充分考虑喷洒半径的影响因素，不要单纯考虑节省喷头数量。2. 边、角处理不合理。该靠边处不靠边，该顶角处不顶角，出现漏浇或浇出场地。五、轮灌组划分不合理1. 单个轮灌组喷头过多，水源供水量不足，影响喷头喷洒效果。2. 将喷灌强度相差大的喷头划在同一轮灌组（如散射喷头与旋转喷头），喷洒不均匀。3. 将需水量相差大的植物划在同一轮灌组，不能同时满足植物需水量。4. 每个轮灌组的总流量相

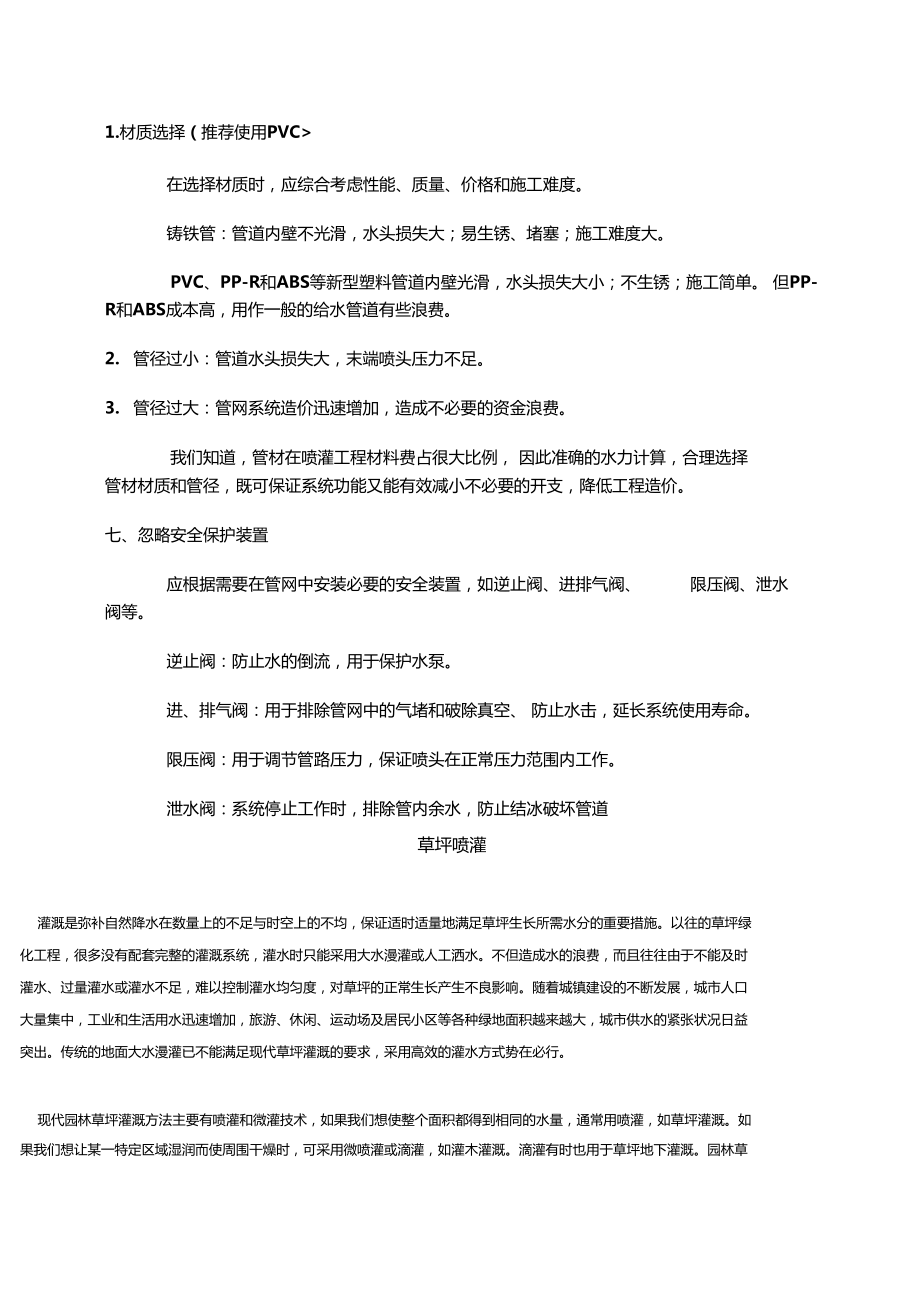

11、差大，对于首部无衡压装置的系统，致使水泵运行不稳定。六、管材选择不合理1.材质选择（推荐使用PVC>在选择材质时，应综合考虑性能、质量、价格和施工难度。铸铁管：管道内壁不光滑，水头损失大；易生锈、堵塞；施工难度大。PVC、PP-R和ABS等新型塑料管道内壁光滑，水头损失大小；不生锈；施工简单。 但PP-R和ABS成本高，用作一般的给水管道有些浪费。2. 管径过小：管道水头损失大，末端喷头压力不足。3. 管径过大：管网系统造价迅速增加，造成不必要的资金浪费。我们知道，管材在喷灌工程材料费占很大比例， 因此准确的水力计算，合理选择 管材材质和管径，既可保证系统功能又能有效减小不必要的开支，降

12、低工程造价。七、忽略安全保护装置应根据需要在管网中安装必要的安全装置，如逆止阀、进排气阀、限压阀、泄水阀等。逆止阀：防止水的倒流，用于保护水泵。进、排气阀：用于排除管网中的气堵和破除真空、 防止水击，延长系统使用寿命。限压阀：用于调节管路压力，保证喷头在正常压力范围内工作。泄水阀：系统停止工作时，排除管内余水，防止结冰破坏管道草坪喷灌灌溉是弥补自然降水在数量上的不足与时空上的不均，保证适时适量地满足草坪生长所需水分的重要措施。以往的草坪绿 化工程，很多没有配套完整的灌溉系统，灌水时只能采用大水漫灌或人工洒水。不但造成水的浪费，而且往往由于不能及时 灌水、过量灌水或灌水不足，难以控制灌水均匀度，

13、对草坪的正常生长产生不良影响。随着城镇建设的不断发展，城市人口 大量集中，工业和生活用水迅速增加，旅游、休闲、运动场及居民小区等各种绿地面积越来越大，城市供水的紧张状况日益 突出。传统的地面大水漫灌已不能满足现代草坪灌溉的要求，采用高效的灌水方式势在必行。现代园林草坪灌溉方法主要有喷灌和微灌技术，如果我们想使整个面积都得到相同的水量，通常用喷灌，如草坪灌溉。如 果我们想让某一特定区域湿润而使周围干燥时，可采用微喷灌或滴灌，如灌木灌溉。滴灌有时也用于草坪地下灌溉。园林草坪喷微灌技术以其节水、节能、省工和灌水质量高等优点，越来越被人们所认识。一、园林草坪喷灌的特点园林草坪是为改善环境、增加美感、陶

14、冶性情等目的而栽植的，因此要求它们最好常年生长皆绿，每年只需剪而不必种植。另外，草坪使土壤渗吸速度降低，要求采用少量频灌法灌溉，而且为了节约劳力和资金、提高喷灌质量的要求，园林草坪灌溉大多采用自动化控制固定式喷灌系统。要求水质和喷洒质量较为严格，特别是对高级观赏植物和高尔夫球场的草皮，要求喷灌均匀度较高，如有漏喷或喷洒过量,都会造成损失。草坪喷灌多数在夜间进行，其原因之一是草坪白天喷灌，蒸发损失大，一般夜晚喷灌时能比白天少消耗10%以上的水量;原因之二是有些草坪白天不允许喷洒，如高尔夫球场进行比赛，公园娱乐区进行文娱活动等。喷灌系统不能影响草坪的维护作业。草坪需要经常性的修剪、植保、施肥等，这

15、些作业往往由机械完成。因此，需要选择 特殊的设备。喷灌系统在满足草坪需水要求的同时，需充分注意景观和环境效果。精心设计的喷灌系统，通过正确选择喷头和进行喷点 的布置，不仅满足草坪需水，而且在灌水时可以形成水动景观效果。二、喷灌系统的组成一个完整的喷灌系统一般由水源、首部枢纽、管网和喷头组成。1水源：一般多用城市供水系统作为喷灌水源，另外，井泉、湖泊、水库、河流也可作为水源。在草坪的整个生长季节， 水源应有可靠的供水保证。同时，水源水质应满足灌溉水质标准的要求。2. 首部枢纽：其作用是从水源取水，并对水进行加压、水质处理、肥料注入和系统控制。一般包括动力设备、水泵、过滤 器、施肥器、泄压阀、逆止

16、阀、水表、压力表，以及控制设备，如自动灌溉控制器、变频控制装置等。首部设备的多少，可 视系统类型、水源条件及用户要求有所增减。当城市供水系统的压力满足不了喷灌工作压力的要求时，可建专用水泵站或加 压水泵室或专用水塔，有时可在自来水管路上加装一台管道泵。3. 管网：其作用是将压力水输送并分配到所需灌溉的草坪种植区域。由不同管径的管道组成，如干管、支管、毛管等，通 过各种相应的管件、阀门等设备将各级管道连接成完整的管网系统。现代灌溉系统的管网多采用施工方便、水力学性能良好且不会锈蚀的塑料管道，如 PVC管、PE管等。同时，应根据需要在管网中安装必要的安全装置，如进排气阀、限压阀、泄 水阀等。4.

17、喷头：喷头用于将水分散成水滴，如同降雨一般比较均匀地喷洒在草坪种植区域。园林草坪喷灌系统设计原理第二节灌溉需水量的确定畝:沟评论来源上海美时园艺有限公司作者佚名日期2007-01-10作物需水量指园林草坪植物的株间蒸发和植株蒸腾之和 株间蒸发是指通过土壤和土壤表面的水分蒸发；植株蒸腾是指作 物从土壤中吸收的水分。两者之和称为腾发量。影响需水量的因素有气象条件（温度、湿度、辐射及风速 等）、土壤性质及其含水状况、植物种类及生育阶段等。由于上 述这些影响因素错综复杂，确定灌溉需水量最可靠的办法是进行 实际观测。但往往在规划设计阶段缺乏实测资料，这时就需要根 据影响需水量的因素进行估算。估算灌溉需水

18、量的方法很多，可 通过公式进行计算，或参照表 4 1的经验数据选取：灌溉系统的设计，应满足草坪需水高峰期的日需水量，即 按最不利的条件设计，选取特定气象条件下的最高日需水量，以 使系统有足够的供水能力。我们将在后面的设计过程中讨论喷灌强度。选择适合灌溉需水量的喷头是设计者应考虑的关键因素4-1气象条件与作物需不量气象条件干杠干啄厦热干幽S霜朮显W ”2+ 5_3,乱8-5. 03.8-5. D5 0-&. 4'-£ 0-7, &7 . 6-11.4”表中，“冷”指仲夏最高气温低于21摄氏度；“暖” 指仲夏最高气温在21至32摄氏度之间；“热” 指仲夏最高气温高

19、 于32摄氏度；“湿”指仲夏平均相对湿度大于50% “干”指仲夏平均相对湿度低于 50%市绿地的喷灌设计简介摘要：从园林角度出发，介绍城市绿地喷灌系统的组成，喷头种类和应 用范围。根据绿地灌水量，灌水周期，喷头布置形式以及喷灌管道水力 计算进行的设计步骤，并由此确定绿地的喷灌制度。从而达到节水灌溉 目的并能形成良好的景观效果。关键词：喷灌灌水量喷灌制度允许首尾喷头压力差随着我国城市建设的飞速发展，人民生活水平的提高，城市绿地也更 多的出现在我们的生活中。城市绿地可以有效的净化空气、吸滞粉尘、 调节和改善小气候和美化环境的作用。相对来说，城市绿地具有乔灌结 合、功能健全、种群稳定的特点。因此，合

20、理的绿地喷灌设计是成功的 城市景观的重要因素。1喷灌系统的定义喷灌是将灌溉水通过由喷灌设备组成的喷灌系统或喷灌机组，形成具 有一定压力的水，由喷头喷射到空中，形成细小的水滴，均匀的喷洒到 土壤表面，为植物正常生长提供必要水分的一种先进灌水方法。与传统 的地面灌水方法相比，喷灌具有节水、节能、省工和灌水质量高等优点。 喷灌的总体设计应根据地形、土壤、气象、水文、植物配置条件，通过 技术经济比较确定。2喷灌系统的组成2.1水源：一般多用城市供水系统作为喷灌水源，另外，井泉、湖泊、 水库、河流也可作为水源。在绿地的整个生长季节，水源应有可靠的供 水保证。同时，水源水质应满足灌溉水质标准的要求。2.2

21、首部枢纽：其作用是从水源取水，并对水进行加压、水质处理、 肥料注入和系统控制。一般包括动力设备、水泵、过滤器、加药器、泄 压阀、逆止阀、水表、压力表，以及控制设备，如自动灌溉控制器、衡 压变频控制装置等。首部枢纽设备的多少，可视系统类型、水源条件及用户要求有所增减。当城市供水系统的压力满足不了喷灌工作压力的要 求时，应建专用水泵站或加压水泵室。2.3管网：其作用是将压力水输送并分配到所需灌溉的绿地区域。由 不同管径的管道组成，如干管、支管、毛管等，通过各种相应的管件、 阀门等设备将各级管道连接成完整的管网系统。喷灌常用的塑料管有硬 聚氯乙烯管（PVC-U ）、聚乙烯（PE）管等。应根据需要在管

22、网中安装 必要的安全装置，如进排气阀、限压阀、泄水阀等。2.4喷头：喷头用于将水分散成水滴，如同降雨一般比较均匀地喷洒 在绿地区域。喷头是喷灌系统中最重要的部件，喷头的质量与性能不仅 直接影响到喷灌系统的喷灌强度、均匀度和水滴打击强度等技术要素， 同时也影响系统的工程造价和运行费用。故应根据植物配置和土壤性质 的不同选择不同的喷头。根据喷头适用对象不同，园林喷灌喷头分类见表-1 :表-1园林喷灌喷头分类喷头名称适用对象特点微喷头花园、温室及屋顶绿地全圆或扇形喷洒，喷洒雨滴大小均匀；雾化效果好，有降温加湿作用地埋式喷头公园灌溉、公共绿地灌溉或运动场草坪喷射仰角角度可调；全圆或按所需角度喷洒；水型

23、均匀，不易形成地表径流；可更换喷嘴，易于清洗及保养摇臂喷头较大面积草坪及灌木耐磨、不锈、性能稳定；有良好的抗风能力及防沙特性；工作压力在0.15MPa时即可正常运行喷枪农田、大面积草坪、森林绿地的喷灌。射程远、雾化效果好、不易堵塞3喷灌系统的设计步骤3.1绿地设计灌水量的确定 绿地设计灌水量可按下式计算(1)其中:绿地设计灌水量（焰品）y : 土壤容量（畑血沪）:计划湿润层深度（mm） |£瓦：适宜土壤含水量上限，下限（重量百分比）叵：喷灌水的有效利用系数 一般取（0.7-0.9）当现场资料缺乏的情况下，也可参照表-2中所列经验数据选取 表-2绿地灌水量估算表城市绿地的喷灌设计简介气

24、象条件湿冷干冷湿暖干暖湿热干执日需水量(mm)2.5- 3.83.8-5.03.8-5.05.0-6.45.0-7.67.6- 11.4注：表中 冷”指仲夏最高气温低于 21 C；暖”指仲夏最高气温21 C -32 C；热”指仲夏最高气温高于 32 C；湿”指仲夏平均湿度大 于50% ；干”指仲夏平均湿度低于 50%。3.2 土壤允许喷灌强度的校核土壤的允许喷灌强度是影响选型的主要因素。土壤的允许喷灌强 度是指单位时间内喷洒在地面上的水深。喷灌系统的设计喷灌强度 不得大于土壤的允许喷灌强度。不同质地土壤允许喷灌强度可按表-3确定：表-3 土壤允许喷灌强度表土壤类别允许喷灌强度（mm/h）土壤类

25、别允许喷灌强度（mm/h）砂土20壤粘土10砂壤土15粘土8壤土12-4确定:当地面坡度大于5%时，允许喷灌强度可按表表-4 土壤允许喷灌强度表地面坡度（%）允许喷灌强度降低（%）地面坡度（%）允许喷灌强度降低（%）5-82013-20609-1240> 20753.3绿地灌水周期的确定T亠矿（2）:绿地灌水周期：日需水量，mm/d，取灌水临界期的平均日需水量其中喷灌水的有效利用系数可根据风速条件选取:风速低于 3.4m/s； =0.8-0.9风速为 3.45.4m/s =0.7-0.83.4喷灌喷头的布置喷头的布置主要包括组合形式、喷头间距等，它合的理与否，直 接关系到喷灌效果。 喷头
