欧美行业电镀标准

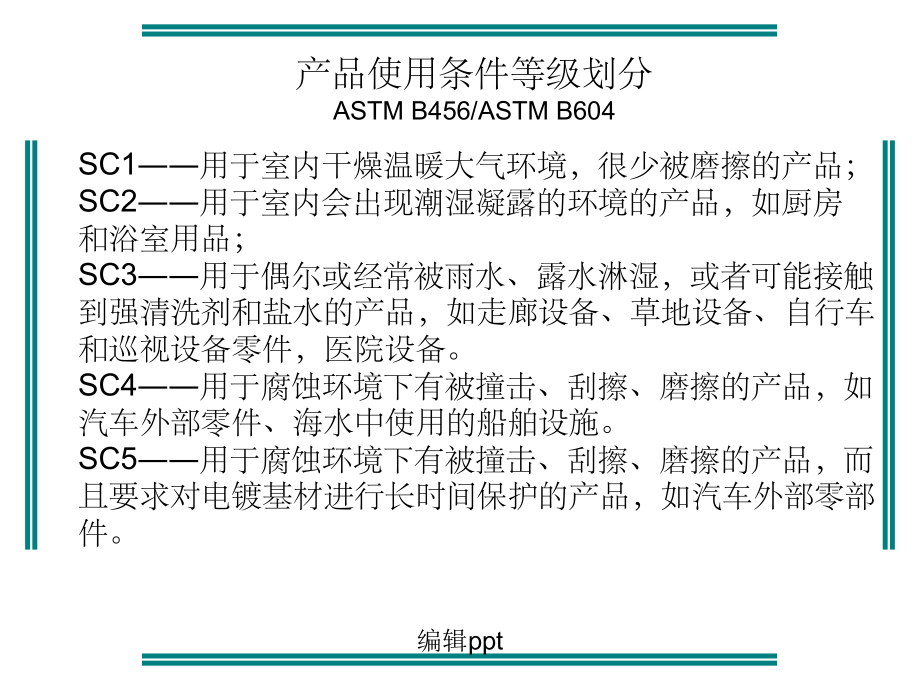

1、编辑ppt编辑pptASTM B117-2003 盐雾试验标准规范ASTM B368 -97（2003）铜加速醋酸盐雾试验规范ASTM B456-2003 铜+镍+铬和镍+铬电镀规范ASTM B571-2003 盐雾试验操作规范ASTM B604-91（2003）塑料的铜+镍+铬装饰镀层规范ASTM D3359-2002 结合力胶带测试标准方法ASTM G85 -2002 修正的盐雾试验规范ASME A112.18.1-2005 卫浴设备编辑pptSC1用于室内干燥温暖大气环境，很少被磨擦的产品；SC2用于室内会出现潮湿凝露的环境的产品，如厨房 和浴室用品；SC3用于偶尔或经常被雨水、露水淋湿

2、，或者可能接触到强清洗剂和盐水的产品，如走廊设备、草地设备、自行车和巡视设备零件，医院设备。SC4用于腐蚀环境下有被撞击、刮擦、磨擦的产品，如汽车外部零件、海水中使用的船舶设施。SC5用于腐蚀环境下有被撞击、刮擦、磨擦的产品，而且要求对电镀基材进行长时间保护的产品，如汽车外部零部件。产品使用条件等级划分ASTM B456/ASTM B604编辑pptASTM B456金属电镀标准适用范围：钢铁表面镀铜+镍+铬或镍+铬;铜或铜合金表面镀镍+铬;300系列或400系列不锈钢表面镀镍+铬;铝或铝合金表面镀铜+镍+铬;锌合金表面镀铜+镍+铬;这些镀层主要起到装饰外观和保护基材不被腐蚀。编辑pptAST

3、M B456金属电镀标准锌合金镀铜+镍+铬镀层厚度要求b镀单层亮镍D双层或多层镍r常规铬mc微裂铬Mp微孔铬SC1级别Cr0.13m其他级别Cr0.25m编辑ppt铜合金镀铜+镍+铬镀层厚度要求ASTM B456金属电镀标准b镀单层亮镍D双层或多层镍r常规铬mc微裂铬Mp微孔铬SC1级别Cr0.13m其他级别Cr0.25m编辑ppt不锈钢和铝合金镀铜+镍+铬镀层厚度要求ASTM B456金属电镀标准u不锈钢表面电镀前需要按照ASTMB254规范进行表面预处理。u铝和铝合金表面电镀前需要按照ASTM B253进行表面预处理。编辑pptn耐腐蚀性测试要求ASTM B456金属电镀标准NSS中性盐雾

4、试验AASS酸性盐雾试验CASS铜加速酸性盐雾试验编辑pptASTM B456金属电镀标准n结合力测试要求要求按照ASTM B571测试，符合要求。编辑pptASTM B604塑料电镀标准塑料镀铜+镍+铬镀层厚度要求a从酸铜溶液电沉 积延展性整平铜b镀单层亮镍d双层或多层镍r常规铬mc微裂铬Mp微孔铬SC1级别Cr0.13m其他级别Cr0.25m编辑pptASTM B604塑料电镀标准塑料镀铜+镍+铬耐腐蚀性要求编辑pptASTM B604塑料电镀标准塑料镀铜+镍+铬结合力要求卫浴件SC2：75 1小时203 1小时-30 1小时203 1小时产品电镀后242小时开始测试测试3个循环编辑ppt

5、n 涂、镀层 用于涂、镀层测试的样品必须是没经过其他测试，主要表面没有缺陷的样品。u 耐腐蚀性（5.2） 要求： 样品经过耐腐蚀测试后，显著表面任何1平方英寸范围内不能出现多于1点的表面缺陷，在合模线上不能多余3个缺陷，缺陷任何一方向的尺寸不能超过0.8mm。 测试程序 产品经过以下1种测试后，因符合要求： A）按ASTM G85的AASS测试，SC1产品测试8小时，SC2产品测试24小时； B）按ASTM B117进行NSS测试，仅对SC2产品进行24小时测试； C）按ASTM B368的CASS测试，仅对SC2产品进行4小时测试； D）按ASTM B380的腐蚀膏测试，仅对SC2产品进行4

6、小时测试；ASME A112.18.1-2005电镀标准编辑pptu结合力性能 金属件电镀层或PVD层，必须符合ASTM B571标准的以下1种测试：A）弯折测试；B）锉刀测试；C）刀片测试；D）热振测试。ASME A112.18.1-2005电镀标准编辑ppt 塑料件电镀层或PVDp 电镀塑料件，包括电镀后进行喷涂处理的零件，经过thermal cycle测试后，必须符合以下要求： 显著表面没有表面缺陷出现； 非显著表面、口边缘、合模线允许存在不超过6mm的细微裂纹，但镀层与基材间不应脱离； 注胶口周边6mm范围内，允许存在不超过6平方mm的起泡。但如果注胶口在显著面6mm范围内，则应该符合

7、A）条要求。p 产品进行thermal cycle测试前需要经过仔细外观检验，任何表面瑕疵都应该注意识别并标记，在测试后评估时，不考虑这些瑕疵。在空气中，样品需要经过以下4个thermal cycle测试，每个循环包括以下4个步骤：A）-402 测试20min1h；B）20 5 放置20min以上；C）75 2 测试20min1h；D）20 5 放置20min以上。p 温度的检测点应该在样品放置区域的中心距离50mm范围内，步骤A和C的时间不应超过1小时。测试期间要确保空气循环流通，样品表面不相互大面积接触或与试验箱接触。ASME A112.18.1-2005电镀标准编辑ppt性能要求和测试方

8、法n 喷涂件 喷涂产品结合力按照ASTM D3359标准的方法A进行测试，应该达到3A级要求。 装饰性喷涂产品除了需要符合以上要求外，还需要符合以下要求： 水浸泡：样品应该在381的蒸馏水中浸泡240.5h，不能出现表面缺陷； 肥皂水和清洗剂测试：将以下液体各2滴分别滴在样品（最好在平面上）不同位置，保持16h：氨水（NH4OH）21%氢氧化钠（NaOH）24%甲醇（CH3OH）100%Triton X-100100% 落砂测试： 样品按照ASTM D968 的方法A 用12L的砂子进行测试，测试后没有底材外露现象。编辑pptEN248卫浴龙头镀镍铬技术规范2002版编辑pptEN248要求n外观检验要求：在7001000LUX灯光下，距离样品300mm用肉眼直接观察大约10秒。n耐腐蚀要求按照ISO9227进行NSS 200小时测试，喷雾测试100小时候，停止喷雾48小时，样品保留在实验箱内，然后继续喷雾100小时。试验后样品表面A区腐蚀面
