机械识图及CAD基本操作

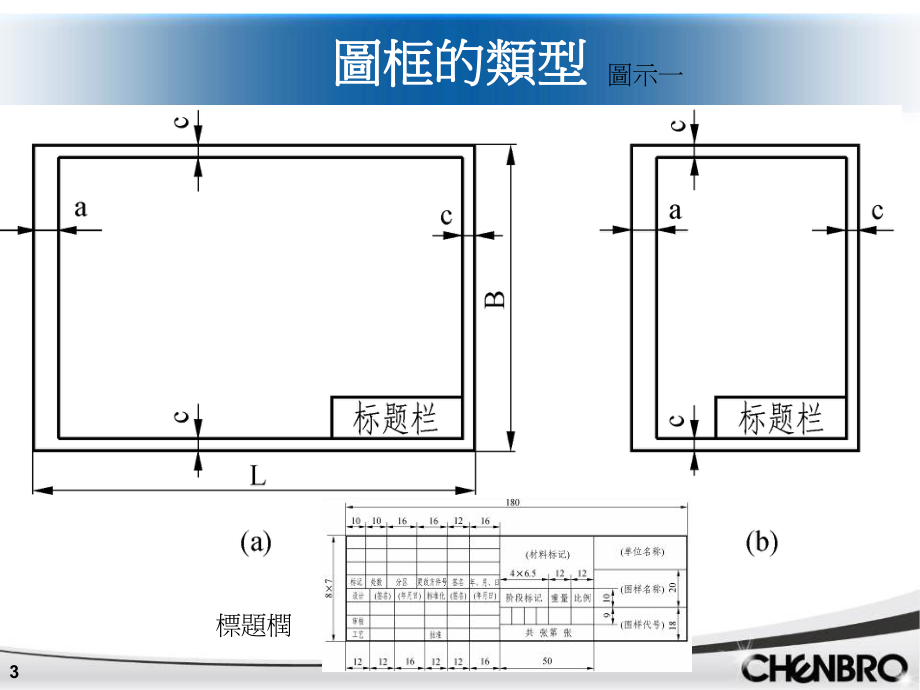

1、Date : 2021/12/16機械機械“识识”圖及圖及CADCAD的基本操作的基本操作2前言前言 圖樣已成為現代社會生產中，人們傳遞技術信息和設計思想的媒介與工具，也是品保管控品質的一項標准，所以品保需要具備一定的看圖能力。 識圖只是機械制圖這一門學科裡面的一部分，學好識圖可以： 1.准確的讀懂圖紙內的信息，以了解相關的要求和標准。 2.培養空間想象能力，且為制械制圖打下基礎。圖框的類型圖框的類型3標題橍圖示一國家標准的一些規定國家標准的一些規定41.字体字体 图样中使用的字体必须做到：字体工整、笔划清楚、间隔均匀、排列整齐。 2图线图线 国家标准技术制图图线（GB/T174501998）

2、规定了工程图样中各种图线的名称、型式及其画法。常用图线的名称、型式、宽度以及在图样上的应用见圖示三。图线的画法规定如下。 （1）粗线的宽度（d）应根据图形的大小和复杂程度的不同，在0.52mm之间选择，应尽量保证在图样中不出现宽度小于0.18mm的图线。细线的宽度约为d/3。图线宽度的推荐系列为：0.13mm，0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm和2mm。 （2）同一图样中，同类图线的宽度应一致。虚线、点划线及双点划线的线段长度和间隔应各自大致相等。 （3）两条平行线（包括剖面线）之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于0.7mm。

3、 （4）绘制相交中心线时，应以长划相交，点划线起始与终了应为长划。一般中心线应超出轮廓线35mm为宜。 （5）绘制较小图时，允许用细实线代替点划线。5圖線型應用圖線型應用圖示二尺寸標注尺寸標注61 1基本规则基本规则 （1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 （2）图样中（包括技术要求和其他说明）的尺寸，以mm为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。 （3）图样中所标注的尺寸，为该图样所示机件的最后完工的尺寸，否则应另加说明。 （4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形

4、上。2 2尺寸的组成尺寸的组成 尺寸一般由尺寸界线、尺寸线和尺寸数字等组成。 （1）尺寸界线 尺寸界线用来表示所注尺寸的范围。 （2）尺寸线 尺寸线用来表示所注尺寸的度量方向。 （3）尺寸数字 尺寸数字用以表示所注机件尺寸的实际大小。3 3尺寸的種類尺寸的種類 為了將零件上各結構的尺寸標注完整，一般需要標注以下三類尺寸： 定型尺寸 確定組合體各組成部分的長，寬，高三個方向的大小尺寸。 定位尺寸 表示組合各組成部分相對應位置的尺寸。 總體尺寸 表示組合體外形大小的總長，總寬，總高尺寸。 7 4尺寸标注種類尺寸标注種類 對稱標注 基准標注 坐標標注 5标注要点标注要点 （1）重要尺寸，如总体的长、

5、宽、高尺寸，孔的中心位置等应直接注出，而不应由其他尺寸计算求得。 （2）不能注成封闭尺寸链，应选择允许误差最大处作开环，如图2-9所示。 （3）对称结构应将对称中心线两边的结构合起来标注，不可只标注一边，如图2-10所示。 （4）尽量避免在虚线处标注尺寸（不清晰，易误解）。 （5）对斜角、凸台和槽等结构应将尺寸标注在反映其特征的图形上，如图2-11所示。 （6）相互平行并列的尺寸应使大尺寸在外，小尺寸在内，不得互相穿插。 （7）零件上的相贯线、截交线处不标注尺寸（可由投影关系求得），尽量将尺寸集中标注在主视图上。尺寸標注尺寸標注對稱標注對稱標注8圖示三基准標注基准標注9圖示四10圖示五工程圖紙

6、工程圖紙11圖示六標題橍標題橍12機種名非特指定數值公差材質單位視角比例圖號版本零件名变更内容描述变更版本变更時間及負責人圖示七13名詞說明名詞說明零件名:即產品名稱（參考料號編碼原則）機種名:一般用開發時適用機種名命名（可多個機種共用）非特指定數值公差：在圖紙尺寸內未標示特定公差的尺寸均使用此標。 注意：1度60分 即：160. 材質：零件材質。 單位： 國內常用公制mm.國外圖面用英制inch. 換算關系：1英寸25.4mm. 即：125.4mm视角：国内（國標要求）常用第一角畫法，国外（美/日等）用第三角畫法。 第一视角 人 物 图 第三视角 人 图 物比例：图纸中图形与其实物相应要素的

7、线性尺寸之比。圖紙放大/縮小比例，但標注的尺寸為原尺寸。 2：1 放大兩倍 1：2 縮小兩倍14第一角和第三角對比第一角和第三角對比圖示八15投影投影1 1投影法的分類投影法的分類 1.中心投影法 投影線匯交一點的投影法。用這種方法所得的投影稱為中心投影（如投影儀） 2.平行投影法 投射線相互平行的投影法，稱為平行投影法。 a.斜投影法 投射線與投影面相傾斜的平行投影法。 b.正投影法 投射線與投影面相垂直的平行投影法。 *由於正投影法的投影線相互平行且垂直於投影面，所以，當空間平面圖形平行於投影面時，其投影將反映該平面圖形的真實形狀和大小，即使改變它與投影面之間的距離，其投影形狀和大小也不會

8、改變，因此，繪製機械圖主要採用正投影法。2 2. .基本視圖：基本視圖： 主視圖 俯視圖 左視圖 右視圖 仰視圖 後視圖3 3. .視圖的種類：視圖的種類： 1.局部視圖： 將物體的某一部分向基本投影面投射所得的視圖。 2.斜視圖：物體向不平行於基本投影面的平面投射的視圖。 3.剖視圖：假想用剖切面剖開物體，將處在觀察者和剖切面之間的部分移去，而將其余部分向投影面投射所得的圖形。又可分為全剖，半剖，局部剖三種。 4.斷面圖：假想用剖切面裝物體的某處切斷，僅畫出該剖切面與物體接觸部分的圖形。又可分移出斷面，重合斷面。16六個視圖的展開六個視圖的展開圖示九17視圖視圖局部視圖局部視圖斜視圖斜視圖剖

9、視圖剖視圖斷面圖斷面圖圖示十18三視圖三視圖三視圖的關系三視圖的關系 長對正 主，俯視圖等長。 高平齊 主，左視圖等高。 寬相等 俯，左視圖等寬。圖示十一19零件配合零件配合1 1配合：配合：基本尺寸相同，相互結合的孔和軸公差帶之間的關系，稱之為配合。由於實際也和軸的實際尺寸不同，裝配後可能產生“間隙”或“過盈”。 間隙：孔的尺寸減去相配合的軸的尺寸之差為正。 過盈：孔的尺寸減去相配合的軸的尺寸之差為負。2 2. . 配合的分類：配合的分類： 間隙配合:具有間隙的配合（包括最小間隙等於零）。主要用於孔，軸間的活動連接。 過盈配合：具有過盈的配合（包括最小過盈等於零）。主要用於孔，軸間的緊固連接。 過渡配合:可能具有間隙或過盈的配合。主要用於孔，軸的定位連接。 20CAD的基本操作的基本操作圖示十二21“標注標注”工具椚的識識及使用工具椚的識識及使用線性對齊弧長半徑直徑坐標折彎角度快速繼續公差編輯標注標注更新標注樣式管理器基線快速引線圓心編輯標注文字角度圖示十三22“修改修改”工具椚的識識及使用工具椚的識識及使用刪除複製鏡像陣列旋轉偏移移動比例拉伸延伸打斷倒角炸開修剪打斷於點合並倒圓角圖示十四23捕捉功能的使用捕捉功能的使用啟用對象捕捉功能 在CAD介面左下邊，單擊鼠標右鍵，然後選擇需要
