JDPaint基础教程文档

1、第一章 JDPaint 5.19 简介1.1 CNC 雕刻与 JDPaint 5.191.1 CNC 雕刻与 JDPaint 5.19传统的雕刻是手工业的一个分支，加工产品的质量取决于雕刻人员的经验技巧，从学徒到师傅需要很长的时间，很多高超的技能还需要在今后的实践中不断的摸索和领悟。因为雕刻技能的继承性比较差，所以整个行业的发展十分缓慢，经过多个世纪的发展，手工雕刻技术仍然没有明显的变化。在近十几年中，由于计算机技术、信息技术、自动化技术在许多行业中得到了广泛应用，包括机械制造、金融、交通、管理等生产流通领域，极大地推动了这些行 业的发展。多年来，人们一直希望这些先进的生产技术能应用到雕刻这个

2、传统而古老的行业 中。计算机数控雕刻技术（简称CNC雕刻技术）和计算机数控雕刻机（简称 CNC雕刻机）的出现终于把人们这个多年的梦想变成了现实。CNC雕刻技术是传统雕刻技术和现代数控技术结合的产物，它秉承了传统雕刻精细轻巧、 灵活自如的操作特点， 同时利用了传统数控加工中的自动化技术，并将二者有机的结合在一起，成为一种先进的雕刻技术。所有这些技术最终都是通过CNC雕刻机转化为真正的生产能力。CNC雕刻机集计算机辅助设计技术（ CAD技术）、计算机辅助制造技术（CAM技术）、 数控技术（NC技术）、精密制造技术于一体，是目前最先进的雕刻设备，代表了最先进的雕刻技术。使用CNC雕刻技术和CNC雕刻

3、机已经成为雕刻行业的一种潮流。1.1.1 CNC雕刻的特点CNC雕刻来源于手工雕刻和传统数控加工，它与二者存在着相同点，同时又存在着一些区 别。同任何先进的生产技术一样，CNC雕刻在弥补手工雕刻和传统数控加工的不足之处的同时，总是最大可能地吸取了二者的优点，将它们融会贯通，逐渐形成CNC雕刻的特点。1、CNC雕刻的加工对象CNC雕刻的主要加工对象为文字、图案、纹理、小型复杂曲面、薄壁件、小型精密零件、 非规则的艺术浮雕曲面等，这些对象的特点是：尺寸小、形态复杂、成品要求精细。2、CNC雕刻加工的工艺特点CNC雕刻只能、而且必须使用小刀具加工。3、CNC雕刻产品的尺寸精度高，产品一致性好CNC雕

4、刻产品的尺寸精度高，同一产品之间一致性好，这对于模具雕刻和有精密尺寸要求 的批量产品加工来说具有重要的意义。另外，控制系统根据加工指令自动控制CNC雕刻机的刀具运动，完成雕刻任务，极大地减轻了劳动强度。这个高度自动化过程使生产大大降低 了对传统手工雕刻操作技能的严重依赖程度。4、CNC雕刻加工是高速铳削加工与传统的数控加工比较，数控雕刻是高速铳削加工。高速铳削加工是一种高转速、小进给和快走刀的加工方式，形象地称为“少吃快跑”的加工方式。1.1.2 CNC雕刻流程CNC雕刻过程中需要 CAD技术、CAM技术、NC技术、CNC雕刻机和技术支持等许多环节， 缺少任何一个环节， CNC雕刻都会成为跛脚

5、鸭，造成生产过程不畅通，甚至导致整个生产 瘫痪。所以，当提起 CNC雕刻时，我们应当从整体上理解CNC雕刻，更准确的将它称为CNC雕刻系统。图1-1是一个典型的 CNC雕刻系统的流程图。图1-1 CNC雕刻流程产品说明包括了加工材料、几何外形,雕刻精度等一系列产品的生产 说明，产品的种类，型号不同，相应的说明书的详堑程度也 不尽相同.雕刻行业的产品主要集中在一些4寸莫具加工，文 字图案雕刻等方面，昔遍要求产品生产周期短，以便迅速响 位市场变化*CAD建模一般都是在专业雕刻软件上实现的，利用雕刻软件提供的绘 图,建模工具，我们可以将产品说明中的文字说明变成产品 数据模型.几何模型是一神可供计算机

6、处理的电子数据，包括了产品的凡何外形 和尺寸，它是CAD建模的处理结果，也是CAM数控编程的原始 数据。CAI编程一般是在专业的雕刻软件上实现的，利用雕刻软件提供的各 种数控褊程手段，我们可以根据产品的形状、材料、雕刻要 求等规划合理的工艺方案，选择合适的雕刻手段生成实际的 刀具轨迹。最终形成控制雕刻机运动和工作状态的NC程序。NC程序实际上就是有序的控制指令集，可以包括使用的刀具，主轴 转速，进给速度、冷却状态、刀具位置，走刀方式等的控制 指令，因为NC程序的主要内容是刀具运动位置信息，所以人 们通常称为刀具路径& I虬程序是凝聚了雕刻人员从分析、设 计、工艺规划等一系列工作的劳动成

7、果.控制信号数控系统是将MC程序解释成控制信号，输送到CNC雕刻机上， 控制雕刻机的主轴和刀具运动，最终完成产品的雕刻作业， 这个过程都是自动完成的。龄特别需要注意的是：CNC雕刻过程聚集了许多高新技术，每项技术对任何初学者来说都有一定的难度，即使一些熟练的CNC雕刻人员也可能碰到一些技术难题。所以一套完整的CNC雕刻系统必须要有一套完整的技术支持体系。这样当任何环节出现不明白的地方时，都可以及时得到技术支持，保证广品按时完工。1.1.3 CNC 雕刻的基本要素1、CNC雕刻必须具备专业的雕刻 CAD软件CNC雕刻是传统手工雕刻的工业化发展，要使雕刻这一饱含着人类高智能和高技能的工匠型行业上升

8、为工业化专业生产最基本要求是：CNC雕刻设备必须要靠适应雕刻产品设计特点的、专业的雕刻 CAD软件来支持。这也是数字化设备的最基本要求。2、功能完备的雕刻 CAM功能是CNC雕刻机效率的源泉CNC雕刻机仅仅是一个计算机控制的加工工具，要使CNC雕刻能适应雕刻机自身的结构特点、雕刻产品的形态特征和加工工艺要求，发挥出较高的成品加工效率，关键要靠雕刻CAM功能，如果没有功能完备的雕刻CAM功能，CNC雕刻机工作效率和加工质量不会比一个熟练的手工工人高多少。1.1.4 精雕CNC雕刻系统与雕刻 CAD/CAM 软件形成北京精雕科技有限公司多年来一直致力于 CNC雕刻技术和CNC雕刻系统的研制开发,

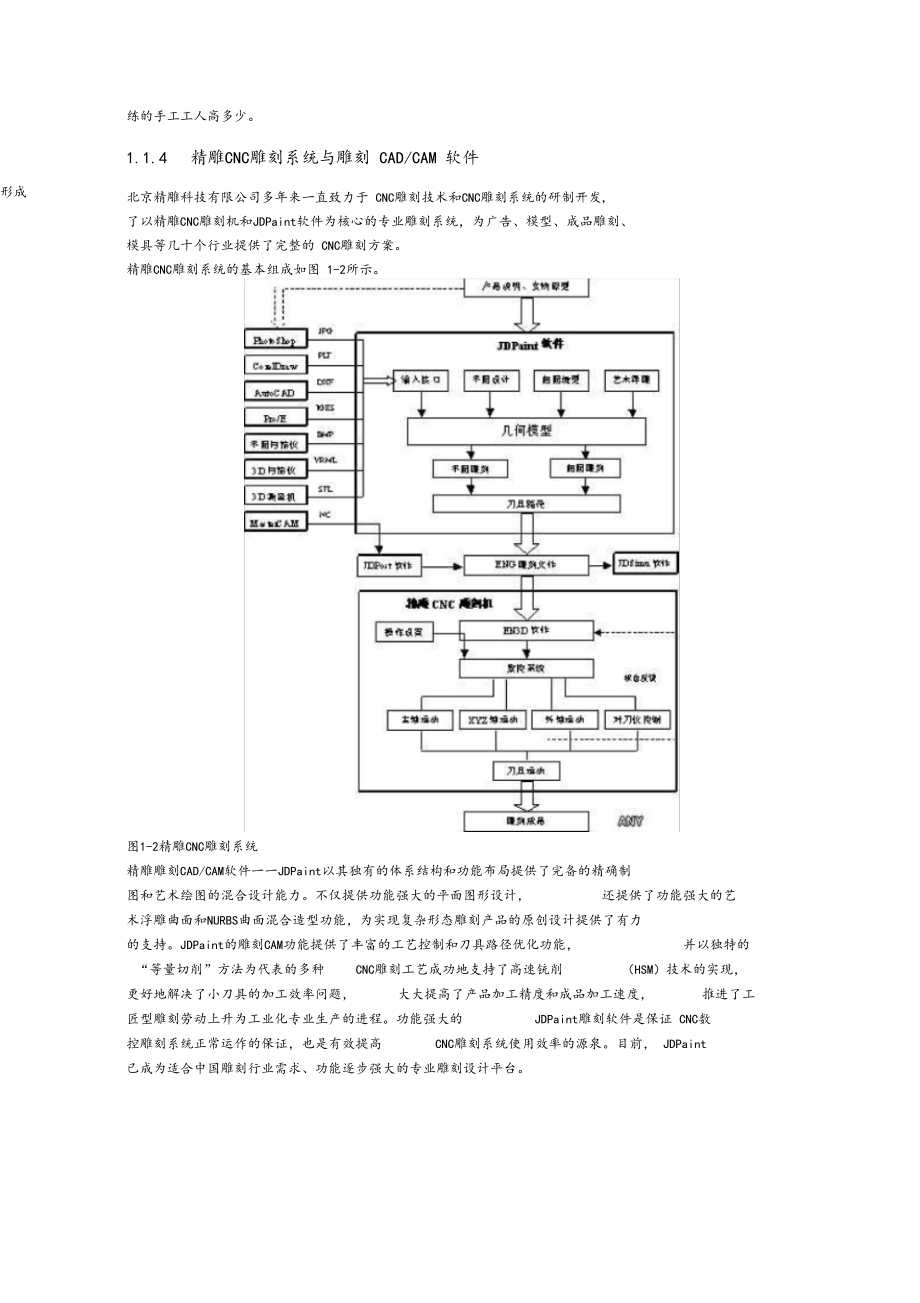

9、了以精雕CNC雕刻机和JDPaint软件为核心的专业雕刻系统，为广告、模型、成品雕刻、 模具等几十个行业提供了完整的 CNC雕刻方案。精雕CNC雕刻系统的基本组成如图 1-2所示。图1-2精雕CNC雕刻系统精雕雕刻CAD/CAM软件一一JDPaint以其独有的体系结构和功能布局提供了完备的精确制 图和艺术绘图的混合设计能力。不仅提供功能强大的平面图形设计，还提供了功能强大的艺术浮雕曲面和NURBS曲面混合造型功能，为实现复杂形态雕刻产品的原创设计提供了有力 的支持。JDPaint的雕刻CAM功能提供了丰富的工艺控制和刀具路径优化功能，并以独特的“等量切削”方法为代表的多种CNC雕刻工艺成功地支

10、持了高速铳削（HSM）技术的实现，更好地解决了小刀具的加工效率问题，大大提高了产品加工精度和成品加工速度，推进了工匠型雕刻劳动上升为工业化专业生产的进程。功能强大的JDPaint雕刻软件是保证 CNC数控雕刻系统正常运作的保证，也是有效提高CNC雕刻系统使用效率的源泉。目前， JDPaint已成为适合中国雕刻行业需求、功能逐步强大的专业雕刻设计平台。第二章JDPaint基本操作2.1键盘操作日期：2009-10-10来源： 作者：admin字体： 公史小JDPaint是一个集精确绘图与非精确绘图于一体的CAD/CAM软件系统。在绘图时，可以用鼠标来进行点的捕捉，也可直接由键盘输入精确的坐标位置

11、。使用JDPaint提供的命令进行创建和修改图形，显示屏幕、键盘和鼠标是必不可少的图形交互工具。JDPaint系统中的基本操作大多数符合 Windows操作习惯，但是在一些键盘和鼠标的操作功能也做了新的 约定。 本章着重阐述键盘和鼠标在JDPaint系统中一些约定用法，以及为提高图形设计效率所提供的一些快捷使用技巧，最后再阐述JDPaint命令操作交互规范。2.1键盘操作键盘一般用来输入操作数据，或者执行操作命令。在JDPaint系统中，其功能主要有下述几种：1. 输入数据2. 录入文字3. 常用功能键4. 导航功能键5. 组合键操作6. 快捷键操作2.1.1输入数据在命令执行过程中，在屏幕窗

12、口右下角的 输入窗口中可以通过键盘输入所需要的数值参数，如点坐标、长度、角度等。输入完毕后按回车键（ENTER）即可将数值输入。如果使用小键盘输入数据时，要注意（Num Lock）灯是否开启，如果灯关闭，按下"NumLock "键来切换，只有（Num Lock）灯亮时，输入的数值才有效。数据输入时，不能也不必用鼠标点击输入窗口使其产生光标，当输入窗口变亮时，直接使用键盘输入数字即可。 注意：输入数据时，一定要在英文输入状态下进行操作。2.1.2录入文字在文字工具状态下，可以通过键盘输入文字。2.1.3常用功能键常用功能键在JDPaint中有一些特殊的约定用法。熟悉常用功能键

13、定义，对于熟练应用JDPaint软件有重大帮助。因此，本部分功能说明对于每一位JDPaint软件用户都非常重要。ESC键(1) 结束当前命令任务。(2) 关闭当前对话框。Enter 键(1) 确认当前命令进入下一(2) 结束当前命令任务。(3) 关闭当前对话框。Space空格键在输入点、长度或者角度时，按下空格键，进入精确定 点、定长或者定角度命令。Shift 键(1) 用鼠标进行对象选择时，按下“Shift”键可实现对象的累加选择。(2) 用鼠标进行对象快速变换时， 按下“ Shift”键可切换 变换方式。移动功能改变为复制功能，拉伸功能改变为 倾斜功能。(3) 在渲染显示时，按住“ Shi

14、ft”键，按住右键，拖动鼠 标，可平移视窗进行观察。Ctrl 键(1) 用鼠标进行对象选择时，按下“ Ctrl”键可取消对象 的选择状态。(2) 在渲染显示时，按住"Ctrl”键同时按下鼠标右键并 拖动鼠标，可以进行视窗的三维观察。(3) 在正交模式鼠标输入点时，按住“ Ctrl”键可输入短 轴坐标，否则，输入长轴坐标。(4) 在对操作对象进行快速变换时，按住“ Ctrl”键，可 以保证中心位置不变。Ctrl +Ctrl+TAB重复上一步命令。PageUp视囱放大一倍。PageDown视窗缩小一倍。BackSpac e在“文字编辑工具”状态下，删除光标前面的字符。上下左右 键(1)

15、在“图形选择工具”状态下：可以按“微调距离”移动被选中的目标。移动的同时按住“ Ctrl”键，可以按“微调距离”复制 图形。移动的同时按住“ Shift”键，可以按“微调角度”旋转 图形。(2) 在“结点编修工具”状态下：可以“微调距离”移动被选中的节点。(3) 在“文字编辑工具”状态下：可以移动输入文字的光标。问时按住“ Shift”键，可实现对文字字符的选择。Delete(1) 在“图形选择工具”和“结点编辑工具”状态下，可以删除被选中的目标。(2) 在“文字编辑工具”状态下可以删除光标后面的字 符。Home在“文字编辑工具”状态下：(1) 可以快速地把光标移动到光标所在行的行首。(2)

16、Ctrl+Home 可以快速把光标移到该文档的文 首。(3) Shift + Home可以快速地选择从光标位置到光标 所在行的行首之间的文字。End在“文字编辑工具”状态下：(1) 可以快速地把光标移动到光标所在行的行末。(2) “Ctrl+End ”可以快速把光标移到该文档的文 末。(3) Shift+ End ”可以快速地选择从光标位置到光标所 在行的行末之间的文字。2.1.4导航功能键导航功能键是JDPaint有特色的键盘快捷操作方式。之所以称为导航功能键，是这些键都 出现在导航工具栏中，随着不同的工具状态、不同的运行命令而动态地发生变化。使用者可以通过敲击一个按键快速启动一个新的命令，

17、或者完成命令功能选项的选择。一般而言，导航功能键都是可见的， 凡在导航工具栏中的按钮、检查框等控制，如果其标题具有一个被中括号包括的下划线字符，那么该字符即是一个导航功能键。如图2-1所示，是直线绘制命令运行时在导航工具栏上添加的导航选项：图2-1直线绘制命令的导航选项如图2-1所示，直线绘制命令的导航选项可以用从A K这几个导航功能键进行快速设置，从而完成各种不同方法的直线绘制。需要注意的是，只有绘图窗口具有输入焦点时，导航功能键的使用才有效。2.1.5组合键操作组合键是常用到的典型 Windows操作风格的键盘快捷操作之一。在JDPaint软件中，每个菜单名称和菜单命令都对应着一个字母，所

18、以可以在按住“ Alt ”键的同时，按下“菜单名称 字母”后，弹出“下拉菜单”，然后敲击“菜单命令字母”，即：Alt+菜单名称字母T菜单命令字母例如：“文件”菜单名称是“F”，“打开”命令是“ O”，那么“打开”的组合键操作就是“Alt+F rO”，其它命令操作类似，通过各个不同字母组合完成需要的命令。2.1.6快捷键操作快捷键是启动JDPaint中常用命令最快捷的方法，它与常用功能键、导航功能键的有机结合， 形成一整套具有方便、快捷的 JDPaint系统操作命令体系。JDPaint中常用命令快捷操作， 详细说明参照“常用快捷键表”。常用快捷键表序号菜单类菜单命令快捷键说明1文件新建Ctrl

19、+N建立新文挡2打开Ctrl+O打K个现有的文档3保存Ctrl+S保存活动文档4查看窗口观察F5对图形进行窗口放大5全部观察F6将所有的图形显示到整个工作窗口6选择观察F7将选择的图形显示到整个工作窗口7上次观察F8恢复到上次的工作窗口8全屏观察F12开启或关闭全屏绘图模式9重画Ctrl+R重新显示工作囱口10正交捕捉Ctrl+D开启或关闭正交捕捉模式11特征点自动捕捉Ctrl+E'开启或关闭特征点自动捕捉模式12显示填充Ctrl+F显示或隐藏填充颜色13绘制直线Ctrl+Q绘制直线14圆弧Ctrl+A绘制圆弧15多义线Ctrl+W绘制多义线16编辑撤消Ctrl+Z撤消一步操作17剪切

20、Ctrl+X男切被选对象，并将其置于男贴板上序号菜单类菜单命令快捷键说明18复制Ctrl+CCtrl+Ins复制被选对象，并将其置于男贴板上19粘贴Ctrl+V插入剪贴板内容Shift+Ins20删除Del删除被选对象21切断Alt+1图形切断22修剪Alt+2图形快速裁剪23延伸Alt+3非闭合图形延伸24倒圆角Alt+425倒斜角Alt+526连接Alt+627区域等距Ctrl+1计算轮廓曲线区域的等距线28区域焊接Ctrl+2曲线轮廓区域的求并运算29区域剪裁Ctrl+3曲线轮廓区域的相减运算30区域相交Ctrl+4曲线轮廓区域的求交集运算31变换集合Alt+F2将被选图形组合为一个集合

21、32取消集合Alt+F3将被选图形打散成为单个图形第三章图形选择工具3.1系统支持的对象类型日期：2009-10-10来源： 作者：admin字体： 大虫图形选择工具是JDPaint系统的常规工作状态，是系统中功能最强大、命令交互方式最 丰富的工具命令之一。在该状态下，可以进行图形对象选择、快速变换、绘制图形、编辑图 形、构造曲面和生成加工刀具路径等操作。启动JDPaint 5.0后，系统自动进入图形选择工具状态时，位于界面右侧导航工具栏的状态如图3-1所示。微调距离使用键盘快速平移对象时的调整距离。系统默认值为 过键盘输入来增大或减小这个数值。1mm,可通使用键盘快速旋转对象时的调整角度。系

22、统默认值为15度，可通像讽用度过键盘输入来增大或减小这个角度。选择按指TE对象类型或颜色选择对象。显示按指定对象类型或颜色显示或者隐藏对象。图层对象的图层管理。加锁按指7E对象类型或颜色对对象进仃加锁或者解锁操作。顺序调整对象的显示顺序，在图形对象填充显示时特别有用。对齐对象对齐命令。本章讲述选择工具环境下提供的通用对象操作功能，主要有以下内容：系统支持的对象类型对象的选择与拾取对象的微调与快速变换对象的显示与隐藏对象的显示颜色 对象的显示顺序 对象的加锁 对象的图层管理 构造辅助线 对象的对齐 系统设置3.1系统支持的对象类型在进行对象操作编辑之前，有必要了解JDPaint系统能够对哪些类型

23、对象进行操作处理。不同类型的对象具有不同的属性，操作方法也不相同。因此，通过了解对象类型，用户可以对所编辑的对象做到心中有数。JDPaint主要支持以下对象类型的操作，如表 3-1所示，这些对象共同组成各种复杂的图形文件。表3-1系统支持的对象类型对象类型类型描述图形-图形是精确表达一个物体的结构、形状尺寸及其它信息的二维对 象，是系统中最基本、最常用的操作对象。图形对象由基本图形元 素组成，基本图形兀素主要有：点、直线、圆弧、圆、椭圆和样条 曲线。JDPaint提供的图形类有：多义线，圆、椭圆和图形结合。文字JDPaint支持各种子体的文子排版，如轮廓子体、单线子体、笔圆 字体等，每种字体均

24、可设置不问的字形。JDPaint提供的文子类有：多行排文子、圆排文子、椭圆排文子和 沿任怠曲线排义子。图象即数字图象，由象素点组成并具有色彩特征的点阵图象，图象类似于照片。艺术变形艺术变形类是指按照特殊艺术效果变形图形或者文字对象所获得的新对象类型。JDPaint支持的艺术变形主要有：封套变形、透视变形、推拉变形、 拉链变形、扭转变形。三维曲线|三维曲线类是指位于三维空间上的几何曲线，主要有：直线、圆弧、样条曲线和等距线。曲面JDPaint支持精确表达形体的几何曲面和非精确表达形体的艺术浮 雕曲面。精确的几何曲面是基于 NURB明面造型技术的、 能够保证高精度的 几何形体表达，主要类型有：二次

25、圆锥曲面（如球面、圆柱面等），直纹曲面、旋转曲面和 NURBSft面。非精确的艺术浮雕曲面是基于网格曲面变形技术的非精确几何形体表达。非精确的艺术浮雕曲面特别适合于不能用精确几何表达的 形体，例如艺术浮雕、首饰等。群组各种对象组成的共问体，可统一操作。刀具路径刀具走刀的路线对象。辅助线用来帮助图形快速定位的辅助直线。节点即图形的结构点，是组成图形的具有特殊结构特征的点。图形的节点只有在图形节点编修状态才会显示可见。第四章图形观察4.1窗口观察日期：2009-10-10来源： 作者：admin字体： 太虫小由于显示屏幕大小的限制，绘图过程中往往无法看清整个图。为了清楚地观察一个图形的细微部分或者

26、一个图形的全貌，须放大图形的局部或者缩小图形的显示，这时，图形的大小比例并没有发生变化，变化的只是图形的显示范围。同样图形显示的移动也并不是图形本 身坐标位置的移动。JDPaint提供了的大量图形观察命令主要集中在“视图”菜单中，如图 4-1所示。图4-1 “视图”菜单与视图工具条功能快捷键窗口观察F5全部观察F6选择观察F7上次观察F8放大观察Page Up缩小观察Page Down全屏观察F12重画Ctrl + R*缩放观察Ctrl +Shift+鼠标右键*平移观察Ctrl +鼠标右键*旋转观察Shift +鼠标右键4.1窗口观察可以通过选取视窗中的一个矩形区域，使该区域被显示到整个工作窗

27、口中，从而对操作对象进行局部放大观察。如图 4-2所示。针变成击一下。”状，将鼠标移动到要显示窗口的左上角点，点图4-2窗口观察操作步骤：1）启动窗口观察命令：有二种方法可启动窗口观察命令：用鼠标点击"窗口观察”菜单项；单击观察工具栏种的窗口观察按钮“”使用快捷键“ F5” 。2）输入第一角点：系统在屏帛左下方的提示栏中提示：输入第一角点，鼠标指3)输入第二角点：接着提示栏中提示：输入第二角点，此时，移动鼠标，在确定的第一点和鼠标指针间显示一蓝色矩形虚线框，该矩形框会随着鼠标位置的变化而变化，这个蓝色矩形框表示窗口放大后 的观察区域。鼠标移动到合适的位置，点击鼠标左键完成。此时系统提

28、示：输入第一角点，又回到第二步的状态。 “窗口 观察”是一个循环操作命令，命令开始后，操作者可以按二、 三步骤选取两点，反复进行窗口放大观察，直到满足要求为止。4)结束“窗口观察”命令：单击鼠标右键，结束当前命令。165.1点坐标鼠标输入在JDPaint工作的期间，系统会提示用户输入点、长度或者角度，或者提示拾取指定类型对 象。JDPaint系统提供了三种点的输入方法，可以在屏幕中随意定点或者精确地确定点的位 置。本章将主要叙述点的几种输入方法，长度(或距离)和角度的输入方法，对象的拾取在 前面章节中已经讲过，本章不再赘述。本章的主要内容有：(1) 点坐标鼠标输入点输入方法(2) 点坐标键盘输

29、入(3) 点坐标发生器长度输入方法(4)长度发生器角度输入方法(5)角度发生器5.1点坐标鼠标输入JDPaint 提供了一点坐标的鼠标输入是用鼠标在屏幕上定位一个点的过程，可以使用鼠标在屏幕上随意点击 来输入点，也可以快速捕捉到已存在的点或者已存在的对象上的特征点。种功能，可以非常方便地在屏幕上使用光标，捕捉已存在的点或者是已存在的对象上的特征点的精确位置，并且显示已捕捉的点的信息。点的鼠标输入功能主要有： 特征点捕捉 网格点捕捉 正交捕捉5.1.1网格点捕捉为了帮助绘图者选择合适的位置，网格点(或栅格)是一种非常有用的工具。网格点只作为绘图的辅助工具出现，不是图形的一部分。选择“视图(ALT

30、+V ) 网格捕捉(V) ”菜单，网格捕捉功能启动，绘图区出现如图5-1所示的栅格网点。图5-1网格点捕捉显示在网格捕捉状态下，如果显示的网点之间的距离等于系统设置中的网点间距时，这时绘制图形，用鼠标直接在绘图区点击输入点的位置，这个点就会落到距离鼠标最近的网点上。网点间距可以调整，网格点间距设置可以在菜单栏中的“文件/系统设置”命令来进行，在系统参数中改变“网点间距”，如图5-2所示，详细过程请参照“系统设置”说明功能。图5-2网格点间距设置网格捕捉的启动或关闭必须通过“视图/网格捕捉”来进行切换。网格点的显示和捕捉只在二维显示环境中有效，在三维显示环境中系统未加支持。说明：在使用网格捕捉的

31、方法时，最好将K正交模式和K特征点捕捉按钮复位， 否则网格捕捉将受到影响。5.1.2正交捕捉模式正交捕捉是用于辅助绘图的一种工具，利用JDPaint的正交捕捉，可以绘制出完全相垂直或者相互平行的直线，特别是在许多绘制需要完全垂直和平行的情况下，这种方式更能显示其优势。采用下面方法可切换正交的开启与关闭：1）单击菜单栏中的“视图/正交捕捉”命令。2）单击工具栏中的正交模式捕捉功能的开关按钮“”。启动了正交模式之后，无论是在执行绘制中的命令，还是在执行变换中的平移、旋转、镜像等命令，鼠标在确定了第一个点后， 移动鼠标，当前点并不是移动到鼠标的位置， 而是只在 水平方向或竖直方向进行移动，如图 5-

32、2所示。点击鼠标左键即可确定第二点。图5-3正交捕捉说明：在正交模式输入过程中，按住 Ctrl键，可以进行短轴输入，否则为长轴输入。5.1.3特征点自动捕捉特征点捕捉命令是 JDPaint提供的另一个绘图辅助工具，用于帮助用户更精确地作图。特征点捕捉也即我们通常所说的自动导航。采用下面方法可切换特征点捕捉命令的开启与关闭：1）单击菜单栏中的“视图/自动导航”菜单命令，即可切换自动捕捉的开关。2）单击工具栏中的特征点捕捉命令的开关按钮“”。自动捕捉功能开启与关闭按钮的表现形式：图5-4自动捕捉功能开启与关闭JDPaint提供了八种对象特征点捕捉模式可供选择，如图5-5所示。端点：端点捕捉模式，捕

33、捉的是距光"近的直线、圆弧、多义线等的端点。也捕捉空间曲线的端点和曲面边界线的端点。中点：中点捕捉模式，捕捉的是距光"近的直线、 圆弧、多义线等的中点。 也捕捉空间曲线的中点和曲面边界线的中点。圆心:圆心捕捉模式，捕捉的是距光标最近的圆、椭圆或圆弧的圆心。交点：交点捕捉模式，可以捕捉曲线物物相交的交点。切点：切点捕捉模式，是在圆、椭圆、圆弧或曲线上捕捉某一点，该点与上 一拾取点形成的连线与这些对象相切。垂点：垂点捕捉模式，捕捉的是直线、圆弧、椭圆或者曲线上的某一点，该 点与上一拾取点形成的连线与这些对象垂直。四分点：四分点捕捉模式，捕捉的是距光标最近的圆、圆弧、椭圆上0度、

34、90度、180度或270度位置的点。最近点：最近点捕捉模式，捕捉的是距光标最近的对象上的某一特征点。选中”强制捕捉”模式按钮，系统强行捕捉距离光标最近的图形对象上强制捕捉：的特征点；不选中”强制捕捉”按钮，系统只捕捉距离光标最近的，在光标捕捉范 围之内的特征点；“投影捕捉”和“空间捕捉”是一对开关按钮。选中”投影捕捉”按钮，系统自动把光标捕捉到的三维空间点投影成为投影捕捉/当前的绘图面上的点；空间捕捉选中“空间捕捉”按钮，系统将光标捕捉到的三维空间点作为空间点处理；点击“投影捕捉”按钮，按钮提示为“空间捕捉”，反之亦然；选中“禁止捕捉”按钮，特征点自动捕捉功能被关闭。再点击“禁止捕捉”按钮，特

35、征点自动捕捉功能被启动。此外，禁止捕捉用鼠标点击"”按钮，特征点自动捕捉功能被启动；用鼠标点击"”按钮，特征点自动捕捉功能被关闭。图5-6特征点类型如果启动了特征点自动捕捉的功能，在执行一些命令时， 随着鼠标在图形上移动，会时常出现特征点的代表符号，说明已经捕捉到了附近的特征点，例如，在出现“”时，说明已经捕捉到了图形的端点，如图 5-7,这时只要单击一下鼠标，所需要的点就捕捉在这个特征 点上了。图5-7捕捉图形端点第六章绘制图形6.1绘制点JDPaint提供了点、直线、圆弧、圆、椭圆、样条、多义线等二维基本图形元素的绘制功能， 还提供了矩形、星形、正多边形、双线和箭头、公

36、式曲线等一些常用的特征图形元素的绘制 功能。用户可以利用这些功能，方便快捷地绘制出各种各样复杂的二维平面设计图形。“绘制”菜单结构如图6-1所示。图6-1图形绘制菜单与绘制工具条点绘制点对象直线Ctrl+Q绘制直线对象圆弧Ctrl+A绘制圆弧对象样条Ctrl+P绘制样条曲线对象多义线Ctrl+W绘制多义线对象圆Ctrl+L绘制圆椭圆绘制椭圆矩形Ctrl+T绘制矩形星形绘制星形正多边形绘制正多边形双线绘制双线箭头绘制箭头公式曲线绘制公式曲线曲面上线绘制曲线上线，参见中册说明书三维曲线绘制空间三维曲线，参见中册说明书6.1绘制点绘制一个或多个二维点对象。如图6-2所示。实现方法：输入点的位置。操作

37、步骤1） 启动绘制点命令：点击“绘制（D）” - “点（P）”菜单项或绘制工具条中按钮。2） 输入点：输入要绘制点的位置， 参照 点输入方法 。可完成多个点的绘制，单击右键结束命令。第七章图形编辑7.1图形的基本编辑操作本章介绍图形的有关编辑操作命令，包括以下三类：1、基本编辑操作命令，如撤消与重做、复制和粘贴、删除等；2、曲线编辑操作命令，如曲线裁剪与延伸、等距、倒角等；3、区域操作命令，如区域构造、等距、焊接、剪裁、求交等。可以点击“编辑”菜单中的各子菜单项（图7-1）或“编辑”工具条中的各按钮（图7-2）来执行相应的命令操作。图7-1编辑菜单图7-2编辑工具条撤消Ctrl + Z撤消操作

38、重做重做操作剪切Ctrl + X男切图素至男贴板复制Ctrl + C复制图素至男贴板粘贴Ctrl + V从剪贴板粘贴图素删除Del删除图素等分曲线等分切断曲线切断修剪Alt + 8曲线修剪延伸Alt + 9曲线延伸倒倒角Alt + 0曲线倒圆角倒斜角曲线倒斜角连接曲线连接闭合曲线闭合单线等距Alt + 5单线等距单线膨胀单线膨胀计算中心线计算中心线多边构造区域多个曲线边界构造区域轮廓图形区域修剪曲线区域轮廓图形修剪曲线区域等距Ctrl + 1区域轮廓图形等距区域焊接Ctrl + 2区域轮廓图形合并区域剪裁Ctrl + 3区域轮廓图形剪裁区域求交Ctrl + 4区域轮廓图形求交7.1图形的基本编辑操作图形的基本编辑操作包括撤消与重做、剪贴、复制、粘贴和删除等。1、撤消和重做可以帮助用户更改绘图中的误操作，返回到前面某一命令的操作状态。2、剪切、复制、粘贴和删除是最基本的复制和删除图素的四个命令。其中
