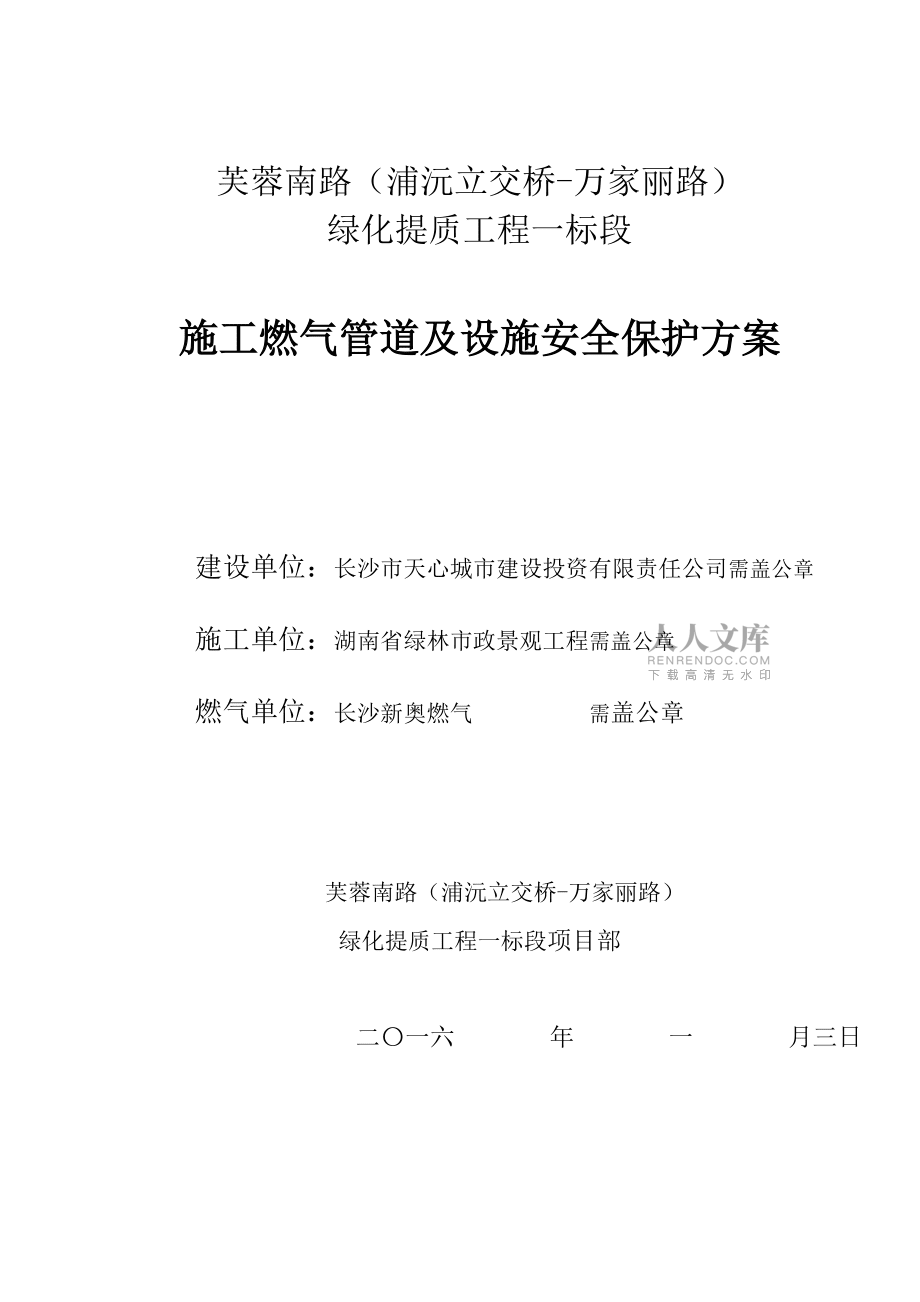

芙蓉南路绿化提质工程施工燃气管道及设施安全保护方案

1、施工组织设计（方案）报审单工程名称芙蓉南路（浦沅立交桥-万家丽路）绿化提质工程一标段燃气管道保护 我项目根据施工合同和建设图设计的要求已完成了燃气管道保护的要求，并经公司技术部门组织审查批准，请予审查！建设单位审查意见： 建设公司：-日期： 年 月 日施工方申请：附：燃气管道保护方案 项目经理- 日期： 年 月 日监理审查意见： 监理 - 日期： 年 月 日燃气公司审查意见：燃气公司：- 日期： 年 月 日芙蓉南路（浦沅立交桥-万家丽路）绿化提质工程一标段施工燃气管道及设施安全保护方案建设单位：长沙市天心城市建设投资有限责任公司需盖公章施工单位：湖南省绿林市政景观工程需盖公章燃气单位：长沙新奥

2、燃气 需盖公章 芙蓉南路（浦沅立交桥-万家丽路）绿化提质工程一标段项目部二一六 年 一 月三日目 录一、编制依据1二、工程概况1三、地物情况1四、天燃气管道保护方案24.1 管线探明24.2 开挖沟槽24.3 燃气管保护方法2五、安全保障措施35.1 燃气管线保护管理措施45.2 管线保护及协调措施3六、应急预案46.1 领导小组职责46.2 报告处理程序56.3 工具、设备、器材清单6燃气管道保护专项施工方案一、编制依据1、芙蓉南路（浦沅立交桥-万家丽路）绿化提质工程一标段；2、长沙新奥燃气文件与长沙市城乡住房建设委员会2012208号文件精神；3、业主、监理单位及燃气公司对与燃气管道保护的

3、有关要求；4、我部现场实际调研情况。二、工程概况芙蓉南路（浦沅立交桥-万家丽路）绿化提质工程一标段里程点为中意路至浦沅立交桥道路处，本标段全线长约公里，下挖深度1.21.5米。业主单位：长沙市天心城市建设投资有限责任公司施工单位：湖南省绿林市政景观工程施工范围内有天燃气管道等障碍物，部分段落管道且为永久性设施不能拆、移，更不能承重。路基施工时必须首先对其进行保护，确保路基施工安全和施工质量。三、地物情况施工范围内影响芙蓉路（浦沅立交桥-万家丽路）全线中压燃气管道（DE250、DE200、DE160），沿线路段有东西向燃气梯口。届时将对具体施工路段进行分批次燃气管道交底并提供图纸。施工前需与燃气

4、方提前联系，确保安全后方可施工。具体管线分布参考燃气公司提供的GIS图纸与竣工资料，对于管道位置较为复杂但道路燃气竣工图纸不齐全的位置，采用人工开挖探明燃气管道，进行燃气主管线走向和分布情况的确定。燃气管道铺设后，现场地形、地物发生部分改变，需三方在施工时对施工区域内的燃气管线图纸资料逐一进行确认及进行人工开挖验证。现场施工可能与燃气管道接触的工程项目有：1、排水横管开挖；2、给水横管开挖；3、苗木移除及栽种；4、电力管线施工；5、人行道基础施工等。四、天燃气管道保护方案4.1 管线探明在景观照明、给排水管网施工前，根据燃气公司提供的管网图注示及燃气部门人员现场指定位置，采用人工开挖探明沟，直

5、至燃气管完全暴露。4.2 开挖沟槽在明确燃气管走向后，沿燃气管两侧开挖沟槽，坡比根据地质情况进行确定，拟定岩层1：0.75，土质边坡1：1。开挖过程全面采用机械配合人工开挖方式，确保天燃气管道安全。4.3 燃气管保护方法1、施工管线开挖或其他施工途径主马路或辅道，涉及燃气附近时则按下图一保护。保护的范围（长度），由施工方、燃气方、监理方、建设方、区职能部门现场确定。2、绿化带内施工管线预埋、开挖种植苗木等作业时对燃气管道保护则按保护方案二进行保护。保护的范围（长度），由施工方、燃气方、监理方、建设方、区职能部门现场确定。3、若原有燃气管道距离地面较浅（覆土不足）或其它特殊情况时，由施工方、燃气

6、方、监理方、建设方、区职能部门现场另行确定保护方案，作为补充。4、若施工给水、排水、用电线管道预埋、绿化开挖等施工在燃气管道上方30cm以上则无需保护。燃气管道保护处理完成后，管道两侧及管顶以上的回填土原则上必须采用人工压实，若实在需要采用小型机械压实，其总重量不得大于2吨，否则不能保证燃气管道在施工期间的安全性。后续施工组织设计安排好后，涉及燃气的地方（含顶管），由施工方与燃气方现场明确施工保护措施及保护范围。五、安全保障措施5.1 燃气管线保护管理措施(1)建立组织体系，运用科学的管理手段、方法、做好管线保护工作，处理施工中管线事故。(2)建立管线教育制度，加强施工人员对管线认识。(3)实

7、施管线交底制度。(4)制定管线保护措施。5.2 管线保护及协调措施(1)详细阅读、熟悉掌握设计、建设单位提供的地下管线图纸资料，并在工程实施前召开由各管线单位参加的施工配合会议，进一步收集管线资料。在此基础上对施工范围内的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场）核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。(2)工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、工地主管、班组长、现场操作工人层层安全交底，随即与燃气方签订长沙新奥燃气关于天然气管道施工保护的告知书，建立并明确各级人员的

8、责任。当现场施工技术负责人发生变化时，燃气公司须对施工方进行现场管线二次熟悉交底。(3)机械开挖接近原有管线时，改用人工开挖，但仍应控制进展速度，杜绝野蛮施工在进行沟槽开挖至天燃气管道安全范围时，采用人工挖方至燃气管进行准确标注，再采用人工挖方确保对管道的安全保护。(4)施工员在进场后经常教育工人，重视对地下设施的保护，发现不明的管线，不得由工人擅自处理决定，会同建设单位、监理单位及燃气方共同确定，方能决定具体操作方案。(5)在施工过程中，需要采取保护措施的应提前准备材料，制定周密的保护方案。(6)对参与本工程施工的全体职工（包括外聘民工）进行保护公用事业重要性及损害公用管线危害性的宣传教育，

9、组织职工学习管线管理部门颁布的文件，并要求职工在施工中严格遵守有关文件的规定。 (7)施工过程中对可能发生意外情况的地下管线，事先制定应急措施，配备好抢修器材，做到防患于未然。(8)一旦发生管线损坏事故，在24小时内上报燃气公司与上级部门和建设单位，特殊管线立即上报，并立即通知有关管线单位要求抢修，积极组织力量协助抢修工作。(9)对人为原因造成损坏地下管线事故，并协助进行事后处理。(10)一旦管线损坏，施工单位必须立即通知燃气管理部门抢修，同时上报监理、业主，及时组织力量抢修。六、应急预案为切实加强对重特大燃气安全事故处置工作的领导，项目经理部成立燃气安全事故应急救援工作领导小组.。副组长：刘

10、强、许奇辉（ ：1） 组员：戴岳忙 、周天鹏、陈凡 （ ：）领导小组职责1、组长：负责组织与指挥整个事故现场的抢救工作，向各应急小组调配应急所需的资源（人力、物力、资金）并对突发事件的应急响应工作做出决定。2、副组长刘强：协助组长组织应急所需资源满足现场应急需求，与外部应急响应人员、部门、组织和机构进行联络。3、副组长许奇辉责危险源风险评估；评估施工现场以及生产过程的危险源的风险， 指导安全部门对安全措施落实和监控、减少和避免危险源的事故发生、完善危险源的风险评估资料信息、为应急响应的评估提供科学、合理、准确的依据；为应急响应提供及时的应急响应支援措施，为事故现场提供有效的技术储备、图纸。应急

11、预案启动后，根据事故现场的特点，及时提供科学的工程技术方案和技术支持文件。4、副组长戴岳忙负责调配抢险物资设备至事故发生点；提供和检查抢险人员的装备和安全防护；及时提供后续的抢险物资； 迅速组织后勤必须供给的物品，并及时输送后勤物品到抢险人员手中。负责车辆及相应工具的供应。5、现场抢救组周天鹏、陈凡负责：负责组织抢救受伤人员应急救护工作、疏散人员、物资材料、汽车、设备工作，了解事故现场需要抢救人员的数量和抢救地点、危险程度并具体组织抢救疏散。通过各种方法了解事故现场全面情况及其变化，及时向现场指挥组提供真实可靠的情况。6、事故调查组：事故调查由周天鹏、陈凡负责，主要保护事故现场、调查了解事故发

12、生的主要原因及相关人员的责任，形成事故调查报告。抢救队员：工地班长3名、安全员1名、电工1名、机操工2名、队员10名左右.6.2 报告处理程序发生燃气管线安全事故后，现场施工人员立即打 向应急救援小组报告，报告包括：发生地点、时间、损坏情况、现场控制情况。应急救援小组接到报告后立即赶赴现场，并根据报告情况，与相应单位联系。1、按规定办理管线监护卡，请管线单位人员现场监护。2、一旦发生煤气管损坏破裂，应立即维护好现场，疏散人员，用路栏围好进行警戒，以防他人误入。附近所有施工立即停工，机械立即熄火。3、立即与煤气单位联系，组织人员对现场的监护，专人负责对附近火源严查（如抽烟、电焊等），并立即熄灭。

13、避免明火接近，严禁电器开关的使用，预防冲撞动作出现火花，以预防起火事态扩大。4、千方百计关闭附近阀门，切断电源，阻止事态扩大。6.3 工具、设备、器材清单通信联络用对讲机四台、应急救援交通车一辆、消防灭火器4个、人员负伤急救药品箱(急救药品齐备)一个。 7. 新奥燃气公司对于道路燃气管网的安全保护要求：根据中华人民共和国城镇燃气管理条例第五章第三十四条与第三十七条之规定，长沙新奥燃气（以下简称：我方）特向该项目建设方和施工方提出如下燃气管道保护要求，希望你方在施工过程中严格遵守，共同配合保护好城镇燃气管网的运营安全。7.1：工程实施前，建设方应该组织我方把施工现场地下燃气管线的详细情况和制定的

14、管线保护措施向现场施工技术负责人、工地主管、班组长与操作工人层层安全交底，随即与我方签订长沙新奥燃气关于天然气管道施工保护的告知书，建立并明确各级人员的责任。当现场施工技术负责人发生变动时，建设方必须对施工方进行施工现场燃气管线二次熟悉交底，我方将积极予以配合。7.2：施工方在项目施工前，必须根据我方提供的燃气管网资料进行现场燃气管线人工探管定位， 顶管施工区域内存在有燃气管线，因图纸资料缺失，无法进行管线定位时，施工方必须改变施工方案，避开我方燃气管线位置，采用开挖敷设，或人工清理出我方燃气管线后方可施工。在明确燃气管走向后，沿燃气管两侧开挖沟槽，坡比根据地质情况进行确定，拟定岩层1：，土质

15、边坡1：1。如与燃气管道交叉，须探挖至燃气管完全暴露，并加装围挡，防止无关人员进入破坏。7.3：在明确我公司管线埋深及管位的前提下、机械开挖接近燃气管线上方30CM时，应改用人工开挖，但仍应控制施工进展速度，杜绝野蛮施工，在进行沟槽开挖至天然气管道安全范围时，必须确保天然气管道的安全。我方将派专业人员进行现场指导。7.4：管道回填必须符合燃气施工规范要求，在燃气管线周围填充20CM细沙，严禁大型石料直接回填有燃气管道的开挖沟槽内，并要求我方敷设相应的燃气警示带。7.5：在施工区域内存在的燃气管线，施工方应该在现有管线上方设置燃气警示标志，我方将悬挂张贴相应的安全警示横幅。禁止在燃气附属设施（控

16、制阀门等）上方囤积施工土方、堆压施工材料，禁止在燃气管线上方盲目进行其他动土开挖、顶进、打桩等施工作业。7.6：施工区域内有重（大）型机械需要来回通过燃气管道上方时，必须申请管线迁移或进行就地保护。就地保护要求必须是将燃气管线完全清理出后，在管线两侧进行砌墙加固盖板保护，（盖板要求：厚C30钢筋砼盖板）。并在管线周围填充细沙。并在每隔20米处，设置燃气安全警示牌1块。施工方应安排其专人进行现场值守提醒。7.7：对于施工被清理出裸露在外悬空的燃气管线，施工方应该用木材进行加固支撑，防止管线自然下坠拉断，并对裸露的管线进行防晒与防冻处理，加裹草（麻）袋。对于陡坡（山体上）位置的燃气管线，施工方应该加装防护桩，防止因地质灾害发生塌方等情况，引发燃气管道的不安全事故。当施工方发现存在严重的安全隐患时，必须立即上报我方进行应急处理。7.8：在施工过程中，如一旦发生燃气管线损坏，施工单位必须立即停止任何施工作业，并组织人员进行现场警戒，严禁烟火，封锁相应道路。迅速通知燃气管理部门和我方片区安全人员上报抢修，建设方与施工方应及时组织力量配合抢修。7.9：燃气管道保护方案未经我公司审核和政府燃气主管部门备案，禁止在燃气管道周围进行任何施工。方案通过备案后方可进行。如施工方案发生变更与改动，必须提前24小时通知我方，
