测量顶实习报告

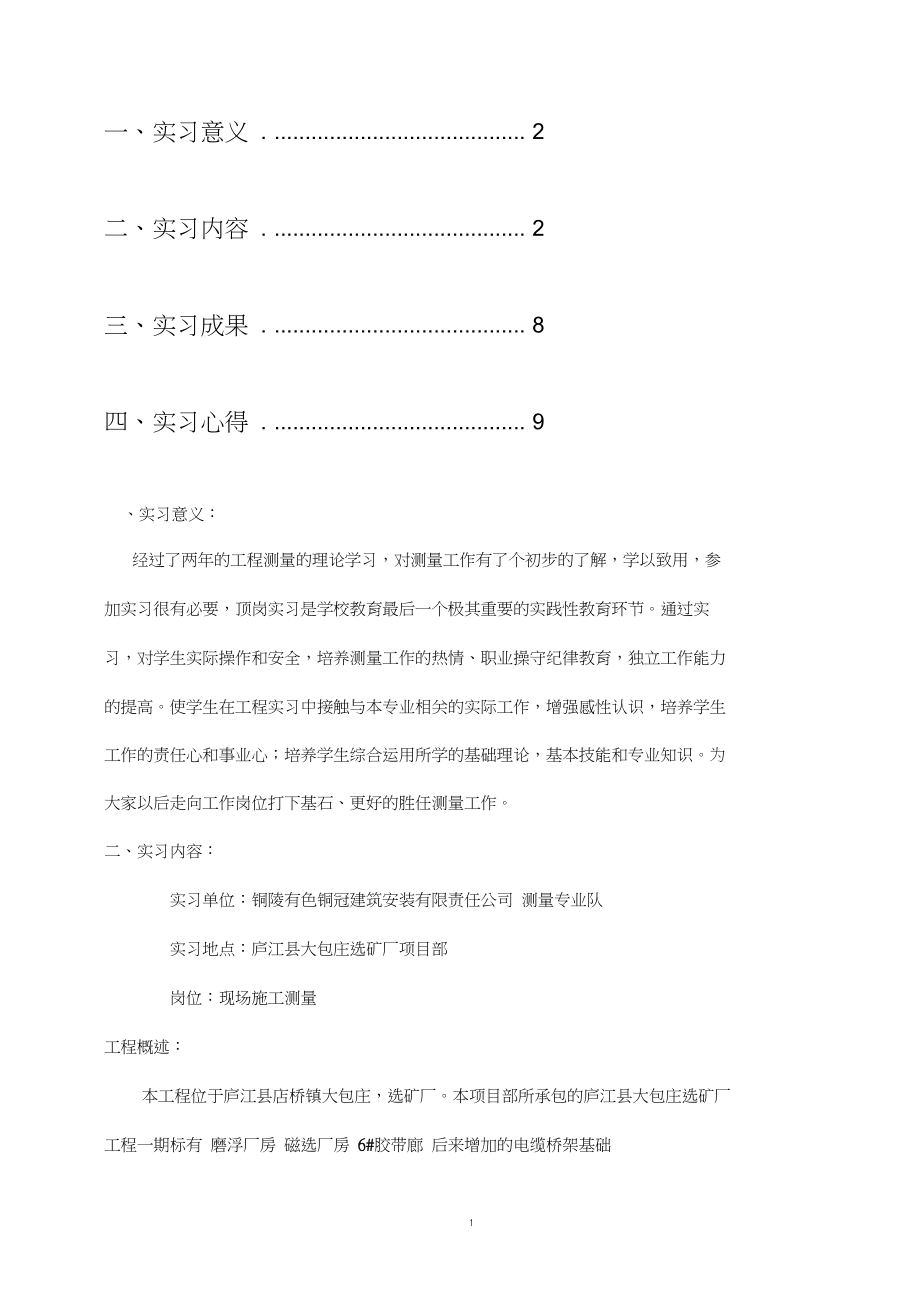

1、安徽工业职业技术学院顶岗实习报告学生姓名；么伦杰专 业：工程测量 班 级： 09 测量 系 部：资源开发系 指导教师：何世斌二一二年元月一、实习意义 . 2二、实习内容 . 2三、实习成果 . 8四、实习心得 . 9、实习意义：经过了两年的工程测量的理论学习，对测量工作有了个初步的了解，学以致用，参加实习很有必要，顶岗实习是学校教育最后一个极其重要的实践性教育环节。通过实习，对学生实际操作和安全，培养测量工作的热情、职业操守纪律教育，独立工作能力的提高。使学生在工程实习中接触与本专业相关的实际工作，增强感性认识，培养学生工作的责任心和事业心；培养学生综合运用所学的基础理论，基本技能和专业知识。

2、为 大家以后走向工作岗位打下基石、更好的胜任测量工作。二、实习内容：实习单位：铜陵有色铜冠建筑安装有限责任公司 测量专业队实习地点：庐江县大包庄选矿厂项目部岗位：现场施工测量工程概述：本工程位于庐江县店桥镇大包庄，选矿厂。本项目部所承包的庐江县大包庄选矿厂工程一期标有 磨浮厂房 磁选厂房 6#胶带廊 后来增加的电缆桥架基础施工安排：根据实地情况，和工期要求，项目部技术部门决定磨浮厂房和磁选厂房 基础首先施工，基础完成后，便于流水作业和人工的合理分配，再开挖6# 胶带廊和电缆桥基础。磨浮厂房1.磨浮厂房里面分两大部分： 球磨机基础 、 排架柱基础首先开挖四个球磨机基础，基础完成后再开挖三排排架柱

3、基础磁选厂房2.与磨浮厂房施工同期，对磁选厂房的基础也进行开挖，磁选厂房分粉矿仓和药剂制 备两部分，先对粉矿仓进行动工，完成后再开挖药剂制备基础3.6#胶带廊和电缆桥架基础最后施工具体工作内容：（1）磨浮厂房 磁选厂房磨浮厂房里面有四个球磨机，分别是两个格子型球磨机，两个溢流型球磨机。球磨 机四周是排架结构，球磨机和排架结构完成后另有 7 米平台。由于球磨机基础施工要求 高，技术难度大所以开工初期。首先对球磨机开始施工，施工前，测量专业队进到施工现场，对业主提供的控制点 进行转点，引到施工场地，根据业主提供的基础坐标，定出基础的坐标位置，然后引出 控制点，以便后期基础点开挖掉后，利用控制点在垫

4、层上放出基础线，工业厂房通常分 跨，磨浮厂房横向分 A、B、C、D、E、F、G、H 行，纵向分 1、2、3、4、5、6、7、 8、 9、 10、11、12、13、14 列，在开挖四个球磨机基础时，我们首先把 A、D 行线的 控制点在实地定位出来，因为四个球磨机基础就在 5 14线，A D轴之间，所以 先把球磨机基础的控制线定出来，然后按照控制线在实地洒出白色石灰粉，作为挖机开 挖的粗线，首先挖机对四个球磨机基础进行开挖，由于基础所在的场地的土质属于次坚 实，所以挖机先用捣头对基础进行捣破，捣到一定深度后再换挖铲把捣碎的石头掏出基 础坑，然后用水准仪观测开挖的深度，如此反复，直到开挖到设计的标高

5、，四个球磨机 基础挖到设计标高后，在基础坑内做灰饼，把灰饼的顶标高做成和基础的设计低标高一 样高，等到打垫层的时候，混凝土的高度就打到灰饼的高度，同时也方便基础底混凝土 面找平，四个球磨机施工垫层程序都差不多，垫层凝固后，在上面投出基础轴线，首先 用全站仪在基础上把球磨机的轴线定出来，然后用经纬仪把轴线投在垫层上，把轴线头完后，里面的预埋螺栓，预埋件等细部尺寸，然后就是各个工种进到场地进行配合施工。（下图为球磨机定位图）Y=52797.460.*30?阪斗23Y=3205.790CD蛙3MH414 .Y=32781,925Y= 32794.925X=3Q724A14XH0724.414Yf 3

6、2808.525社3072441 斗 7Y2821 龙 5塚磨机基MB排架柱施工：排架柱分为A、E、H轴.各轴线14个排架柱基础。各轴线之间的间距要严格控 制，因为上面伸出的牛腿上要架设行车，行车是已经定制好的，如果间距误差大的话， 会影响行车的安装，后期处理难度大，所以施工初期，对各个轴线位置的准确定位是至 关重要的。首先把各个轴线的两头基础位置定出来，然后再把仪器架设在各个轴线两头基础 的其中一个上，后视该轴线的另外一个基础中心点，延出该轴线，打下控制桩，记录下 控制桩的坐标、位置，以便基础中心桩后期开挖掉后，利用控制桩在垫层上投出基础的 轴线。（如下图）3iril-fefL.亠，二25F

7、-brrlla粉矿仓基础施工粉矿仓是筒体架构，四个圆筒基础在一条线上，首先仍是定出四个圆筒的中心点， 定出圆心位置后引出圆心的控制桩，然后用卷尺把 0点对着中心桩，按照设计的半径在 实地洒下白灰线，供开挖基础用，开挖到一定的深度后，再用水准仪观测基础开挖的深 度，有没有达到设计标高，差多少报给挖机司机，然后继续开挖，直到挖到设计标高， 基础挖好后，做灰饼，打垫层的混凝土，等到混凝土凝固后，利用控制点在垫层上定出 圆心，细部尺寸交由放线工放出来。如下图）X=3070Q.414Y=32796J25X-30700.4UY=32820J25 U!BJXf阳1】iXMDX=30700414 丫二 328

8、0425X=3Q70Q.414Y 二 3281225药剂制备基础施工药剂制备的基础施工和球磨机施工顺序一样，工业厂房的基础施工程序都是一样的，都是先定位出基础的中心点，引出控制桩，开挖基础，挖到设计标高后，进行打垫 层的混凝土，投线126#胶带廊胶带廊基础的走向和施工坐标系有夹角，所以基础的延出去的控制线要稍微麻烦 些，先把基础的中心点定出来，先把两排基础的两头基础中心点定出来，然后把全站仪 架设在一头基础的中心点上后视另一端的基础中心点，把中心桩延出去，另外一排基础 也是同样的方法把中心桩控制出去，等到垫层打完在垫层投基础轴线时，把仪器架设在 一端的控制点上，后视另一端的控制点作为北方向，根

9、据控制点到各个基础的距离，放 出各个基础的轴线，（定位图见下一页）电缆桥架基础施工电缆桥架基础的定位很繁琐，如下图，因为基础的走向有四个转角，而且场地有高低 差，控制点不好布置，电缆桥架共有 41个基础，1-9号基础一线，10-24号一线, 25-35 线，36-41 一线，而且在11-26基础是斜坡，中间还有压风机箱房子挡 视，所以坡上坡下都要有把控制点，两边控制点相互符合，然后定出电缆桥架基础的中 心点，成一条线的基础延出去控制，记录下控制点的坐标，等到投垫层线时就用这些控 制点进行投线，另外各个基础之间的间距要严格控制，否则后期安装预制的电缆桥架 时，安装不了。（定位图如下）X=3D95

10、9.7MY=J2617,SOiY-J2614.17S加3W邂Y=迓M用Y= 32593.383字犯B阻755Y=必阳谢Y=J257B.576X=30&45.1tE吧侧和诙9：Y-32524JO6r=32533.&97X=Jf)B2J.O53Y=J2+9&J44X=3G796.5I232511&42XJ032QrWD7=52431493Y=艾血3.2丽其=30阿吗M6I1.BMX=3Q8ff7,ai4匸32S53岳阴Y=亚首 55+5壯皿7壯做Y=K517i,u*373-赣717P777.T7 &01JJ23%泅&n.77M0暫7?和勺gl&*；.?(*&Xtll71.141野sklU始77.t

11、i77t.Ul0W-U1曾7fc.C2口神加stnsiiS.IKr?坤71.E5Ifc3D8H.315 r=325D0.ll2Y=3359K)壯超375月曲 耳Mi眩X30a&l.979 丫=$加“r=32S17.0B2X=3D9I1.17& 肓?甌IEX=JM72.137Y用丽$72三、实习成果：来到庐江县大包庄项目部已经 6个月，截止春节放假前，磨浮厂房的球磨机和排架架构 已经完工， 后期行车梁也已经安装好，电缆桥架基础也已经完工，电缆桥架也安装完 毕，成果如下：球磨机基础完成后，经公司球磨机小组、监理符合球磨机基础预埋螺栓、预埋件、预留空洞的位置、间距，误差在施工允许误差范围内，验收通过

12、。排架柱基础完成后，包括柱子的垂直度、间距、牛腿的高度在内的验收内容，经监 理和业主的检查，验收工作也已经完成。牛腿铁件的相对高度控制的很好，受到了监理和业主的表扬，排架柱之间的相对间距误差也在施工要求的误差范围内。电缆桥架基础完工后，经监理和业主的检查验收通过，验收小组检查的主要内容是 各个基础预埋螺栓的标高，和相邻基础的螺栓间距，因为电缆桥架基础的走向是个斜坡 地形，各个基础的标高不一样，而且电缆桥架都是预制的，间距也是重要内容，经复核 检查，都已顺利通过。6#胶带廊基础开始施工，经业主和监理复核其定位坐标、开挖深度等，都已通过验收，明年开工对基础进行接茬施工。四、实习心得时间过得很快，离

13、开学校来参加顶岗实习已经半年了，这半年来如果用一个词和概 括的话，那就是丰富，从七月初到九华，八月初来到庐江县大包庄项目部，经历了很多 在学校没有遇到过的问题，不论是专业上的，还是生活上的，都为我以后的测量职业生 涯奠定了基础。首先是专业上的一些感想，不经历顶岗实习真不知道测量工作的全面内容和重要 性，通过半年的实践实习，对测量工作所用的仪器有了更进一步的熟练和了解，对各种 仪器对不同的施工环节的利弊有了更深一步的掌握。在学校实习操作的仪器及方法，不 一定在工作中能够运用，好多突发的测量难题都需要我们在对测量理论知识熟悉的基础 上来举一反三，根据实际情况来制定出相应的办法，来解决现有的工作难题

14、，另外一方 面，多和一些有经验的老师傅交流，有什么难题多方面听取老师的建议和意见，在此基 础上，和技术部门汇报自己的测量方案，这样既能保证工作保质保量的完成，又能增长 自己的操作经验。在半年的实习过程中，已经能熟练的操作各种仪器，在学校由于全站仪数量有限，所以没有真正的熟悉全站仪，在顶岗实习中，不但加强和巩固了自己在学 校所学的理论知识，而且把理论和实践相结合，更加提升了自己在工作热情、职业道德 等方面的情操，所以我是非常赞成和感谢学些安排的顶岗实习任务。另一方面是工作生活方面的，离开了象牙塔的生活，可能各方面都要学会侍应和融入工作的生活节奏，要学会和各个工作同事之间的相处，吃大锅饭，合作完成
