PLCBUS技术系统手册

1、电力线通信智能控制系统荷兰ATS电力线通信有限公司上海索博智能电子有限公司欧美智能技术协会等机构评论摘录自从荷兰ATS电力线通信有限公司（ATS.,CO）宣布研发出PLC-BUS电力总线技术（Power Line Communication Bus）以来，欧美等发达国家的智能技术联盟、协会、研究所等智能控制技术组织机构都非常高度重视，对此技术都给予了相当高的评价。“PLC-BUS技术会像电流一样迅速传遍全球，因为它实在太简单啦，所以，才有可能快速流行，就像X10一样，但它具有X10无法比拟的可靠性与双向通信性。”美国绿色建筑协会副总裁Nigel Howard预言“PLC-BUS在电力载波上的突

2、破，将让更多的研发人员回过头来重新关注简单实用的研发，而不只是一味追求技术新奇而不可被产业化，他认为PLC-BUS技术是一个很简单但又实用不失功能的智能家居技术。”加拿大绿色建筑协会主席Alex Zimmerman“ATS.,CO公司的PLC-BUS技术，已开始横扫法国，我们要争大眼睛观察它的发展。”在一次发展协会成员会议上说：法国智能家居和智能住宅网络发展协会主席Dominique Roussel“ATS.,CO公司在人人都没有在意的电力线上实现了智能控制技术的突破，这体现了ATS.,CO公司“不走寻常路，勇于突破常规”的研发理念，电力线通信技术的突破，将大大节省布线资源，降低智能化成本，加

3、快网络化、智能化时代的步伐。这应该是一种绿色、环保、节省资源的智能控制技术，它注定会对传统布线智能控制技术的观念和市场的带来较大的冲击。真正能让每一个家庭都能享用的家居智能化技术。”在考察荷兰ATS电力线通信有限公司位于阿姆斯特丹市的总部时说：欧洲智能建筑联盟前任主席Derek J. Clements-Croom2003年1月，ATS.,CO公司已被邀请成为欧洲智能建筑联盟集团的核心会员。目 录一、荷兰PLC-BUS系统概述 41、 PLC-BUS概述 42、 PLC-BUS技术前景 4二、荷兰PLC-BUS的七大优势 51、 高度可靠，万无一失52、 无需布线，即插即用53、 成本低兼，高性

4、价比54、 超级速度，即控即现55、 双向通信，状态反馈66、 6万地址，应用更广 67、 兼容性好，互不冲突6三、荷兰PLC-BUS技术与其它智能家居技术的对比61、 PLC-BUS技术与X10技术的对比62、 PLC-BUS技术与其它技术的对比7四、荷兰PLC-BUS技术产品的应用 71、 PLC-BUS产品九大应用领域 72、 PLC-BUS产品三大智能控制系统7五、荷兰PLC-BUS的产品种类101、 遥控发射系列102、 载波发射系列133、 载波接收系列16六、智能家居方案设计221、 设计原则222、 弱电工程要求 22七、荷兰PLC-BUS智能家居典型方案23八、智能家居系统安

5、装及调试241、 工程流程表 252、 系统安装三部曲 253、 用户实际应用培训 26九、售后服务与技术支持26一、荷兰PLC-BUS系统概述：1. PLC-BUS概述电力线通信总线技术（PLC-BUS）是一种高稳定性及较高价格性能比的双向电力线通信总线技术，它主要利用已有的电力线来实现对家用电器及办公设备的智能控制。这种电力线通信技术是由位于荷兰阿姆斯特丹市的荷兰ATS电力线通信有限公司（ATS.,CO）研发而成，它们致力于设计、开发和制造先进的电力载波灯光控制技术，并因此技术的革新被获得多项专利。ATS.,CO公司推出了一整套基于PLC-BUS技术的智能灯光控制系统，它重新定义了家庭内部

6、高可靠、低成本智能灯光控制的新标准，此项技术拥有超强的系统稳定性和可靠性，为商业住宅提供了更为经济的智能化控制解决方案。而其它的电力线控制技术与PLCBUS技术在系统功能、可靠性和成本上是没办法相比的。PLC-BUS技术的解决方案包括如下领域的应用：灯光控制，电器控制，HVAC控制以及网络与电器设备间的通信。ATS.,CO公司目前已经就此项技术与6家制造商进行了有偿授权使用此项专利的合作，其中包括世界上最大的电子设备厂商。现在上海索博智能电子有限公司是中国大陆及亚洲地区此项专利技术的唯一授权生产商。2. PLC-BUS技术前景每年，对高可靠性的电力线控制技术（如：PLC-BUS技术）的潜在市场

7、需求高达30亿美金。现有的和正在开发中的电力线通信技术可靠性并不高，而且在为客户节约成本方面也做的不够理想，还达不到欧洲中等住宅市场的需求。而PLCBUS技术拓展了更宽的市场领域，包括：家庭网络，灯光控制，HVAC，家居自动化，无线遥控控制，安防，家庭影院和因特网控制等等。单就家居自动化，现在每年预计单在美国就有1亿美金的市场需求。而采用X-10协议的X-10 Ltd.公司则占有了压倒性的市场份额。X-10技术的专利自1998年正式终止，这样结合PLCBUS技术的优势，市场将更有竞争力。另外，灯光市场每年还有5亿美金的份额，为消费者考虑到高可靠性和低配置成本的PLCBUS技术将更受现有灯光市场

8、的欢迎。n 2003年，随着信息时代的来临，50%以上的网络用户会使用多种快捷的工具和智能化产品（如：汽车，电子设备等）。n 在接下来的3-5年，网络及相关综合产品每年会以超过45%的比率迅猛发展。n 从2003年到2005年，大型销售产品的20%（汽车、手提电话、楼宇、电器等）将普及因特网连通功能。 “因特网已经为人们与他们所使用的商品间创造了一个通用的智能化平台。随着时代的发展，数以万计的智能芯片、传感器和控制器出现在我们的汽车、家居和办公环境中。网络附属配件产业的迅猛发展及成本的降低，将大大增强网络信息产业的发展。虽然，PLCBUS技术在灯光控制市场已有一些应用，但其主要目标市场还是定位

9、在为家居环境提供电力线通信解决方案。因特网的未来将不仅仅局限于个人电脑，它将把您日常用品连成网络。这样，所有东西将被联系在一起，包括很小的日常用品，如：家用电器、仪表、自动调温器、抽水泵、电子管、开光等。接下来将有更多新的应用和新的产业发展起来。没有低的成本，将有一半因特网家庭网络控制贸易不会发生，而PLC-BUS恰恰就是这种技术，能可靠的为“网关到用电器通信”提供低带宽解决方案。网络的发展是已成为无可阻挡的时代潮流，智能家居的发展同样是未来的大趋势；目前像美国硅谷的一些科技公司，INTEL、MICROSOFT、IBM等大公司正在努力投巨资开发家庭数字化产品，以期将来能在此领域的市场争得一席之

10、地；据美国 HAA 称：全球对家居智能化的需求以每年20% 的速度增长；美国IDC集团和IN-STAT集团的预测：2005年家庭数字化设备的销量有望超过PC机的数量，2010年家居数字化产品在销量上将是PC机的10倍以上，全球市场规模将达到5800亿美元，届时将有9亿个家庭使用数字化设备。在中国，每年的数字化家园建设比例已经占到了新建住宅总量的30左右，国家将投资15个亿支持该项目的实施，建设部已制订了 “到2010年，中国大中城市60的住宅要实现智能化”的数字家园发展目标。而PLC-BUS技术正是为这一市场需求服务的最好的技术，因为它无需布线，同时适用于已装修户及新装修户，它的高可靠性将最大

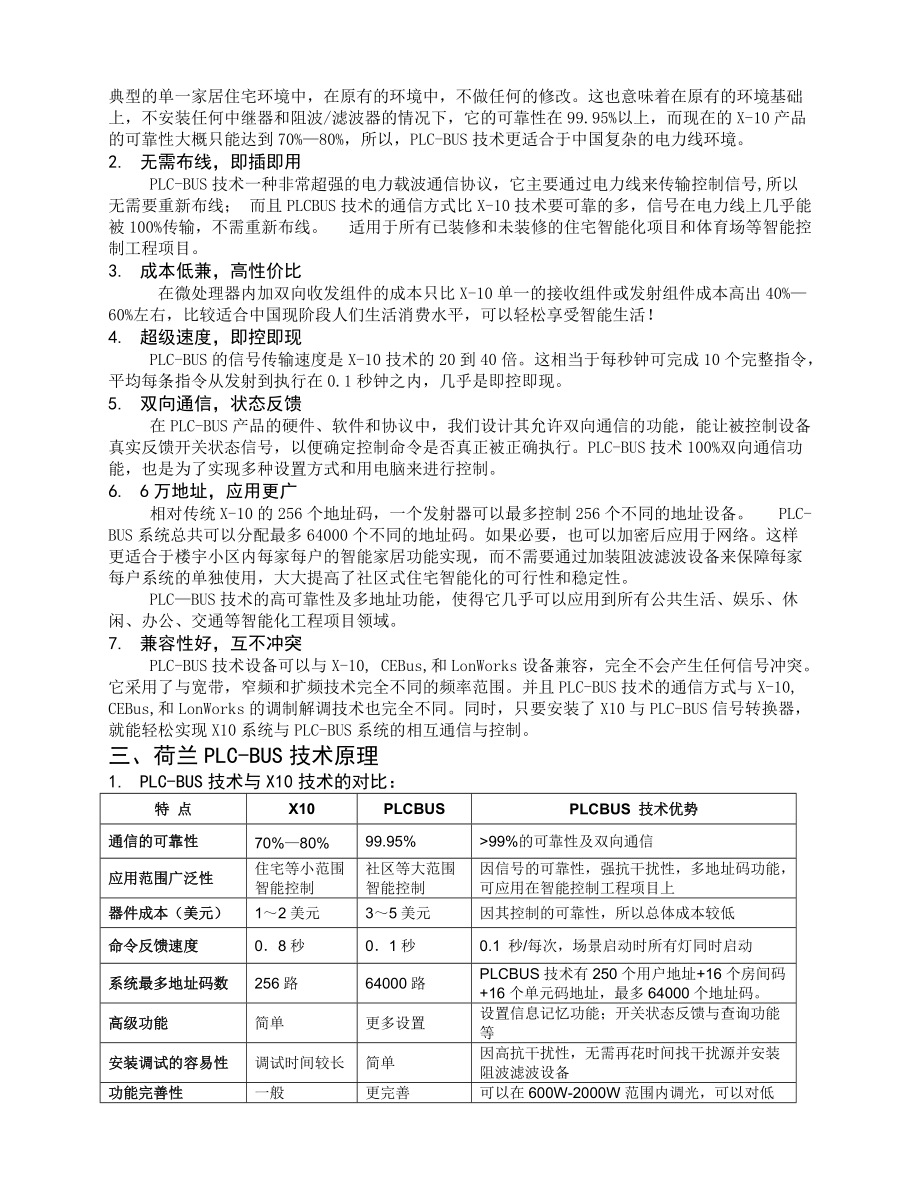

11、程度地满足国内复杂的电力线环境，同时它的高性能价格比是最适合国内现阶段的消费水平。综上所述，PLC-BUS将会在中国有很大的发展市场。二、荷兰PLC-BUS的七大优势1. 高度可靠，万无一失PLC-BUS技术采用新的电力线加载技术，利用低频、广谱技术产生一种非常超强的电力通信信号，使其具有强抗干扰性；它的通信方式比X-10技术要可靠的多，通常在信号收发的传输中，接收不到的比率，X-10技术是PLCBUS技术的1001000倍，而CEBUS或LONWORKS技术信号传输的质量会相对X-10好一些，但信号接收不到的比率也是PLCBUS技术的10100倍（这里可靠性是指自最初安装后，信号传输正确收发

12、的百分率）。PLCBUS产品在荷兰测试时，被随意的安装在典型的单一家居住宅环境中，在原有的环境中，不做任何的修改。这也意味着在原有的环境基础上，不安装任何中继器和阻波/滤波器的情况下，它的可靠性在99.95%以上，而现在的X-10产品的可靠性大概只能达到70%80%，所以，PLC-BUS技术更适合于中国复杂的电力线环境。2. 无需布线，即插即用 PLC-BUS技术一种非常超强的电力载波通信协议，它主要通过电力线来传输控制信号,所以无需要重新布线； 而且PLCBUS技术的通信方式比X-10技术要可靠的多，信号在电力线上几乎能被100%传输，不需重新布线。 适用于所有已装修和未装修的住宅智能化项目

13、和体育场等智能控制工程项目。3. 成本低兼，高性价比 在微处理器内加双向收发组件的成本只比X-10单一的接收组件或发射组件成本高出40%60%左右，比较适合中国现阶段人们生活消费水平，可以轻松享受智能生活！4. 超级速度，即控即现PLC-BUS的信号传输速度是X-10技术的20到40倍。这相当于每秒钟可完成10个完整指令，平均每条指令从发射到执行在0.1秒钟之内，几乎是即控即现。5. 双向通信，状态反馈 在PLC-BUS产品的硬件、软件和协议中，我们设计其允许双向通信的功能，能让被控制设备真实反馈开关状态信号，以便确定控制命令是否真正被正确执行。PLC-BUS技术100%双向通信功能，也是为了

14、实现多种设置方式和用电脑来进行控制。6. 6万地址，应用更广 相对传统X-10的256个地址码，一个发射器可以最多控制256个不同的地址设备。 PLC-BUS系统总共可以分配最多64000个不同的地址码。如果必要，也可以加密后应用于网络。这样更适合于楼宇小区内每家每户的智能家居功能实现，而不需要通过加装阻波滤波设备来保障每家每户系统的单独使用，大大提高了社区式住宅智能化的可行性和稳定性。 PLCBUS技术的高可靠性及多地址功能，使得它几乎可以应用到所有公共生活、娱乐、休闲、办公、交通等智能化工程项目领域。7. 兼容性好，互不冲突 PLC-BUS技术设备可以与X-10, CEBus,和LonWo

15、rks设备兼容，完全不会产生任何信号冲突。它采用了与宽带，窄频和扩频技术完全不同的频率范围。并且PLC-BUS技术的通信方式与X-10, CEBus,和LonWorks的调制解调技术也完全不同。同时，只要安装了X10与PLC-BUS信号转换器，就能轻松实现X10系统与PLC-BUS系统的相互通信与控制。三、荷兰PLC-BUS技术原理1. PLC-BUS技术与X10技术的对比：特 点X10PLCBUSPLCBUS 技术优势通信的可靠性70%80%99.95%>99%的可靠性及双向通信应用范围广泛性住宅等小范围智能控制社区等大范围智能控制因信号的可靠性，强抗干扰性，多地址码功能，可应用在智能

16、控制工程项目上器件成本（美元）12美元35美元因其控制的可靠性，所以总体成本较低命令反馈速度08秒01秒0.1 秒/每次，场景启动时所有灯同时启动系统最多地址码数256路64000路PLCBUS技术有250个用户地址+16个房间码+16个单元码地址，最多64000个地址码。高级功能简单更多设置设置信息记忆功能；开关状态反馈与查询功能等 安装调试的容易性调试时间较长简单因高抗干扰性，无需再花时间找干扰源并安装阻波滤波设备 功能完善性一般更完善可以在600W-2000W范围内调光，可以对低电压射灯调光，红外转发接口2. PLC-BUS技术与其它智能家居技术的对比：技术类型X10CEBUSLONWO

17、RKSLeGrandCADLutronRadio RALevitonHard-wiredLutronHard-wiredPLC-BUS技术描述PLC120khz固定频率PLC 100140khz 跳频PLC 120,140khz 双频PLC 97.6khz射频低压有线低压有线电力载波4-60khz跳频技术改进性是是是是是否否是传送速度（比特/秒）60比特/秒600比特/秒200比特/秒传送速度（命令/秒）1个/秒5-10个/秒1-100/秒N/A5个/秒双向通信否是是是是否否是可靠性轻差70%80%中档90%较高95%较高较高非常高 100%非常高100%非常高> 99.9%发射接收元器

18、件成本12$15 20$30 40$1025$30$0.75$2$3 5$销售成本（美元）2070$70$200$60$300$70$是否要中央控制器否否否是中继器否是否地址码数量256路很多很多32路20路很多64000路四、荷兰PLC-BUS技术产品的应用因PLC-BUS技术的超强抗干扰能力、高度可靠性及64000路可设地址，所以，它几乎可以广泛应用于所有已装修及未装修的住宅智能化和体育场等智能工程项目上。1. 九大应用领域：1) 社区、会所、广场等公共社区应用2) 宾馆酒店、美食城、咖啡酒吧等公共服务场所应用3) 行政、商务办公大楼等公共建筑应用4) KTV歌舞厅、夜总会、洗浴中心等公共

19、娱乐场所应用5) 体育场、博物馆、影剧院等公共文化体育场所应用6) 火车站、机场、汽车站、码头等公共交通中心应用7) 公园、游乐园、渡假村公共旅游场所应用8) 学校、医院、购物中心等公共生活场所应用9) 化工、钢铁等易燃易爆，有毒有害工矿企业厂房应用2. 三大智能控制系统：智慧照明控制系统、智慧电器控制系统及智慧安防控制系统。1) 智慧照明控制系统：哪里有灯光，哪里就有智慧照明！Smart Lighting System 智慧照明控制系统 主要是采用PLC-BUS或X10电力线载波通信技术实现的无线智能照明系统，它可用遥控、场景、定时、远程、电脑等多种控制方式实现对灯的智能管理与控制。Smar

20、t Lighting System的最出色表现功能：Ø 同时适用于未装修户和已装修户Ø 无需重新布线，快捷方便的设备安装Ø 在无线接收范围内，自由遥控智慧照明系统Ø 可实现定时和电话远程控制灯光等高级智慧照明功能Ø 双向通信，可随时反馈与查询灯的开关状态Ø 高度可靠性，信号可靠性达99.95%Ø 可按需选配，分阶段实现整体灯光智能控制功能；Smart Lighting System的功能简介：1. 调光功能在客厅及卧室的灯可以随意调节亮度，创造温馨生活情调；2. 灯光软启白炽灯光的渐亮渐灭功能，既可保护眼睛避受刺激，又可延长

21、灯泡使用寿命。3. 亮度记忆白炽灯开启时，自动渐亮到上次关掉时的灯光记忆亮度。4. 全开全关睡觉前，按“全关”键，所有灯都全关；如有急事，按“全开”键，所有灯都全亮。5. 照明场景在玄关、客厅及卧室，创造 “离家”、“回家”、“会客”、“影院”等灯光电器场景。 6. 遥控控制照明、电器、安防智慧控制功能合而为一，无论在家里任何地方，只用一个遥控器就可一一遥控所有楼上楼下的灯和白炽灯的灯光亮度调节，以及每楼层灯的全开全关；一键创造“会客、就餐、休息、情话”等各种灯光电器联动场景效果；蓝色柔和“夜光”功能，创造黑夜一道亮丽风景线；键盘锁功能，尽现细致入微的人性化设计。2) 智慧电器控制系统：哪里有

22、电器，哪里就有智慧传送！Smart Appliance System智慧电器控制系统主要是采用PLC-BUS或X10电力线载波通信技术实现的无线智能电器控制系统，它可用遥控、场景、定时、远程、电脑等多种控制方式实现对电器的智能管理与控制。Smart Appliance System的最出色表现功能：Ø 同时适用于未装修户和已装修户Ø 无需重新布线，快捷方便的设备安装Ø 在无线接收范围内，自由遥控智慧电器系统Ø 可实现定时和电话远程控制家电等高级智慧电器控制功能Ø 双向通信，可随时反馈与查询电器的开关状态Ø 高度可靠性，信号可靠性达99

23、.95%Ø 可按需选配，轻松实现智慧电器控制功能Smart Appliance System的功能简介：1. 电源控制即插即接即控所有电器电源开关，方便，快捷；2. 红外控制智能学习红外家电遥控指令，一个遥控器同时控制多种红外家电；可对红外家电进行远程、定时、集中、无线遥控、电脑控制等智能控制；3. 远程控制下班前，提前把电饭煲、热水器或空调开启，回家马上享受； 4. 定时控制可设置定时开关饮水机、排风系统，节能且省心；出差前，设置定时开关灯光及家电的效果，创造虚拟有人在家场景，防小偷；5. 电脑控制在书房上网或玩游戏的同时，可以随意控制所有灯光或家电；6. 集中控制在任何插座上，即

24、插即控最常用的灯光及家电；7. 电动窗帘安装于客厅或卧室，可对窗帘进行定时开关、无线遥控等各种控制；8. 背景音响在主卫或厨房，用遥控器直接控制有源音响或功放，并调节音量大小；3) 智慧安防控制系统：哪里有安全需要，哪里就有智能安防！Smart Security System 自动安防控制系统 是一个兼有无线和有线的智能安防系统它集成了电话远程控制、定时控制、集中控制、无线转发等智能照明和电器控制功能Smart Security System最出色表现功能：Ø 同时适用于未装修户和已装修户Ø 快捷方便的无线设备安装Ø 可靠的全面安全监控功能Ø 灵活的无线

25、和有线监控扩展Ø 方便的智能灯光和电器舒适控制功能Ø 在无线接收范围内，自由控制安防和智能家居系统无线扩展功能：Ø 16个无线防区，每区最多可设4个红外探头Ø 可扩展无线红外探头、红外幕帘、无线门磁厅等处安装Ø 可扩展（安防）遥控器、紧急按钮Ø 可扩展无线烟感、无线煤气泄漏报警器等有线扩展功能：Ø RS-485小区总线集成接口在主机接口就可集中控制最多256路灯或电器的开关、调光、全开全关；可实现定时控制灯光和家电；录音留言及室温显示功能；智慧家居功能 Ø 在主机介面就可集中控制最多256路灯或电器的开关、调光、全

26、开全关； Ø 时间闹钟功能，可设定义每天的定时控制灯光和家电的事件；Ø 电话远程控制256路灯或电器的开关及全开全关功能，可远程开启或关闭空调、热水器等家电。Ø 内置PLC-BUS(可选X10)无线转发器，可同时智慧学习6个无线遥控器Ø 布撤防及报警时联动电器或灯光的功能智慧安防系统功能：1. 无线遥控控制可同时配备智慧家居遥控器、安防遥控器及紧急按钮，可以遥控256路灯光及家电，四组场景效果，四组红外家电，可实现布撤防、紧急求助等安防功能；2. 红外探测报警可在窗户旁安装无线幕帘，在门上安装无线门磁，在楼道口等公共区域安装红外探头以防止入室盗窃；3.

27、感应探测报警可在厨房、客厅等处安装烟雾报警器防止火灾；在厨房处安装燃气泄漏报警防 止煤气泄漏；4. 电话远程控制可电话远程布撤防、远程监听主机周围声音；5. 语音留言功能全程语音提示、语音录音报警、留言功能、报警时播放录音内容； 6. 电话报警功能可设5组报警电话号码，警号高音响度达120dB7. 个性密码设计5组用户使用密码和1组防劫持密码，大容量事件记录，可存储100条信息8. 舒适家居功能室内温度显示功能；壁挂和台面放置选择，国际流行外观设计，典雅尊贵五、荷兰PLC-BUS的产品种类PLC-BUS技术产品，主要分为三大类产品：遥控发射系列、载波发射系列、载波接收系列1) 遥控发射系列主要

28、作用：遥控器发射无线射频信号通过PLC-BUS无线转发器把无线射频信号转发成PLC-BUS控制信号在电力线网上广播式地传播。2) 载波发射系列主要作用：通过现有的电力线来发射PLC-BUS控制信号并让信号在电力线网上广播式地传播。3) 载波接收系列主要作用：接收来自电力线网上的PLC-BUS控制信号，并执行控制信号里的控制指令，对相应的灯或电器进行开、关等控制操作。遥控发射类PLCBUS-RF4073 加密触摸屏遥控器 功能简介： 可遥控256路灯或电器的开关、白炽灯100级调光、全开全关 可随意设置和实现四组灯光或电器场景 智能红外学习控制四组红外家电 安防系统布撤防功能 触摸感应式按键，蓝

29、色夜光功能 防误操作、键盘童锁功能 信号加密发射，防止互相干扰应用实例： 主人坐在客厅或卧室，边看电视，边喝咖啡，随手拿起触摸屏遥控器，就可以遥控楼上楼下所有灯光或电器的一对一开关；如听到异样的声音，可以按全开，所有灯就会全亮；如想睡觉，可按全关，所有想要关的灯和电器都会自动全关；可以根据生活场景需要，随意切换“会客”、“就餐”、“影院”、“起夜”等灯光电器场景；可以随意对白炽灯进行100级调光，创造温馨浪漫氛围；可以随意切换智能红外学习遥控“电视、DVD、功放、空调”等4组红外家电；若配置了安防自动化系统，还可以对安防系统进行布撤防操作；若想“起夜”，可以轻触触摸屏，立即显示蓝色夜光，可以按

30、“起夜”场景键，沿着卫生间的灯带依次亮起，如厕后按“全关”即可。若想防止小孩玩耍遥控器引起误操作，只要先按住“AIR”或“TV”键中任意一键不放，然后再按另一键，即可锁住键盘，若想解锁，只重复以上操作即可解锁。设置方法： 在使用以前，首先要到系统中的无线转发器那里学习注册一下，这样遥控信号就能通过无线转发器转发成PLC-BUS信号在电力线传播给相应的接收器，接收器就会根据指令执行相应的操作命令。技术参数： 电池型号：AAA 1.5V电池×3 静态电流：1uA 遥控信号频率：433.92MHz 发射角度：360º 发射距离：50m(开阔地)适用温度：-1050外壳材料：ABS

31、塑料尺寸(长×宽×高)：157×85×20mm重量：0.063Kg颜色：蓝紫色遥控发射类PLCBUS-RF4060 四位迷你加密遥控器 功能简介： 可遥控4路灯或电器的开关、白炽灯100级调光 信号加密发射，防止互相干扰应用实例： 主人可以随身携带，晚上开车到家门口，首先用遥控器打开别墅的大门，车开到车库门口再用遥控器打开车库的卷帘门，打开车库的灯，然后车缓缓地开入车库停好。再一一用遥控器关闭大门和车库门，从车库步入家门，边用遥控器打开玄关或门灯，用不着再摸黑进家了，用遥控器关闭车库的灯。最后，把遥控器揣入口袋或钥匙扣上。设置方法： 在使用以前，首先要到

32、系统中的无线转发器那里学习注册一下，这样遥控信号就能通过无线转发器转发成PLC-BUS信号在电力线传播给相应的接收器，接收器就会根据指令执行相应的操作命令。技术参数： 电池型号：CR2016 3V电池×2 静态电流：1uA 遥控信号频率：433.92MHz 发射角度：360º 发射距离：50m(开阔地)适用温度：-1050外壳材料：ABS塑料尺寸(长×宽×高)：90×40×7mm重量：0.015Kg颜色：黑色遥控发射类PLCBUS-T4023 澳式无线转发器 功能简介： 加密技术设计，可学习16个不同遥控器的无线密码 将遥控器加密无线

33、射频信号翻译成PLCBUS电力载波信号 自带一个电器随意插，可以接受无线遥控和PLCBUS电力载波控制 信号加密接收，防止互相干扰应用实例： 无线转发器插在在房子中央位置的插座上，一般一套商品房只需一个转发器，别墅需2-3个转发器。设置方法： 在使用以前，首先要到系统中的遥控器与无线转发器学习注册一下，这样遥控信号就能通过无线转发器转发成PLC-BUS信号在电力线传播给相应的接收器，接收器就会根据指令执行相应的操作命令。技术参数： 额定电压：220V AC±10 50Hz 静态电流：1uA 遥控信号频率：433.92MHz 发射角度：360º 发射距离：50m(开阔地)适用

34、温度：-1050外壳材料：ABS塑料尺寸(长×宽×高)：110×40×60mm重量：0.113Kg颜色：白色载波发射类PLCBUS-T4033 128位迷你夜光控制器 功能简介： 控制128组不同的电灯、电器，实现全开/全关功能 对白炽灯100级调光 具有场景设置功能 亮度、地址查询功能 电灯、电器开关状态反馈功能 防串户加密控制功能，防止用户与用户间的互相控制应用实例： 主人上楼回到卧房，关闭楼下的灯，如果怀疑是否关闭，可以查询一下。躺再床上可以把房间内需要开的灯打开，把亮度调到最合适。要睡觉了，按一下全关。半夜要起夜上洗手间，任意按一下床头的迷你控制

35、器，背光打开了，按一下场景地址开，从卧室到洗手间的灯打开了，回来再按场景地址关。如果半夜有急事按“全开”，全屋灯都打开了。设置方法： 在使用以前，首先要到系统中的所有迷你控制器的用户码统一成同一个，这样就可以发射PLC-BUS信号在电力线传播给相应的接收器，接收器就会根据指令执行相应的操作命令，以及其他操作。技术参数： 额定电压：220V AC±10 50Hz 静态电流：1uA 信号发射速度：200bits/sec适用温度：-1050外壳材料：ABS塑料尺寸(长×宽×高)：141×94×26mm重量：0.244Kg颜色：白色载波发射类PLCBU

36、S-T4034 256夜光控制器 功能简介： 控制256的电灯、电器，实现全开/全关功能 对白炽灯100级调光 具有场景设置功能 亮度、地址查询功能 电灯、电器开关状态反馈功能 防串户加密控制功能，防止用户与用户间的互相控制应用实例： 主人上楼回到卧房，关闭楼下的灯，如果怀疑是否关闭，可以查询一下。躺再床上可以把房间内需要开的灯打开，把亮度调到最合适。要睡觉了，按一下全关。半夜要起夜上洗手间，任意按一下床头的迷你控制器，背光打开了，按一下场景地址开，从卧室到洗手间的灯打开了，回来再按场景地址关。如果半夜有急事按“全开”，全屋灯都打开了。有时把某个灯的地址忘了，只需手动把这个灯打开，用迷你控制器

37、查询一下，上面响应的指示灯亮起来，查询到这个灯的地址了。设置方法： 在使用以前，首先要到系统中的所有迷你控制器的用户码统一成同一个，这样就可以发射PLC-BUS信号在电力线传播给相应的接收器，接收器就会根据指令执行相应的操作命令，以及其他操作。技术参数： 额定电压：220V AC±10 50Hz 静态电流：1uA 信号发射速度：200bits/sec适用温度：-1050外壳材料：ABS塑料尺寸(长×宽×高)：141×94×26mm重量：0.244Kg颜色：白色载波发射类PLCBUS-T2269 场景模块四路 功能简介： 实现四组场景，每组可以控

38、制1-16路连续或不连续地址码的接收器同开同关 可以实现双控功能，且可任意变化双控对象 防串户加密控制，防止用户与用户间的互相控制应用实例： 主人回家打开门，按一下进门场景的开关，从玄关到客厅、主卧灯光依次一路路打开。主人顺着灯光步入家门，不必摸黑一路一路打开灯了；到了楼梯口，按一下场景的开关，楼下的灯全部关闭了，上楼的灯光打开了，顺着灯光上了搂抱，按一下场景开关楼梯的灯关闭了。进入卧房前，按一下门口的场景开关，你日常的一组灯光场景打开了，你可以躺在床上看电视了。睡觉时，按一下床头的场景开关，整个卧房的灯全部关闭，可以就寝了。半夜要起夜上洗手间，任意按一下床头场景的开关，从卧室到洗手间的灯打开

39、了，回来再按一下另一个场景的开关，灯全部关闭了。当要离家时，无需关心家里的那路灯或电器是否关闭，只需在大门口按一下离家场景的开关，家中的所有电器或灯关闭了。设置方法： 在使用以前，首先场景模块进入设置状态，通过遥控器给四路场景编入地址，这样就可以通过发射PLC-BUS信号在电力线传播给相应的接收器，以实现需要的场景。技术参数： 额定电压：220V AC±10 50Hz 静态电流：1uA 信号发射速度：200bits/sec适用温度：-1050外壳材料：ABS塑料尺寸(长×宽×高)：60×45×27mm重量：0.101Kg颜色：白色载波接收类PL

40、CBUS-P2027 澳式电器随意插 功能简介： 控制一路插座式电器 地址在线学习，响应全关指令 超级场景功能，一个主地址和十六个场景地址（副地址）组成 双向通讯功能，回馈状态；防干扰，信号模糊识别技术应用实例： 控制一路澳式三脚插座的电器开关，如：浴霸、电热水器等电器。设置方法： 在使用以前，首先进入地址学习设置状态，通过遥控器编入地址，这样就可以通过各类发射器对于澳式随意插上的电器开关了。通过迷你控制器对随意插编辑场景地址，使和几个模块或随意插相同的场景地址，以便通过发射器实现各类场景控制。技术参数： 额定电压：220V AC±10 50Hz 静态电流：1uA 额定负载：2500

41、W 信号接收速度：200bits/sec适用温度：-1050外壳材料：ABS塑料尺寸(长×宽×高)：110×40×60mm重量：0.125Kg颜色：白色载波接收类PLCBUS-R2263 微型灯光控制器单路 功能简介： 控制一路白炽灯，接受调光和开关和全开全关指令 既可搭配普通机械开关使用,又可单独暗藏与灯相连 超级场景功能，一个主地址和十六个场景地址（副地址）组成 双向通讯功能，回馈状态；防干扰，信号模糊识别技术应用实例： 主人在客厅内，通过遥控器一一控制某路灯的开关，当有客人来时，要实现会客的灯光模式时，按一个场景地址，客厅的主灯和四周的背景灯亮起，

42、创造了一种温馨的模式。当要看电视时，按按一个场景地址，背景灯亮起，其他灯全部灭掉，创造了一种舒适的模式。设置方法： 在使用以前，首先进入地址学习设置状态，通过遥控器编入地址，这样就可以通过各类发射器对于灯进行开关和调光了。通过迷你控制器对模块编辑场景地址，使几个模块相同的场景地址，以便通过发射器实现各类场景控制。技术参数： 额定电压：220V AC±10 50Hz 静态电流：1uA 额定负载：300W 信号接收速度：200bits/sec适用温度：-1050外壳材料：ABS塑料尺寸(长×宽×高)：60×45×27mm重量：0.101Kg颜色：白

43、色载波接收类PLCBUS-R2264 微型灯光控制器双路 功能简介： 控制双路白炽灯，接受调光和开关和全开全关指令 既可搭配普通机械开关使用,又可单独暗藏与灯相连 每路带超级场景功能，一个主地址和十六个场景地址（副地址）组成 双向通讯功能，回馈状态；防干扰，信号模糊识别技术应用实例： 主人在客厅内，通过遥控器一一控制某路灯的开关，当有客人来时，要实现会客的灯光模式时，按一个场景地址，客厅的主灯和四周的背景灯亮起，创造了一种温馨的模式。当要看电视时，按按一个场景地址，背景灯亮起，其他灯全部灭掉，创造了一种舒适的模式。设置方法： 在使用以前，首先进入地址学习设置状态，通过遥控器编入地址，这样就可以

44、通过各类发射器对于灯进行开关和调光了。通过迷你控制器对模块编辑场景地址，使几个模块相同的场景地址，以便通过发射器实现各类场景控制。技术参数： 额定电压：220V AC±10 50Hz 静态电流：1uA 额定负载：两路总300W 信号接收速度：200bits/sec适用温度：-1050外壳材料：ABS塑料尺寸(长×宽×高)：60×45×27mm重量：0.101Kg颜色：白色载波接收类PLCBUS-R2267 微型电器控制器单路 功能简介： 控制一路日光灯或电器，接受开关和全开或全关指令 既可搭配普通机械开关使用,又可单独暗藏与灯相连 超级场景功能

45、，一个主地址和十六个场景地址（副地址）组成 双向通讯功能，回馈状态；防干扰，信号模糊识别技术应用实例： 主人在客厅内，通过遥控器一一控制某路灯的开关，当有客人来时，要实现会客的灯光模式时，按一个场景地址，客厅的主灯和四周的背景灯亮起，创造了一种温馨的模式。当要看电视时，按按一个场景地址，背景灯亮起，其他灯全部灭掉，创造了一种舒适的模式。设置方法： 在使用以前，首先进入地址学习设置状态，通过遥控器设置响应全开或全关和编入主地址，这样就可以通过各类发射器对于灯进行开关和调光了。通过迷你控制器对模块编辑场景地址，使几个模块相同的场景地址，以便通过发射器实现各类场景控制。技术参数： 额定电压：220V

46、 AC±10 50Hz 静态电流：1uA 额定负载：800W 信号接收速度：200bits/sec适用温度：-1050外壳材料：ABS塑料尺寸(长×宽×高)：60×45×27mm重量：0.101Kg颜色：白色载波接收类PLCBUS-R2268 微型电器控制器双路 功能简介： 控制双路日光灯或电器，接受开关和全开或全关指令 既可搭配普通机械开关使用,又可单独暗藏与灯相连 超级场景功能，一个主地址和十六个场景地址（副地址）组成 双向通讯功能，回馈状态；防干扰，信号模糊识别技术应用实例： 主人在客厅内，通过遥控器一一控制某路灯的开关，当有客人来时，要

47、实现会客的灯光模式时，按一个场景地址，客厅的主灯和四周的背景灯亮起，创造了一种温馨的模式。当要看电视时，按按一个场景地址，背景灯亮起，其他灯全部灭掉，创造了一种舒适的模式。设置方法： 在使用以前，首先进入地址学习设置状态，通过遥控器设置响应全开或全关和编入主地址，这样就可以通过各类发射器对于灯进行开关和调光了。通过迷你控制器对模块编辑场景地址，使几个模块相同的场景地址，以便通过发射器实现各类场景控制。技术参数： 额定电压：220V AC±10 50Hz 静态电流：1uA 额定负载：每路800W 信号接收速度：200bits/sec适用温度：-1050外壳材料：ABS塑料尺寸(长

48、15;宽×高)：60×45×27mm重量：0.101Kg颜色：白色载波接收类PLCBUS 4810 信号综合分析仪 功能简介： 检测出此点位干扰信号的强度大小 指示出此点位收到的PLC-BUS信号的强度应用实例： 将信号综合分析仪插装到家中不同的插座上，分析仪绿灯闪烁，显示此点的有效PLCBUS信号强度；红灯闪烁，显示此点的噪声信号强度。配合迷你控制器使用调试检测整个系统。设置方法： 无需设置，配迷你控制器使用，指示系统内各点的PLCBUS信号和干扰信号的强弱。技术参数： 额定电压：220V AC±10 50Hz 静态电流：1uA 信号接收速度：200bits/sec适用温度：-1050外壳材料：ABS塑料尺寸(长×宽×高)：88×49×27mm重量：0.101Kg颜色：黑色六、
