综合布线设计

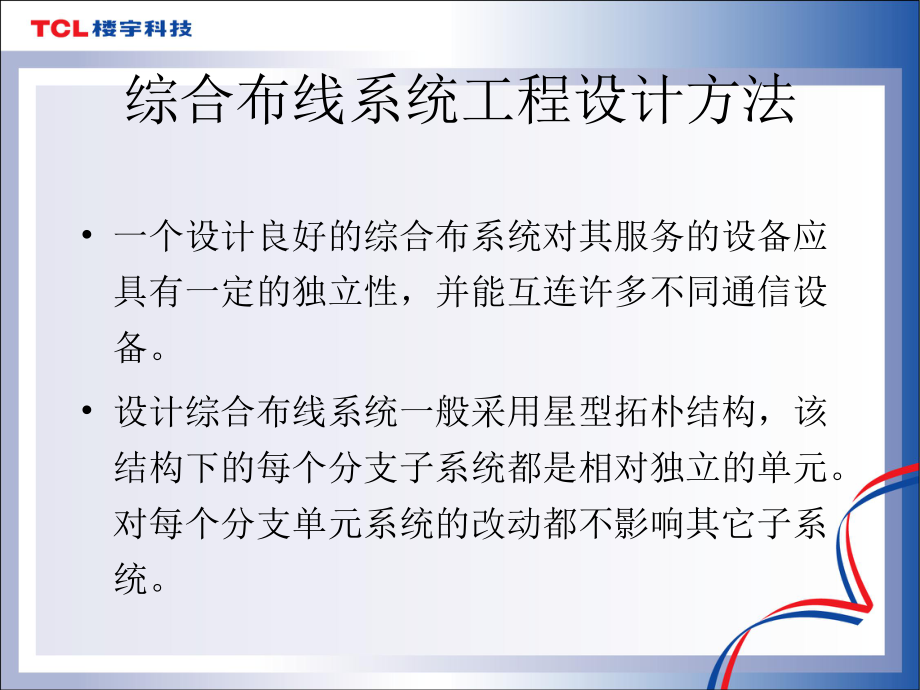

1、综合布线系统工程设计方法 综合布线是一个模块化、灵活性极高的建筑物或建筑群内的信息传输系统，是建筑物内的“信息高速公路”。它既使语音、数据、图像通信设备和交换设备与其它信息管理系统彼此相连，也使这些设备与外部通信网络相连接。综合布线系统工程设计方法 它包括建筑物到外部网络或电信局线路上的连接点与工作区的语音或数据终端之间的所有电缆及相关联的布线部件。 综合布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件（如配线架、连接器、插座、插头、适配器）。传输电子线路、电气保护设备等硬件。综合布线系统工程设计方法 一个设计良好的综合布系统对其服务的设备应具有一定的独立性，并能互连许多不同通信

2、设备。 设计综合布线系统一般采用星型拓朴结构，该结构下的每个分支子系统都是相对独立的单元。对每个分支单元系统的改动都不影响其它子系统。综合布线系统工程设计方法 标准化标准化严格按照EIA/TIA 568-A及ISO/IEC 11801标准设计系统，并连接众多满足国际网络标准的网络设备。如 IEEE802.3系列标准等。 我国目前的设计依据主要是我国目前的设计依据主要是GB/T 50311GB/T 5031120072007及及YD/T 926YD/T 92620012001。 施工验收标准是：施工验收标准是：GB/T 50312GB/T 5031220072007综合布线系统工程设计方法 综合

3、布线系统的设计共分为两大类： 一类是商用建筑或建筑群布线技术； 另一类是住宅家居布线技术。综合布线系统的组成 1）工作区（不含） 2）配线子系统（水平布线子系统） 3）干线子系统 4）设备间 5）建筑群子系统 6）管理工作区布线工作区布线光 缆铜 缆设备间设备间建筑群子系统建筑群子系统干线干线子系统子系统楼层配线架楼层配线架建筑物配线架建筑物配线架建筑群配线架建筑群配线架综合布线系统工程设计等级综合布线系统工程设计等级 综合布线系统分三个设计等级综合布线系统分三个设计等级 1 1、基本型配置：、基本型配置： 适用于综合布线系统中配置标准较低的场合，用铜芯对绞电缆组网。综合布线系统工程设计等级综

4、合布线系统工程设计等级 具体配置：具体配置：每个工作区有一个信息插座。每个工作区配线电缆为一条4对双绞线引到楼层配线架。干线电缆配置：干线电缆配置：数据：24个信息插座配2对对绞线，或一个HUB或一个HUB群配4对对绞线；话音：每个信息插座配1对对绞线。综合布线系统工程设计等级综合布线系统工程设计等级2、增加型配置： 适用于综合布线系统中中等配置标准的场合。用铜芯电缆组网。 配 置： 每个工作区有2个或2个以上信息插座，通常一个语音，一个数据。综合布线系统工程设计等级综合布线系统工程设计等级 每个工作区的配线电缆均为一条独立的4对双绞线，引至楼层配线架。 干线电缆配置：数据：24个信息插座配2

5、对对绞线，或一个HUB或一个HUB群配4对对绞线；话音：每个信息插座配1对对绞线。综合布线系统工程设计等级综合布线系统工程设计等级3、综合配置(综合型)： 适用于综合布线系统中配置标准较高的场合，用光缆和铜缆混合组网。 配置： 在以上两种配置的基础上增设光缆系统。综合布线系统工程设计等级综合布线系统工程设计等级 垂直干线的配置： 每48个信息插座宜配2芯光纤；话音或少量数据信息插座按4：1配置主干，或按用户要求配置，并留有备用量。 当有光纤到桌面的用户，其所用的光纤芯数不计入主干光纤芯数内。综合布线系统工程设计等级综合布线系统工程设计等级 基本型综合布线系统的特点基本型综合布线系统的特点是一种

6、富有价格竞争力的综合布线方案，能支持所有的语音和数据的应用 应用于语音、语音/数据或高速数据。 便于技术人员管理。综合布线系统工程设计等级综合布线系统工程设计等级 增强型综合布线系统的特点： 除具备基本型的特点外：每个工作区有二个信息插座，不仅机动灵活，而且功能齐全。任何一个信息插座都可提供语音和高速数据应用。可统一色标，按需要可利用端子板进行管理。综合布线系统工程设计等级综合布线系统工程设计等级 综合型综合布线系统的特点综合型综合布线系统的特点：引入光缆可适用于规模较大的建筑物或建筑群。其余同基本型和增强型。工程设计案例工程设计案例 现有一栋办公大楼： 楼高十层，建筑面积为18000平方米，

7、每层126个信息点，其中话音63个点，数据63个点；合计话音630个点，数据630个点，共计1260个信息点；最近点距离楼层配线间的距离为15米；最远点为42米。工程设计案例工程设计案例 办公大楼综合布线用途： 支持内部网络，大楼内网络类型为100 Base-T高速Ethernet网络；支持大楼话音类应用；要求话音点和数据点可相互转换。总体布线工程要求一次到位。 要求完成大楼内的综合布线系统工程的设计、施工与测试。工程设计案例工程设计案例 要求: 技术先进，以满足二十一世纪的网络要求。 可靠性高，保证各部门之间信息的可靠传输。 扩展性强，以满足不断增长的信息量需求。 标准与开放，便于与现有网络

8、系统的平滑连接和能与不同子系统网络的兼容。工程设计案例工程设计案例 设计步骤： 1、用户需求调研： 确定具体布线类型； 确定数据、话音等信息点的具体点数； 2、画出布线系统平面图：工程设计案例工程设计案例 确定主体方案： 工作区 水平布线 干线布线 交接间 建筑群工程设计案例工程设计案例 （1）工作区： 根据用户需求及将来发展的需要，通信引出端选用TCL超5类打线模块；面板选用8686（mm）双孔面板；并且，在工作区里，话音点也按照数据点设计。 经计算，共需双口面板630个；超5类插座1260个。工程设计案例工程设计案例 （2）水平布线： 根据用户需求及将来发展的需要，水平布线决定全部采用超5

9、类线缆支持，具体配置为每个插座一根。 计算：0.55（15+42）+6=37.35米 37.35*1260=47061， 47061/305=154.29工程设计案例工程设计案例 （3）干线布线： 根据用户需求及将来发展的需要，干线布线决定数据干线采用六芯多模光缆；话音干线采用5类大对数电缆。 计算：0.55（8+24）+12=29.6米（光缆余长留的多） 29.6米*4=118.4米 120米。工程设计案例工程设计案例 （4）交接间： 根据用户的需求及将来发展的需要，干线话音配线架选用5类100对110配线架； 数据、话音水平线缆配线架选用24端口超五类RJ45快接式配线架； 数据干线光缆配

10、线架选用12口ST光纤配线架。工程设计案例工程设计案例 根据用户的需求及将来发展的需要，决定选用全RJ45系列配置。 计算：每层126个信息点，话音、数据各63个，由于采用了楼层配线架合并的设计，所以一个楼层配线架要支持两个楼层的信息点。即252个信息点。 252/24=10.5，11个24口超五类配线架 RJ45模块1260个工程设计案例工程设计案例 话音干线的计算： 由于252个信息点里有126个话音点，所以至少要有126对线来支持，根据电信惯例，话音要留15%的余量，所以实际需要的对数为126*1.15=144.9对，即为：145对。 145/25=5.8 即需要6根25对五类线缆/FD

11、。 25*6=150，150/100=1.5，需要2个100对的110配线架/FD；5对连线块40个。工程设计案例工程设计案例 光纤配线架的数量计算 1个12口ST光纤配线架；ST耦合器6个；ST尾纤6条；光纤跳线的数量为2根ST-SC型双芯光跳线，一备一用； 超五类RJ45-RJ45跳线的数量为126根，外加13根备用，合计139根；工程设计案例工程设计案例 五类RJ45-110型跳线的数量为126根，外加13根备用，合计139根。 理线器7U，6U黑色，1U白色； 19英寸标准机柜一个（0.6*0.6*1.6M，32U）； 卡刀一把。 对于建筑物配线架，由于要进行干线端接，所以其材料清单为

12、： 12口光纤配线架2个；ST耦合器24个；ST尾纤24条； 100对110配线架6个（6*25*4=600对）5对连线块120个； 252/24=10.5，11个24口超五类配线架；工程设计案例工程设计案例 ST-SC型双芯光跳线4根，外加2根备用，共6根； 2米42U机柜一个。 超五类RJ45-RJ45跳线的数量为126根，外加13根备用，合计139根； 五类RJ45-110型跳线的数量为126根，外加13根备用，合计139根。工程设计案例工程设计案例智能小区的综合布线设计 智能小区与商业大厦有着明显的不同，但是其布线的总体技术要求和商业大厦基本一致。 智能小区和商业大厦的本质区别在于：在

13、我国，智能小区的信息流量远小于商业大厦！所以相对比于商业大厦来讲，智能小区的布线相对进行了简化。智能小区的综合布线设计 但是，由于智能小区的建筑风格种类繁多、各具特色，所以布线的设计方案往往不一而同，不能简单照搬商业大厦的布线设计方法。 一般来讲，智能小区的建筑类型有以下几种：塔楼、板楼、多层、别墅等。智能小区的综合布线设计 根据TIA/EIA 570-A的规定，对于小区的布线，要求必须在每户家里放置“家庭布线箱（架）DD（Distribuor Device）”。 配线箱主要是为住户提供灵活性、可管理性，以及为不同的应用系统提供接口。应 用 等级一 等级二话 音 支 持 支 持电 视 支 持

14、支 持数 据 支 持 支 持多媒体 不支持 支 持智能小区的综合布线设计 家居布线的等级：线 缆 等级一 等级二4对UTP 3类，建议用CAT 5 CAT 575欧姆同轴 使 用 使 用光 缆 不使用 可选择智能小区的综合布线设计 家居布线的等级：家庭内布线家庭内布线光 缆铜 缆设备间设备间建筑群子系统建筑群子系统干线干线子系统子系统多媒体布线箱多媒体布线箱智能小区的综合布线设计智能小区的综合布线设计 具体配置为： 单元配线间至每户的多媒体布线箱为1或2根超5类线（推荐2根）；条件允许时可采用4芯或6芯光缆。 每户的多媒体布线箱至用户桌面为： 1、主卧2个点（1话音，1数据），客厅2个点（1话

15、音，1数据）；线缆全部布放到位。智能小区的综合布线设计 2、主卧2个点（1话音，1数据），客厅2个点（1话音，1数据）；仅客厅线缆布放到位，其它预留管道，根据用户需求进行后期布放。 3、主卧2个点（1话音，1数据），客厅2个点（1话音，1数据）；线缆暂时不铺设，留待用户需求确定后，结合用户装修进行后期布放。智能小区的干线设计智能小区的干线设计 具体配置为： 数据：从小区信息中心至每栋住宅为4芯或6芯光缆，如果小区信息中心至每栋住宅的实际布线长度不超过90米，可以采用超5类线（2根) 话音：三类或五类大对数电缆。按每户两对进行配置。例如：48户/楼，则上两根50对五类大对数线缆。智能小区的干线设

16、计 该设计的特点是： 优点：优点：从根本上保证了小区现在及未来的信息化需求，保证了小区的投资和业主的利益。 缺点：缺点：小区的综合布线系统和网络组网费用较贵。开发商的投入较高。智能小区的干线设计 干线配置为： 从物业信息中心布放一根4/6芯多模光缆到最近的一栋/几栋楼，然后从该楼再继续用超5类线布放到下一栋楼，依此类推，直到全部布放完毕。智能小区的干线设计智能小区的干线设计 该设计的特点是： 优点：优点：减少了小区干线光缆的用量，降低了小区综合布线系统的造价，间接降低了小区网络设备的造价。 缺点：缺点：小区用户的网络性能受到了极大的损伤，网络速度慢。 干线配置为（分支接合）： 从物业信息中心布放一根24/48芯多（单）模光缆到楼群的分支接合箱，引出2/4芯光缆到各个楼，对于每个楼各单元之间用超5类线连接。依此类推，直到全部布放完毕。智能小区的干线设计智能小区的干线设计智能小区的干线设计 该设计的特点是： 优点：优点：适度地减少了小区干线光缆的用量，降低了小区综合布线系统的造价，间接降低了小区网络设备的造价。性价比在目前来讲比较好。 缺点：缺点：布线及网络系统结构复杂，要求设计人员具有较高的水准，才能选好干线光缆转接点（楼），不利于管理。智能小区的干线设计布线设计总结网络数据传输的距离要求：1）在双绞线上最远为100米；2）在多模光缆上为2KM（100Mb/
