1、深圳市天然气储备与调峰库工程天然气高压管道支线（含中压管道）工程增加工程库区管线连头专项方案编制:审核:批准:深圳市建安（集团）股份有限公司二零一七年四月五日1、概况深圳市天然气储备与调峰库工程天然气高压管道支线（含中压管道）增加工程库区管线长度约260米，直缝双面埋弧焊接钢管，材质L450M管径6813X19.1,设计压力6.0MPa,供气压力4.0MPa城市天然气中压管道工程，长度约130米，无缝钢管。406X8,供气压力0.3MPa发球筒旁通管长约142米，材质Q345C,管径0219X8,设计压力6.0MPq供气压力4.0MPa截断阀门DN800-台、DN400一台。根据业主要求，要求

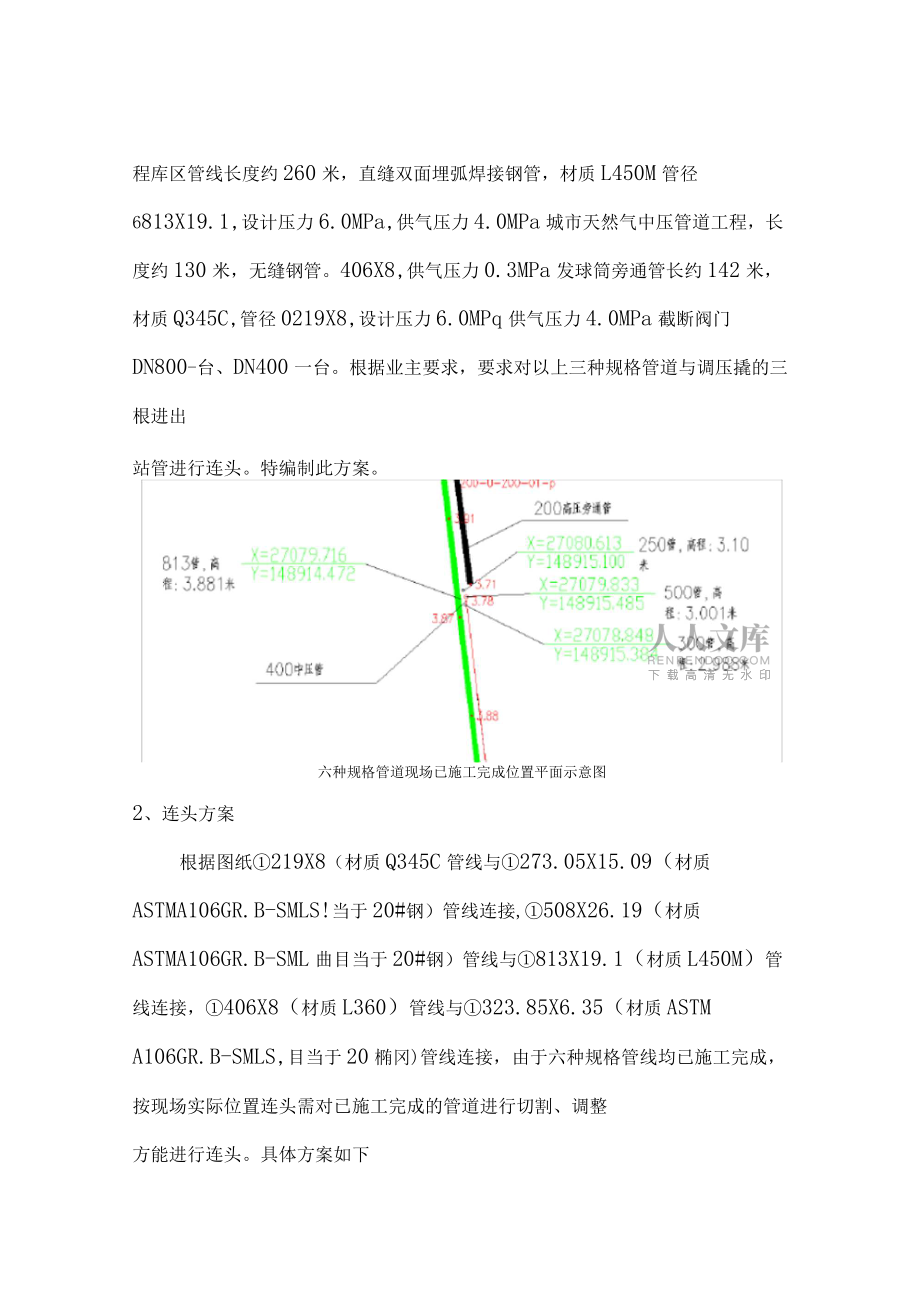

2、对以上三种规格管道与调压撬的三根进出站管进行连头。特编制此方案。六种规格管道现场已施工完成位置平面示意图2、连头方案根据图纸219X8（材质Q345C管线与273.05X15.09（材质ASTMA106GR.B-SMLS!当于20#钢）管线连接,508X26.19（材质ASTMA106GR.B-SML曲目当于20#钢）管线与813X19.1（材质L450M）管线连接，406X8（材质L360）管线与323.85X6.35（材质ASTMA106GR.B-SMLS,目当于20椭冈)管线连接，由于六种规格管线均已施工完成，按现场实际位置连头需对已施工完成的管道进行切割、调整方能进行连头。具体方案如下

3、土方工程由于连头位置土质较差，地下水丰富，管沟开挖深度较深，施工作业时间较长，管沟四周需打钢板桩进行支护。管沟开挖土方需用汽车运输至渣土场弃土，运距约10km)土方开挖使用320B型挖掘机，开挖土方量如下图：长6mK宽3.1mx73.5m=65.1m3,其中，淤泥20%m粉砂35%粘土45%运距10km。根据要求管沟全部回填石粉渣，回填量长6mx宽3.1mx深3.5mx密实系数1.2=78.12m3。2.1、 219X8与273.05X15.09管道连头如下图：因操作空间问题施工508X26.19管道时需切割已施工的219X8管道约130cm以及90弯头1个。(1)工程量：切割219X8管道9

4、0弯头1个，待508X26.19管道施工完成后重新焊接，连头新焊接5道焊口，切割后重新焊接2道口，共7道焊口，防腐补口7道，电火花捡漏约4米(2)施工需材料：273.05X15.09管道90°弯头1个，DN200/25OX8(材质20#钢)大小头1个，273.05乂15.09管道约3m(3)焊接工艺：采用鼠弧焊打底，填充盖面按原焊接工艺执行。2.2、 406X8管道与323.85X6.35管道连头如下图：需切割已施工的406X8管道约130cmi(1)工程量：连头焊接5道焊口，防腐补口5道，电火花捡漏约2.5米。(2)施工需材料323.85X6.35,90弯头1个，DN400/300

5、X8大小头1个，323X8.5管道约2cm3(3)焊接工艺：采用鼠弧焊打底，填充盖面按原焊接工艺执行。、Ls'：匚Y壮口与DY3C1早圣建L示全国2.3、 813X19.1与508X26.19管道连头如下图需切割已施工的508X26.19管道90°弯头1个及焊口1道，连头焊接6道焊口。(1)工程量：813X19.1管道的焊口2道，508X26.19管道焊口4道，防腐补口6道，电火花捡漏约4米。(2)施工需材料：DN800/DN50022.2三通1个,508X26.19管道约4ni(3)焊接工艺：采用鼠弧焊打底，填充盖面按原焊接工艺执行。3、施工措施：此连头位置点下水丰富，需采

6、取排水措施，100潜水泵2台(1备1用)，35kw柴油发电机配合抽水，使用台班数量根据现场使用情况签证。此连头位置挖深比较深，土质情况较差，地下水较大需打钢板桩，钢板桩数量：C200型C型钢，46条，每条长6米。4、安全文明施工要求1、安装2m高彩钢围挡20m设夜间警示灯6盏。2、建立、完善安全生产领导小组，有组织、有领导地开展安全管理活动，承担组织、领导安全生产的责任。3、因连头施工位置在华安气库库区范围内，施工时应遵守库区的相关操作规程及要求。4、从事生产管理和操作的人员，依其从事的生产内容，在进入岗位前，分别通过企业、施工项目的安全检查和安全教育，取得安全认可证，对电工、电焊工和超重工等

7、特殊工种要持证上岗。5、进入施工现场必须带好个人防护用具。严禁冒险作业，严禁酒后操作和带病上岗；6、需配置两个20kg灭火器。7、施工警戒线内严禁抽烟、明火。8、按施工现场用电安全规程作业，各种机电设备必须有开关箱，由专人管理维护，按规定接地，严格执行一机一闸。9、在点穿管道及点焊时，应有专人拿灭火器在旁上，以防不测事故发生。10、现场使用的氧、乙快瓶要合理放置，远离动火及油料存放点；11、严格遵守公司的有关安全规定，按施工安全管理制度执行。12、严格按照施工人员安全操作制度规定执行，所有施工人员均应接受安全管理人员的监督，安全人员有权制止一切违反安全规程的操作。13、施工时，尽量不要打扰周围居民用户的正常生活5、危险源及安全控制措施厅P活动/产品/服务危险源何人何物可能受伤害风险将如何发生可能造成的风险风险控制措施1电焊与切割高温灼伤作业人员作业时产生火星飞溅灼烫伤人执行焊接与火焰切割作业安全管理规定2电焊与切割火灾爆炸作业人员、设备物资回火，所用防护用品不符合要求，乙快瓶产
