电厂水上水下挖泥方案

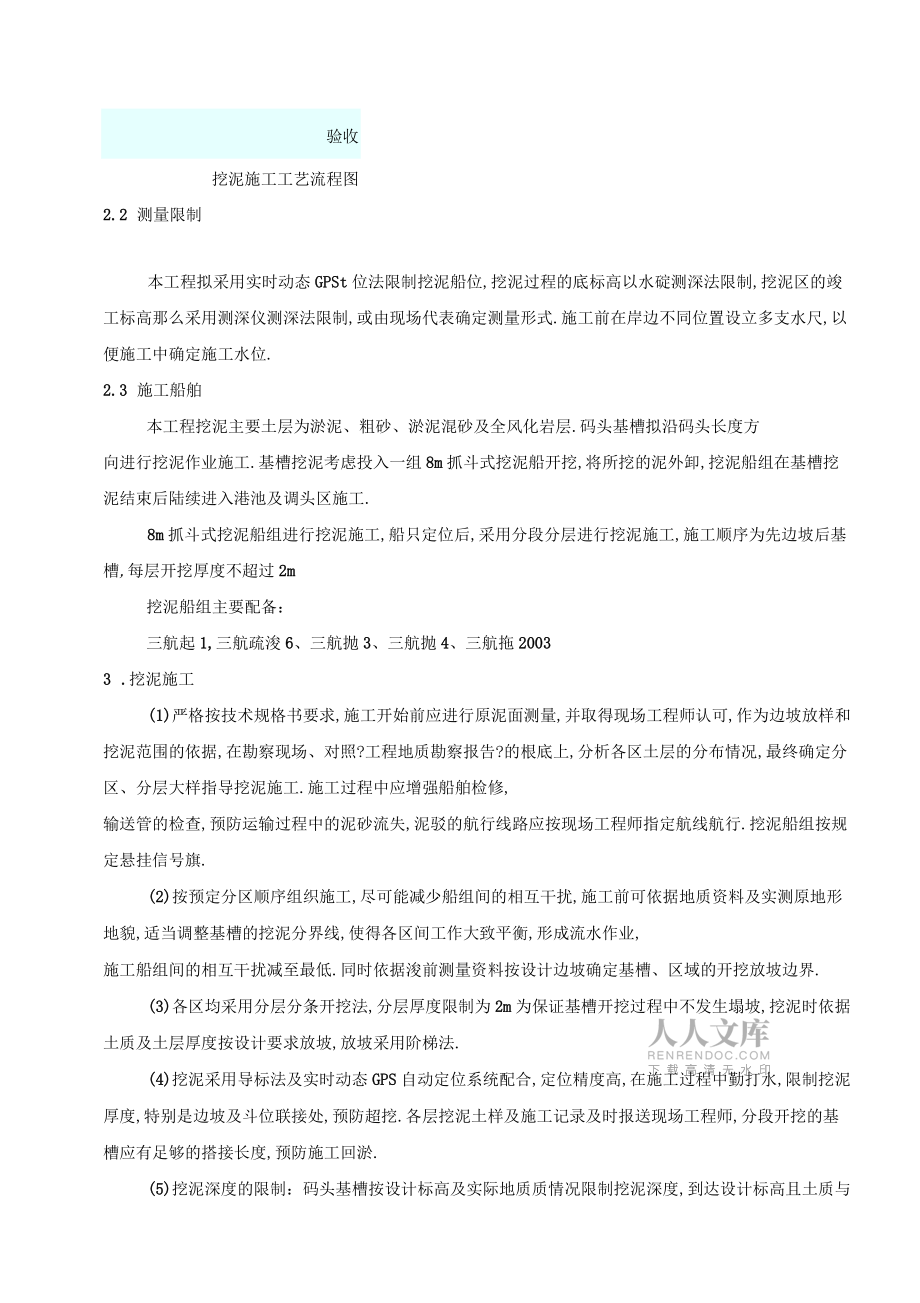

1、福建石狮鸿山热电厂煤码头及引堤工程水下挖泥施工方案1 .工程概述福建石狮鸿山热电厂煤码头及引堤工程位于福建省石狮市鸿山镇伍堡工业区,泉州湾口南侧海域,石狮市锦尚镇东店村正东方约2km处.电厂码头北向距离祥芝港约6km,南向距离深沪湾的梅林和深沪港区约11km工程点地理坐标为东经11846、北纬2443.本工程的疏浚工程含两个工程：码头基槽及港池挖泥及盘旋水域及连接水域挖泥.2 .水下挖泥施工步骤2.1 施工工艺见?挖泥施工工艺流程图?.施工准备平面图布置浚前测量斗位划分挖泥船组进场定位分层分条开挖断面测量验收挖泥施工工艺流程图2.2 测量限制本工程拟采用实时动态GPSt位法限制挖泥船位,挖泥过

2、程的底标高以水碇测深法限制,挖泥区的竣工标高那么采用测深仪测深法限制,或由现场代表确定测量形式.施工前在岸边不同位置设立多支水尺,以便施工中确定施工水位.2.3 施工船舶本工程挖泥主要土层为淤泥、粗砂、淤泥混砂及全风化岩层.码头基槽拟沿码头长度方向进行挖泥作业施工.基槽挖泥考虑投入一组8m抓斗式挖泥船开挖,将所挖的泥外卸,挖泥船组在基槽挖泥结束后陆续进入港池及调头区施工.8m抓斗式挖泥船组进行挖泥施工,船只定位后,采用分段分层进行挖泥施工,施工顺序为先边坡后基槽,每层开挖厚度不超过2m挖泥船组主要配备：三航起1,三航疏浚6、三航抛3、三航抛4、三航拖20033 .挖泥施工(1)严格按技术规格书

3、要求,施工开始前应进行原泥面测量,并取得现场工程师认可,作为边坡放样和挖泥范围的依据,在勘察现场、对照?工程地质勘察报告?的根底上,分析各区土层的分布情况,最终确定分区、分层大样指导挖泥施工.施工过程中应增强船舶检修,输送管的检查,预防运输过程中的泥砂流失,泥驳的航行线路应按现场工程师指定航线航行.挖泥船组按规定悬挂信号旗.(2)按预定分区顺序组织施工,尽可能减少船组间的相互干扰,施工前可依据地质资料及实测原地形地貌,适当调整基槽的挖泥分界线,使得各区间工作大致平衡,形成流水作业,施工船组间的相互干扰减至最低.同时依据浚前测量资料按设计边坡确定基槽、区域的开挖放坡边界.(3)各区均采用分层分条

4、开挖法,分层厚度限制为2m为保证基槽开挖过程中不发生塌坡,挖泥时依据土质及土层厚度按设计要求放坡,放坡采用阶梯法.(4)挖泥采用导标法及实时动态GPS自动定位系统配合,定位精度高,在施工过程中勤打水,限制挖泥厚度,特别是边坡及斗位联接处,预防超挖.各层挖泥土样及施工记录及时报送现场工程师,分段开挖的基槽应有足够的搭接长度,预防施工回淤.(5)挖泥深度的限制：码头基槽按设计标高及实际地质质情况限制挖泥深度,到达设计标高且土质与设计相符方可停止开挖；港池按标高限制挖泥深度,盘旋水域按标高限制挖泥深度,挖至-12.2m标高.(6)疏浚土必须按海管区和有关部门要求抛至规定的抛泥区内,严格按国家海洋局管

5、区规定的区域进行抛泥.(7)为保证减少挖泥对周边的污染,促进文明施工,疏浚时尽可能选在涨潮时开挖,减少泥土的扩散流失.同时,在开挖过程中及时通知海管区工作人员对淤泥进行检测,以防有放射性物质对海域周边的影响.(8)施工中必须填写详细施工记录,包括挖泥船及泥驳注册号,施工位置及泥土类型,挖泥标高,挖泥船装驳时间,泥驳航行,抛填返回到达挖泥船的时间等.(9)施工中按技术规格书及有关规定进行,减少海面污染,船舶按规定航线进出,保证施工顺利完成.4、挖泥的质量限制(D挖泥施工过程中应根据土层厚度及土质情况合理限制开挖深度,一般不超过2m施工中应严格限制超挖.(2)当基槽挖至设计标高时,应校对土质资料,

6、并取样提交现场工程师,土样分析必须符合要求,假设挖泥情况与原设计土质有差异时,应将土样立即送现场工程师处鉴定,并按现场工程师的指令决定是否继续开挖.(3)开挖的边坡不应陡于设计边坡,每边超宽应不大于1.5m.(4)作好施工记录,浚前原泥面测量,施工过程中每周至少一次的过程测量均应提交现场工程师检查.(5)按现场工程师要求提请进行竣工测量,并在约定的时间内提交竣工水深图及按现场工程师要求的基槽竣工断面图.(6)基槽开挖(泥)允许偏差及检验方法如下表序号工程允许偏差(mm检验单元和数量单元测点检验方法码头防波堤1平均超深4m以下抓斗300500每个断面(每510m一个断面,且不少于三个断面)1用回

7、声测深仪或测深水泥检查,12m一个点,取平均值48ml抓斗I、n类土800800出、IV类土5005002每边平均超宽4m以下抓斗100015002在全部断面图上量测,取各边平均值48ml抓斗I、n类土20002000出、IV类土150020005.挖泥施工平安生产目标和组织保证举措坚持平安生产,杜绝事故发生,努力做到无职工伤亡事故,重伤率和轻伤率均为0%是本工程的平安生产目标.1.1 平安生产组织治理机构1.2 制定平安治理方案及规章制度建立健全平安保证体系,工程经理部在原有的平安工作治理体系上建立起本工程专门的领导小组,工程经理对该工程整个施工过程的平安生产负责.成立工程经理负责,施工员、

8、平安员、质检员等参加的平安生产领导小组.做到人人讲平安,人人抓平安,齐抓共管搞好平安生产.施工单位对施工现场平安生产的检查、监督工作,严格根据部颁平安检查评分标准和文明施工标准执行.专职平安员负责具体监督检查工作和日常事务.做好平安思想教育,掌握执行平安规章制度；做好平安思想教育工作,增强全员“平安第一的观念意识,做好文明施工.每个作业班组设兼职平安员,以协助增强平安举措的贯彻执行.针对本工程地处海上施工,制订挖泥施工的平安治理方案书及平安操作规程,明确平安治理目标,保证各项工程的平安施工.掌握各有关的平安生产规章制度,定期对施工人员进行平安规章制度的教育和考察,严格监督各施工人员执行其岗位平

9、安操作规程,对各技术工程应持证上岗,对特殊工种应持特殊工种上岗证.1.3 平安技术交底认真进行平安技术交底工作,此工作必须在各工序开工前由分项工程负责人以书面形式进行,保证交底工作落实到每个人员,保证每个操作人员在施工前掌握本工种、本工序的安全技术要求.6 .落实制度落实平安检查、平安例会制度,严格执行国家平安法规,做到工程经理部每周均要开一次平安例会,公司每月进行一次平安检查,制订相应的考核方法,平常工地的专职及兼职安全员监督施工工作人员执行各岗位平安操作规程.6.1 关于强化施工现场平安生产治理的假设干规定(1)为了贯彻执行“平安第一、预防为主的方针,保证职工生命和国家财产的平安,特制定本

10、规定.(2)全体施工人员必须严格执行党和国家有关平安生产的方针政策、法令和平安技术规程,自学遵守本规定.(3)施工现场必须建立健全平安生产责任制,领导干部在治理生产的同时,必须负责管理平安工作,所有职能人员即各工种的工人都必须在各自的工作范围内或生产作业岗位上对平安生产负责.(4)施工现场必须严格执行各级技术交底制度,平安交底必须明确、具体、有针对性,并要认真做好书面记录.(5)台风、汛期、寒冬、高温季节来临前,应针对季节特点,编制和落实相应的平安技术举措,进行平安检查,保证平安生产.(6)水上作业假设无预防落水的平安举措必须穿好救生衣并系好衣带.(7)护船值班船员严禁溜岗、离岗、顶岗、替岗.

11、(8)严禁船员在船上饮酒,岸上饮酒后四小时不得上船.(9)严禁船舶携带非船员随船航行或留非船员住宿.6.2 平安活动日(1)班组必须严格执行每周一次组织平安活动和班组每日上岗平安交底的制度.(2)小结一周内班组在生产作业中的平安生产先进事例及主要经验教训,对有关人员进行表扬和批评,提出奖励和罚款意见.(3)针对生产作业中存在的不平安因素,提出改良举措并认真实施.(4)学习国家和上级平安部门颁发的有关平安生产规章制度,并联系实际,领会贯彻.(5)学习有关平安生产先进事迹和事故例子,从中吸取经验教训,举一反三,不断提升平安生产思想意识,增强自我和相互保护水平,做到警钟长鸣.(6)认真严格检查贯彻执

12、行上级平安生产有关指令和有关精神.(7)讨论分析事故原因和责任,提出对责任者的处理意见.(8)讨论班组平安治理目标举措,分析实现目标举措的执行情况.(9)提出平安生产合理化建议.(10)对上级领导和平安监督人员提出改良工作的批评意见.7 .防台本工程经历二个年度的台风季节,做好该工程的防台工作非常重要,工程经理部要在公司防台防汛委员会的统一布置下开展工作,并建立本部的防台小组,工程经理任组长,由各部门主管、平安员组成,并配备相应的防台设备,制订相应的防台举措,保证防台期间万无一失.7.1 防台网络图施工单位防台委员会经理部防台小组防台网络图7.2 制订防台、防汛预案各部门和班组(1)编制防台、

13、防汛预案,明确岗位责任.(2)台风季节坚持每天收听天气预报,并主动与气象部门组成联动网,随时了解气象动态,一旦预报有台风迹象,立即组织相应举措,并增强值班,防患于未然.(3)台风来临时的人、机、物,特别是水上船机、抛石船、沉箱及现场临时设施严格按照“预案的要求实施避风、加固、转移、值守.8.本工程的平安重点保证事项(1)本工程涉及的船舶较多,施工必须在现场设专人指挥调度施工船舶通行和锚泊.及时取得业主及有关部门的支持协助,统一协作解决现场的航行锚泊和施工矛盾问题.必须做好发布航行通告工作.施工船舶严禁超载航行.(2)制定出切实有力的防台举措,成立本工程的防台平安小组,在现场随时备好足够数量的紧固增强防台材料,及时组织船只的避风.(3)本工程系海上工作,水上作业人员必须穿好救生衣,进入施工现场要戴好平安帽.各交通施工船舶应配备相应数量的救生圈.8.1 施工避让举措(1)严格执行国际海上避碰规那么、港章和施工航行通告.(2)施工船根据现行的?交通部沿海港口信号规定?准确悬挂施工信号.(3)按规定的施工作业区域作业.(4)所有施工船舶均配备甚高频VHF一台,并保证通讯畅通.8.2 雾季施工平安举措所有施工作业船
