ATM硬件培训资料

1、ATM硬件培训东方通信股份有限公司金融事业部录21 ATM结构线路图：31.1 CSC450结构线路图：31.2 2050结构线路图31.3 缩写的含义52产品电源供应原理和结构621Powerdistributor220V电源分配器62 2PowerSupplyUnit中央电源组（24V电源）83 3SE（特殊电路控制板）104 4SEV4（特殊电路控制板集USB接口分线器）133读卡器功能和结构135 1ID18读卡器136 2读卡机CHDV2X144打印机功能和结构157 1ND71打印机：158 2ND98/ND98D日志打印机：1843ND9A/ND9E收据打印机2144ND9C/N

2、D9G收据打印机2545TP07/NP07/NP06打印机285密码锁和钥匙锁的使用更改2951开密码锁2952改密码锁315 3密码锁原理与复位336出钞模块功能和结构336 1出钞模块的主要组成以及拆卸与组装3362功能模块及操作原则3463钞模块各传感器及功能4164出钞和分配过程4665数码管错误代码及相应措施4766常见故障537 Sop操作（DOS）61附录一：主机错误码表：71附录二：打印清单格式（设备端的计数）72附录三：小常识汇集731.ATM结构线路图:1.1CSC450结构线路图:'加密模块存款t t t16 口插线板V. 24 卡显示器pc机照明灯传感器 CIM

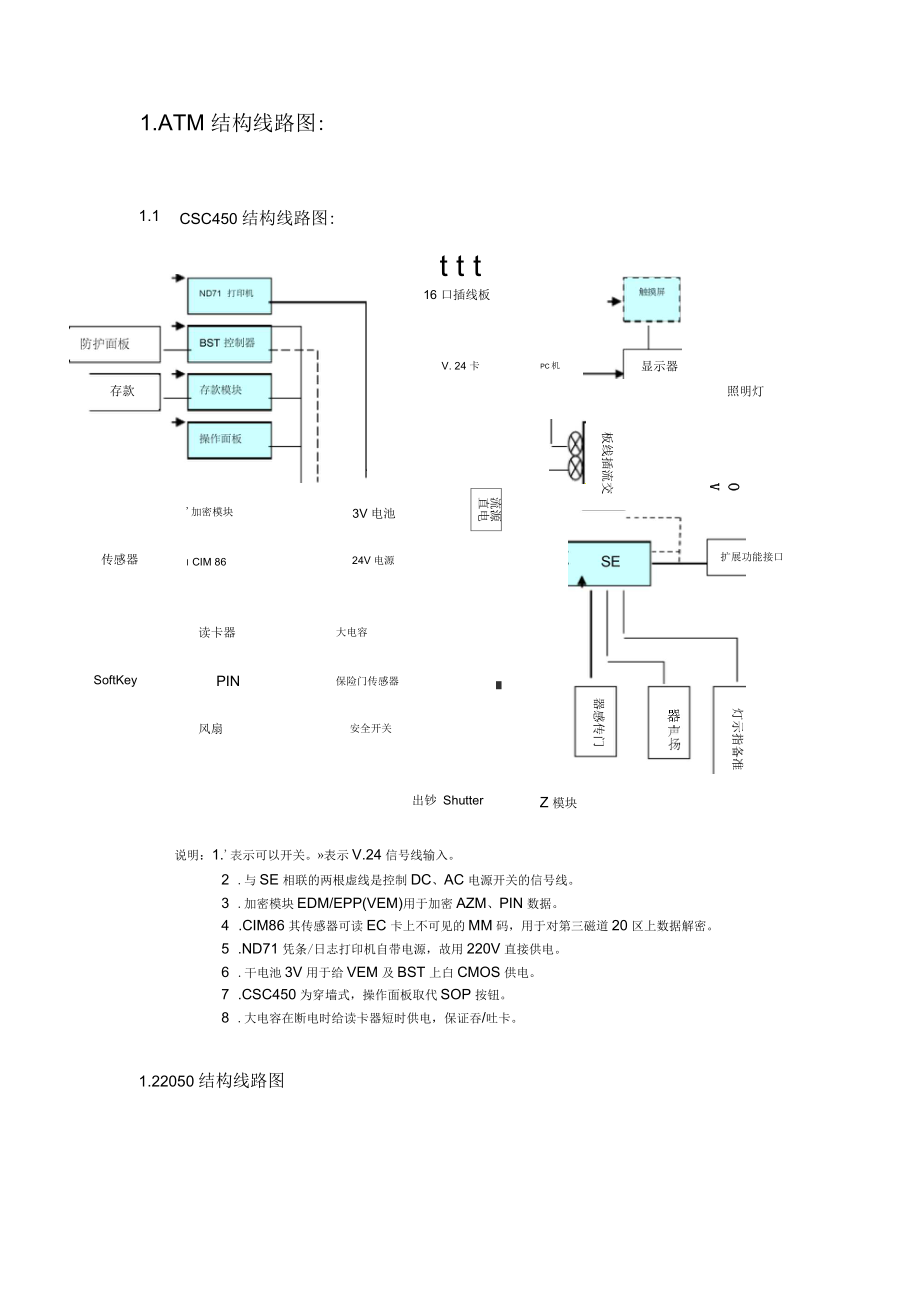

3、 86读卡器SoftKeyPIN风扇3V电池24V电源大电容保险门传感器安全开关流源直电出钞 Shutter板线插流交OV22扩展功能接口L 块模钞出器感传门灯示指备准Z模块说明：1.'表示可以开关。»表示V.24信号线输入。2 .与SE相联的两根虚线是控制DC、AC电源开关的信号线。3 .加密模块EDM/EPP(VEM)用于加密AZM、PIN数据。4 .CIM86其传感器可读EC卡上不可见的MM码，用于对第三磁道20区上数据解密。5 .ND71凭条/日志打印机自带电源，故用220V直接供电。6 .干电池3V用于给VEM及BST上白CMOS供电。7 .CSC450为穿墙式，操

4、作面板取代SOP按钮。8 .大电容在断电时给读卡器短时供电，保证吞/吐卡。1.22050结构线路图vUtonerp3n七makecontact；door2)(w，3)-g色i>a>I-50652>iofW8C3JBUZSCPn一TreORS5xJol£aHlrI£754UHMGhanne'Charnel2jISensorp99WOChannel9(ON，。&O3POE-no上seoSa<ttyivrteh甲1Channe：5-Channd5Fzerdistr©utorI-5.41Z-12t24V)三OOP)JOOD苦WJKX

5、U9SnR8£esuctfusnol8aogulsGhawel15a二一二QO8cos«er5«DQJCOWCGe?)WSS30V24dis:ribotorN5O0一一zoo<0>1.3缩写的含义缩写一览表AZMCEELTKCIM出佳根埃(CashoutModule)欧洲工程通M(ConcurrentEnginee1ngEurope)欧渊标准化丢会(EuropeanC<unraitteeFurStJidai-disatiorP片UI剧横狭(&rdIdentiflcaticnIbdule)COMCSA个人电脑通信端口心&tionPo

6、rtFromPC)加1拿大标准防会(t-anadianStandardsAssociation)E口HFMAEMCEN加出艇谷耀乳(Encud小DcLodoModule)防"IK科冷跣(Burglar鼻Ihoisystem)电fiiJIfe容性(ElectrottiagneticCoapatibi1ityJ欧洲标准(EuropeanStandurd)FCC【DIDK(r联邦通信羹曷会(FederalCcimnunicationComiRission)身份UdeniificatiocO身价识别i堂卡机(CardreEiderforidentificatiod)IELEU国鼎电子技术喽员

7、会(juteTTiationalElectrotechnicalCommissiion)度光二极管(L如htEmittingDiode)MMFIXink模式标记通过讲如MM箱或杆匚niH6等安全模块进行分析)4人溟窟编号(PMStmalIdentificationbomber)SATSNT费轮机(StackerSiensXixdorfrnformutionssystcrac.465：司SOP一善和操作ServiueandOperating)TOPCLLPSVDE衣根顶端ClttF林忠*用于/it粒制峋喋色标志)(TopofFonn)重点去喊空(UndmwiteelboratDrics)d；同断

8、电源(Uninterrupt&blePowerSupply)一国电气工种协会(觞NOcidtkmofGeraanElectricalEnsineets)工忒2KS出钞控制器(Ca>houtController)数'卜鸵码辙(XuinbE笊smbinati口口luck)BallastPowersaveThermostat镇流器节电模式温度调节装置Powerdistributor带电源开关的220V电源分配器2: 产品电源供应原理和结构2.1Powerdistributor220V电源分配器2.1.11：电源开关3: 220V电源输出（到中央电源组）5:220V电源输出（可开

9、关）2:220V电源输入4: 220V电源输出（可开关）6:控制线接口（与SE相连）分配器插座中的三个橡胶插座供组件与继电器通过特殊电子部件 SE进行控制。220V电源分配器通过一个橡胶插头输入交流电,干线电压连接，其中的两个是有继电器控制开关的。在其内部电路板上有一个保险丝（控制线接口：8A）。Connectortype;Berg;6-pir插脚名称1+24V2+24V继电器控制电源输出口23接地4接地56+24V继电器控制电源输出口3（monitor）插座5,6:第三级输插座2,10:第一级输出；插座3,4,7,8,9:第二级输出出;1总电源开关(Poweron/off);Supply);

10、3ND71打印机；5日光灯(Logo);(Monitor);7Deposit;9计算机(PC);使用;11专用电路板(SE);端；224V直流电源盒(Power4AZMNG;6显示器810AZMV1现已不12AC输入2.2PowerSupplyUnit中央电源组(24V电源)输入电压(开关选择)：230V(187264V)115V(93132V)频率：4865Hz输出电压：输出电压容限备注1-12V士10%Standby备用2+5V土3%Standby备用3+12V士10%Standby备用4+5V土3%Switched打开5+24V*Switched打开6+12V士10%Switched打开

11、*电压：最大26.4V最小24V负载W10A泄漏电流：最大1mA尺寸：180*220*92mm(宽、长、高)电源设备为所有没自带电源的组件提供直流电压。额定干线电压(115V/230V)是有一个接触电刷开关设定的。电源内装风扇可以降温。所有输出端均有防短路、防过压或者防电压不足的功能。此外，本电源还具有防止温度过高的保护功能。当出现过压或者温度过高的情况时，电源立即自动中断，只有在触发干线电压时才能恢复供电。如果输出端出现电压过低或者短路时，电源也会立即自动中断，但此时供电可以自动恢复。状态指示灯：特殊电子部件上的绿色LED灯亮起，表明电源已打开。故障：根据设备的配置情况，在特殊电子部件SE不

12、禁止的情况下，如发生电源故障，电源将中断转换电压的供给(+5V,+12V,+24V)。24V电压中断时，所有组件将自动关闭电源。在电源中断后，如果干线重新供电，则电源会自动恢复电压供给。电源的控制通过NAN,NEN和STNANT信号执行。NAN:如果电源电压降至170VAC（开关位置230V）以下，时间超过26（±4）秒钟时，电源发出此信号。NEN:特殊电子部件SE利用此信号控制可转换电压+5V,+12V,+24V的输出。STNANT:经过配置后，SE可利用此信号决定是否根据NAN关闭电源的情况而自动关闭电源电压。左零右火（L）,零地电压小于5V,5-10V可以安装，但需特别说明，并

13、请用户整改好后方能使用，否则不予保修。FinassignmentCcrtact连接器A（AMP,8针M）特殊电子部件与DC（直流）电源分配的连接插脚名称10V2-24V（打开）3YEN4STNANT5NAN6+12、'f待机状态）1+5V（待机状志）8-12V（待机状态）*与连接翳口快点2相同，输出端的电流限值为8鼠连接器Bl,B2.33（AMP,2针M）插脚名称10V2,+24V（打开）:瞬时电流峰1上最大20A连接器C（AMT,5针M）插脚名称0V24+24V（打开状态）3+5V（打开状态）4-12V（恃机状态）5+12VC打开状态）'H连接器，屡点？相同，输出端的电流限值

14、为8A、连接器A的1,3脚短接后，用万用表量直流电源有无24V输出，可确定是SE故障使得中央电源组无直流电源输出。还是直流电源本身故障2. 3SE（特殊电路控制板）SE是除内装的PC机外，系统的中央控制部件和监控装置，它通过V.24接口与PC机相连。SE的状态信息由软件进行分析，并根据软件设置的设备配置值进行工作。按键开关用于系统的打开与关闭，音量控制部件控制内置式扬声器的音量大小，监视器开关控制CRT监视器的开与关，控制220V电源分配器的电流输出，监控中央电源组，控制标识照明、操作面板的照明，监控电子柜门的开关状态，键盘信号的输入，SOP开关，监控UPS的工作状态。状态指示绿色LED指示灯

15、：启动状态红色LED指示灯：待机状态黄色LED指示灯（红灯旁）：UPS启动/电源故障黄色LED指示灯（绿灯旁）：UPS容量耗尽在本系统的启动状态下，每按一下开关键，红色LED指示灯便会交替亮起和关闭。红色LED点亮状态传达给程序的信息是“关闭请求”。程序随即把SE通过相关的工作转换到待机状态，在待机状态下，系统所有组件都被关闭，SE只处理按键开关的信息。根据任务的类型，给逻辑设备以下列方式关闭：红色LED指示灯：长期关闭红色LED指示灯+绿色LED指示灯闪烁：暂时关闭（冷启动）启动特征：当线路电源恢复时，设备将自动回到关机前的最后操作状态。如果SE处于待机状态时，必须按下“开关”键，自助系统才

16、会在6秒钟后启动。hWii电温打制口喇箫头盘帆内删入鼬IISIMM说N:.一笳浑WXIEE2WP5F2B2:23456wrr24伏设备穿制之仲BE明总线（仅宜出）远程口动IjCIHH明开/关A15电釐配电咨4扇助使濡求:§健S密王31.3.5.714.16.13.20.22IHM冷芸一三芟解时离心1231。222一349I'«2i4.is.ieI12.13.25城镇门I球81flz假播门3准备指示行保固输出I憬阳输出2E关闭门2关闭门3关闭SOP按曲开关传感整保留惧比I保阳识别2外那斤供按出犷台吊5V21V扶培Rxl)Txl)DIRCIS接电用户维电器1用户维电粉2

17、用户继电ZU用小雉电相I用户粕入1用户输入2用户输入3用户谕入IIPS电it耗尽心白功分积也阳VintiCKSTKWT门3关葡inu律电器"11M磔电器M）IEMA继电器U.5V24V接地2. 4SEV4(特殊电路控制板集USB接口分线器)SE的改进型，并集成了USB接口的分线器功能，并把传统的SE控键转移到SOP面板上。暂缺资料。3.读卡器功能和结构3. 1ID18读卡器读卡器结构：I般手动方式掘作的挡板障纵忖2旧卡法槽3揩板建件部件读卡器由以下部件构成：(1)磁卡传送机构：电机，滚轮组、皮带该机构电机为24v直流电机。在读卡器主板的控制下，驱动滚轮皮带组使磁卡传送机构中的磁卡恒速

18、向前或向后移动。(2)入口机构：入口挡门(百叶窗)，开、关入口挡门的电机为防止异物进入读卡器中，在读卡器的入口处设有挡门，挡门通过电机和挡门前的传感器相连。当传感器检测有卡进入通道，即使挡门开启和闭合。(预读磁头，宽度传感器。)(3)传感器：开门预读磁头，卡宽度传感器，挡门传感器，磁卡位置检测传感器读卡器共有3对位置传感器和一个挡门传感器、预读磁头。挡门传感器检测出有卡进入，此时挡门(百叶窗)将会打开。3对位置传感器分别为S0、S2、S4。S0位于读卡器的传送通道的前部，用于检测磁卡是否进入传送通道；S2位于读卡器的中部，用于检测磁卡是否在读写磁头位置；S4位于读卡器的后部，用于检测磁卡是否退

19、进吃卡盒中或磁卡在读卡器通道中的位置。(4)读、写磁头：读、写磁道1,读、写磁道2,读、写磁道3(5) ID18读卡器的工作流程：将卡插入读卡器中，挡门传感器(百叶窗传感器)检测到有卡插入，此时挡门打开，在主板的控制下将磁卡移入读卡器中。读写磁头读出信息后，将需要输入密码。操作完后弹出磁卡给客户或将磁卡移至收卡盒中。规定操作时间内，客户未取走磁卡。磁卡将被吞到收卡。读卡器传感器参考图:3.2读卡机CHDV2X1 .操作元件321用于手劭操飙川门的阿门憬蚂杆2持卡帽3SAM模块插座4用于人输送卡的手轮2 .SAM模块SAM模块（安全进入模块）是一种规格为ID-000的芯片卡，可以把它装入设备内的

20、专用插座中。此外，通过密码处理器可以用SAM模块实现加密和解密。用户根据所使用的应用软件的可能性来选择此类SAM模块3 .传感器示意图SW1SW3S1MMSW4S3S4SHS2SL2SW2SL1M1HeadS1-S4卡位置传感器SW1预读磁头SW2宽度传感器SW3SHUTTER到位传感器SW4IC触点传感器SHSHUTTERM1马达MMMM/CIM传感器SL1打开SHUIIER口电磁铁HEAD写磁头SL2压卜.IC卡电磁铁3.和ID18读卡器的区别S1S2S3S4用KDIAG(KDOV1303)测试时传感器电压值必须大于2.5V。卡位置传感器多了个S3,少了光栅。4 .打印机功能和结构4. 1

21、ND71打印机:1.基座把手8.色带盒2.锁扣9.色带盒开锁/锁定按钮3.凭条供纸器10.日志进纸机构4.凭条进纸键11.日志进纸机构锁定钮5.日志进纸键12.凭条输出器6.状态指示灯13.复位键（新机型无）7.日志收纸轮14.电源开关状态指示器ND71状态指示器，由三个LED组成。这些LED在正常模式中代表下列意思:LED含意黄色LED亮打印机通上电绿色LED亮打印机正在等待作业，打印作业时这个LED息火红色LED闪烁已产生硬件错误自检程序测试打印机控制器提供测试程序，该程序有几个不同的测试功能，测试基本的打机机功能。在自检期间保持打印机参数。操作控制下列操作控制键在自检操作时组合使用。&q

22、uot;TEST"测试键被用于整个自检过程，以退出不同自检功能和结束自检。凭条键用于选择不同的自检功能。日志键用于启动所选的自检功能程序。LED显示当揿压凭条键时，LED在选择测试功能中以二进制形式指示所选择的测试功能。LED有下列值：LED-红色=4;LED-黄色=2;LED-绿色=1;自检程序是在下列条件下启动的：盖板开关必须是在“服务”位置。当通上电时揪压“TEST”键并等待黄色LED熄灭。当松开键时，等你选择自检测试功能（所有LED均闪烁）。经凭条键选择一种测试功能并由日志键启动。按“TEST”键退出当前测试，打印机返回到选择测试状态（所有LED均闪烁）。在选择测试状态下，揪

23、压“TEST"键退出自检。当进入自检程序后，打印机控制器使V.24接口丧失能力。接口在自检程序结束后再次恢复能力。打印机被初始化并发送“停电”信息。自检1（传感器测试）测试ND71/TOF的传感器，每个传感器都可被操作。这里没有规定的顺序。改变传感器状态由绿色LED亮来指示。每当传感器被操作时，传感器都应返回到其原始位置。自检2（打印头托架速度测试）测试打印头托架的速度。因为托架亦驱动滚压式切纸器，为了确保切纸器正确运动，测试执行时应使切纸器到位。绿色LED须随切纸器的运动而亮起。由LED来指示速度：红色=速度太快绿色=正常黄色=速度太慢自检3（当前没有使用）自检4（日志打印位置测试

24、）测试日志打印位置。字符H被打印在前20行，以测试打印的对称性。然后做打印头的断针测试，垂直4行以测试其前后的偏移是否和在6lpi下一行的进给测试一样。接下去四行打印有关参考数、程序版本、PROM数（或槽数）及打印机控制器固化程序版本、接口卡版本。标准字符集以4个字符的密度被打印出来。在进行自检4时，纸必须装好，否则无任何信息并返回到自检级选择状态。自检4结束后自动返回到自检级选择状态，并且无任何信息。自检5（凭条打印位置测试）测试凭条打印位置。字符H被打印在前20行，以测试打印的对称性。然后做打印头的断针测试，垂直4行以测试其前后的偏移是否和在6lpi下一行的进给测试一样。接下去四行打印有关

25、参考数、程序版本、PROM数（或槽数）及打印机控制器固化程序版本、接口卡版本。标准字符集和顾客标识（如果有效）以4个字符的密度被打印出来。在进行自检5时，纸必须装好，否则无任何信息并返回到自检级选择状态。自检5结束后自动返回到自检级选择状态，并且无任何信息。自检6（存储器测试）自检6以下列顺序测试存储器：绿色LED亮：EPROMOK黄色LED亮：RAMOK红色LED亮：V.24卡OK一个成功的测试运行是由恰当的LED的闪亮来指示的。若LED不亮，则表明错误产生。自检6的子功能（统计数据打印）第一部分当进入自检6后，才能选择子功能。揿压日志键、然后按凭条键，以相同的顺序松开它们，这将触发统计数据

26、在凭条纸上打印。若无凭条纸，则在日志纸上打印。数据是以下列顺序打印的（括号里的值=字节数）：第一行：控制器固化软件版本（1），1行（无意义），识别号（1），当前错误地址，存储器回路设备错误状态（1）第二行：打印日志的字符计数器（4），打印凭条的字符计数器（4）第三行：步骤号（4），打印标识号（4）第四行：8行（无意义）第五行：4行（无意义），盖板开关计数器（4）'第六行：冷启动计数器（4）,热启动计数器（4）第七行：用户错误号（4），设备错误号（4）第八行：4行（无意义），校验错误号（4）第九行：作业丢失号（4），检查和错误号（4）第十至十三行：存储器回路装置错误状态（28）自检6的子

27、功能（统计数据打印）第二部分四行打印有关参考数、程序版本、PROM数（或槽数）和打印机控制器固化软件版本及接口卡固化软件版本信息。自检6的子功能结束后自动返回到自检级选择状态，并且无任何信息。自检7（黑标检测开关设置）自检7用于设置黑标是否自动检测。当进入自检7后，黄色LED闪烁。绿色LED显示所选择的模式：绿色LED灭不自动检测黑标；绿色LED亮自动检测黑标。测试工具PDIAG测试软件自检程序SOP应用程序42ND98/ND98D日志打印机：4 21基本结构ND98是日志打印机，它由打印模块、控制模块、供纸器与收纸器组成。打印模块包括打印头、色带盒驱动、走纸机构等部分组成，打印机的电源由AT

28、M机上的直流电源提供，控制由计算机主机通过V.24卡进行控制。ND9的红绿黄三个发光管显示其状态：绿灯：联机状态/准备好黄灯：纸尽预警/纸尽红灯：有故障（闪烁）1234561迫纸按钮泅试按钮_绿色LED指子灯黄色LED拒示好红色LED指示灯色带盒打印头盖890123.11.打印头（位于盖的下面J出纸斜槽压纸杆输纸相卷纸静卷纸帮传动带14纸位低开关16串联，V。24兼容接口18用于释放纸传输路线的压纸杆15电源连接（24V直流）17纸末端传感器操作面板一一包括：进纸键、测试键、状态指示灯。ND98D打印机按进纸键，日志纸被卷入。测试键仅供技术人员/维修人员使用。状态指示灯显示打印机当前状态叵00

29、国国d Ribbon cartridge5 Pap«rbale6 Take-up reel1 Printercontrolpanel2 Paperroll3 Printhead4.2.2维护与故障处理ND98有三个传感器用于检测当前打印机的状态，它们分别是纸尽传感器与日志纸尽预警传感器。纸尽传感器测得纸尽，剩余的纸量还可以打印20行。纸尽预警传感器可以调节，指示剩余的日志纸已经不多。打印头原始位传感器。(1)测试程序ND98本身提供了一些测试程序来测试打印机的各项功能(2)涉及自检的有关ND98的部件介绍1 .测试键：用于进入与退出自检状态，进入与退出各测试项。2 .进纸键：用于选择

30、各个不同的测试项。3 .发光管：用于指示不同的测试项。当按进纸键时，发光管组合表示不同的测试项，用二进制表示灯的亮与灭，各个灯就表示二进制的各个位。红灯=4,黄灯=2,绿灯=1。（3）自检步骤给ND98上电时，按住“TEST键，直至所有的发光管熄灭，松开自检键，此时所有的发光管都在闪烁，表明ND9眦于自检状态。用“进纸键”选择测试项，用“TEST键（自检键）开始某项测试。用“TEST键（自检键）退出某测试项。按住“TEST键大约2秒钟，ND98从自检状态退至联同状态。当开始自检时控制器就断开V.24接口，自检结束后ND98重新初始化重新与V.24卡连通。（4）各测试项介绍1 .测试项1（纸传感

31、器测试）绿灯：指示纸尽传感器黄灯：指示纸尽预警传感器2 .测试项2无内容3 .测试项3（打印头测试）测试项3测试打印头的原始位置传感器，同时可以测试打印头的驱动时钟绿火T亮二测得原始位置，红灯亮二驱动时钟是对的。4 .测试项4（打印测试）要进行该项测试，要求打印纸必须先装上，否则ND98自动退出该测试项。该项测试对日志打针的对称性、打印针的缺针情况以及进纸、横向与纵向的打印对位精度进行测试。5 .错误以及错误处理当测得有错误时，自检程序可能就进入错误处理循环，该循环只能关机重新启动后才可能退出。6.错误信息绿灯黄灯红灯状态111致命的硬件错误10闪烁打印头原始位置传感器错01闪烁无打印头驱动时

32、钟球色黄色红色状蠡Jl:闪烁关联机出速jr开关联机纸位低jrjt联机数据在维存中闪烁关关联机数据传输jr-关关联机无数据4.3ND9A/ND9E收据打印机4.3.1 基本结构ND9A由供纸装置、走纸机构、打印模块、控制电路等部分组成。其控制板上有二个按键，一个是测试键“TEST,另一个是走纸键“FEEO,以及红绿黄三个发光管。测试键用于进入/退出测试状态，进入或退出各测试项。进纸键用于进纸，在自检中用于选择不同的测试项。发光管用于指示当前打印机所处的状态，在自检测试中还用于指示各个不同的测试项，各灯的二进制分别为：红灯=4,黄灯=2,绿灯=1。显示状态时：绿灯：联机状态/准备好黄灯：纸尽预警/

33、纸尽红灯：有故障（闪烁）同时还用于指示自检中传感器状态与自检信息。当发生故障时，红灯闪烁，频率约为2Hz,如果检测出硬件故障，例如RAM故障，将会显示致命故障（所有指示灯都亮），这时不执行任何功能，此状态只能以关闭电源后再打开的方式中断。4.3.2 传感器参考图:-收据输出U打印纸通道-卜;也传爆用 册片传感播IiVb上得加1 gt） 然底尼，中甯）LS2LSIIS4I。LSriIS7IhX州1KI咻】rurPrlPrR打印纸通道监测纸位低传感器： PVE打印纸尽传感器PWE:纸尽PE:格式顶部传感器:TOF可用光学传感器调整纸心直径为11mm、18mm、25iiun,50nlm。光学传感册检

34、查打卬纸上的纸位低指示器标记。利用这一功能，灯在低纸位状态结束后完成文件的打.印。可用光学传感器调整纸心直径为Hmm.18mm、251I1HU50mnio这件感想传递的信息表明纸嫄不足，已到纸尽状态。标记探测：MK1,MK2测量打印纸左右两侧的标记。右传感器可根据纸的宽度进行调节，左传感器是固定的。这个功能可以通过数据接口启用或者关闭。打印纸插入槽上的个反射光学传感器，用于测试和指示纸尽状态。这光学传感器用来校准打卬纸的边缘，确定打印的开始位置它位于打印位置的后面，出纸区输入:该传感器用于在出纸区控制走纸通道.出纸区输出:该传感器用于在出纸区控制走纸通道.开机时的按键功能启动打印机后,在初始化

35、之前按下按钮，可以执行特殊设置功能。按键功能无亚常启动打卬机功能测试键转换到内部测试状态测试*馈入键馈入键用标记探测进行格式的控制将参数设筐为标准隹L并把它们储存在电池备用内存中。4.3.3 自检测试程序（1）测试程序：控制部件中的软件可以提供各种不同的测试程序，用以测试打印机部件和传感器的状态，测试通过操作面板和指示灯进行控制（2）自检步骤： 给ND9A±电时，按住“TEST键，直至所有的指示灯熄灭，松开“TEST键，此时所有的指示灯都在闪烁，表明打印机当前处于自检状态。 用“FEELJ键（进纸键）选才i测试项；用“TEST键（自检键）开始某项测试。 按住“TEST键大约二秒钟，N

36、D9AR自检状态退出联机状态。（3）各自检项介绍1 .测试项1:（纸传感器测试1）绿灯：PE纸尽传感器黄灯：PVE纸位低（纸卷大小）传感器红灯：PWE氏尽预警传感器2 .测试项2:（纸传感器测试2）绿灯：TOF纸张初始位置传感器黄灯：MK1左边黑标传感器红灯：MK2右边黑标传感器3 .测13t项3:无功能4 .测试项4:无功能5 .测试项5:切纸机/出纸区传感器打印纸馈入大约100mm（收据长度），用切纸机切断，并从出纸区输出，然后打印纸会返回到第1打印位置。绿灯：切纸刀返回原始位置黄灯：纸张输出时进口传感器红灯：纸张输出时出口传感器6 .测试项6:打印测试要进行该项测试，要求打印纸必须先装上

37、，否则ND9A打印机自动退出该项测试。该项测试主要对打印机的断针、打印对称性、横纵向的对位等进行测试。在打印纸上输出4行详细内容，包括打印机型号、版本号和固件日期。阶梯状输出，测试打印头的针。用四种不同的间距打印输出标准字符（大约20打印行）。打印机输入一个标准进纸长度给切纸机，切断打印纸并从出纸区输出，然后打印纸会自动返回到第1打印位置。7 .测试项7:标记控制该项测试用来检测黑表控制。打印机在第1打印位置打印完“俨printposition”文字后，向前走一个打印位，FF。FF找到下一个标记，打印纸走到切纸区被切断，从出纸区输出。然后打印纸会自动返回到第1打印位置。I出现故障时.测试程序退

38、出.这时进入故障处理程序，读程序只能通过关闭电源开关后再启动的方式终止.（嬴如掉24V连接器）.（4）错误显示当发生故障时，红灯闪烁，频率约为2Hz,如果检测出硬件故障，例如RAM故障，将会显示致命故障（所有指示灯都亮），这时不执行任何功能，此状态只能以关闭电源后再打开的方式中断。发光管指示：亮为“ 1”，灭为“0”Fl为“闪烁”绿灯黄灯红灯错误111致命的硬件故障10Fl没后回原位（托架）00Fl打印纸传输错误01Flr正时心11Fl切断故障F1F1F1打印头温度过高（ND9E（5）联机显示发光管指示：亮为“1”，灭为“0”，Fl为“闪烁”，"X“为亮或灭绿灯黄灯红灯错误1X0:没

39、有错误1Fl0纸尽110纸位低101P联机数据写入缓冲器F100联机数据传送100没有数据4.4ND9C/ND9G收据打印机是一种具有模块式结构的内装打印机，带热敏式打印装置，集成的切纸器及一个120毫米的输出口。本设备上配备有用于识别打印纸预结尾状态（周末储备）和打印结尾状态的传感器，因此，可以通过用户软件来检查打印纸的储备量。ND9C打印机以打印文字为主（ASCII打印机），ND9G打印机只能打印图形（象素）（GDI打印机）。4.4.1功能和操作元件1收据输出C*出口）2用于推相口的手动艇张樗输3切纸力4 44打卬装置做打E行）55于拍起热打印装置的8手柄7手动输送打印近8号纸轨9赛心直径

40、选杆开关（应与触卷站尾和周未报告相应）10册卷支轴11就粉止措12纸卷陆驾13纸卷拆卸辅助装置14打印机操作面板"印机电子装置4.4.2传感器参考图ReceiptoutputEE国用551=口L1MKZ阳rfc由妇商imZ(rh)PEP邛"outcfalsdtarrradde)TOFTorpofformdeteoiorPrEFes与ntirInputP*AP*三dnier*oljInuiS1S2S3学G5S6S7SSLLLLLLLL4.4.3维护与故障处理（1）测试程序：控制部件中的软件可以提供各种不同的测试程序，用以测试打印机部件和传感器的状态，测试通过操作面板和指示灯进

41、行控制（2）自检步骤：给ND9ch电时，按住“TEST键，直至所有的指示灯熄灭，松开“TEST键，此时所有的指示灯都在闪烁，表明打印机当前处于自检状态。用“FEELJ键（进纸键）选才i测试项；用“TEST键（自检键）开始某项测试。按住“TEST键大约二秒钟，ND9以自检状态退出联机状态。（3）各自检项介绍1 .测试项1:（纸传感器测试1）绿灯：PE纸尽传感器黄灯：PVE纸位低（纸卷大小）传感器红灯：PWE氏尽预警传感器2 .测试项2:（纸传感器测试2）绿灯：TOF纸张初始位置传感器黄灯：MK1左边黑标传感器红灯：MK2右边黑标传感器3 .测13t项3:无功能4 .测试项4:无功能5 .测试项5

42、:切纸机/出纸区传感器打印纸馈入大约100mm（收据长度），用切纸机切断，并从出纸区输出，然后打印纸会返回到第1打印位置。绿灯：切纸刀返回原始位置黄灯：纸张输出时进口传感器红灯：纸张输出时出口传感器6 .测试项6:打印测试要进行该项测试，要求打印纸必须先装上，否则ND9c打印机自动退出该项测试。该项测试主要对打印机的断针、打印对称性、横纵向的对位等进行测试。在打印纸上输出4行详细内容，包括打印机型号、版本号和固件日期。阶梯状输出，测试打印头的针。用四种不同的间距打印输出标准字符（大约20打印行）。打印机输入一个标准进纸长度给切纸机，切断打印纸并从出纸区输出，然后打印纸会自动返回到第1打印位置。

43、7 .测试项7:标记控制该项测试用来检测黑表控制。打印机在第1打印位置打印完"T"printposition”文字后，向前走个打印位，FF。FF找到下一个标记，打印纸走到切纸区被切断，从出纸区输出。然后打印纸会自动返回到第1打印位置。出现故障时.测试程序退出U这时进入故障处理程序，该程序只旋通过关闭电源开关后再启动的方式终止口（加h卸掉冽V连接器）.（4）错误显示当发生故障时，红灯闪烁，频率约为2Hz,如果检测出硬件故障，例如RAM故障，将会显示致命故障（所有指示灯都亮），这时不执行任何功能，此状态只能以关闭电源后再打开的方式中断。发光管指示：亮为“1”，灭为“0”，Fl为

44、“闪烁”绿灯黄灯红灯错误111致命的硬件故障FlFlFl热敏打印头温度过高00Fl进纸故障01Fl打印输出时故障11Fl切纸刀故障（5）联机显示发光管指示：亮为“1”，灭为“0”，Fl为“闪烁”，X为亮或灭绿灯黄灯红灯错误1X0没有错误1Fl0纸尽110纸位低101联机数据写入缓冲器F100联机数据传送100没有数据4 .5TP07/NP07/NP06打印机TP07/NP07/NP061US破口的打机。TP07/NP0为凭条打机，NP0的针打流水打印。目前在XE系列的ATM上得到普遍采用。相对于之前的打印机，它具有更高的打印速度。NP07采用针式打印头，TP07采用热敏打印头。均采用开放的环路

45、纸张推进器可有效地预防卡纸，ATM面板部位的推进器有自动调节功能。根据客户凭条纸的需要，黑标传感器可以进行正反面变换。(之前的黑标传感器均在纸的正面)切纸黑标位置可以通过测试软件调整。具体可以参考NP06TP0打印机相关文档。5 .密码锁和钥匙锁的使用更改5. 1开密码锁假设当前白密码是4*50(L)+3*40(R)+2*30(L)L:逆时针R:顺时1 .开密码锁1 .逆时针转动数码盘，让第一个密码(50) 第四次与开锁指示线对齐.2 .顺时针转动数码盘，让第二个密码(40) 第三次与开锁指示线对齐.2 .开防护锁插入保护锁钥匙（1）并顺时针转动（2）,此时保护锁已打开3 .开保险柜门把保险柜

46、门把推向左边，此时保险柜门已打开4 .关闭保险柜.1.关保险柜门：关上保险柜门，把保险柜门把推向右边.2.锁上防护锁：逆时针转动保护锁钥匙(1)并拔出保护锁 钥匙(2),此时保护锁已锁上.5. 2改密码锁假设当前白密码是4*50 (L) +3*40 (R) +2*30 (L) L:逆时针R:顺时针假设将设的新密码是4*30 (L) +3*70 (R) +2*60 (L) L:逆时针R:顺时针1 .参照开锁步骤，打开保险柜门.2 .插入密码修改钥匙.1 .逆时针转动数码盘，让第一个密码(50) 第四次与密码更改指示线对齐.2 .顺时针转动数码盘，让第二个密码(40) 第三次与密码更改指示线对齐.

47、3 .迪第二5.将钥匙逆时针转动90度.4.从密码锁后盖插入修改钥匙，插到底.!注意：第三个密码不能设置在95至20之间（即95-0,0-20）.该密码锁可以设置为一个密码，两个密码，三个密码。当设置为一个密码时,在第三步中只需做3.1步，若设置为两个密码时，只需做3.1,3.2步。这样开锁时也简单一些，只需做一个密码或两个密码的开锁操作，密码也容易记，但是它的可靠性却大大降低了，故不予提倡。在机器交货时，所有有密码锁都是标准设置，仅一个密码50,即只需逆时针转4圈，让"50”与开锁指示线第4次对齐，然后顺时针转动密码盘即可打开，用户在使用前应设置自己的密码。5 .3密码锁原理与复位

48、转盘转一圈（最多）后，转盘轴上的爪将带动第3片上的爪圈，使第3片和它一起转，再转一圈后将带动第2片上的爪圈，使第2片和它们一起转（在修改密码时，此时2、3两片的缺口是对齐的），再转一圈后第1片也随动。所以要定第1个密码，即第1片的位置，需转4圈；然后反向转3圈定第2个密码，即第2片的位置；再反向转2圈定第3个密码，即第3片的位置；圈数是以密码转过密码标志（设密码时）或开锁标志（开锁时）为准。由于爪圈有一段空程，故第3个密码只能设为20-95。回目录6 .由钞模块功能和结构6. 1出钞模块的主要组成以及拆卸与组装出钞模块主要由集钞器及出钞通道（stacker）、V模块、控制板、回收/拒收箱及出钞

49、钞箱组成。根据不同机型的要求又可分为前开门/后开门、二钞箱/四钞箱的配置。1 .后开门：1 .回收/拒收箱2 .钞箱13 .出钞模块控制板上的功能按钮4 .数码管指示器6 .钞箱37 .钞箱48 .集钞器及出钞通道9 .钞箱移出按钮10 .钞箱提手5 .钞箱23.各模块的拆装：点钞头的突出优点是标准的模块化设计，各模块、各部件拆装方便。绿色标志可手工操作将点钞头上的红色转轮旋松（逆时针），注意将各接口线拔下，即可拆下各模块，安装时相反操作。拆装时注意线不要被压断了。拆控制板时应先将各接口线拔下，手捏在控制板两侧，均匀用力，即可将控制板从四个定位柱上拆下，安装时相反操作。注意不要触摸到控制板上的
