端子类型与结构解读

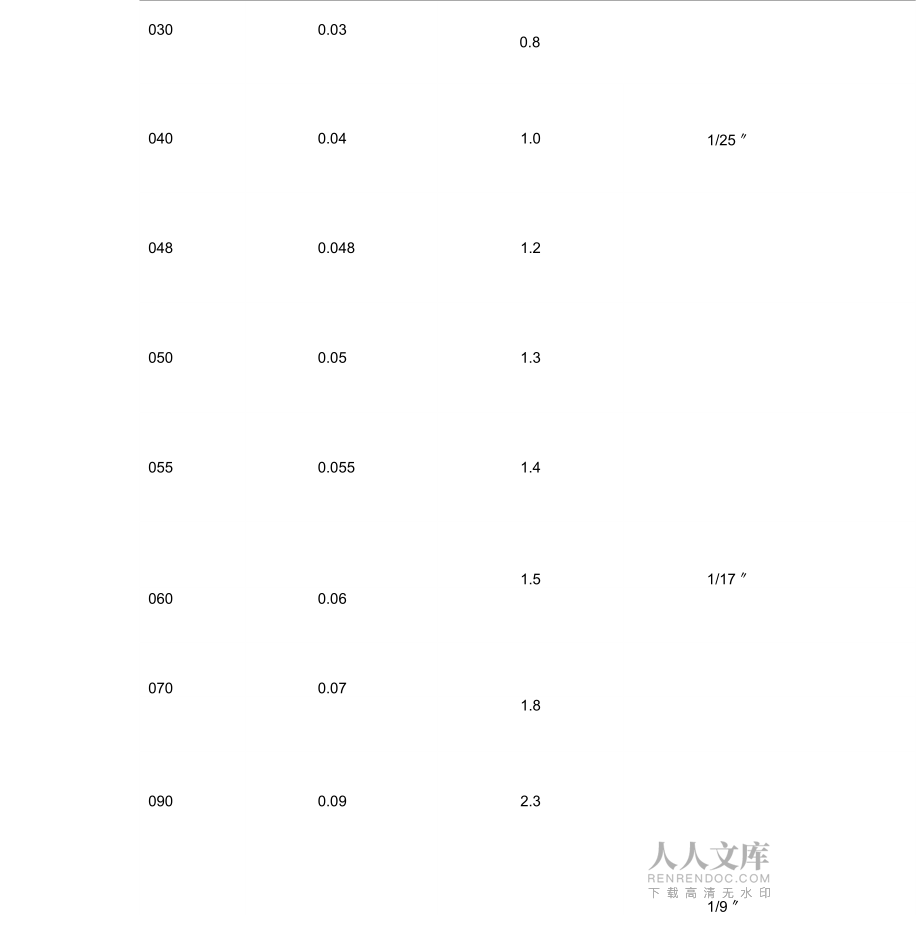

1、端子类型与结构解读一，端子的定义公母不知道是谁想出来的，有时候也叫阴阳公端子邙日端子=一般为公连接器所匹配的端子英文名一般Plug，Tab，Male terminal母端子阴端子=一般为母连接器所匹配的端子英文名一般叫Socket，Receptacle ，female term in al，端子大小即公母端子匹配时公端子的宽度常见的端子大小ID 标识 二英寸*1 Decim a l 单位为英Tab Width 公端Imperial fractio n分000)寸子的宽度，单位m数，英寸0250.0250.641/400300.030.80400.041.01/25 0480.0481.2050

2、0.051.30550.0551.41.51/17 0600.060700.071.80900.092.31/9 1100.112.81870.1874.82400.246.02500.256.31/4 3120.3128.03750.3759.53/8 三，端子常见的机械性能FEMALE TERMINALNORMAL FORCE插入力.在插入端子时所施加的力端子重叠啮合长度端子重叠，或者啮合长度。USCA股计规定最小应为1mm.四，端子匹配的线径线径，即为导线中导体的截面积端子大小可匹配的线径可匹配的电线线径大小mm2端子的大小端子宽度 :mm<0.64v0.35(<0.13,0

3、.13, 0.22, 0.35 )11.22.8端子大小所承载的电流端子的大小端子宽度:mm )可承载的电流A0.64<3A1<6A1.2<8A1.5<10A2.8<20A4.8<35A6.3<50A9.5<70A举个栗子：端子大小为2.8的截面积为：2.8mm 端子宽度x 0.8mm 端子高度=2.24mm2适用的电线导体大小为 2.5mm 2 近似值，其端子的电流承载量v20A。电线的尺寸应该与被使用的端子系统相匹配是很重要的。五，端子极化端子有极化筋，如果端子在被插入连接器方向不对时，极化筋会阻止端子被插入。正确的方向只有正确方向的端子才能

4、插入连接器的孔位错误的方向错误方向的端子插不进连接器的孔位 六，端子的密封形式 6.1 密封 垫密圭寸优势Advantages可以满足小间距/小密度的组装端子只需要压线就行缺乏Disadvantages电线绝缘层的直径在匹配密圭寸塞的时候，必须要小心对待不用的孔位主要被堵起来才能保持密封效果一般的连接器需要盖子来保证电线的侧向载 荷6.2单线密封者赌棍电线的尺寸可以很容易切换缺乏 Disadvantages将密圭寸塞压接在端子上面有一定的难度密圭寸塞的零件号七，端子的类型与尺寸必须与电线的尺寸相匹配插端子的时候可能比拟麻烦7.1 不防水端子 7.1.1 有金属弹片的一般端子上有金属弹片锁止，一

5、般为1片或者 2 片式设计锁止片在端子本体上，一般欧洲更优于用此类的端子 7.1.2 无金属弹片的锁止机构在连接器内，端子一般为 1 片式设计一般美国与日本更优于用此类的 端子7.2 防水端子 7.2.1 无金属弹片密封垫密封带密圭寸垫连接器的端子一般使用“clean body 类型的端子,Clean body -指端子本身没有弹片的端子，端子本体没有锋利的外部或边缘。欧美与日系都 使用此类型端子。7.2.2 无金属弹片单线密封塞密封ui iinpeu luterminal:线克世单线的密封塞压接在端子上，欧美与日系都使用此类型端子。八，金属与塑料锁止比照锁止在弹片上金属弹片金属弹片的优势：1.端子与连接器的保持力比一次锁止更高2.在将端子插入连接器时，触觉与听觉的反响更高3.金属弹片更加牢靠，以防操作者用错误的返工工具将端子反出锁止弹片在连接器上的优势塑料锁止1.端子的插入力更小
