毕业设计指导书(桥梁)

1、毕业设计指导书(桥梁工程设计200*年5月I、毕业设计的目的毕业设计是教学计划中的一个重要的教学环节。要求学生综合运用所学基础理论、专业理论和基本技能(包括实践知识,按照任务书的要求,独立地解决常用桥梁的设计、计算及施工方案等方面的问题,目的在于:1.巩固和系统加深已学到的理论知识和实践知识;2.培养学生根据相应的设计规范、手册及参考书等进行设计工作的能力;3.提高学生的运算能力和绘图的基本技巧。II、毕业设计的内容以下按毕业设计的内容进行说明。一、桥梁初步设计学生根据设计任务书的要求和具体情况,做第一阶段初步设计。初步设计需着重完成:桥梁的总体规划,初步拟定桥梁结构的主要尺寸、估算工作数量,

2、提供主要材料的用量和全桥造价的概算指标等一系列工作。具体内容包括:(一调查桥梁的使用任务、桥位附近的地形、地质、水文情况(此部分内容在设计任务书中有所反映,了解当地建筑材料来源和施工单位的技术水平与施工机械等情况。(二选择桥位:一般地,桥位的选择,原则上应服从路线的总方向,路桥综合考虑。(三桥梁纵、横断面设计:包括桥梁总跨径的确定,桥梁分孔、桥面标高与桥下净空,桥上及桥头的纵坡布置等。(四选择墩、台及基础型式。(五初步拟定上、下部结构各部分主要尺寸。(六明确桥面构造措施。完成上述步骤后,即可绘制方案与编制说明书。初步设计方案图应按三视图绘制纵向立面图与横向剖面图,并加纵向平面图。其中纵向立面图

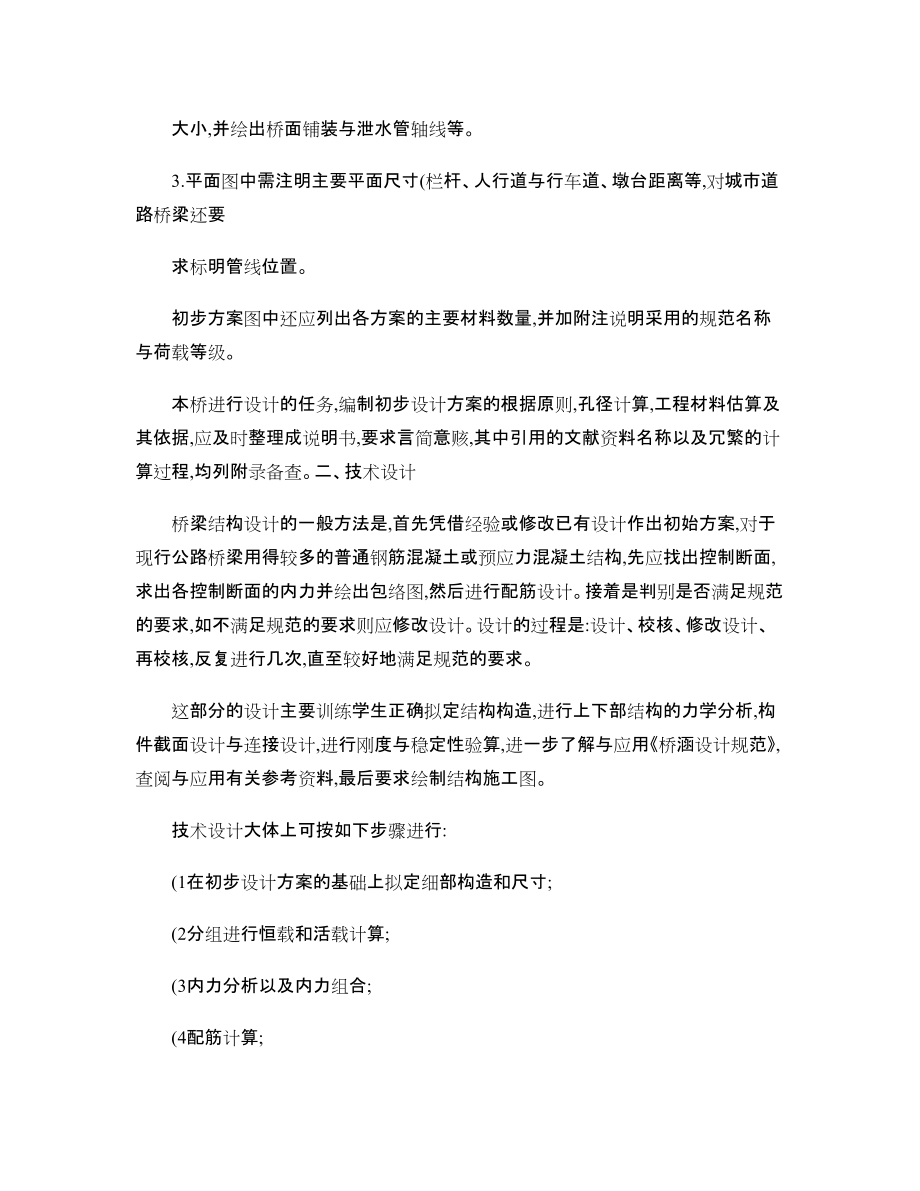

3、与平面图的比例尺应相同,可采用1:10001:500;对于剖面图,为清晰起见比例尺可用大一些,如1:2001:150,视图幅地位而定。1.立面图中应标明:(1桥梁总长度;(2桥梁结构的计算跨度;(3台顶高度与桥台斜度;(4枯水位、常水位、通航水位与计算洪水位;(5桥面纵坡以及各控制点的设计标高,如基础标高、墩(台帽标高、桥面标高、通航桥孔的梁底标高等;对于桥下有通航(或通车要求的桥孔,需用虚线标明净空界限框图;(6注明桥台与桥墩的编号,自左至右按0、1、2顺序编号(0号为左桥台。2.在横剖面图中应标明行车道宽及桥面总宽、主梁(或拱肋的间距、或墩台的横向尺寸,横坡大小,并绘出桥面铺装与泄水管轴线

4、等。3.平面图中需注明主要平面尺寸(栏杆、人行道与行车道、墩台距离等,对城市道路桥梁还要求标明管线位置。初步方案图中还应列出各方案的主要材料数量,并加附注说明采用的规范名称与荷载等级。本桥进行设计的任务,编制初步设计方案的根据原则,孔径计算,工程材料估算及其依据,应及时整理成说明书,要求言简意赅,其中引用的文献资料名称以及冗繁的计算过程,均列附录备查。二、技术设计桥梁结构设计的一般方法是,首先凭借经验或修改已有设计作出初始方案,对于现行公路桥梁用得较多的普通钢筋混凝土或预应力混凝土结构,先应找出控制断面,求出各控制断面的内力并绘出包络图,然后进行配筋设计。接着是判别是否满足规范的要求,如不满足

5、规范的要求则应修改设计。设计的过程是:设计、校核、修改设计、再校核,反复进行几次,直至较好地满足规范的要求。这部分的设计主要训练学生正确拟定结构构造,进行上下部结构的力学分析,构件截面设计与连接设计,进行刚度与稳定性验算,进一步了解与应用桥涵设计规范,查阅与应用有关参考资料,最后要求绘制结构施工图。技术设计大体上可按如下步骤进行:(1在初步设计方案的基础上拟定细部构造和尺寸;(2分组进行恒载和活载计算;(3内力分析以及内力组合;(4配筋计算;(5绘制施工图。具体的计算步骤需编程进行。设计计算完成后要求绘制施工图,内容包括:(1桥面板配筋构造;(2主梁(或拱肋配筋和模板图,对预应力混凝土梁还须绘

6、制预应力钢束构造图;(3横隔梁配筋图及连接构造详图(对桁架拱桥则为剪力撑配筋图;(4墩(台帽结构详图;(5人行道及栏杆构造图。各结构施工图比例尺按图幅设计布置在1:1001:10之间,大比例尺用于局部大样图。技术设计必须在绘图后及时整理一份设计计算说明书,最后连同结构施工图及初步方案设计说明书一起,呈交指导教师。要求计算准确,图面规范。III、毕业设计时间安排按学校的时间安排进行。如果学校没有时间安排,则按初步设计2周、技术设计8周、答辩准备及答辩共1周安排设计进度。IV、主要参考书籍资料1.公路工程技术标准(JTG B01-2003.人民交通出版社,2003.2.公路桥涵设计通用规范(JTG D60-2004.人民交通出版社,2004.3.公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004. 人民交通出版社,2004.4.公路圬工桥涵设计规范(JTG D61-2005.人民交通出版社,2005.5.公路桥涵设计手册基本资料. 人民交通出版社,1985.6.公路桥涵设计手册梁桥. 人民交通出版社,1994.7.公路桥涵设计手册拱桥. 人民交通出版社,1994.8.公路桥涵设计
