纯水机控制器说明书

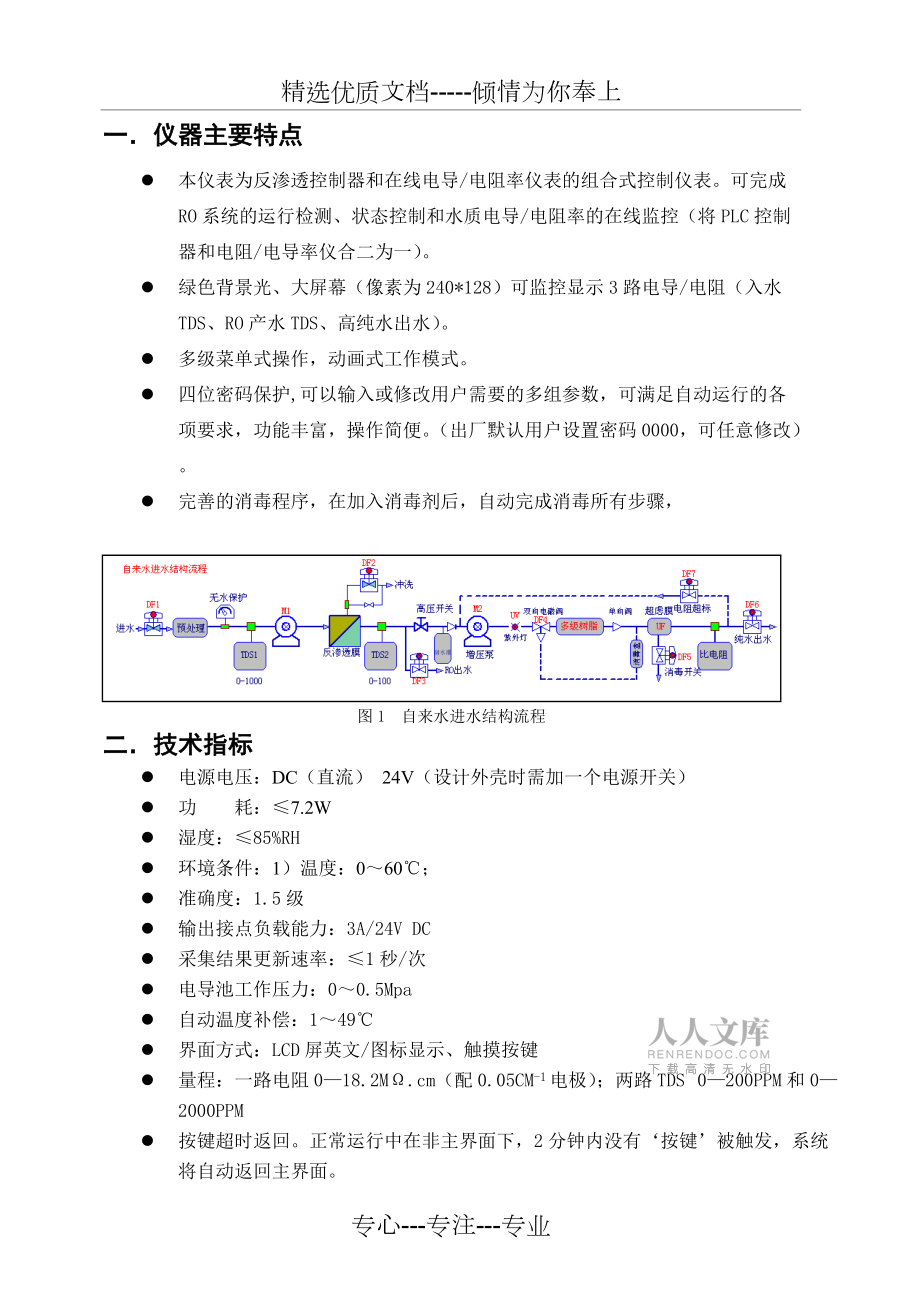

1、精选优质文档-倾情为你奉上纯 水 机 控 制 器 说明书一仪器主要特点l 本仪表为反渗透控制器和在线电导/电阻率仪表的组合式控制仪表。可完成RO系统的运行检测、状态控制和水质电导/电阻率的在线监控（将PLC控制器和电阻/电导率仪合二为一）。l 绿色背景光、大屏幕（像素为240*128）可监控显示3路电导/电阻（入水TDS、RO产水TDS、高纯水出水）。l 多级菜单式操作，动画式工作模式。l 四位密码保护,可以输入或修改用户需要的多组参数，可满足自动运行的各项要求，功能丰富，操作简便。（出厂默认用户设置密码0000，可任意修改）。l 完善的消毒程序，在加入消毒剂后，自动完成消毒所有步骤，图1 自

2、来水进水结构流程二技术指标l 电源电压：DC（直流） 24V（设计外壳时需加一个电源开关） l 功 耗：7.2Wl 湿度：85%RHl 环境条件：1）温度：060；l 准确度：1.5级l 输出接点负载能力：3A/24V DCl 采集结果更新速率：1秒/次l 电导池工作压力：00.5Mpal 自动温度补偿：149l 界面方式：LCD屏英文/图标显示、触摸按键l 量程：一路电阻018.2M.cm（配0.05CM-1电极）；两路TDS 0200PPM和02000PPM l 按键超时返回。正常运行中在非主界面下，2分钟内没有按键被触发，系统将自动返回主界面。l 安装尺寸：160mm×100m

3、m×40mm（长×宽×厚）三操作说明图2 控制器外形参考图l 按键说明（左数为1）：1RO水输出键: 主界面下操作，此键控制RO水电磁阀DF3启动/停止2设置键: 选择修改或查询的参数项3位移键: 循环选择千、百、十、个位，被选择位呈反白状态4增量键: 调整被选择位的数字（09循环）5确认键: 在参数修改时，执行所选择的功能项确认6纯水输出键: 主界面下操作，此键控制纯水电磁阀DF6启动/停止l 按键操作：系统在运行/测量状态，按下“设置”键进入设置密码校验状态如图3，通过“设置”键选择输入密码或返回测量，通过“位移”键“增量”键输入密码后按“确认”键，如果密码正

4、确进入主菜单选项如图4,如果密码错误将有报警提示；在进入主菜单后，通过“设置”键选择要修改的项目菜单或返回，按“确认”键，进入相应的菜单项如图4（用户菜单）。图3 图4l 电导率参数设置：在主菜单下，选择“TDS”项，按“确认”进入电导率参数设置项如图5，通过“设置”键选择修改项，“位移”键移位选择所修改的位，“增量”键修改数据值，修改完毕，“设置”键选择“返回”，按“确认”返回主菜单页，在以下的各菜单数据设置中均使用此方法设置参数，以下不再重述。Max：TDS1(进水电导率回差为10ppm)上限报警检测EC：电极常数设置。常为0.5001.500，可设范围0000-9999。（输入工程密码0

5、808可见）TCQ：温度补偿系数。可设范围0.0200.040。（公用）（出厂设置默认为0.020/）图5 图6l 电阻率参数设置在主菜单下，选择“Resist”项，按“确认”键进入电阻率参数设置项如图6。Max：电阻率（树脂柱寿命，回差为1.0 M.cm）上限报警检测。EC： 电极常数设置。l 系统开关设置在主菜单下，可以设置“UV”、“REC”、”SAN”项，当选中项设置为“ON”时，相应功能就被激活。当选中项设置为“OFF”时，相应功能就被关闭。l 部件寿命设置 / 部件运行时间清零在主菜单下，选择“Pats”项，按“确认”键进入部件寿命设置 / 部件运行时间清零参数设置项如图8。Pre

6、-treat：预处理组件寿命设置。（范围09999个小时）Uv lamp：Uv lamp寿命设置。（范围09999个小时）Pre-treat runtime : clr -预处理组件运行时间清零。（此项将对该部件运行时间重新开始记时）。图8 图9Uv lamp runtime : clr - Uv lamp运行时间清零。l 部件寿命设置 / 部件运行时间清零在主菜单下，选择“Code”项，按“确认”键进入密码修改部件项如图9。l RO出水阀、纯出水阀打开时间设置在主菜单下，选择“Dispense”项，按“确认”键进入RO出水阀、纯出水阀打开时间设置和手动/自动选择项如图10。Mode: Man

7、ual(手动模式) Auto(自动模式)UP:纯水出水阀打开时间设置（自动模式下有效）RO: RO出水阀打开时间设置（自动模式下有效）图10 图11四控制流程简介1. 开机上电显示：公司标识，显示时间为5秒钟（为TDS1进水水质检测做准备）。2. 检测无水开关，判断供水状况。无水则报警（如图11）。3. 检测TDS1进水电导，是否超标。超标则显示当前的值，（如图12）并报警。待正常后继续或用户按下确认 键忽略。图12 图134. 开机清洗，屏幕显示清洗时动画画面（如图13），时间约20秒。进水阀、M1电机、DF2清洗阀打开，其余都关闭。同时监测供水状况，无水则报警（如图11），恢复后继续重新清

8、洗。5. 清洗完成进入制水状态，屏幕显示制水时动画面（如图14）。进水阀、M1电机打开，其余都关闭。同时监测高压开关和供水状况，无水则报警，恢复后继续重新制水。高压开关接通时，则认为水满，M1电机关闭，水满后声音提示，用户按确认 键继续下一步（主界面如图15）。图14 图15当高压开关没有接通，用户同样可以按确认 键继续下一步（主界面）。但M1电机不关闭，继续制水（M1受控于高压开关）。五消毒流程简介1. 准备：主界面下、按选项键选择消毒图标（如图16），按确认键3次后进入消毒准备界面，此时输出端将全部关闭，待用户作消毒前的准备。准备就绪后按确认键启动消毒模式：图162. 浸泡、循环：l 同时

9、启动M2，打开DF7，切换DF4(双向阀)到消毒，这时DF5（消毒阀）、DF6（RC出水阀）应关闭。l 消毒剂在系统内循环5分钟，然后M2停机浸泡3小时，在此期间M2电机每隔25分钟启动1次，M2每次动作5分钟。3. 清洗：（2结束后自动进入3）l 关闭M2，打开DF5（消毒阀），持续冲洗1分钟（此期间RO水进来冲洗）。l 启动M2，关闭DF5，持续循环2分钟。l 关闭M2，打开DF5，持续冲洗1分钟（此期间RO水进来冲洗）。l 启动M2，关闭DF5，持续循环2分钟。l 关闭M2，打开DF5，持续冲洗1分钟（此期间RO水进来冲洗）。l 启动M2，关闭DF5，持续循环2分钟。l 关闭M2，打开D

10、F5，持续冲洗1分钟（此期间RO水进来冲洗）。l 启动M2，关闭DF5，切换DF4到内循环。注：该功能是可以选择的。 六报警说明1. 无水报警：系统随时检测供水状态 （检测点：低压开关）l 开机清洗和工作中间隔清洗时无水报警：一直显示报警画面/声音（如图11），直到供水正常，继续重新清洗。l 制水时无水报警：一直显示报警画面/声音，直到供水正常，继续制水。l 正常工作时无水报警：显示报警画面/声音，但报警时间为3秒，3秒后继续工作，间隔1分钟后再检测供水状况。（目的：正常工作中由可能储水罐中存有大量的水，此时即便没有供水，用户仍然可以用水，直到用完为止）。2. 部件寿命报警：预处理组件（图17

11、）和紫外灯（图18）。当运行时间等于或大于设置时间时则报警。报警时间为3秒。间隔1小时再检测。也就是寿命终止后，每隔1小时提示用户一次。直到用户延长设置时间或对该部件运行时间清零，则消除报警提示。（部件寿命报警只在主界面下报警才生效）图17 图183. 树脂柱报警：（图19）当检测到纯水电阻值小于电阻上限设置值时，则报警，（此时纯水则不能打开，如果纯水正在出水时报警，则纯水出水阀DF6自动关闭，切换到内循环状态）。间隔10秒后再检测。图194. TDS2电导上下限报警暂时没有报警，无须设置。5. TDS1电导上下限报警只在开机时检测和判断。6. RO、纯水正在出水状态时，间隔清洗时间到，不会清

12、洗。待DF3、DF6关闭后，再清洗。7. 警优先级（高优先级开始）：无水报警、间隔清洗、电阻超标（更换树脂柱）、更换预处理组件、更换紫外灯。如果同时出现两个以上报警时，执行最高的优先级报警。七接线示意图纯水电阻率接线说明：传感器上的黑线接仪表上的接绿线端子，仪表上接红线的端子悬空。电极接线说明：进水：1.0cm-1无温补电极RO制水：1.0cm-1无温补电极纯水电阻率：0.05 cm-1温补NTC10K电极（将此电极的红线和绿线接到进水电极对应的端子上）控制输出的为OC门信号（24V）。注意事项1. 电阻超标时，间隔10秒树脂柱报警1次。这时，纯水输出阀不能打开，如要强制打开则更改电阻率上限下限设置人为消除报警。2.
