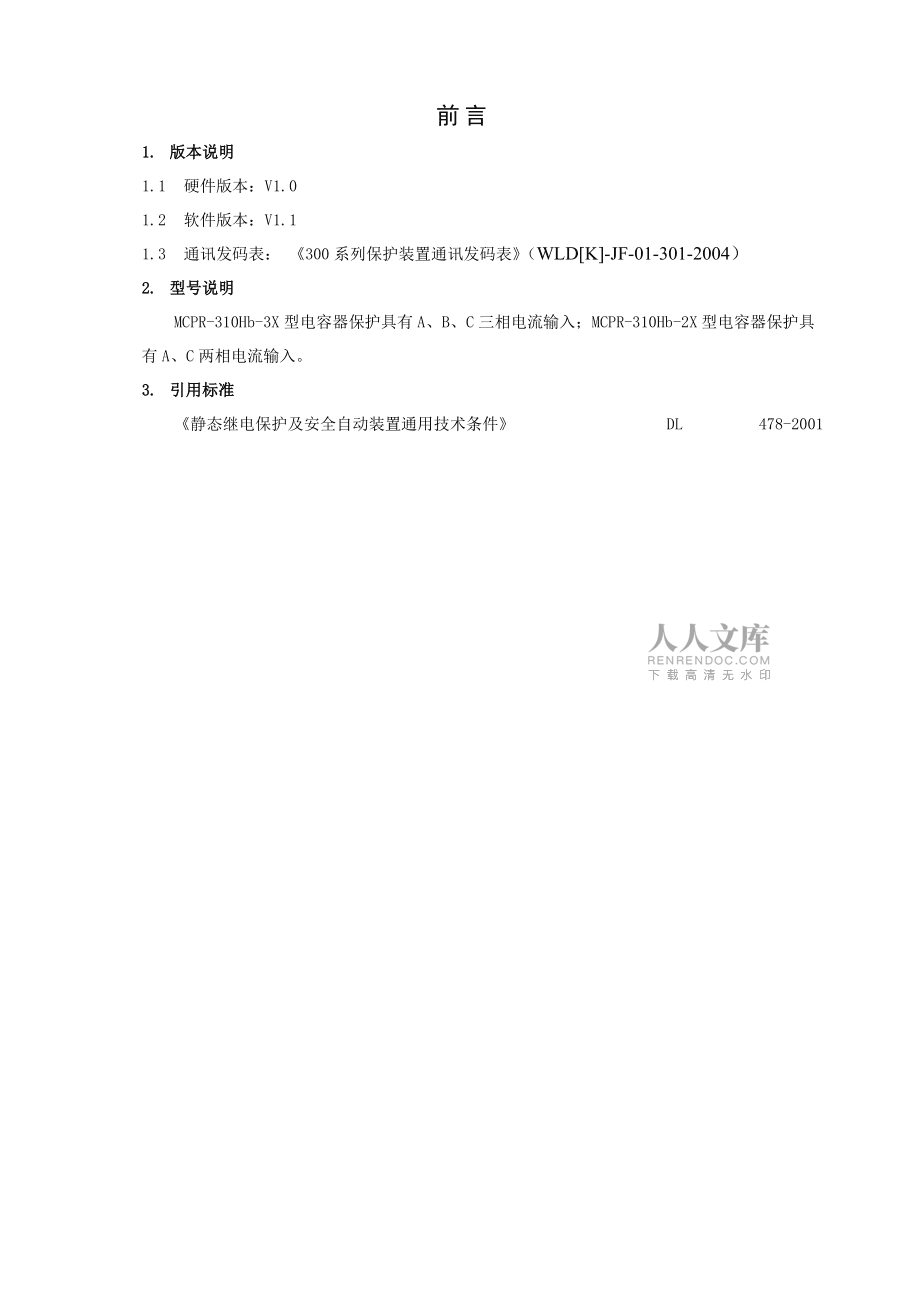

1、珠海万力达电气股份有限公司MCPR-310Hb-3X型微机电容器保护装置用户手册文件编号：WLDK-JY-03-423-2005 2005年6月前言1. 版本说明1.1 硬件版本：V1.01.2 软件版本：V1.11.3 通讯发码表： 300系列保护装置通讯发码表（WLDK-JF-01-301-2004）2. 型号说明MCPR-310Hb-3X型电容器保护具有A、B、C三相电流输入；MCPR-310Hb-2X型电容器保护具有A、C两相电流输入。3. 引用标准静态继电保护及安全自动装置通用技术条件 DL 478-20011. 产品说明MCPR-310Hb-3X型微机电容器保护装置主要用于35KV

2、及以下电压等级的电容器综合保护和测控。该装置的特点：采用高档16位单片机作控制器，计算速度快，保护功能齐全，动作可靠。具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录8次保护动作信息；具有完善自检功能。采用汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。该装置带有高速的CAN、RS485通讯接口，所有保护动作信息可通过CAN网或RS485通讯网上传到后台计算机监控系统。装置完成保护功能的同时把远动三遥功能集成于机箱内， 保护、测量电流分别从不同CT引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。装置内配有完善的操作箱功能，可直接对断路器进行操作。该装置为插

3、件式结构，体积小，接线简单，防震、防电磁干扰能力强，可组屏或直接安装于开关柜，是变电站自动化系统的理想设备。2. 功能描述2.1 电流速断保护A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于跳闸和信号。2.2 过电流保护原理同速断。2.3 零序电流保护零序电流幅值大于整定值并达到整定延时保护动作于跳闸和信号。不投入时，仅动作于信号。2.4 过压保护当三个线电压取最大值超过过电压整定值并达到整定延时时保护动作于跳闸和信号。2.5 欠压保护取三个线电压中的最小值。在断路器闭合的状态下，当此电压值低于低电压整定值且欠流，并达到整定延时时，保护动作于跳闸和信号。2.6 不平衡电流

4、保护(此功能无效)当不平衡电流超过不平衡电流整定值并达到整定延时时保护动作于跳闸和信号。2.7 不平衡电压保护当由PT测量到的不平衡电压超过不平衡电压整定值并达到整定延时时保护动作于跳闸和信号。2.8 故障录波记录保护三相电流、三相电压、零序电流，故障前2个周波、故障后30个周波的数据。2.9 积分电度由软件实时地将无功功率累积成无功电度。3. 工作原理本装置首先通过电流互感器、电压互感器将保护电流、测量电流、零序电流、不平衡电流、三相电压、不平衡电压输入至信号调理电路转换成对应的电压信号，然后将电压信号送至模数转换电路，由CPU读入各通道数据进行运算、处理，并与各参数整定值比较以判断电容器是

5、否发生故障，若有故障发生，则控制相应出口继电器动作，并在显示屏上显示保护动作信息，同时将保护动作信息写入掉电记忆芯片以供查询。 4. 装置描述4.1 显示正常运行情况下，循环交替显示保护IA1、IB1、IC1，测量IA2、IB2、IC2电流、Uab、Ubc、Uca 电压、无功功率Q。在“查看”菜单项里可监视各种实时电参数。屏幕最下一行显示提示信息：定值区号、通讯地址、各个键的状态（是否有效）。4.2 键盘装置面板上共有8个键：Ù、Ú、×、Ø、确认、取消、信号复归 、复位。Ù键：菜单选择，光标上移。Ú键：菜单选择，光标下移。×

6、键：菜单选择，光标左移。Ø键：菜单选择，光标右移。“确认”键：菜单确认，数据确认。“取消”键：取消操作，返回上级菜单。“信号复归”键：复归信号继电器，将故障显示画面恢复到正常显示画面。“复位”键：装置复位。4.3 信号灯装置面板上共有信号灯5只，分别为：电源、通讯、告警信号、保护动作、装置故障。当保护通讯正常时，“通讯”灯应该闪烁；当“装置故障”灯点亮时，说明保护装置自检发现出错。4.4 通讯接口背板串口为RS485或CAN 5. 定值清单定 值 名 称范 围说 明速断保护投退投入：动作于信号和跳闸；退出：此功能退出(出厂设为退出)速断保护电流0.5-99.99A整定级差：0.1A(

7、出厂设为99.99A)速断保护延时0-10s整定级差：0.1s(出厂设为10s)过流保护投退投入：动作于信号和跳闸；退出：此功能退出(出厂设为退出)过电流定值0.5-99.99A整定级差：0.1A(出厂设为99.99A)过电流流延时0-10s整定级差：0.1s(出厂设为10s)零序保护投退投入：动作于信号和跳闸；退出：动作于信号(出厂设为退出)零序保护电流0-2A整定级差：0.1A(出厂设为2A)零序保护延时0-10s整定级差：0.1s(出厂设为10s)不平衡电流投退投入：动作于信号和跳闸；退出：此功能退出(出厂设为退出)不平衡电流定值0.5-99.99A整定级差:0.1A(出厂设为99.99

8、A)不平衡电流延时0-10s整定级差:0.1s(出厂设为10s)过电压投退投入：动作于信号和跳闸；退出：此功能退出(出厂设为退出)过电压定值0-150V整定级差：0.1V(出厂设为150V)过电压延时0-60s整定级差: 0.1s(出厂设为60s)低电压投退投入：动作于信号和跳闸；退出：此功能退出(出厂设为退出)低电压定值10-90V整定级差:0.1V(出厂设为10V)低电压延时0-60s整定级差:0.1s(出厂设为60s)低电流定值0-5A整定级差:0.1A(出厂设为0.5A)不平衡电压投退投入：动作于信号和跳闸；退出：此功能退出(出厂设为退出)不平衡电压定值10-90V整定级差0.1V(出

9、厂设为90V)不平衡电压延时0-10s整定级差:0.1s(出厂设为10s)显示一次投退投入：显示一次电流电压，退出：显示二次电流电压(出厂设为退出)PT变比1-5000整定级差：1(出厂设为1)CT变比1-5000整定级差：1(出厂设为1)通讯地址1-99保护装置的通讯地址(出厂设为1)通讯波特率（485方式）0-40-9600；1-4800；2-2400；3-1200；4-600(出厂设为0)管理机地址（CAN方式）1-99管理机地址(出厂设为1)定值区号0-1整定级差：1，有两个定值区(出厂设为0)6. 校验方法6.1 校验准备6.1.1 通电前检查外接线正确，外观没损坏，插件接触良好。6

10、.1.2 上电检查合上保护电源，液晶屏幕循环显示保护电流IA1、IB1、IC1，测量电流IA2、IB2、IC2；电压Uab、Ubc、Uca；无功功率Q。6.1.3 装置自检在“自检”菜单项里，对装置进行自检， 自检清单及说明如下：自检项目自检结果自 检 出 现 故 障 的 可 能 原 因自检CPU好 或 坏CPU 内部RAM 故障或CPU 故障自检RAM好 或 坏62256 RAM 故障自检EPROM好 或 坏29C512 ROM 故障自检EEPROM好 或 坏24C04 EEPROM 故障自检A/D好 或 坏AD774 故障或电源±12V 故障自检定值好 或 坏定值改变或24C04

11、 故障自检开出好 或 坏跳闸回路光耦故障或8255故障6.1.4 检查开入在“开入”菜单项里，对开入回路进行检查， 开入清单及说明如下：开入量端子开入量名称检 查 方 法端子62、66手动跳闸端子62接操作电源、端子66接操作电源，显示由分到合端子62、63手动合闸端子62接操作电源、端子63接操作电源，显示由分到合操作回路外接操作回路后， 显示由分到合端子52、53小车位置短接端子52、53，显示由分到合端子52、54开关状态短接端子52、54，显示由分到合端子52、55地刀状态短接端子52、55，显示由分到合端子52、56弹簧储能短接端子52、56，显示由分到合端子 52、57备用1短接端

12、子52、57，显示由分到合端子 52、58备用2短接端子52、58，显示由分到合端子 52、59备用3短接端子52、59，显示由分到合端子 52、60备用4短接端子52、60，显示由分到合6.1.5 检查开出在“开出”菜单项里，对开出回路进行检查， 开出清单及说明如下：开出名称检 查 方 法检查输出端子的闭合启动继电器按“确认”键，光标移至“合”保护跳闸出口按“确认”键，光标移至“合”端子78、79闭合遥控跳闸出口按“确认”键，光标移至“合”端子82、83闭合遥控合闸出口按“确认”键，光标移至“合”端子84、85闭合母线保护继电器按“确认”键，光标移至“合”端子39、40，41、42闭合保护动

13、作信号按“确认”键，光标移至“合”端子29、30,34、35闭合，保护动作灯亮接地信号按“确认”键，光标移至“合”端子29、32,34、37闭合信号复归按“确认”键，光标移至“合”信号继电器均返回说明：检查开出继电器，应先驱动启动继电器，使其处于“合”状态。6.1.6 模拟量的监测及调节在“查看” 菜单项里，对模拟量进行监测，通过调节CT板上的电位器来调节显示值。测量电流以1倍额定调准，保护电流以2倍额定调准；电压监视以60V调准；零序电流以1.00A 调准。“查看”清单及说明如下：模拟量端子模拟量名称检 查 方 法端子1、2保护A相电流加2倍额定， 显示偏差不超过3%端子3、4保护B相电流加

14、2倍额定， 显示偏差不超过3%端子5、6保护C相电流加2倍额定， 显示偏差不超过3%端子7、8测量A相电流加1倍额定， 显示偏差不超过1%端子9、10测量B相电流加1倍额定， 显示偏差不超过1%端子11、12测量C相电流加1倍额定， 显示偏差不超过1%端子13、14测量UA电压加60.00V，显示偏差不超过1%端子15、16测量UB电压加60.00V，显示偏差不超过3%端子17、18测量UC电压加60.00V，显示偏差不超过3%端子19、20不平衡电压UP加60V.00，显示偏差不超过3%端子21、22零序I0电流加1.00A，显示偏差不超过3%端子23、244-20mA DCS信号输出输出偏

15、差不超过1%端子7、8；11、12；13、14，17、18按极性加入三相无功功率电流加入1倍额定，线电压加100V改变相位角，功率显示偏差不超过2%端子 47、50短接，52、51点接无功脉冲每点接一次，计数值增一按测试功率的方法加入电流电压无功电度显示偏差不超过5%注：Hb-2型无B相保护和测量电流。6.1.7 实时时钟的设置装置内部设有掉电实时时钟，可通过通讯网实现远方校时，也可在“时钟”菜单里实现就地校时。6.1.8 故障报告的查询装置按先进先出的原则保存8次详细的事故记录，“报告”菜单就是为用户查询事故记录而设置的，当按下确认键后，则按时间从后到前的顺序显示事故记录，即第一条信息为最后

16、一次发生的事件，这样可方便事故后的查询。按下移键则显示上一次事故记录，连续按下移键，则可依次显示8次事故记录。6.1.9 口令的设置口令菜单用于修改进入整定、口令、开出子菜单的口令。初始的口令由厂家提供，万能口令为“1000”。6.2 保护功能校验6.2.1 速断保护定值校验按图6-1接好线，将速断电流保护投入。UCMCPR-310Hb1(3,5) 2(4,6) 25131517 2714(16,18) IA1(IB1,IC1)IA1(IB1、IC1)UAUBUA(UB、UC)装置电源图 6-1 按下表进行整定，测量动作电流值，记入表6-1，速断动作时，测量78-79端子应导通，同时端子29-

17、30、34-35、39-40、41-42应分别导通。表6-1速断电流定值(A)1倍额定2倍额定5倍额定10倍额定动 作 值6.2.2 过流保护定值校验按图6-1接好线，将过流保护投入。按下表进行整定，测量动作电流值，记入表6-2。过流保护动作时，测量78-79端子应导通，同时端子29-30、34-35、39-40、41-42应分别导通。表6-2过流电流定值(A)1倍额定2倍额定5倍额定10倍额定动 作 值6.2.3 零序电流保护定值校验按图6-2接好线，将零序电流保护投入。MCPR-310Hb21 25 22 27 3I03I0装置电源图 6-2按下表进行整定，测量动作电流值，记入表6-3。零

18、序保护动作时，测量78-79端子应导通，同时端子29-30、29-32、34-35、34-37、39-40、41-42应分别导通。 表6-3零序电流定值(A)0.200.501.001.50动 作 值6.2.4 不平衡电流保护定值校验（此功能无效）MCPR-310Hb23 25 24 27装置电源IPIP图 6-3按图6-3接好线，将不平衡电流保护投入。按下表进行整定，测量动作电流值，记入表6-4，不平衡电流保护动作时，测量78-79端子应导通，同时29-30端子和34-35端子均导通。表6-4不平衡电流定值(A)1倍额定2倍额定5倍额定10倍额定动 作 值6.2.5 过电压保护定值校验按图6

19、-4接好线，将A、B、C三相电压接入，把过电压保护投入。按表6-5进行整定，测量动作电压值，记入表6-5，过电压保护动作时，测量78-79端子应导通，同时29-30端子和34-35端子均导通。MCPR-310Hb13 251517 2714(16,18) 装置电源UAUBUCUA(UB、UC)图 6-4 表6-5过电压定值(V)3050100120动 作 值6.2.6 低电压保护定值校验按图6-4接好线，将A、B、C三相电压接入，低电压保护投入，闭合断路器。 按下表进行整定，测量动作电压值，记入表6-6，低电压保护动作时，测量78-79端子应导通，同时29-30端子和34-35端子均导通。 表

20、6-6低电压定值(V)20406080动 作 值6.2.7 不平衡电压保护定值校验按图6-5接好线，将不平衡电压保护投入。按表6-7进行整定，测量动作电压值，记入表中，不平衡电压保护动作时，测量78-79端子应导通，同时29-30端子和34-35端子均导通。MCPR-310Hb19 25 20 27UPUP装置电源图 6-5 表6-7不平衡电压定值(V)204080100动 作 值6.2.8 故障录波功能校验故障启动录波：给保护电流、电压、零序电流加入故障量，并有保护动作跳闸。通过后台监控系统查看上传的录波数据和相应的波形。远方启动录波：给保护电流、电压、零序电流加入相应电量，通过后台监控系统

21、下达远方启动录波的命令，并查看上传的录波数据和相应的波形。6.2.9 积分电度功能校验通过后台监控系统下达电度设置命令，将装置积分电度值清零；给装置加入测量电流、电压，查看无功电度的累积情况。6.2.10 断电校验拉掉保护电源，测量75-76端子应导通；拉掉控制电源，测量73-74端子应导通。6.3 测控功能校验6.3.1 遥测测量电流验证：在端子7-8、9-10及11-12上分别加测量电流，不仅能在就地观察到测量电流Ia、Ib、Ic，而且该电流的对应量值可通过通讯网传至后台。测量电压验证：在端子13-14，15-16，17-18上加电压，不仅能在就地观察到线电压Uab、Ubc、Uca，而且该电压的对应量值可通过通讯网传至后台。无功功率验证：加入测量电流和三相电压，不仅能在就地观察到无功功率，而且功率的对应量值可通过通讯网传至后台。6.3.2 遥信将52号端子分别与53、54、55、56、57、58、59、60号端子短接，“开入”菜单中相应开入量应由分变为合。并能通过通讯网络将变位信息传至后台。6.3.3 遥控当保护通讯收到正确的遥跳命令后，端子82、83应导通；当收到正确的遥合命令后，端子84、85应导通。7. 产品维护根据自检结果，可更换相应芯片。如果仍
