从CT扫描仪到核磁共振成像技术

1、从CT扫描仪到核磁共振成像技术(图)浏览： 606 -CT扫描仪人体内脏器官发生了病变，如果医生能看见病灶具体在哪里，有何症状，便可更好地对症下药，迅速、彻底地解除病人的痛楚。20世纪70年代中期，在世界各大城市的医院里，先后出现了一种新式机器CT扫描仪。它的全称叫电子计算机X射线断层摄影，CT是英文词组Computerized Tomography的字母缩写。这种机器就具有上述人们所希望的功能。 CT扫描仪的发明是在电子计算机的应用普及和X射线被发现的基础上获得的。 1895年，德国物理学家威廉·康拉德·伦琴发现了X射线，为人类利用X射线诊断与治疗疾病开拓了新途

2、径。但X射线拍摄出的物体照片只是平面图像，看不出人体结构的立体感，这在一定程度上妨碍了主治医生对疾病的正确诊断。 1917年，奥地利年轻的数学家雷杜利用数学方法证实，一个立体的物体，如果能利用前后、上下、左右、深浅等几个角度加以表现，则可以充分显示出它的立体特征。雷杜的这一论点，成为CT技术发明和发展的重要理论基础。 1938年，一个名叫法兰克的放射学专家，开始实际验证雷杜的观点，利用X射线诊断疾病，发明了一种被称为X射线断层摄影的诊断新技术。 有了电子计算机，有了X射线的断层摄影技术，CT发明者就将它们巧妙地结合在一起。 20世纪60年代初，科学家奥特杜尔夫与美国塔费茨大学生物学教授阿伦&#

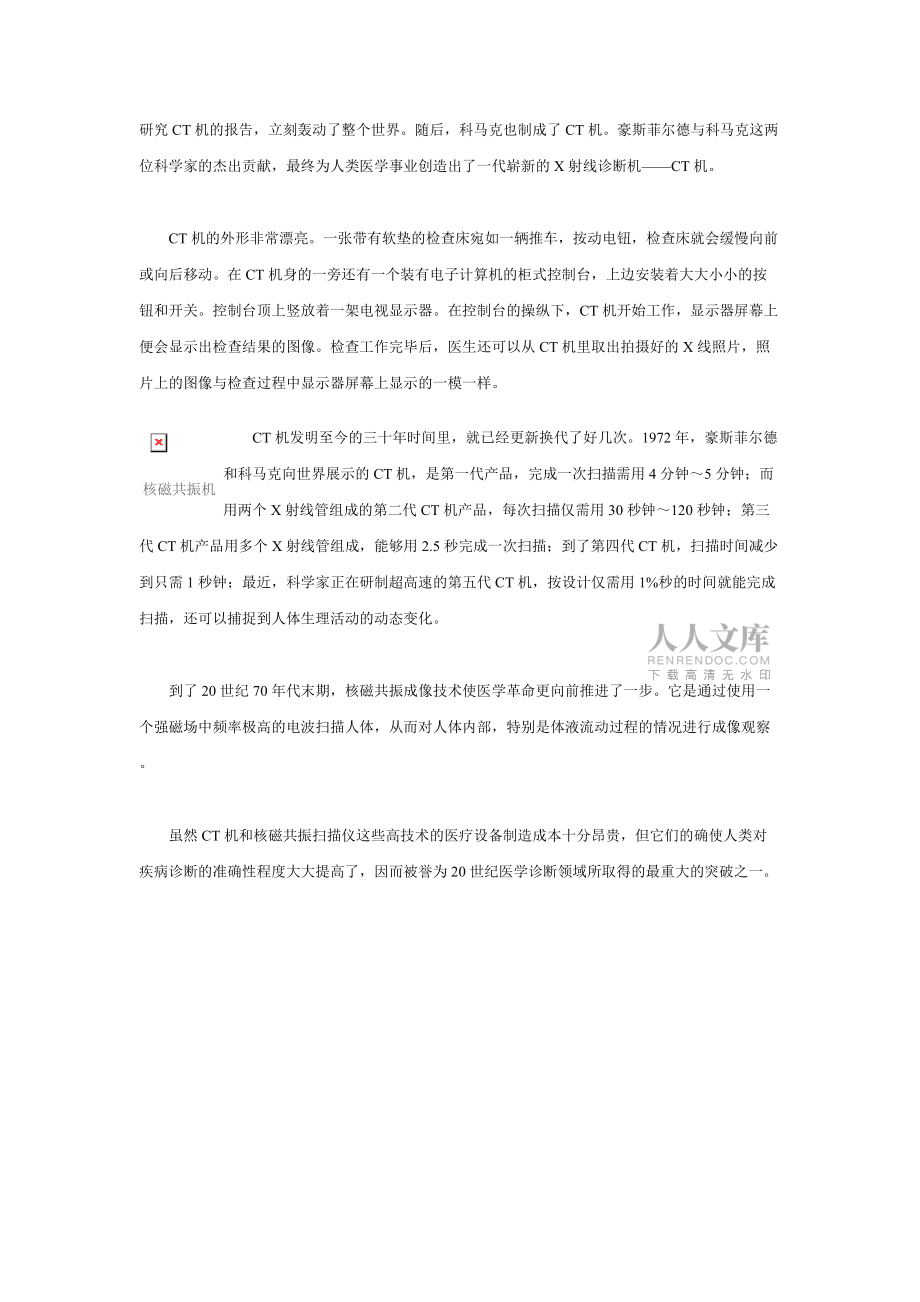

3、183;科马克设想，用高灵敏度的X射线检测器来接受断层扫描穿越过人体的X射线，把测得的大量数据输入电子计算机处理，便可更好的分辨人体内部结构图像。科马克坚持了这方面的研究。而英国电子工业公司和英国中央实验研究所的戈弗雷·豪斯菲尔德后来居上，于1972年4月，在英国放射学会年会上首先宣布了研究CT机的报告，立刻轰动了整个世界。随后，科马克也制成了CT机。豪斯菲尔德与科马克这两位科学家的杰出贡献，最终为人类医学事业创造出了一代崭新的X射线诊断机CT机。 CT机的外形非常漂亮。一张带有软垫的检查床宛如一辆推车，按动电钮，检查床就会缓慢向前或向后移动。在CT机身的一旁还有一个装有电子计算机的

4、柜式控制台，上边安装着大大小小的按钮和开关。控制台顶上竖放着一架电视显示器。在控制台的操纵下，CT机开始工作，显示器屏幕上便会显示出检查结果的图像。检查工作完毕后，医生还可以从CT机里取出拍摄好的X线照片，照片上的图像与检查过程中显示器屏幕上显示的一模一样。 核磁共振机CT机发明至今的三十年时间里，就已经更新换代了好几次。1972年，豪斯菲尔德和科马克向世界展示的CT机，是第一代产品，完成一次扫描需用4分钟5分钟；而用两个X射线管组成的第二代CT机产品，每次扫描仅需用30秒钟120秒钟；第三代CT机产品用多个X射线管组成，能够用2.5秒完成一次扫描；到了第四代CT机，扫描时间减少到只需1秒钟；

5、最近，科学家正在研制超高速的第五代CT机，按设计仅需用1%秒的时间就能完成扫描，还可以捕捉到人体生理活动的动态变化。 到了20世纪70年代末期，核磁共振成像技术使医学革命更向前推进了一步。它是通过使用一个强磁场中频率极高的电波扫描人体，从而对人体内部，特别是体液流动过程的情况进行成像观察。 虽然CT机和核磁共振扫描仪这些高技术的医疗设备制造成本十分昂贵，但它们的确使人类对疾病诊断的准确性程度大大提高了，因而被誉为20世纪医学诊断领域所取得的最重大的突破之一。 CT成像的基本原理是什么？ml在x-ray穿透人体器官或组织时，由于人体器官或组织是由多种物质成分和不同的密度所构成 的，所以各点对x-

6、ray的吸收系数是不同的。为了便于分析，将沿着x-ray束通过的人体分割成许多小单元体（即体素），另每个体素的厚度相等，即为 l。设l足够小，使得每个体素均匀，假定为单质均匀密度体，每个体素的吸收系数为常值。 当入射第一个体素的X线强度为I0时，透过第一个体素的X线强度I1为：I1=I0e-u1l， u1是第一个体素的吸收系数，对于第二个体素来说，I1就是入射的X线强度，设第二个体素的吸收系数为u2，X线经第二个体素透射出的强度I2 为：I2=I1e-u2l，将I1的表达式代入上式，有I2=（I0e-u1l）e-u2l=I0e-（u1+u2）l，最后，第n个体素透射出的X线强 度I=In=I0

7、e-（u1+u2+.+un）l。将上式中的吸收系数进行对数变换，并移至等号左边得：u1+u2+.+un=-1/l*lnI /I0，从上式可以看出如果X线的入射强度I0，透射强度I和物体体素的厚度l均为已知，那么沿着X线通过路径上的吸收系数之和u1+u2+.+un 就可以计算出来。为了建立CT图像，必须先求出每个体素的吸收系数u1、u2.un。从数学角度上讲，为求出n个吸收系数，需要建立n个或n个以上的独立方程，因此，CT要从不同方向上进行多次扫描，来获取足够的数据，建立求解吸收吸收系数的方程。计算机体层成像CT(Computered Tomography)是Hounsfield196

8、9年设计成功，1972年公诸于世的。CT不同于X线成像，它是用X线束对人体层面进行扫描，取得信息，经计算机处理而获得的重建图像。所显示的是断面解剖图像，其密度分辨力明显优于X线图像。从而显著扩大了人体的检查范围，提高了病变的检出率和诊断的准确率。CT也大大促进了医学影像学的发展。由于这一贡献，Hounsfield获得了1979年的诺贝尔奖金。第一节CT的成像基本原理与设备一、CT的成像基本原理CT是用X线束对人体某部一定厚度的层面进行扫描，由探测器接收透过该层面的X线，转变为可见光后，由光电转换变为电信号，再经模拟/数字转换器（analog/digital converter）转为数

9、字，输入计算机处理。图像形成的处理有如对选定层面分成若干个体积相同的长方体，称之为体素（voxel），见图1-2-1。扫描所得信息经计算而获得每个体素的X线衰减系数或吸收系数，再排列成矩阵，即数字矩阵图1-2-1扫描层面体素及象素（digital matrix），见图1-2-2。数字矩阵可存贮于磁盘或光盘中。经数字/模拟转换器（digital/analog converter）把数字矩阵中的每个数字转为由黑到白不等灰度的小方块，即象素（pixel），并按矩阵排列，即构成CT图像。所以，CT图像是重建图象。每个体素的X线吸收系数可以通过不同的数学方法算出。图1-2-2数字矩阵

10、二、CT设备CT设备主要有以下三部分：扫描部分由X线管、探测器和扫描架组成；计算机系统，将扫描收集到的信息数据进行贮存运算；图像显示和存储系统，将经计算机处理、重建的图像显示在电视屏上或用多幅照相机或激光照相机将图像摄下。CT成像流程如图1-2-3。图1-2-3CT装置示意图扫描部分如图1-2-4及图1-2-5所示的几种不同扫描方式。探测器从原始的1个发展到现在的多达4800个。扫描方式也从平移/旋转、旋转/旋转、旋转/固定，发展到新近开发的螺旋CT扫描（spiral Ct scan）。计算机容量大、运算快，可达到立即重建图像。由于扫描时间短，可避免运动，例如，呼吸运动的干

11、扰，可提高图像质量；层面是连续的，所以不致于漏掉病变，而且可行三维重建，注射造影剂作血管造影可得CT血管造影（Ct angiography，CTA）。超高速CT扫描所用扫描方式与前者完全不同（图1-2-5）。扫描时间可短到40ms以下，每秒可获得多帧图像。由于扫描时间很短，可摄得电影图像，能避免运动所造成的伪影，因此，适用于心血管造影检查以及小儿和急性创伤等不能很好的合作的患者检查。图1-2-4不同的扫描方式（I）图1-2-5不同的扫描方式（II）第二节CT 图像特点CT图像是由一定数目由黑到白不同灰度的象素按矩阵排列所构成。这些象素反映的是相应体素的X线吸收系数。不同CT

12、装置所得图像的象素大小及数目不同。大小可以是1.0×1.0mm，0.5×0.5mm不等；数目可以是256×256，即65536个，或512×512，即262144个不等。显然，象素越小，数目越多，构成图像越细致，即空间分辨力（spatial resolution）高。CT图像的空间分辨力不如X线图像高。CT图像是以不同的灰度来表示，反映器官和组织对X线的吸收程度。因此，与X线图像所示的黑白影像一样，黑影表示低吸收区，即低密度区，如肺部；白影表示高吸收区，即高密度区，如骨骼。但是CT与X线图像相比，CT的密度分辨力高，即有高的密度分辨力（dens

13、ity resolutiln）。因此，人体软组织的密度差别虽小，吸收系数虽多接近于水，也能形成对比而成像。这是CT的突出优点。所以，CT可以更好地显示由软组织构成的器官，如脑、脊髓、纵隔、肺、肝、胆、胰以及盆部器官等，并在良好的解剖图像背景上显示出病变的影像。x 线图像可反映正常与病变组织的密度，如高密度和低密度，但没有量的概念。CT图像不仅以不同灰度显示其密度的高低，还可用组织对X线的吸收系数说明其密度高低的程度，具有一个量的概念。实际工作中，不用吸收系数，而换算成CT值，用CT值说明密度。单位为Hu（Hounsfield unit）。水的吸收系数为10，CT值

14、定为0Hu，人体中密度最高的骨皮质吸收系数最高，CT值定为+1000Hu，而空气密度最低，定为-1000Hu。人体中密度不同和各种组织的CT值则居于-1000Hu到+1000Hu的2000个分度之间（表1-2-1）。表1-2-1体组织CT值（Hu）由表1-2-1可见人体软组织的CT值多与水相近，但由于CT有高的密度分辨力，所以密度差别虽小，也可形成对比而显影。CT值的使用，使在描述某一组织影像的密度时，不仅可用高密度或低密度形容，且可用它们的CT值平说明密度高低的程度。CT图像是层面图像，常用的是横断面。为了显示整个器官，需要多个连续的层面图像。通过CT设备上图像的重建程序的使用，还可重建冠状

15、面和矢状面的层面图像。第三节CT 检查技术患者卧于检查床上，摆好位置，选好层面厚度与扫描范围，并使扫描部位伸入扫描架的孔内，即可进行扫描。大都用横断面扫描，层厚用5或10mm，特殊需要可选用薄层，如2mm。患者要不动，胸、腹部扫描要停止呼吸。因为轻微的移动或活动可造成伪影，影响图像质量。CT检查分平扫（plain CT scan）、造影增强扫描（contrast enhancement,CE）和造影扫描。（一）平扫是指不用造影增强或造影的普通扫描。一般都是先作平扫。（二）造影增强扫描是经静脉注入水溶性有机碘剂，如60%76%泛影葡胺60ml后再行扫描的方

16、法。血内碘浓度增高后，器官与病变内碘的浓度可产生差别，形成密度差，可能使病变显影更为清楚。方法分团注法、静滴法和静注与静滴法几种。（三）造影扫描是先作器官或结构的造影，然后再行扫描的方法。例如向脑池内注入碘曲仑810ml或注入空气46ml行脑池造影再行扫描，称之为脑池造影CT扫描，可清楚显示脑池及其中的小肿瘤。第四节CT分析与诊断在观察分析时，应先了解扫描的技术条件，是平扫还是增强扫描，再对每帧CT图像进行观察。结合一系列多帧图像的观察，可立体地了解器官大小、形状和器官间的解剖关系。病变在良好的解剖背景上显影是CT的特点，也是诊断的主要根据，大凡病变够大并同邻近组织有足够的密度差，即可显影。根

17、据病变密度高于、低于或等于所在器官的密度而分为高密度、低密度或等密度病变。如果密度不均，有高有低，则为混杂密度病变。发现病变要分析病变的位置、大小、形状、数目和边缘，还可测定CT值以了解其密度的高低。如行造影增强扫描，则应分析病变有无密度上的变化，即有无强化。如病变密度不增高，则为不强化；密度增高，则为强化。强化程度不同，形式亦异，可以是均匀强化或不均匀强化或不均匀强化或只病变周边强化，即环状强化。对强化区行CT值测量，并与平扫的CT值比较，可了解强化的程度。此外，还要观察邻近器官和组织的受压、移位和浸润、破坏等。综合分析器官大小、形状的变化，病变的表现以及邻近器官受累情况，就有可能对病变的位

18、置、大小与数目、范围以及病理性质作出判断。和其他成像技术一样，还需要与临床资料结合，并同其他影像诊断综合分析。CT在发现病变、确定病变位置及大小与数目方面是较敏感而可靠的，但对病理性质的诊断，也有一定的限制。第五节CT诊断的临床应用CT诊断由于它的特殊诊断价值，已广泛应用于临床。但CT设备比较昂贵，检查费用偏高，某些部位的检查，诊断价值，尤其是定性诊断，还有一定限度，所以不宜将CT检查视为常规诊断手段，应在了解其优势的基础上，合理的选择应用。CT诊断应用于各系统疾病有以下特点及优势，参考图1-2-6。CT检查对中枢神经系统疾病的诊断价值较高，应用普遍。对颅内肿瘤、脓肿与肉芽肿、寄生虫病、外伤性

19、血肿与脑损伤、脑梗塞与脑出血以及椎管内肿瘤与椎间盘脱出等病诊断效果好，诊断较为可靠。因此，脑的X线造影除脑血管造影仍用以诊断颅内动脉瘤、血管发育异常和脑血管闭塞以及了解脑瘤的供血动脉以外，其他如气脑、脑室造影等均已少用。螺旋CT扫描，可以获得比较精细和清晰的血管重建图像，即CTA，而且可以做到三维实时显示，有希望取代常规的脑血管造影。CT对头颈部疾病的诊断也很有价值。例如，对眶内占位病变、鼻窦早期癌、中耳小胆指瘤、听骨破坏与脱位、内耳骨迷路的轻微破坏、耳先天发育异常以及鼻咽癌的早期发现等。但明显病变，X线平片已可确诊者则无需CT检查。图1-2-6CT图像少支胶质细胞瘤增强，右额、顶叶有一较大不规则肿块，强化不均，周围有低密度水肿区 星形细胞瘤增强，左额顶叶有一不均匀强化肿块，不规则，内有未有强化的低密度区，周围有低密度水肿区，中线结构右移 胸腺增生平扫，胸腺区有一分叶状密度均一病灶，仍呈胸腺状，主动脉受压右移 肝脓肿平扫，肝右叶有一低密度灶类圆形，中心部密度更低为脓腔，周
