1、精选优质文档-倾情为你奉上RS4.0网络端说明书引言NETDVR系统是诚丰数码在业界广泛应用的,性能稳定可靠的RS系列软件的基础上研究开发而成的配套副控端应用软件,其中结合并提取了大量客户的实际需求,并且在软件的构架上,采用了面向对象的分析设计理念(OOA/OOD)。整个软件系统由各个相互独立的，低耦合的模块组成。NETDVR系统具有连接多个主控端的136路的JPEG监看和流监看模式；支持远程频道监看、录像、消警、撤布防控制功能；具有远程录像、远程多路回放功能；支持频道、屏幕序列及切换功能；支持远程系统参数设置、远程板卡参数控制和日志查看；支持远程云镜控制，远程输入输出端口控制等功能；支持远程

2、电子地图查看，电子地图控制功能；支持软解压和硬解压,有强大的网络电视墙功能的强大的设备监控功能；支持语音对讲、语音广播、文字聊天功能；强大的网络级连功能。第一章：界面介绍主界面工具栏通道报警布防用户登录 退出程序系统设置监看/录制面板像信息面板面板 Fig 1.1工具栏Fig 1.2图Fig 1.2为“工具栏”，此工具栏上的按钮的功能（从左到右）依次为： 屏幕切换高级面板 远程云台控制抓图全屏 播放 远程操作菜单 本地操作菜单 频道状态菜单 导航条第二章：程序使用入门系统参数设置单击【系统设置】按钮，就可以进入如下系统设置界面图，它设置有两个部分：一为系统参数设置，另一个为组管理设置； Fig

3、 2.1在系统参数设置的面板中，如下图Fig 2.2所示，有以下设置页：  Fig 2.2 系统设置 注意：修改后按【保存】 Fig 2.3对Fig2.3中区域分别做如下说明：“监控机名称”：默认值为：设定主控机名；“系统设置”：“自动重连时间”：默认值为15分钟，即15分钟后不再向主控机发起自动重连请求；“自动锁屏”： 默认值为30秒，即30秒无人操作就锁定程序。如果设置为0则为不锁定界面。“根据监视窗口数量调节帧数”： “日志设置”：记录日志的容量有多少条；默认值均为1000条。系统运行日志条数：用户操作日志条数：报警消警日志条数：网络日志条数： “系统登陆默

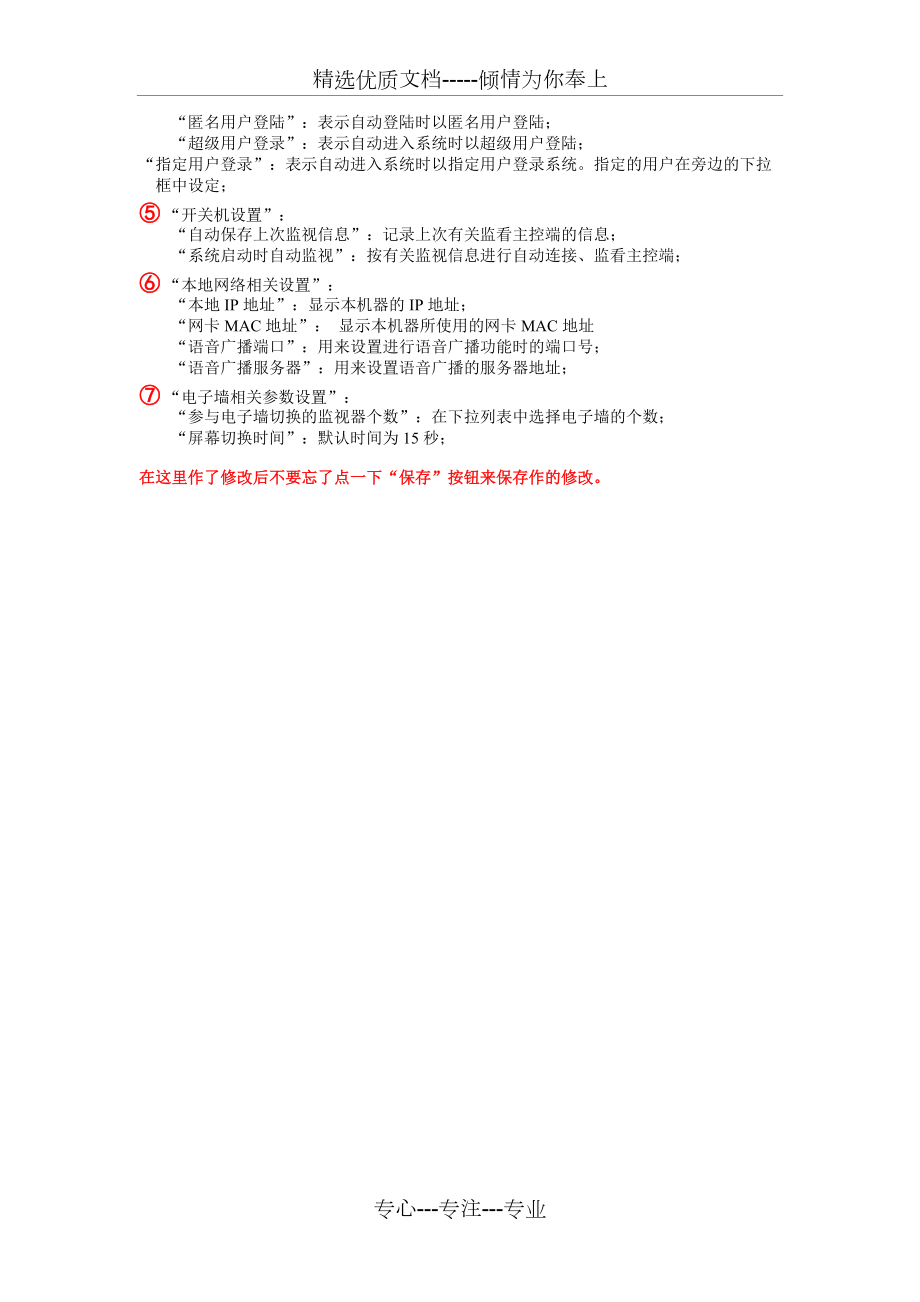

4、认设置”：“登陆保持时间”：即在程序登录时，若无人输入密码，则多少秒后以某个用户自动进入程序的时间，默认值为30秒。“匿名用户登陆”：表示自动登陆时以匿名用户登陆；“超级用户登录”：表示自动进入系统时以超级用户登陆；“指定用户登录”：表示自动进入系统时以指定用户登录系统。指定的用户在旁边的下拉框中设定； “开关机设置”：“自动保存上次监视信息”：记录上次有关监看主控端的信息；“系统启动时自动监视”：按有关监视信息进行自动连接、监看主控端； “本地网络相关设置”：“本地IP地址”：显示本机器的IP地址；“网卡MAC地址”： 显示本机器所使用的网卡MAC地址“语音广播端口”：用来设置进行语音广播功

5、能时的端口号；“语音广播服务器”：用来设置语音广播的服务器地址； “电子墙相关参数设置”：“参与电子墙切换的监视器个数”：在下拉列表中选择电子墙的个数；“屏幕切换时间”：默认时间为15秒； 在这里作了修改后不要忘了点一下“保存”按钮来保存作的修改。 客户机列表  Fig 2.4在Fig 2.4中，增加一些客户机到客户机列表中，当用户在添加客户机时作为备选机器（详见组管理的“添加客户机”操作）。具体操作如下： 1、 1、  增加客户机：   输入客户机的相关信息，如主控机名称、主控机地址（IP地址或域名），主控机类型、频道数；连接形式（

6、有TCP、UDP和多播）等；    单击【增加】按钮；2、 2、  修改客户机信息：    双击列表中要进行修改的客户机，将显示该客户机的相关信息；     修改完之后，单击【编辑】按钮；3、 3、  删除客户机： 在列表中选中要删除的客户机； 单击【删除】按钮； 通道机：相当于一台主控机（运行本地端程序的机器）；中心机：相当于一台副控机（运行网络端程序的机器），包括它下面所有的客户机； 监视器位置调整首先设定电子墙的监视器个数 Fig 2.5在Fig 2.5中作了

7、设置后，在Fig 2.6所示界面，用户可任意调整各个小窗口的大小和对齐方式。 方法 (单个窗口调整) ：选中某个小窗口，直接用鼠标以任何方向拖动窗口的边界。设好之后按【保存】。方法 (多个窗口调整) ：按住Ctrl键，用鼠标选中多个小窗口，然后单击下面的【左对齐】、【右对齐】、【下对齐】、【上对齐】、【等高】、【等宽】、【等大小】等按钮，设好之后按【保存】。首先设定电子墙的监视器个数 Fig 2.6 电子墙屏幕序列定义 u u       增加序列，步骤如下：1、 设置电子墙的监视器个数（详见“监视器位置

8、调整”页）； 2、 监视器位置调整（详见“监视器位置调整”页）；3、 如图Fig 2.7，在完成了前两个步骤后，在该页面完成对电子墙各个通道的定义：在各个窗口通道中，选择主控机及对应的主控机通道，然后按【增加】，添加的序列就出现在列表中；注意：同一个序列的各个通道不能对应同一主控机的相同频道，但可对应不同的主控机；4、 重复前面的步骤，添加其他序列，最多可添加32个序列。可以改变序列的前后次序：选中某一序列，按【升】或【降】即可。最后按【存】。其中第一个为起始序列，最后一个为终止序列；  Fig 2.7 屏幕切换序列  Fig 2.8设置预定义屏幕切换序列，可任意

9、定义屏幕中频道数、监视器窗口的位置和大小等。u u       增加序列，步骤如下：1、  如图Fig 2.8，指定一个频道数；2、 在各个窗口中，选择主控机及对应的主控机通道，调整监视器窗口的位置和大小，然后按【增加】，添加的序列就出现在列表中；3、 重复前面的步骤，添加其他序列，最多可添加32个序列。可以改变序列的前后次序：选中某一序列，按【升】或【降】即可。最后按【存】。其中第一个为起始序列，最后一个为终止序列； “频道关联”：该复选框打沟时，表示切换到该序列时，会自动与相应的主控机的频道相关联，自动连监看，

10、否则不会；  硬解压卡设置  Fig 2.9设置硬解压卡时，可根据机器上的硬解压数量来选择相应的通道数（只有当设成的通道数大于0时，才能将图像画面硬解压过来）； 上传报警序列  Fig 2.10设置哪个主控机报警时要传送的地址，如上图所示，当主控机192.168.0.1发生报警时，在此网络端可以接收到报警信息。频道序列定义 Fig 2.11此频道序列定义功能是把某个客户机上的频道与副控机的通道相关联，如图Fig 2.11，然后可进行频道切换功能。分为两个方面：一个是VGA频道序列，另一个是TV频道序列。当选择了某一客户机后，在频道的列

11、表框中就会显示出该客户机所有的频道号，然后可选择需要的频道进行添加，最后按【存】按扭保存序列。 设备维护  Fig 2.12在此界面可以设置云台、矩阵、输入输出、智能卡和看门狗等5大类外部设备。其中：“设备类型”：用来选择云台和I/O设备相应的通讯协议；“名称”：为该设备取名；“端口”：与电脑的通讯口，通常为COM1或COM2，视实际连接而定；“地址”：为对应设备的跳线的地址值。点击【添加】，即可将设置好的设备添加到列表中。注意：设备名不能有重复；在同一个端口的设备地址不能有重复，否则不能添加。  用户管理 系统用户组：只有两个默认用户：超级用

12、户Administrator和匿名用户Annoy；普通用户组：其他用户需要手动添加到该组中； Fig 2.13u u       添加用户：在上图Fig 2.13所示“普通用户组”处单击鼠标右键，选“添加用户组”：输入组名，按【确定】；在该组上添加一个用户：输入用户名和密码，按【确定】即可添加一个新用户。 u u       用户权限设置：下面我们对添加的用户进行权限设置：下面我们对添加的用户进行权限设置：l 基本操作权限：本地系统运行参数、本地监看录制远程主控机数

13、据、设置登陆用户信息、 本地频道撤布防和报警、屏幕显示方式和视频输出到电子墙等权限；l 辅助工具权限：设备监控、本地和远程日志查看、网络播放主控机历史资料、图片浏览、语音交流等；l 电子地图权限：远程系统设置、远程获取频道状态、远程输入输出端口控制、远程板卡参数控制、远程云台控制、锁定和重启远程计算机等；l 远程控制权限：远程频道监看和录制数据、远程频道撤布防、远程预制点控制、远程输出信号控制、远程输入端口撤布防和消警等Fig 2.14设好后，点击【保存】或【应用】按扭保存设置。   电子地图元素图标设置  Fig 2.15如图Fig 2.15所示， 通

14、过【添加】、【删除】、【修改】等按扭来设置电子地图元素图标：l  敏感区域：链接下一个电子地图图层的元素图标；l        监控机器连接点：链接一台主控机的连接点元素图标；  电子地图(系统总图)  Fig 2.16u u       增加子节点（即下一层电子地图）在树状列表中，选中某一节点，单击鼠标右键，弹出菜单，可进行对电子地图图层的设计(如右边树状结构分布图)；Fig 2.17u u

15、     新增敏感区和连接机器在电子地图的某一层上单击鼠标右键，弹出菜单，可进行电子地图的空间分布平面设计。每一连接机器可以设置一电子地图，可直接从远程导入（详见“组管理”的电子地图）。Fig 2.18 摇杆控制 通过游戏摇杆控制云台、镜头是系统的一个特色功能。要实现它就需要：l l         l         一个游戏摇杆，并驱动好；l l  &#

16、160;      l         必须安装DX81；l l         l         连接好云台设备，并在程序种设置好。（现在我们测试使用的是北通的飞行摇杆） Fig 2.19   第三章：基本操作组管理  Fig 2.20  u u

17、       增加组：在“组管理”上单击鼠标右键，弹出菜单如图Fig 2.21，选择“增加组”就弹出一个添加组名称的对话框，如图Fig 2.22 Fig 2.21 Fig 2.22  添加客户机 u u       添加客户机： 右键单击该组，出现如上面图Fig 2.21所示，选择“增加客户机”选项，就出现一个有关客户机的属性框：Fig 2.23 一种方式：输入主控机的相关信息，然后按【确定】。主控机地址可以是IP地址或域名。连接形式有TCP、U

18、DP和多播三种；主控机类型有通道机、中心机和视频服务器三种； 另一种方式：如果已经设置过客户机列表 (详见“客户机列表”页)，那么在图Fig 2.23客户机列表框中就会有相应的客户机，此时只要单击一下【选中】按扭，然后按【确定】就可以添加一个客户机（图Fig 2.24所示） Fig 2.24针对某个客户机，可再进行相应的配置，如图Fig 2.24所示，左边的长条显示了已增加的客户机，右边是相应客户机的属性页和参数设置；当在某一个客户机上，右键单击之，出现如下图Fig 2.25的一个菜单： Fig 2.25在右边的属性和参数设置中：1、属性设置对话框：用来修改客户机的配置信息；2、通道

19、基本参数设置页（如下图Fig 2.26所示）：“录制设置”：为录像数据设定存储路径。在此显示了整个硬盘的空间分布，可以选择一个或多个存储区域；“历史资料自动覆盖”：当存储空间已满时，录像数据就会自动覆盖；“硬盘保留天数”：控制录像数据最多能存放的时间，超过系统将自动清除；“记录文件大小”：记录一个数据文件的大小，有按时间和空间计算的，前者默认是300分钟，后者是40M空间大小；“网络输出参数设置”：帧率默认15，码流默认113kbps，关键帧默认100，格式有静态码流和动态码流两种，数据压缩有“软解压”和“硬解压”两种；“JPEG监视参数”：画面质量默认20，越高越清晰；每秒帧数默认5“连接方

20、式”：网络传输连接有TCP、UDP和多播三种； Fig 2.26 3、时间表属性页 Fig 2.27 u u       时间表的设置：时间表有：“监视时间表”：可在下拉列表框中选择 “JPG监视”、“流监视”和“停止监看”；“录像时间表”：可选择连续录像、移动侦测录像、外部报警录像三种录像模式；“副控端布防时间表”：设置好时间之后，按【增加】按扭进行添加。 注意：“计划外工作”复选框选中时，表示与计划表相反，计划的时间段内不工作，时间段之外才工作。 u u   &

21、#160;   通用计划表模板的定义：用来保存常用的时间表。l l         创建一个模板：上面的时间表设置好后，在列表中选中某个模板，按【保存】 即可。l l         下次需要时只要单击该模板，按【载入】，就可应用该模板。l l         另外，单击【清除】来清除模板，还可对模板名称进行修改。 4、报警属性

22、页 Fig 2.28报警选项：副控端自动布防、报警自动传输画面、联动移动侦测报警录像启动；报警声音设置：报警时发出的声音；报警动作设置：报警时弹出电子地图、日志等；副控端联动设置：选择设备后再设置相关的设备内容； 注意：这些设置要应用到各个频道上才可。 5、电子地图导入电子地图信息文件远程导入电子地图 Fig 2.29在【系统参数设置】中，我们已经介绍过“电子地图”，那是系统中总电子地图，而每一台客户机也可设置一个相应的电子地图。 u u       客户机电子地图的设置 方法：远程导入电子地图

23、：将客户机（一般为主控机）的电子地图直接从远程获取过来。方法：导入电子地图信息文件：首先将远端客户机（一般为主控机）的电子地图信息文件导出到一个文件夹里，然后把这个信息文件导入即可。导入电子地图信息后如上图Fig 2.29所示；  登录 单击工具栏上的按扭弹出登录框：Fig 3.1图Fig 3.1左下脚的数字提示“登陆保持时间”（即等待输入密码的时间），超时的情况下，将自动按照“系统设置”中的指定用户登录系统。例如：下图Fig 3.2所设置，登录时若超过10秒没输入密码，将自动以用户名“Annoy”登录系统。Fig 3.2   锁定&

24、#160;从安全方面考虑，系统包含了“锁屏”功能。屏幕被锁定后，系统将保持原来的状态，但无法对系统进行任何操作（除【登录】以外），这样就可防止不相干的人员控制系统或修改系统设置。登录后，对系统重新恢复操作。l 自动锁屏：如图Fig 3.3所设置，如果没有任何操作，系统等待30秒后将自动锁屏。Fig 3.3   导航条 单击工具栏上的“导航条”按扭，出现如下图Fig 3.4所示的界面，客户机的添加详见“组管理”页。 Fig 3.4 Fig 3.5选中某一客户机单击鼠标右键，弹出Fig 3.5所示的菜单。 u u

25、    监看、录像和布防选中某一客户机，并选择它上面的通道（按住Shift键选择多个通道或单击“选择所有通道”），然后在某个通道上单击，出现如图Fig 3.6所示： Fig 3.6说明：JPEG监看、流监看：监看时，按住Ctrl键，点击鼠标右键，画面局部放大；Ctrl键缩小。录像：远程录像，副控端未监看时，也能进行远程录像。首先得设置存储路径（详见组管理>通道基本参数设置页）；布防：为副控端布防；（设置报警弹出电子地图时，选中该复选框为副控端布防）。 为主控端布防：打开“通道布防面板”可直接控制远程撤布防状态。高质量、普通质量：调节图像质量，质量越高清晰度越

26、高，占CPU资源也越高。低质量：QCIF监看，表示把主控端的CIF格式转化过来（只限于主控端是CIF格式图像时，其他的都不支持此功能）自动调帧：自动地丢B帧数据，达到调节功能； 按扭：频道报警时给予消警；按扭：把监看、录像和连接主控机等断开；按扭：关闭该对话框； 针对上面的图Fig 3.5所示菜单作如下说明：“本地设置信息”：记录所连接主控机的信息，如下图Fig 3.7 Fig 3.7“远程设置信息”：“开始监看”：监看通道机上所选定的通道“停止监看”：停止监看通道机上所选定的通道“开始录像”：开始对通道机上所选定的通道进行录像“停止录像”：停止对通道机上所选定的通道进行录

27、像“布防”：对通道机上所选定的通道进行布防“撤防”：对通道机上所选定的通道进行撤防“消警”：对通道机上所发生报警的通道进行消除警报“选择所有通道”：“清除所有通道”：“打开远程日志查看”：（略）详见远程日志“打开远程系统设置”：（略）详见远程系统设置“打开电子地图”：打开系统所设置的电子地图。“打开图像浏览”：（略）详见图片浏览。“打开播放器”：（略）详见远程和本地回放。“获取远程通道状态”：获取远程主控机的通道状态(监看、录像、撤布防、报警等状态)，“远程输入输出设备控制”：获取远程主控机的输入输出设备。“远程云台设备控制”：获取远程主控机的云台设备。“远程锁定计算机”：远程锁定主控机“重新

28、启动计算机”：重启远程主控机  信息面板  Fig 3.8（信息面板）该面板显示系统时间、登录用户、登陆时间和硬盘信息。红色部分表示：剩余的存储空间。  蓝色部分表示：总共的存储空间。 本地和远程回放 单击“工具栏”的播放按扭，弹出播放窗口（如图Fig 3.12）：它主要由视频播放区域、工具控制按钮、进度条、音量大小控制按扭、播放信息框等组成。按此按钮，进行远程回放和本地回放之间的切换。  Fig 3.12 图Fig 3.12中时间轴上红线所画的复选框：是对播放画面质量的控制，选中时，表示丢帧（02帧可选

29、）。Fig 3.13如图Fig3.13所示工具控制按扭的功能从左到右依次为：² ²        播放² ²        暂停² ²        停止² ²        抓图：在当前通道的播放画面上截取一幅图，这些图片在“图片浏览”的

30、“回放图片”中可浏览；² ²        开始截取片段：在当前通道的播放画面上截取播放片段；² ²        终止截取片段：终止截取片段；² ²        加速播放：按照 ×1、×2，×3、×4倍数播放画面；² ²

31、;    减速播放：按照 ×1/2、×1/4、×1/8倍数播放画面；² ²        一路播放² ²        四路播放：四路同时播放；² ²        九路播放² ²

32、;  十六路播放² ²        全屏播放² ²        单帧（远程回放不支持此功能）² ²        单帧回放（远程回放不支持此功能） l l         远程回放：播放远程主控端的录像数据；l l

33、        本地回放：播放副控端的录像数据； 远程回放和本地回放的操作基本相同，主要功能如下：u u       播放（流模式）选择一路或多路通道，选定时间后，单击播放按扭即可。时间定位：左下角的是日期选择按扭，具体时间在具有类似横坐标的图表上选择。u u       文件模式播放单击时间轴右边的文件模式播放按扭，选好通道和日期，然后按住Ctrl键，用鼠标在时间轴上选好一段时间，最后单击播放按

34、扭。u u       截片断/片断播放截片断：在回放时，选中某一路，按截片断按钮。单击右边的片段播放按扭，会弹出如下窗口：Fig 3.14选中某一个片断，按【播放】按钮。可通过通道或时间进行过滤选择。u u       导出文件单击右边的文件导出按扭后，按住Ctrl键，用鼠标在时间轴上选好一段时间，然后单击播放按扭，此时会弹出一个对话框，选择保存导出文件的存储路径，导出结束后，就可以在程序外用相应的播放器进行播放了。   屏幕切换面板

35、;单击工具栏上的按扭出现屏幕切换面板：Fig 3.9：单画面、4画面、9画面、16画面、25画面、36画面监看：预定义屏幕：5秒、10秒、30秒、60秒切换：预定义：停止自动切换：自动切换 u u       预定义屏幕切换   首先设置预定义屏幕切换序列，详见“系统参数设置”“屏幕切换序列”。    按预定义屏幕按钮，并在中选择一切换时间间隔，即可按照设置的切换序列进行屏幕自动切换。 按停止自动切换。如图Fig 3.10所示：Fig 3.10u u

36、;   频道自动切换    首先设置频道序列，详见“系统参数设置”“频道序列定义”。 当选中单击5、10、30、60画面监看时，按自动切换按钮。 按、停止自动切换如图Fig 3.11所示：Fig 3.11   抓图 选中某一正在监看的通道，单击工具栏上的按扭即可进行抓图。抓下来的图可在“图片浏览”中查看、备份、打印以及图片格式转换（目前只限于JPG与BMP之间）等。详看“图片浏览”。图片浏览 各各功能和设置跟本地端一样。如图Fig 3.15所示：Fig 3.15l l   &

37、#160;     图片浏览：选择频道，下面列表框中将列出该频道所有抓下来的图。单击即可预览。在右边下拉框中：“预览图片”：将列出所有在监看画面时所抓下来的图片。“回放图片”：将列出在播放器回放录像时所抓下来的图片。l l         图片放大、缩小l l         格式转换：选中一个图片，按按钮即可。目前只支持JPG与BMP之间的转换。单击旁边的上下箭头可调节格式转换的质量。l l&#

38、160;        备份l l         打印 （以下的图像格式对于不同的卡可能会稍有区别）l l         CIF（Common Image Format）：是常用的标准化图像格式。在H.323协议簇中，规定了视频采集设备的标准采集分辨率。CIF = 352×288像素。l l

39、60;    QCIF （Quarter Common Image Format）：是常用的标准化图像格式。在H.323协议簇中，规定了视频采集设备的标准采集分辨率。QCIF = 176×144像素。l l         2CIF：512×288像素l l         4CIF：704×288像素   显示操作记录列表 操作列表记录

40、了用户或系统的相关操作流程，以及系统给出的提示信息。第一个按钮：备份操作日志第二个按钮：清除记录第三个按钮：关闭操作记录列表Fig 3.17   语音交流 单击工具栏上的按扭，选择“打开语音交流”，如图Fig 3.18所示：添加用户：音量控制：退出语音对讲：打开文字信息面板（即图中右边的面板）：参数设置：登录到服务器：开始语音广播 ：表示对方的在线状态；：表示当前正和该用户处于语音对讲中；：表示该用户和其他用户正处于语音对讲中；Fig 3.18u u       添加/删除用户在面板用

41、户列表的空白处单击鼠标右键或单击按钮，弹出菜单： 单个添加（支持域名）   批量添加 删除用户选中某个用户或按住Shift键选择多个用户，单击鼠标右键，然后选择“删除”。u u       参数设置Fig 3.19注意：图Fig 3.19中，红线标出的“音频属性设置”的“采样位数”，语音对讲的双方必须设置成一样（音频采样率也最好一致），否则不能接收到语音。如果还是不能接收到语音，则需要打开Windows的“音量设置属性”作如下的设置：u u       语音对讲右键

42、单击某个在线用户弹出菜单如图Fig 3.20，选择“开始语音对讲” 即可向对方发送语音对讲请求。Fig 3.20对方收到语音对讲请求：如果对方不在线，系统将给出如下提示：在对方接收请求后，即可进行语音交流。并且，双击该用户或按按钮打开文字信息面板，可以向在线用户或所有人发送消息。  设备监控  单击“工具栏”的按扭，点击“打开设备监控”，出现如下图Fig 3.21的设备监控对话框，只有在远程主控端设置好“启动心跳”功能后才能进行。Fig 3.21u u       添加工作组左边的树状结构是工作组管理，可

43、添加组，在组管理上右键击之，出现一个组添加的对话框，如下图所示： 右边的列表显示工作组下面的工作机，用来监控远程设备的状态，包括连接状态、联运报警状态、移动侦测报警状态、硬件故障状态、空间不足和视频丢失报警状态等，当远程端出现某一种报警时，这里相应的一个状态就会变成红色框(如上图Fig 3.21)。 u u       添加工作机在右边列表中右键单击，弹出一菜单，可手动或自动添加工作机，或可查看工作机详细信息Fig 3.22“手动增加工作机”：如下图所示：Fig 3.23“自动添加工作机”：无需输入一个确定的IP地址，只需要

44、输入一个范围，系统会自动进行查找并添加，如下：Fig 3.24“查看详细信息”：查看工作机的基本信息、当前的连接状态、当前的报警状态等，如下图Fig 3.25所示，其中报警状态表示正常状态，表示正在报警。消警只要双击该图标或按【清除所有报警状态】按扭；Fig 3.25 本地日志 单击工具栏上的按扭，点击“本地日志管理”，出现如图所示：Fig 3.26u u       查看日志Fig 3.271、所有记录：显示所有日志。2、 选择列：在下面框中按【添加】【删除】选择需要在日志列表中显示的列。Fig 3.283、 刷

45、选：如图可根据事件类型或时间筛选日志。Fig 3.294、 可以改变每页显示的记录条数。u u       打印日志u u       日志设置打开“系统设置”，如下图所示，设置日志的最大记录条数，图中最多显示1000条。Fig 3.30  远程日志查看 单击工具栏上的按扭，再点击“远程日志浏览”，查看显示主控端的日志信息。u u       查看日志如图所示，操作方法与本地日志相似。不

46、同的是必须先进行“获取远程日志”才能进行查看。Fig 3.31u u       远程日志设置单击【设置】菜单，弹出对话框如图：Fig 3.32注意：日志一次最多只能取100条。    远程云台控制 1、  如果在主控端添加了云台设备，那么就可以在网络端远程控制云台。2、 在导航条，选中某一客户机，单击鼠标右键，弹出菜单，选择“远程云台设备控制”，即可获取该主控机的云台设备列表。 Fig 3.35远程输出端口控制 在导航条，选中某一客户机，单击鼠标右键，弹出菜单，选择“远程输入输出设备控制”，即可获取远程的输出设备并对
