电路分析期末试卷A卷20062007第一学期

1、5电流A的有效值为 A 7AB 5AC 4AD 3A二、填空题（6小题，每小题2分，共12分）6在与采用非关联参考方向时，计算吸收功率的公式为（）。7两单口网络对其端口外电路等效的条件是它们端口的（ ）完全相同。8已知电感在时刻的电压和电流，则其时刻的储能为（ ）。9全响应可分解为零输入响应+（ ）响应。10有效值（或振幅）、（ ）和角频率（或频率）称为正弦信号的三要素。11GLC并联谐振电路的通频带可用品质因数和谐振角频率表示为（ ）。三、简答题（8小题，每小题6分，共48分）12如图4所示单口网络N及其端口电压电流关系。（1）写端口电压电流关系的数学表达式；（2分）（2）画出单口网络N的实

2、际电压源等效模型；（2分）（3）画出单口网络N的实际电流源等效模型。（2分）图4（待续）重庆邮电大学20062007学年 第一学期一、单项选择题（5小题，每小题2分，共10分）1如图1所示电路中的电压U为 A 10VB 6VC 6VD 10V图12如图2所示电路中的电流I为 A 3AB 1AC 1AD 3A图23如图3所示电路，a、b两端的等效电阻Rab为 A 9WB 6WC 4WD 2W图34RLC串联谐振电路发生谐振时的角频率w0为 A B C D 年级 ：专业：班级：姓名：学号：电路分析考试题 （A卷 ）题号一二三四总分分数评卷人线 线 订 封 装 密13按如图5所示电路给出的网孔电流，

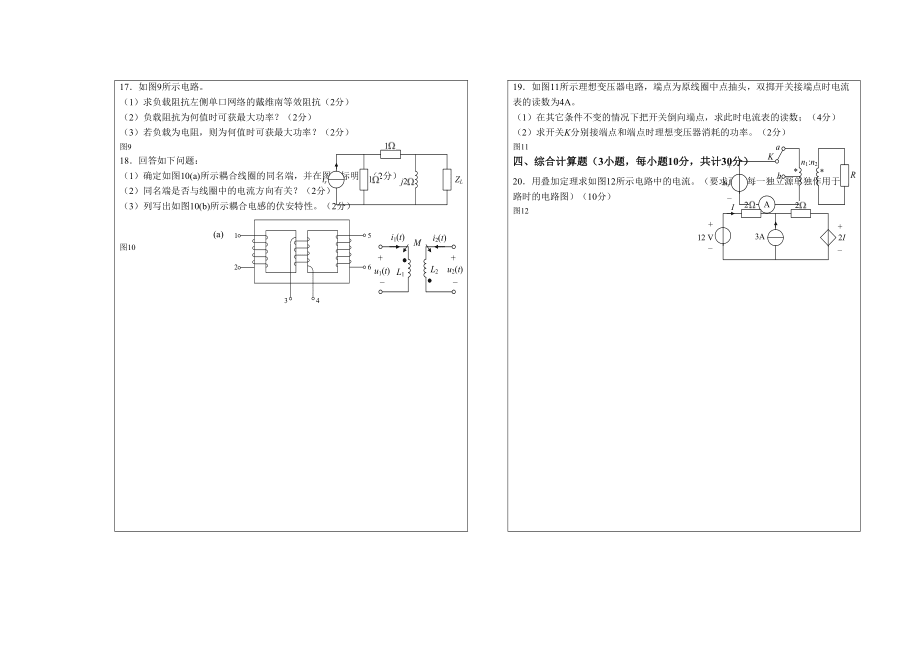

3、（1）列写一般形式的网孔电流方程；（4.5分）（2）用网孔电流表示电压。（1.5分）图514如图6所示电路，画出单口网络N的诺顿等效电路。（6分）图615如图7所示电路由一个电阻、一个电感和一个电容组成。已知 V ， A ，试求、和的值。（6分）图716如图8所示电路，已知，A。（1）以为参考相量画出相量图（画出图中标出的所有电压、电流相量）；（3分）（2）求、。（3分）图8（待续）17如图9所示电路。（1）求负载阻抗左侧单口网络的戴维南等效阻抗（2分）（2）负载阻抗为何值时可获最大功率？（2分）（3）若负载为电阻，则为何值时可获最大功率？（2分）图918回答如下问题：（1）确定如图10(a)
