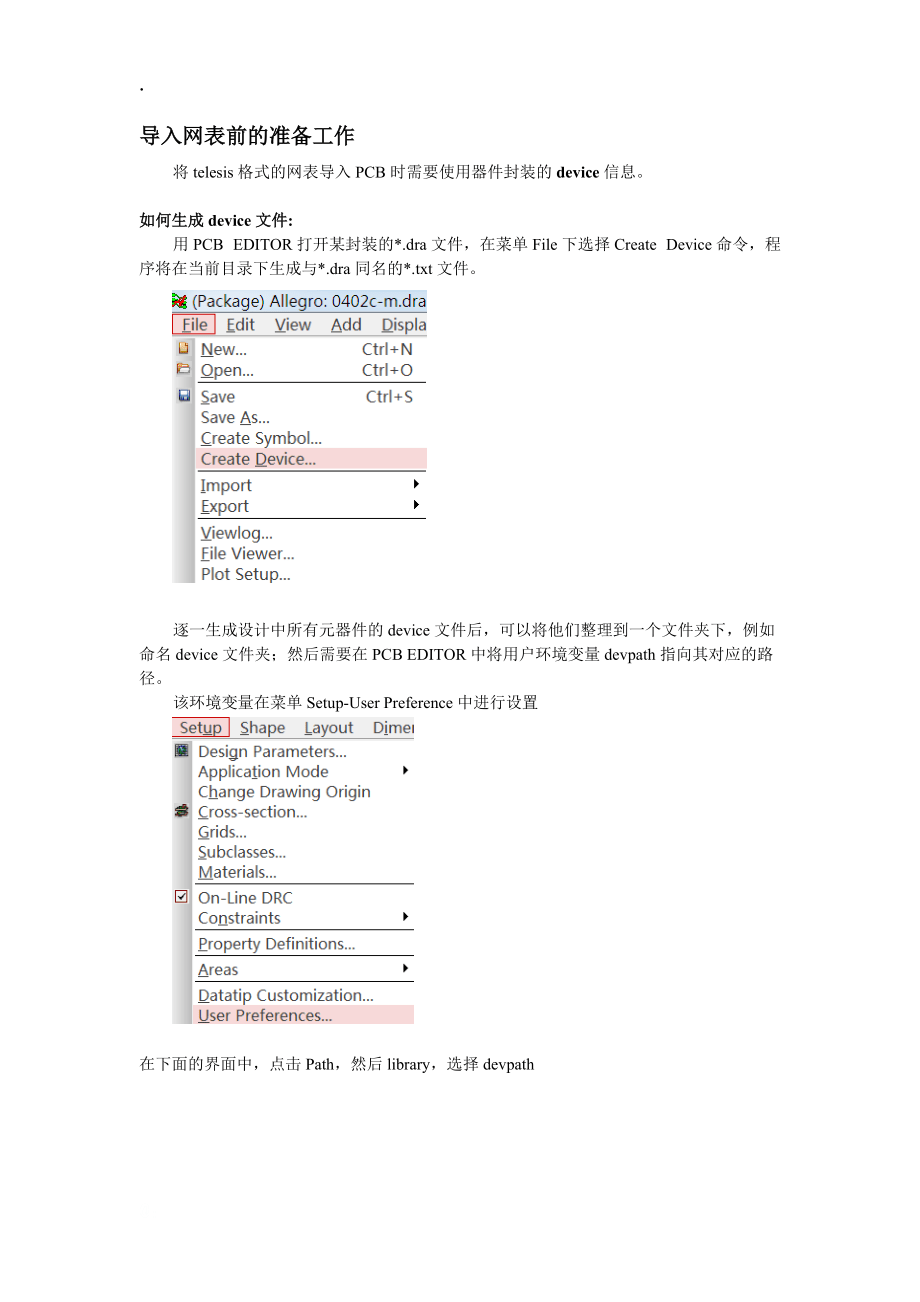

1、.从CAPTURE到ALLEGRO PCB EDITOR通过第三方格式输出网表从CAPTURE导出网表：打开工程管理器页面，鼠标左键选中*.dsn文件。从菜单Tools中选中Create Netlist可能会弹出下图所示的对话框。点击“Yes”后将打开下图所示的网表参数设置选项框。选择生成第三方格式网表的选项卡“Other”，按照下图红色框内所示设置好以后，点击“确定”，将在指定的路径下生成网表。导入网表前的准备工作将telesis格式的网表导入PCB时需要使用器件封装的device信息。如何生成device文件:用PCB EDITOR打开某封装的*.dra文件，在菜单File下选择Creat

2、e Device命令，程序将在当前目录下生成与*.dra同名的*.txt文件。逐一生成设计中所有元器件的device文件后，可以将他们整理到一个文件夹下，例如命名device文件夹；然后需要在PCB EDITOR中将用户环境变量devpath指向其对应的路径。该环境变量在菜单Setup-User Preference中进行设置在下面的界面中，点击Path，然后library，选择devpath弹出下图所示的对话框。按照下图所示的步骤设置正确的DEVICE库路径 用同样的方法可以设置焊盘库及器件封装库的库路径padpath及psmpath从PCB EDITOR中导入网表做好了上述的准备后，可以将网表导入到PCB中了。打开PCB EDITOR，新建一个brd文件。在菜单File中选
