物理选修3-1人教新课标2.8多用电表的原理练习

1、第2章 第8节基础夯实1关于多用电表表面上的刻度线，下列说法中正确的是()A直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B电阻刻度是不均匀的C电阻刻度上的零刻度与直流电流的最大刻度线相对应D电阻刻度上的零刻度与直流电流的最大刻度线不对应答案：ABC解析：要认识多用电表的表盘，电流表和电压表零刻度线在左侧，最大刻度线在右侧，左侧的零刻度线与欧姆表无穷大重合；右侧的最大刻度线与欧姆表零刻度线重合，欧姆表从右向左读数故选项ABC正确2一量程为100A的电流表，内阻为100，表盘刻度均匀，现串联一个9900的电阻将它改装成电压表，则该电压表的量程是_V用它来测量电压时，表盘指针位置如图所示

2、此时电压表的读数大小为_V.答案：1；0.80解析：灵敏电流表与一较大的电阻串联即可改装为量程较大的电压表根据R有：UIgRIgRg104×(1009900)V1V.此时指针所表示的电压为0.80V.3用多用电表的欧姆挡测某一电阻的阻值时，分别用×1、×10、×100三个电阻挡测了三次，指针所指的位置如下图所示其中是用_挡，是用_挡，是用_挡，为提高测量的精确度，应该用_挡，被测电阻阻值约为_答案：×1×10×100×10300解析：乘的倍率越大，示数越小，故是“×1”挡，是“×10”挡，是“&

3、#215;100”挡为了提高测量的准确度，指针应在表盘的中间附近，故选“×10”挡测量被测电阻阻值约为30×103004(2009·山东莱芜四中检测)多用电表是实验室和生产实验中常用的仪器之一，它具有测量电压、电流及电阻等多种测量功能如图所示是多用电表的内部电路图，在进行电阻测量时，应将开关S拨到_或_两个位置；若测量电压时只有10V到50V两个量程，在测量时选择50V量程，应将开关S拨到_位置；若测量电流时只有25mA和100mA两个量程，在测量时选择25mA量程，应将开关S拨到_位置答案：3,4；6；25如图为多用表的示意图，试回答下列问题：(1)当选择开关位

4、置旋至“mA”挡中的“10”挡位时，则测量的是：_.(2)当选择开关位置旋至“V”挡中的“50”挡位时，则测量的是：_.(3)当选择开关位置旋至“”挡中的“×100”挡位时，则测量的是：_.(4)当选择开关位置旋至“”挡中的“×100”挡位时，正确操作后发现指针的偏转角很小，那么正确的操作步骤依次是：_.(5)无论用多用电表进行何种(直流)操作测量，电流都应该是从_表笔经_插孔流入电表答案：(1)量程为10mA的直流电流(2)量程为50V的直流电压(3)电阻，大小等于读数×100(4)换挡位×1k将表笔短接重新进行调零将电阻与其他元件断开后可进行测量(5

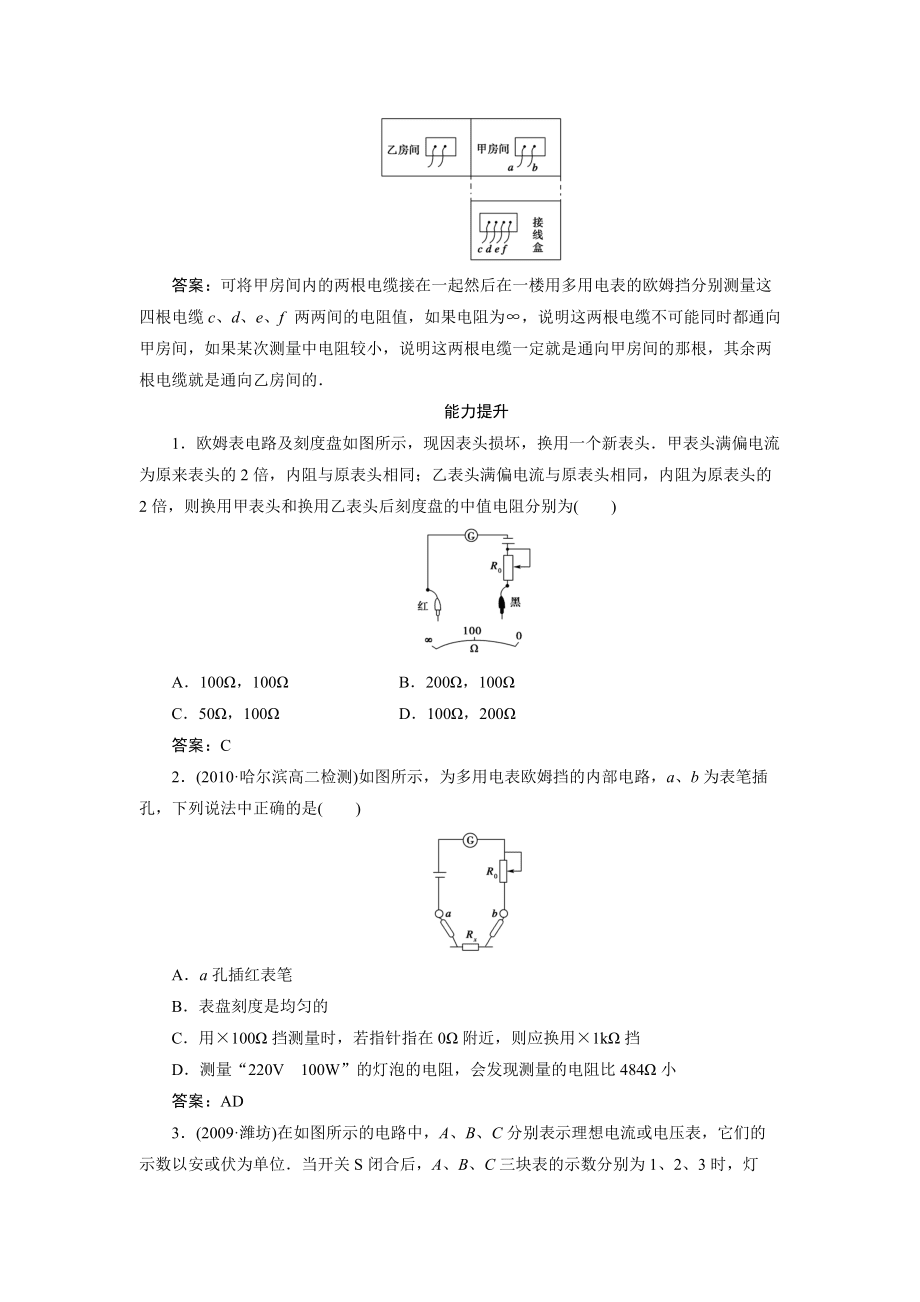

5、)红6如图所示，某幢居民楼有甲、乙两个房间需要从一楼接电，已知一楼的接线盒内有4根电缆(未做任何标记)，其中有两根通向甲房间，有两根通向乙房间，如果只用一只多用电表，试问如何判断通向甲房间的电缆是哪两根？答案：可将甲房间内的两根电缆接在一起然后在一楼用多用电表的欧姆挡分别测量这四根电缆c、d、e、f 两两间的电阻值，如果电阻为，说明这两根电缆不可能同时都通向甲房间，如果某次测量中电阻较小，说明这两根电缆一定就是通向甲房间的那根，其余两根电缆就是通向乙房间的能力提升1欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相

6、同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为()A100，100B200，100C50，100 D100，200答案：C2(2010·哈尔滨高二检测)如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是()Aa孔插红表笔B表盘刻度是均匀的C用×100挡测量时，若指针指在0附近，则应换用×1k挡D测量“220V100W”的灯泡的电阻，会发现测量的电阻比484小答案：AD3(2009·潍坊)在如图所示的电路中，A、B、C分别表示理想电流或电压表，它们的示数以安或伏为单位当开关S闭合后，A、B、C三块表的示数分

7、别为1、2、3时，灯L1、L2恰好均正常发光已知灯L1、L2的额定功率之比为13，则可断定()AA、B、C均为电流表BA、B、C均为电压表CB为电流表，A、C为电压表DB为电压表，A、C为电流表答案：C解析：本题可用排除法：若A、B、C均为电流表，因理想电流表内阻视为零，则L1和L2均被短路，不能发光，A项错；若A、B、C均为电压表，而理想电压表内阻视为无穷大，则L1和L2均被断路，不能发光，B项错；若如D项所述，L1和L2实际功率之比不是13，是不能正常发光的，综上所述，选C.4如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是_(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小是_答案：乙电阻50.0mA解析：由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流由图知选择量程为100mA，故指针指示读数为50.0mA.5如图甲所示是一个简单的多用电表的电路原理图(1)当闭合开关_，断开开关_，可作电流表用；(2)当闭合开关_，断开开关_，可作电压表用；(3)当闭合开关_，断开开关_，可作欧姆表用；(4)某个多用电表的面板如图乙所示，若表头满偏电流为1mA，内阻为1k，所用电池的电动势为1.5V，内阻为0.5，使用欧姆×1挡，若把多用电表的黑红表笔短接时，
