1、淮 阴 工 学 院 课 程 考 试 试 卷班级 姓名 学号 -装-订-线-专业：机械设计制造及其自动化 课程名称：液压与气压传动 学分： 2.5 试卷编号（11）课程编号： 1111110 考试方式： 闭卷 考试时间： 120 分钟拟卷人(签字)： 拟卷日期： 审核人(签字)： 得分统计表：题号一二三四五六七八九十总 分得分得分阅卷人一 、填空题：（每空1分，共30分）1、液体的粘度有三种表示方法，即 、 、 。2、液压泵的主要性能参数包括 、 、 三大部分。3、溢流阀利用被控制压力为信号来改变 压缩量，从而改变阀口的 和系统的 来达到定压目的。4、电液换向阀是由 和 组合而成，其中 起到先导

2、作用。5、节流阀的节流口通常有 、 和 三种形式。6、常见的三种卸荷回路有 、 、 。7、液压缸的工况三图指的是 、 和 。8、XD状态图中，X线用 表示，D线用 表示，起点与终点重合用 表示。9、在气压传动中，单向型方向控制阀主要有 、 、 、 。10、空气压缩机把电动机输出的 能转换成 能输送给气压系统。得分阅卷人二、判断题：（每题1分，共10分）1、液压与气压传动是依据流体的流量来传递动力的。 （ ）2、液压缸的推力取决于输入油液的流量。 （ ）3、通过节流阀的流量仅与节流阀流通面积成正比，与阀两端的压力差大小无关。 （ ）4、调速阀可使执行元件的运动速度平稳，但也存在节流损失。 （ ）

3、5、单作用叶片泵与双作用叶片泵的转子与定子都是同心的。 （ ）6、液压缸差动连接时，其产生的推力比非差动连接的推力小，速度快。 （ ）7、平衡回路的作用在于使回路平衡，保持速度、压力稳定。 （ ）8、与门型梭阀在两个输入口有一个进气时，输出口就有输出。 （ ）9、双手操作回路的关键元件是逻辑“或”元件，避免误动作。 （ ）10、在节流供气调速回路中，其特点是：运动不平稳，存在“爬行”和“跑空”现象。（ ）得分阅卷人三、简答题（4小题，共16分）1、齿轮泵（外啮合泵）泄漏的三个途径是什么？（本题4分）2、简述直动式顺序阀的工作原理。（本题4分）3、绘制二通插装阀卸荷回路，并加以说明。（本题4分）

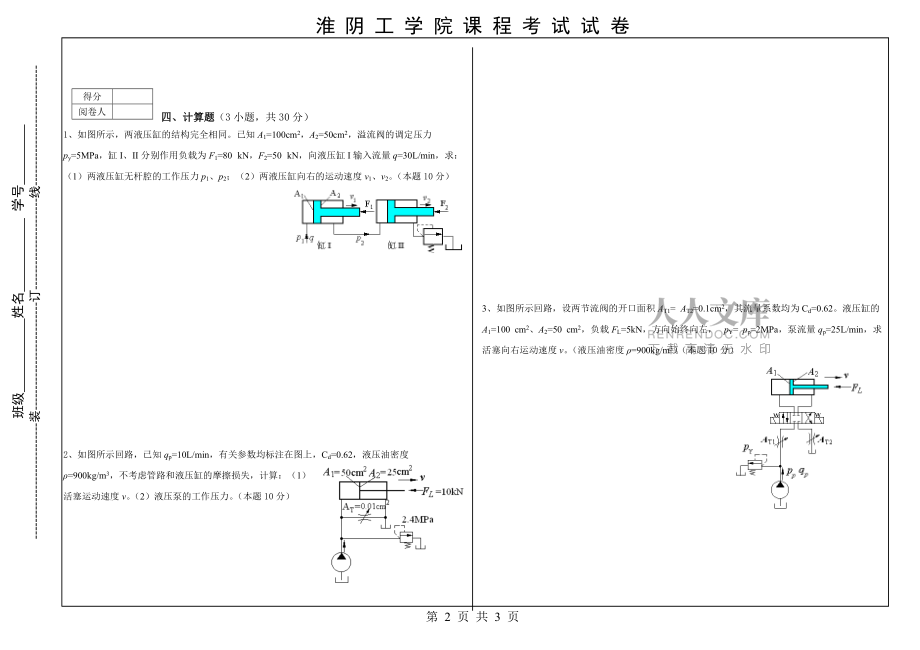

4、4、快速排气阀的作用是什么？它一般安装在什么附近效果较好？（本题4分）得分阅卷人四、计算题（3小题，共30分）1、如图所示，两液压缸的结构完全相同。已知A1=100cm2，A2=50cm2，溢流阀的调定压力py=5MPa，缸I、II分别作用负载为F1=80 kN，F2=50 kN，向液压缸I输入流量q=30L/min，求：（1）两液压缸无杆腔的工作压力p1、p2；（2）两液压缸向右的运动速度v1、v2。（本题10分）2、如图所示回路，已知qp=10L/min，有关参数均标注在图上，Cd=0.62，液压油密度=900kg/m3，不考虑管路和液压缸的摩擦损失，计算：（1）活塞运动速度v。（2）液压泵的工作压力。（本题10分） 3、如图所示回路，设两节流阀的开口面积AT1= AT2=0.1cm2，其流量系数均为Cd=0.62。液压缸的A1=100 cm2、A2=50 cm2，负载FL=5kN，方向始终向左， pY= pp=2MPa，泵流量qp=25L/min，求活塞向右运动速度v。（液压油密度=900kg/m3）（本题10分）得分阅卷人五、分析题（2小题，共14分）如图组合机床动力滑台液压系统，分析该液压系统。回答以下问题：（1）说出元件3、6、7、9、11的名称；（本题5分）元件4 ，元件6 ，元件7 ，元件9 ，元件11 （2）分别写出系统的
