机房防雷整改方案

1、滞洪水库防雷整改方案 嘉龙(北京)电子有限公司 o四年八月十五日 概述： 随着现代电子技术的不断发展， 精密电子设备被广泛应用在各行业的 计算机、通信网络的运行系统中。这些高精度的微电子计算机设备内置大 量的CMO半导体集成模块，导通过压、过流保护能力极其脆弱。 (美国通 用研究公司提供磁场脉冲超过 0.07 高斯，就可引起计算失效； 磁场脉冲超 过 2.4 高斯就可以引起集成电路永久性损坏。 ) 无法保证在特定的空间遭受 雷击时仍能安全运行。网络系统大多是高精密的电子设备，承受雷电流的 能力较差， 雷灾事故发生机率大； 而且网络系统要求前天 24小时畅通，工 作站与服务器通过双绞线连接，一旦

2、遭受雷击将严重影响网络正常工作， 同时有硬件损坏和数据丢失的损失。所以对机房的采取雷电保护措施处理 是非常有必要的。 设计依据 电子计算机机房设计规范 (GB?50174-2008) 建筑物防雷设计规范 (GB 50057-1994)(2000 版) 建筑物电子信息系统防雷技术规范 (GB 50343-2012) 计算机电磁脉冲安全防护规范 (GA 267-2000) 计算机信息系统防雷保安器 GA173-1998 电子计算机场地通用规范 (GBT 2887-2000 ) 北京市避雷装置安全检测中心给出的整改意见 防雷方案 我们对机房的雷电防护的主要立足点是分流和均压 分流就是让雷电电 流在机

3、房外通过各种途径入地，尽量不进入或少进入机房；均压就是尽量 保持各个设备间的等电位，保持电源地、保护地、防雷地的等电位按照 lEC、VDE GB的相关标准要求。我们主要从以下几个方面对机房进行防雷 保护处理。 1 ）、电源系统的防护 弱电设备由于其运行电压低 （几伏或十几伏 ） ，电流小（毫安级）, 频率高. 其防御电源线路的过电压能力， 大大低于电力设备和电力线路 . 一般都是根 据截断感应源 , 重点保护的策略 ,使瞬间过电压 , 电流被抑制到计算机 ,通信, 仪表设备能够承受大安全状态。 防雷器分级保护原理：IEC（国际电工委员会）定义了防雷的保护分区，根 据保护分区的要求，需要在每个分

4、区的交界处安装相应的防雷器， 即第一级 为B级防雷器，第二级为C级防雷器，第三级为D级防雷器。 其工作原理为 利用分级的防雷器层层泄放雷电感应的能量，逐渐减低浪涌电压， 从而保护 用户终端设备。 A 、第一级 （B 级） 防雷 在变压器低压电源输出端 （ 即机房市电输入总配电箱处 ）配置安装三套电 源SPD最大通流容量50KA（10/350 a s），保护水平小于4KU若开关型SPD 和限压型SPD故级联配合且间距太小时，应考虑串联退耦装置。 B 、第二级 （C 级） 防雷 在机房三相交流电源输入端安装电源 SPD标称放电电流为40KA最大 放电电流为80KA电压保护水平为小于2.5KV。 C

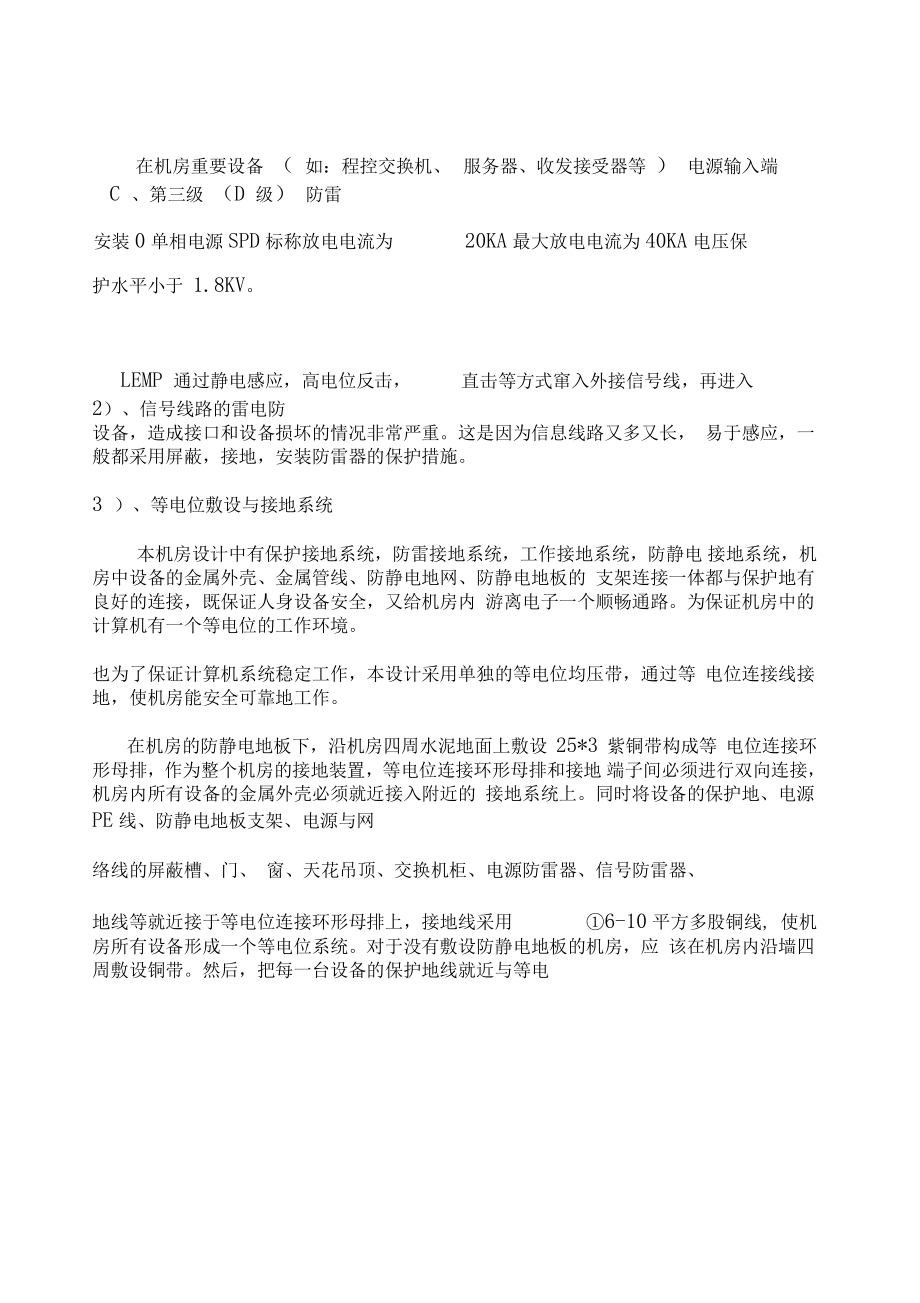

5、 、第三级 （D 级） 防雷 护水平小于 1.8KV。 2）、信号线路的雷电防 设备，造成接口和设备损坏的情况非常严重。这是因为信息线路又多又长， 易于感应，一般都采用屏蔽，接地，安装防雷器的保护措施。 3 ）、等电位敷设与接地系统 本机房设计中有保护接地系统，防雷接地系统，工作接地系统，防静电 接地系统，机房中设备的金属外壳、金属管线、防静电地网、防静电地板的 支架连接一体都与保护地有良好的连接，既保证人身设备安全，又给机房内 游离电子一个顺畅通路。为保证机房中的计算机有一个等电位的工作环境。 也为了保证计算机系统稳定工作，本设计采用单独的等电位均压带，通过等 电位连接线接地，使机房能安全可

6、靠地工作。 在机房的防静电地板下，沿机房四周水泥地面上敷设 25*3 紫铜带构成等 电位连接环形母排，作为整个机房的接地装置，等电位连接环形母排和接地 端子间必须进行双向连接，机房内所有设备的金属外壳必须就近接入附近的 接地系统上。同时将设备的保护地、电源 PE线、防静电地板支架、电源与网 络线的屏蔽槽、门、 窗、天花吊顶、交换机柜、电源防雷器、信号防雷器、 地线等就近接于等电位连接环形母排上，接地线采用 6-10平方多股铜线, 使机房所有设备形成一个等电位系统。对于没有敷设防静电地板的机房，应 该在机房内沿墙四周敷设铜带。然后，把每一台设备的保护地线就近与等电在机房重要设备 （ 如：程控交换

7、机、 服务器、收发接受器等 ） 电源输入端 安装0单相电源SPD标称放电电流为 20KA最大放电电流为40KA电压保 LEMP 通过静电感应，高电位反击， 直击等方式窜入外接信号线，再进入 位带连接。从而实现全面等电位，消灭雷电反击现象，保护工作人员安全。 4）、 屏蔽处理措施 雷电电磁脉冲影响设备主要是以场和路的形式藕合，减少电磁干扰的基 本措施是屏蔽，为了减少雷电感应效应，应当联合采用外部屏蔽、线路敷设 于合适路、线路屏蔽槽等措施；因此利用金属屏蔽体吸收或反射以衰减电磁 干扰和过电压能量是必然的。 A 、对线路屏蔽敷设采用 50*50*0.5 的白铁皮线槽沿线路架设 , 将信号线 缆放入线

8、槽中加以保护 . 并将线槽的两端与接地网引上线连接牢固 . 从而得以 良好接地 ; 这样可使雷击电磁脉冲在线路上产生的高频干扰电压降低 2个数量 级。 B 、对机房墙体的屏蔽处理，一般采用金属编织网格遮罩接地或用铝合金 塑胶板装饰接地的方法进行保护，同时要求工艺美观，金属编织网格或铝合 金塑胶板与接地装置之间不应少于 4 处可靠连接。 5）、其他处理措施 对于机房位置的正确选址和设备安放的合间距离在防雷处理中同样 有着重要意义。按照 IEC 防雷标准的要求，通常情况下，机房应选择在顶四 层以下的楼层比较安全，因为越往上雷电流的分流系数越大，所产生的磁场 强度也越强，对设备的损坏程度也越强。 四

9、、整改方案 根据北京市避雷装置安全检测中心给出的整改意见，滞洪水库管理所 需整改项如下： 1、未装电源电涌保护器 1）所部网络机房配电箱内未加装适配的电涌保护器 2)进水闸配电箱内未加装适配的电涌保护器 根据根据建筑物电子信息系统防雷技术规范 (GB50343-2012),信 息化机房内是需要保护的电子信息设备，配电系统中采用的浪涌保护器耐 冲击电压额定值取1.5KV，其放电电流参数根据配电箱位置不同，分别取 50KA和20KA其中机房配电兼整楼配电的进水闸配电箱内， 浪涌保护器放 电电流50KA仅是机房配电的的所部网络机房配电室， 浪涌保护器放电电 流 20KA。 2、未于就近防雷装置做电气

10、连接 1 )管理所太阳能热水器未接地 2)退水闸卫星天线未接地 根据现场勘查，每栋建筑物都有接地体，太阳能和卫星天线用 25mm2 多股塑铜线与接地体做可靠连接。铜线与室外接地引下线连接可在除锈后 采用铜线绕接，做好防水、防氧化和防锈处理。 3、机房内设施、设备未于等电位体连接 (1 )所部网络机房静电地板支架和 UPS电池柜未接地 2)所部机房内静电支架和龙骨支架未接地 3)所部机房内的电台机柜、控制台、线槽和电池柜未接地 根据现场勘查，机房外侧都有接地体，并且经扁铁引入建筑物内。根据 建筑物电子信息系统防雷技术规范 (GB 50343-2012)，机房的等电位引入 采用50mm2多股塑铜线

11、引入机房，与机房内等电位网做可靠连接。铜线与室 外接地引下线连接可在除锈后采用铜线绕接， 做好防水、防氧化和防锈处理。 机房等电位连接网采用30mm*3m铜带，敷设于防静电地板下，从机房的 等电位连接引入点引到机柜下方，并在机柜周围构成方形闭合铜带；机房抗静电网采用50mm*0.5mm同带，组成网格，网格节点压于防静电地板支架下。 对于机房内的电台机柜、控制台、线槽和电池柜采用 10mm2多股塑铜线 与等电位网连接。 五、项目投资估算 下表报价单位：人民币元 序 号 项目名称 规格参数 单位 单价 数量 合价 1 机房等电位系统 平方米 210 16.5 3465 2 防静电地板 600*600*30(mm) 块 200 54 10800 3 防静电地板支撑 高 200mm 个 15 70 1050 4 防静电地板横梁 条 10 70 700 5 封门铜条 条 70 2 140 6 多股塑铜线 50mm2 米 46 1
