紫英佳苑土方开挖方案

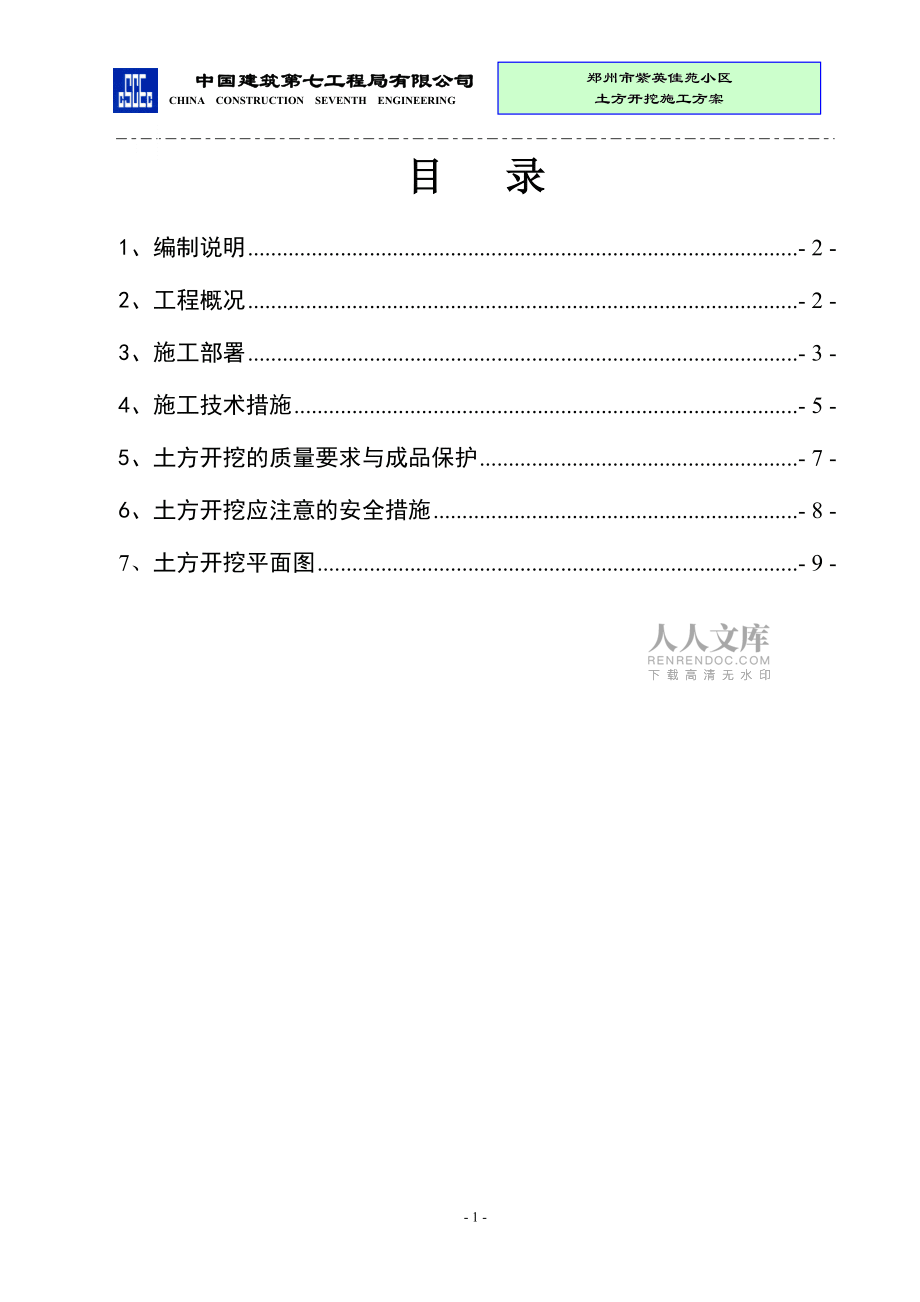

1、中国建筑第七工程局有限公司中国建筑第七工程局有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING郑州市紫英佳苑小区土方开挖施工方案郑州市紫英佳苑小区郑州市紫英佳苑小区编制：审核：审批：中 国 建 筑 第 七 工 程 局 有 限 公 司郑州市紫英佳苑小区项目部2014 年 06 月 1 日中国建筑第七工程局有限公司中国建筑第七工程局有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING- 1 -郑州市紫英佳苑小区土方开挖施工方案目目 录录1、编制说明.- 2 -2、工程概况.- 2 -3、施工部署.- 3 -4、施工技术措施.-

2、5 -5、土方开挖的质量要求与成品保护.- 7 -6、土方开挖应注意的安全措施.- 8 -7、土方开挖平面图.- 9 -中国建筑第七工程局有限公司中国建筑第七工程局有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING- 2 -郑州市紫英佳苑小区土方开挖施工方案1 1、编制说明：、编制说明： 编制依据：1）郑州大学综合设计研究院有限公司设计的本工程图纸2）化工部郑州地质工程勘察院的岩土工程勘察报告（详细勘察）3） 建筑工程施工质量验收统一标准 （GB50300-2001）4） 建筑地基基础施工质量验收规范 （GB50202-2002）5） 建筑机械使用安全技术规

3、范 （JGJ33-2001）6） 工程测量规范 （GB50026-93）7） 建筑桩基技术规范 （JGJ94-2008）8） 建筑地基处理技术规范 （JGJ79-2002）2 2、工程概况：、工程概况：郑州市紫英佳苑小区位于郑州市中心城区南部，南三环以北，岗东路以西，岗南路以南。项目建设用地 48357 平方米 ，总建筑面积 210315.72 平方米，其中地上建筑面积 169186 平方米，地下建筑面积 41129.5 平方米，机动车停车位 1769 个，住户 1489 户。结构类型：主楼为剪力墙结构，裙楼为框架结构，主楼地基采用水泥粉煤灰碎石桩处理的复合地基，基础采用平板式筏板基础；裙楼采

4、用天然地基平板式筏板基础。本项目土方已经开挖至 3#楼-12m 左右，其余-6.6m 左右，二次开挖深度 2m 左右。本工程采用 CFG 桩复合地基，有效桩长 18m 左右，桩径 D 为400mm，共计 3250 根，所有 CFG 桩都以满足龄期要求，可以开挖。中国建筑第七工程局有限公司中国建筑第七工程局有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING- 3 -郑州市紫英佳苑小区土方开挖施工方案CFG 桩桩顶褥垫层厚 200mm，每边比基础垫层宽度外扩 200mm，褥垫层采用 3:7 级配良好的砂石，最大粒径不大于 20mm，垫层采用静力压实，分层夯实，夯

5、填度不得大于 0.9，压实系数不小于 0.97。建筑物名称1#2#3#4#5#6#7#8#9#地下车库桩顶标高-8.730-8.780-14.430-8.230-8.780-7.930-8.780-8.230桩端持力层(6)(6)(6)(5)(6)(5)(6)(5)筏板底标高-8.350-8.400-14.050-7.850-8.400-7.550-8.400-7.850-7.200-7.380开挖深度2.13m2.18m2.43m1.63m2.18m1.33m2.18m1.63m0.77m0.95m3 3 、施工部署、施工部署3.13.1 施工管理人员组织机构为保证土方开挖得以有条不紊进行，

6、项目部成立了土方开挖领导小组，组 长： 高增锋副组长： 吕光磊、唐好杰组 员： 一组：朱育龙 吴杰 海龙 高卫负责 6#、7#、8#、9#楼及周围车库。 二组：厉朋 吕栋梁 王艳军 王战勇 赵艳伟负责1#、2#、3#、4#、5#楼及周围车库。中国建筑第七工程局有限公司中国建筑第七工程局有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING- 4 -郑州市紫英佳苑小区土方开挖施工方案人员分工明确，确保土方开挖施工进度满足进度计划要求，质量满足相关规范和图纸设计要求。3.2 施工准备3.2.1：技术准备：熟悉图纸，根据现场情况，制定由北向南，逐步后退的开挖方案。编制

7、基坑支护方案、技术交底，对现场作业人员进行技术交底、安全交底、安全教育。土方开挖前先做好建筑物的轴线基准桩、标高基准桩，对场地基准点进行校核，然后进行标高测量、用白灰洒出开挖线，放线成果表向监理报验。必须经过检验合格，办理完验线手续，方可进行施工。3.2.2：人员准备：现场管理施工以唐好杰为首，其他人员为辅，安排人员值班(值班人员包括测量、质检、施工、安全人员)。控制开挖深度，挖桩间土时安排按每台挖掘机 6-7 人人员配备，人工配合清土，配合挖掘机作业，截桩人员紧后随时进场。测量人员测量人员:肖玉杰肖玉杰 李帅李帅质检人员质检人员:毕正元毕正元施工指挥施工指挥:唐好杰 朱玉龙安全人员:段斌3.

8、2.3：施工机具：水准仪水准仪自卸汽车自卸汽车挖掘机挖掘机钢卷尺钢卷尺水平切割机水平切割机白线白线型号型号DSZ225 吨70/33550mS-600100m风镐洋镐錾子手锤角向磨光机铁锹型号型号B87C0.6kg300mm0.95kgTC323尖/平头3.2.4：现场准备：运土道路要保证畅通，夜间施工要有足够的照明，外运土方车辆要有覆盖措施。3.3 施工工艺：中国建筑第七工程局有限公司中国建筑第七工程局有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING- 5 -郑州市紫英佳苑小区土方开挖施工方案3.3.1：土方开挖工程 定位放线确定开挖顺序开挖修整槽边人工

9、清底 3.3.2：凿除桩头工程 抄平机械清凿人工清理4 4、施工技术措施、施工技术措施4.1 土方开挖 4.1.1 土方开挖采用机械挖土结合人工清底的方法，开挖至集水坑和电梯井位置时应按照放好的尺寸线，先将内口开挖至设计标高处，然后再按照外口线进行修坡，最后在坡度基本成型时，人工进行修整，所有土方用自卸汽车运出场区。机械开挖时，及时配合人工清土，将机械挖不到的地方和桩上土清理后，运到机械作业半径内，由机械运走。开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度。开挖至接近槽底时，用水准仪控制标高，预留 200mm 土层人工开挖以防止超挖，以避免大面积的二次开挖，个别超挖的地

10、方用 3：7 灰土回填压实。4.1.2 桩间土开挖：施工前对挖掘机司机进行技术交底，明确开挖深度和桩间距，避免开挖过程中碰到桩头。严格按照设计要求和施工规范的要求，随时对标高和基坑的尺寸进行测量，防止超挖、误挖、错挖。并控制好集水坑、电梯井的位置和标高。桩间水平方向控制与桩保持 300mm 安全距离由人工挖除，挖除至槽底设计标高，再进行清凿桩头施工。如果出现桩身破坏或标高未达到设计标准则必须按照补桩要求进行接桩处理。4.2 凿除桩头4.2.1 凿除桩头紧跟土方开挖进行施工，施工人员用墨线沿着桩头弹出中国建筑第七工程局有限公司中国建筑第七工程局有限公司 CHINA CONSTRUCTION SE

11、VENTH ENGINEERING- 6 -郑州市紫英佳苑小区土方开挖施工方案切割位置（高于设计桩顶标高 20mm）桩顶允许偏差 0+20mm。4.2.2 用切割机沿墨线位置进行切割，锯片切割深度约 50mm，开始前在切割机下垫 100*100*40mm 钢板以便于切割机行走顺畅,另外在两个切割臂上拴上绳子，切割时一个作业人员稳住切割机沿墨线位置向前推动，另一个作业人员在桩头另一侧适当用力拉绳。4.2.3 切割时锯片上的散热水不能放得过多，若过多了应及时处理，不能浸泡地基。4.2.4 用风镐结合小簪子的方式剔除桩头，然后用角向磨光机对其进行修正，修正标高为桩头设计标高，严禁对设计标高以下的桩身

12、进行扰动破坏，如果在凿桩头时破坏了有效桩体或标高不符合要求，则必须按照补桩要求进行接桩处理。4.3 补桩方法：如果出现桩身破坏或标高未达到设计标准，应该在桩顶上部周围 600mm范围内按 1:0.25 放坡挖土并保证该桩头周边槽宽不少于 50mm，清理干净后用高于桩身砼一个标号的砼浇筑到设计标高。 6005050中国建筑第七工程局有限公司中国建筑第七工程局有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING- 7 -郑州市紫英佳苑小区土方开挖施工方案补桩示意图补桩示意图5 5、土方开挖的质量要求与、土方开挖的质量要求与成品保护：成品保护：土方开挖的质量检验标准

13、应应符合下表规定。允许偏差或允许值挖方场地平整项 序项目柱基基坑基槽人工机械管沟地（路）面基层检验方法1标高-503050-50-50水准仪2长度、宽度（由设计中心线向两边量）+200 -50+300 -100 +500 -150 +100经纬仪，用钢尺量主控项目3边坡设计要求观察或用坡度尺检查1表面平整度2020502020用 2m 靠尺和楔形塞尺检查一般项目2基底土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。凿除桩头的质量检验标准应符合下表规定。桩顶标高偏差20桩顶平整度5外观质量桩顶无松动混凝土，且桩身无破损痕迹开挖过程中，严格控制开挖尺寸
