断桥铝门窗知识

1、断桥铝门窗知识一、分类；（1）按开启方式分为：固定窗、上悬窗、中悬窗、下悬窗、立转窗、平开 门窗、滑轮平开窗、滑轮窗、平开下悬门窗、推拉门窗、推拉平开窗、折叠门、 地弹簧门。隔声型门窗、保温型门窗。外门窗。（2）按性能分为：普通型门窗、（3）按应用部位分为：内门窗、规格；建筑门窗洞口尺寸系列的规定。门窗洞口尺寸应符合 GB/T 5824、执行标准；GB/T 5824-1986建筑门窗洞口尺寸系列JG/T 187-2006 建筑门窗用密封胶条JC/T 635-1996 建筑门窗密封毛条技术条件四、工程标准；JGJ 113-2003 建筑玻璃应用技术规程JGJ 75-2003 夏热冬暖地区居住建筑

2、节能设计标准JGJ 134-2001 夏热冬冷地区居住建筑节能设计标准GB50352-2005民用建筑设计通则GB/T 50378-2006绿色建筑评价标准GB50096-1999 （2003年版）住宅设计规范GB/T 50362-2005住宅性能评定技术标准GB50189-2005公共建筑节能设计标准GB50210-2001建筑装饰装修工程质量验收规范JGJ 26 民用建筑节能设计标准五、规格；1 、断桥铝门窗门窗有推拉断桥铝门窗门、推拉断桥铝门窗窗、平开断桥铝门窗 门、平开断桥铝门窗窗及断桥铝门窗地弹簧门五种。都有国家建筑标准设计图。2、每一种门窗分为基本门窗和组合门窗。基本门窗由框、扇、

3、玻璃、五金配件、 密封材料等组成。组合门窗由两个以上的基本门窗用拼樘料组合成其他形式的窗 或连窗门。3、每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90mm勺推拉断桥铝门窗门，则称为 90系列推拉断桥铝门窗门。4、断桥铝门窗推拉门有 70系列和 90系列两种，基本门洞高度有 2100、2400、 2700、3000mm 基本门洞宽度有 1500、1800、2100、2700、3000、3300、3600mm 推拉断桥铝门窗窗有 55 系列、 60 系列、 70 系列、 90 系列、 90 一 I 系列。基本 窗洞高度有 900、1200、1400、1500、1800、210

4、0mm 基本窗洞宽度有 1200、1500、 1800、 2100、 2400、 2700、 3000mm。5、断桥铝门窗平开门有 50系列、 55系列、 70系列。基本门洞高度有 2100、 2400、 2700mm基本门洞宽度有800、900、1200、1500、1800mm平开梁断桥铝门窗 窗有 40系列、 50系列、 70系列。基本窗洞高度有 600、 900、 1200、 1400、 1500、 1800、2100mm 基本窗洞宽度有 600、900、1200、1500、1800、2100mm6、断桥铝门窗地弹簧门有 70 系列、100系列。基本门洞高度有 2100、2400、270

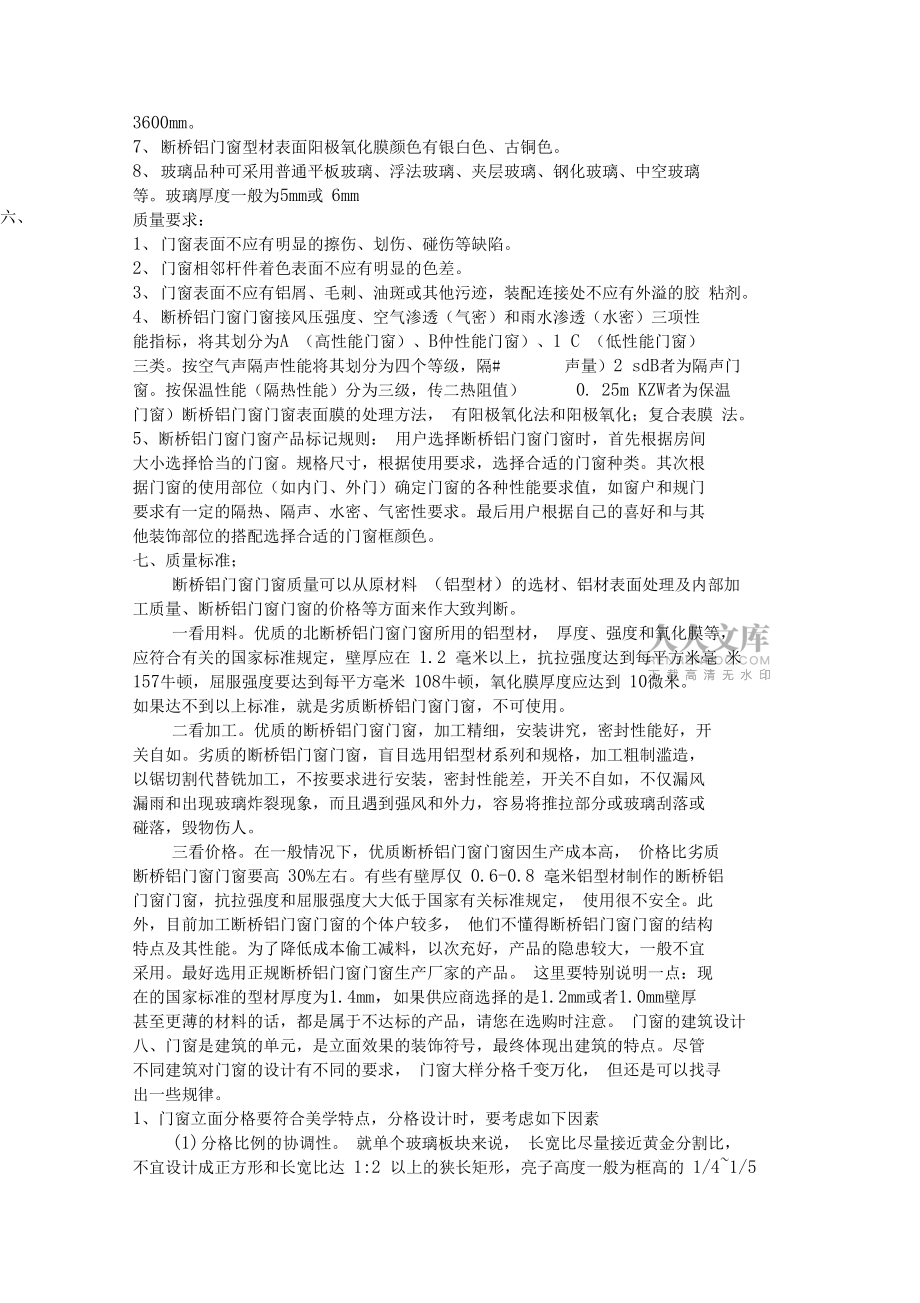

5、0、 3000、3300mm 基本门洞宽度有 900、1000、1500、1800、2400、3000、3300、 3600mm。7、断桥铝门窗型材表面阳极氧化膜颜色有银白色、古铜色。8、玻璃品种可采用普通平板玻璃、浮法玻璃、夹层玻璃、钢化玻璃、中空玻璃 等。玻璃厚度一般为5mm或 6mm六、质量要求：1、门窗表面不应有明显的擦伤、划伤、碰伤等缺陷。2、门窗相邻杆件着色表面不应有明显的色差。3、门窗表面不应有铝屑、毛刺、油斑或其他污迹，装配连接处不应有外溢的胶 粘剂。4、断桥铝门窗门窗接风压强度、空气渗透（气密）和雨水渗透（水密）三项性能指标，将其划分为A （高性能门窗）、B仲性能门窗）、1

6、C （低性能门窗） 三类。按空气声隔声性能将其划分为四个等级，隔#声量）2 sdB者为隔声门窗。按保温性能（隔热性能）分为三级，传二热阻值）0. 25m KZW者为保温门窗）断桥铝门窗门窗表面膜的处理方法， 有阳极氧化法和阳极氧化；复合表膜 法。5、断桥铝门窗门窗产品标记规则： 用户选择断桥铝门窗门窗时，首先根据房间 大小选择恰当的门窗。规格尺寸，根据使用要求，选择合适的门窗种类。其次根 据门窗的使用部位（如内门、外门）确定门窗的各种性能要求值，如窗户和规门 要求有一定的隔热、隔声、水密、气密性要求。最后用户根据自己的喜好和与其 他装饰部位的搭配选择合适的门窗框颜色。七、质量标准；断桥铝门窗门

7、窗质量可以从原材料 （铝型材）的选材、铝材表面处理及内部加 工质量、断桥铝门窗门窗的价格等方面来作大致判断。一看用料。优质的北断桥铝门窗门窗所用的铝型材， 厚度、强度和氧化膜等， 应符合有关的国家标准规定，壁厚应在 1.2 毫米以上，抗拉强度达到每平方米毫 米 157牛顿，屈服强度要达到每平方毫米 108牛顿，氧化膜厚度应达到 10微米。 如果达不到以上标准，就是劣质断桥铝门窗门窗，不可使用。二看加工。优质的断桥铝门窗门窗，加工精细，安装讲究，密封性能好，开 关自如。劣质的断桥铝门窗门窗，盲目选用铝型材系列和规格，加工粗制滥造， 以锯切割代替铣加工，不按要求进行安装，密封性能差，开关不自如，不

8、仅漏风 漏雨和出现玻璃炸裂现象，而且遇到强风和外力，容易将推拉部分或玻璃刮落或 碰落，毁物伤人。三看价格。在一般情况下，优质断桥铝门窗门窗因生产成本高， 价格比劣质 断桥铝门窗门窗要高 30%左右。有些有壁厚仅 0.6-0.8 毫米铝型材制作的断桥铝 门窗门窗，抗拉强度和屈服强度大大低于国家有关标准规定， 使用很不安全。此 外，目前加工断桥铝门窗门窗的个体户较多， 他们不懂得断桥铝门窗门窗的结构 特点及其性能。为了降低成本偷工减料，以次充好，产品的隐患较大，一般不宜 采用。最好选用正规断桥铝门窗门窗生产厂家的产品。 这里要特别说明一点：现 在的国家标准的型材厚度为1.4mm，如果供应商选择的是

9、1.2mm或者1.0mm壁厚 甚至更薄的材料的话，都是属于不达标的产品，请您在选购时注意。 门窗的建筑设计八、门窗是建筑的单元，是立面效果的装饰符号，最终体现出建筑的特点。尽管 不同建筑对门窗的设计有不同的要求， 门窗大样分格千变万化， 但还是可以找寻 出一些规律。1、门窗立面分格要符合美学特点，分格设计时，要考虑如下因素(1) 分格比例的协调性。 就单个玻璃板块来说， 长宽比尽量接近黄金分割比， 不宜设计成正方形和长宽比达 1:2 以上的狭长矩形，亮子高度一般为框高的 1/41/5 ，不宜太大或太小；(2) 门窗立面分格既要有一定的规律，又要体现变化，在变化中求规律；分 格线条疏密有度；等距

10、离、等尺寸划分显示了严谨、庄重、严肃；不等距自由划 分则显示韵律、活泼和动感；(3) 至少同一房间、 同一墙面门窗的横向分格线条要尽量处于同一水平线上， 竖向线条尽量对齐；(4) 门窗立面设计时要考虑建筑的整体效果要求，比如建筑的虚实对比、光 影效果、对称性等。2门窗颜色的选配 ( 包括玻璃和型材的颜色 ) 门窗的颜色的选配是影响建筑最终效果的重要一环， 门窗颜色要与建筑特性 搭配，在确定颜色时要与建筑设计师、业主等多方共同商定。3门窗的个性化设计 可以根据顾客的不同爱好和审美观点，设计出独特的门窗立面造型。4门窗的通透性门窗立面在主视部位的视线高度范围内(1.5m1.8m左右)最好不要设置横

11、 框和竖框，以免遮挡视线。有些门窗需要采用高透光率的玻璃或者要求具有较大 的开阔视野，便于观看室外风景。5门窗的采光和通风 门窗的通风面积和活动扇数量要满足建筑通风要求； 同时门窗的采光面积也 应满足建筑采光设计标准 (GB/T50033-2001) 的规定和建筑设计图的要求。公 共建筑节能设计标准 (GB 50189-2005)第4.2.4 条规定：建筑外窗每个朝向的 窗墙面积比均不应大于 0.70。当窗墙面积比小于 0.40 时，玻璃的可见光透射比 不应小于 0.4 。九、门窗安全性设计；1 门窗铝型材壁厚要求窗用铝型材壁厚符合现行国家标准高精度级，受力构件最小壁厚1.4mm1、门窗受力杆

12、件(如推拉窗的光勾企、中柱、带亮下滑、带亮上滑、双边 锋等)必须经过进行严格抗压计算， 型材作为受力杆件时， 其型材壁厚应根据使 用条件，通过计算选定。断桥铝门窗门窗受力构件应经试验或计算确定。2门窗玻璃安全设计(1) 玻璃的选择：玻璃厚度经计算确定，并不宜小于 5mm建筑下列部位的 门窗必须采用安全玻璃 (钢化玻璃或夹层玻璃 )：(a) 7 层及 7 层以上建筑外开窗；(b) 面积大于1.5 rf的窗玻璃；(C)玻璃底边离最终装修面小于500mm的落地窗；(d) 与水平夹角小于75°倾斜屋顶且距室内地面大于 3m的倾斜窗；(e) 玻璃面积大于0.5 rf的有框玻璃门； 无框玻璃门应

13、采用厚度不小于10mm的钢化玻璃。(2) 玻璃与槽口搭接量和其它配合尺寸应符合中表 5 和表 6 的规定。(3) 玻璃与断桥铝门窗框槽应采用橡胶垫片柔性接触。(4) 玻璃应进行机械磨边处理，磨轮的目数应在 180 目以上。3五金配件的选择和设计。(1) 在选用五金配件时，尽量选择质量有保证的产品，五金配件的质量等级 应与门窗的质量等级相一致， 五金配件的结构、 形状应与型材相吻合， 色彩协调 美观、功能正确、操作灵活、安装方便。(2) 五金配件安装应齐全、规范、牢靠、位置准确。安装后，门窗外形美观、 开启灵活方便、不得有变形、阻碍和碰撞。(3) 五金配件的外露紧固件应优先选用不锈钢制品。(4)

14、 平开门窗和尺寸大的推拉门窗关闭时应采用多锁点，否则在负压差作用 下气密性将大大降低，考虑到操作方便，最好使用多锁点执手或传动器。(5) 平开窗滑撑的长度一般为窗扇宽的 2/3 ，如窗扇较轻可为 1/2 ，上悬窗的 滑撑长度一般为窗扇的 1/2 。(6) 台风地区及高层建筑外开窗， 窗扇建议采用滑撑安装， 不用或少用合页。4. 推拉门窗窗扇与上下框导轨搭接量应不小于10mm并且必须安装防脱落 块和防撞块等安全措施，防止窗扇掉落和开启时碰撞伤人。5. 建筑外墙面玻璃窗活动扇下框距室内地面高度应不低于900mm特殊情 况下如果低于900mm寸应采取其它防护安全措施(如增加防护栏杆等)。6断桥铝门窗

15、门窗连接固定采用的螺钉、螺栓必须采用优质不锈钢制品， 以防止电化腐蚀产生螺钉松动。 不锈钢螺钉尽量采用机制螺纹， 尽量避免使用自 攻钉，螺钉连接最好设计成受剪状态。7门窗应与墙体可靠连接固定 门窗与墙体连接方法主要有钢附框连接、 燕尾铁脚焊接连接、 燕尾铁脚与预 埋件连接、 固定钢片射钉连接、 固定钢片金属膨胀螺栓连接等几种。 燕尾铁脚厚 度应3mm固定钢片厚度1.5mm宽度15mm所有燕尾铁脚和固定钢片表面 应进行热浸镀锌处理。门窗连接固定点间距一般在300mnr 500mm之间，不能大于 500mm。(1) 钢附框适用于门窗与各种墙体的连接，安装精度高，连接可靠，但成本 较高。(2) 门窗

16、与钢结构的连接可采用燕尾铁脚焊接连接方法。燕尾铁脚与钢结构 的连接用钢条或钢角码焊接调节。(3) 门窗与轻质墙体的连接宜采用燕尾铁脚与预埋件焊接连接方法。燕尾铁 脚与预埋件之间用钢条或钢角码焊接调节。(4) 门窗与钢筋混凝土墙体的连接可用固定钢片 (或燕尾铁脚 )射钉或金属膨 胀螺栓连接等。 当采用固定钢片连接固定门窗时， 门窗四周边框与墙体之间的缝 隙应采用水泥砂浆塞缝。 水泥砂浆塞缝能使门窗外框与墙体牢固可靠地连接， 并 对门窗的框料起着重要的加固作用。 当缝隙采用聚胺脂泡沫填缝剂或其它柔性材 料填塞时，固定钢片应采用燕尾铁脚代替， 以保证门窗与墙体的连接固定可靠度。(5) 门窗与砖墙的连

17、接可用固定钢片 (或燕尾铁脚 )金属膨胀螺栓连接。在砖 墙上严禁采用射钉固定门窗。 同钢筋混凝土墙体一样， 当采用固定钢片时缝隙应 采用水泥砂浆塞缝， 当缝隙采用聚胺脂泡沫填缝剂或其它柔性材料填塞时， 应采 用燕尾铁脚固定。十、断桥铝门窗门窗的防水密封设计；1断桥铝门窗门窗水密性能最低控制指标断桥铝门窗门窗水密性能最低指标可按下式取值且不小于150Pa(即断桥铝门窗门窗的水密性能不能低于 2级指标)：P=kXu zXy sx wo式中P：水密性设计取值(Pa)；wo：基本风压(N/rf);卩Z：风压高度变化系数；卩S：体形系数，可取1.2 ;k :系数，沿海热带风暴和台风地区 k值取0.3，其

18、它地方取0.25。 2门窗结构防水设计(1) 断桥铝门窗门窗结构设计时积极采用等压原理，是提高门窗防水密封性 能的最有效途径。(2) 活动扇与窗框的搭接量不能过小。平开窗活动扇与窗框的搭接量不宜小 于 6mm。(3) 高层建筑、寒冷地区及节能要求较高地区，尽量采用平开型门窗结构形式，少用或不用推拉型门窗结构形式。 由于推拉型门窗活动扇与上下滑轨间存在 较大缝隙、 且相临的两个窗扇不在同一个平面上， 两个窗扇之间没有密封压紧力 存在，仅仅依靠毛条进行重叠搭接，而毛条之间存在缝隙，密封作用非常微弱， 所以推拉门窗防水密封性能很差。而平开型门窗窗扇和窗框间均设有23道密封橡胶胶条密封， 在窗扇关闭锁

19、紧后密封橡胶条压得很紧， 而且中间空腔很容易 形成等压腔，因此可以设计出密封性能非常优越的门窗。(4) 门窗安装玻璃的北京栋梁 | 栋梁断桥铝门窗玻璃压线宜设计在室内方向， 避免玻璃压线与窗框之间的细微缝隙渗水。(5) 推拉类型门窗下滑室内侧要设计足够高的挡水板，否则当室外雨水有一 定压力时，雨水将越过挡水板流入室内。(6) 门窗活动扇上部应设置披水板，下部设置排水孔。(7) 组合门窗尽量减少外露拼缝，因为细微缝隙无法采用密封胶密封而产生渗漏。因结构原因无法避免外露拼缝时，则拼缝处型材两接触面形成90°，便于注密封胶密封。十一、产品特点1 、 用材：材料采用壁厚 1.2 的高精度钛镁

20、断桥铝门窗 (强化型材的硬度) 铝材，经专 业技工精湛的技术特制而成。起源于日本、韩国，风行欧美， 21 世纪初始在我 国沿海一带成为家居装修新时尚。2、整体风格：高雅华美宽阔的门扇开启幅度大， 让居室采光更充足， 还空间更多自由； 而无地轨道 的独特设计，让出入通行毫无障碍； 上部的吊轮采用高强度优质滑轮， 滑动自如、 静音顺滑， 开合时几乎没有任何噪音， 经我厂研发部门的单项实验测试， 滑轮可 以正常推拉高达 1 0万次以上；门扇新颖美观，其本身就是都市狭小居室里的一 道亮丽风景，让你赏心悦目、心旷神怡。启鸣门窗系列产品以大开大合的气派， 华美与经典并兼的风格， 给您敞开一 片高雅的生活图

21、景、无限的遐想。3、产品特点：( 1 )互动效果好，噪音小，无地轨，容易清洁卫生。（2）特色工艺玻璃配合优质钛镁断桥铝门窗型材精制而成，半透或不透的玻 璃展现个性的优美空间；（3）不变形、不变色、不易损伤，节约空间，搭配灵活，简单美观。4、适用范围阳台间隔、书房间隔、厨房间隔、卧室间隔、办公室间隔、客厅与餐厅间隔、 卫生间等。十二、选购方法；断桥铝门窗门窗的特点与钢木门窗相比，断桥铝门窗门窗具有以下优点：1、自重轻、强度高。密度仅为钢材的I /3。2、密闭性能好。密闭性能直接影响着门窗的使用功能和能源的消耗。密闭 性能包括有气密性、水密性、隔热性和隔声性等四个方面。3、耐久性好，使用维修方便。断桥铝门窗门窗不锈蚀、不褪色、不脱落、 几乎无需维修，零配件使用寿命极长。泽度极高。断桥铝 准确，因而开闭轻便灵活，无噪声。推拉不动等现象屡见不鲜。消费者选购时应4、装饰效果优雅。断桥铝门窗门窗表面都有人工氧化膜并着色形成复合膜 层，这种复合膜不仅耐蚀、耐磨，有一定的防火力，而且光 门窗门窗由于自重轻，加工装配精密、断桥铝门窗材料出现门窗变形、 注以下几点：6个方面可以参考：一看材质。在材质用料上主要
