实验十五 帧中继配置

1、姓名 姚 瑞 学号 1305170109 班级 计 本 1301 年级 2013 级 指导教师 向新银 西安财经学院信息学院 网络工程与实践 实验报告实验名称 帧中继配置 实验室 502 实验日期 2015.6.2 【实验目标】通过本案例，你可以掌握如下技能： 1) 理解帧中继交换表的工作原理 2) 理解PVC的概念 3) 帧中继的基本配置 4) 帧中继的动态映射 5) 帧中继的静态映射 【技术原理】 l 帧中继用途：是一种用于连接计算机系统的面向分组的通信方法。它主要用在公共或专用网上的局域网互联以及广域网连接。大多数公共电信局都提供帧中继服务，把它作为建立高性能的虚拟广域连接的一种途径。帧

2、中继是进入带宽范围从56Kbps到1544Mbps的广域分组交换网的用户接口。 帧中继概念；一种用于统计复用分组交换数据通信的接口协议，分组长度可变，传输速度为2.408Mb/s或更高，没有流量控制也没有纠错。 DLCI含义：帧中继地址映射用到的数据链路控制标识符。 LMI作用：本地管理状态用于管理DT设备与DCE设备之间的连接状态。【实验设备】1台2811路由器，3台2621XM路由器，3台PC，1个空白网云。【实验步骤】1、新建拓扑图 给所有路由器添加1个WIC-2T模块； 给帧中继网云添加4个PT-CLOUD-NM-1S模块，接口编号为Serial0 Serial03。 2、配置3台PC

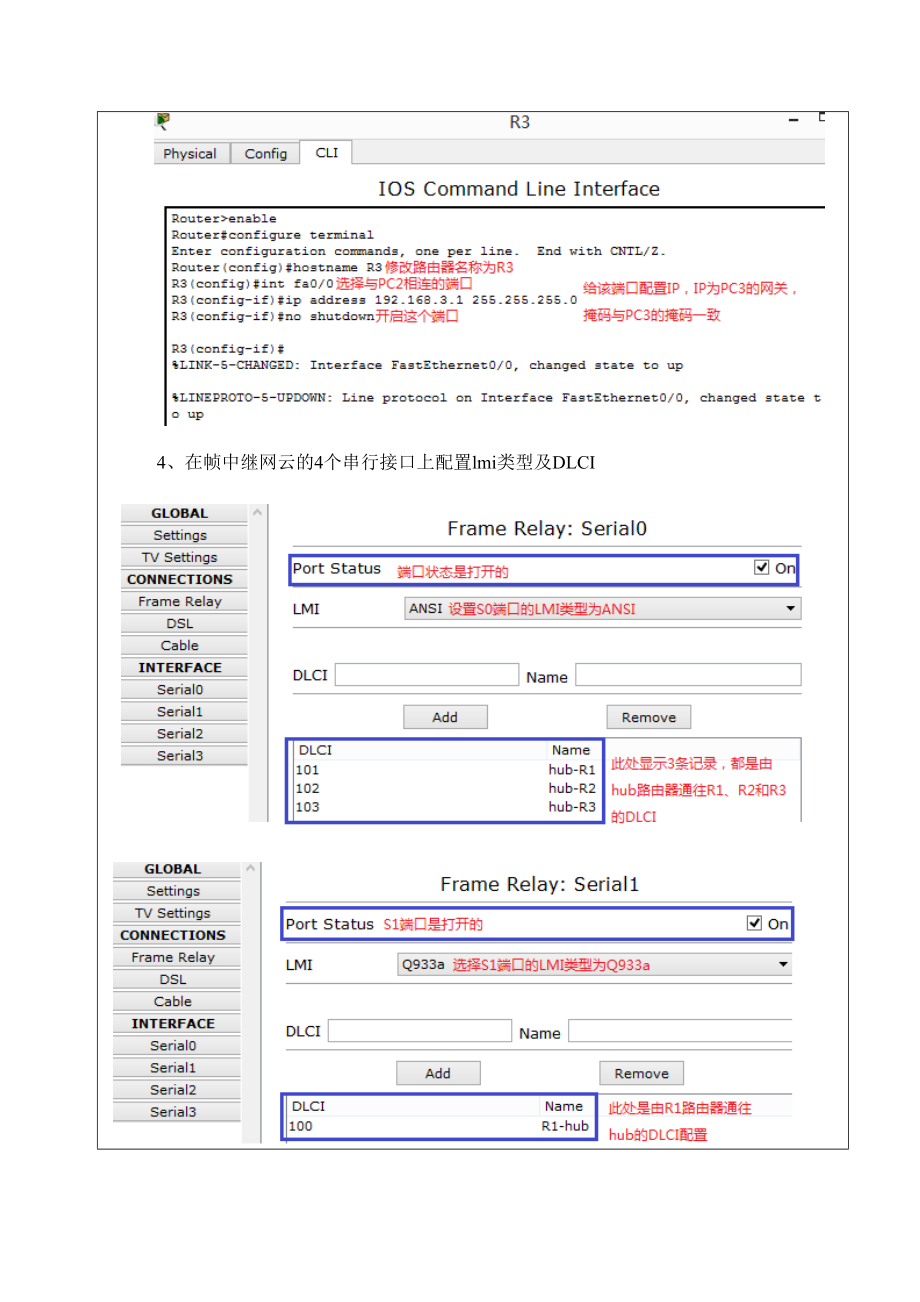

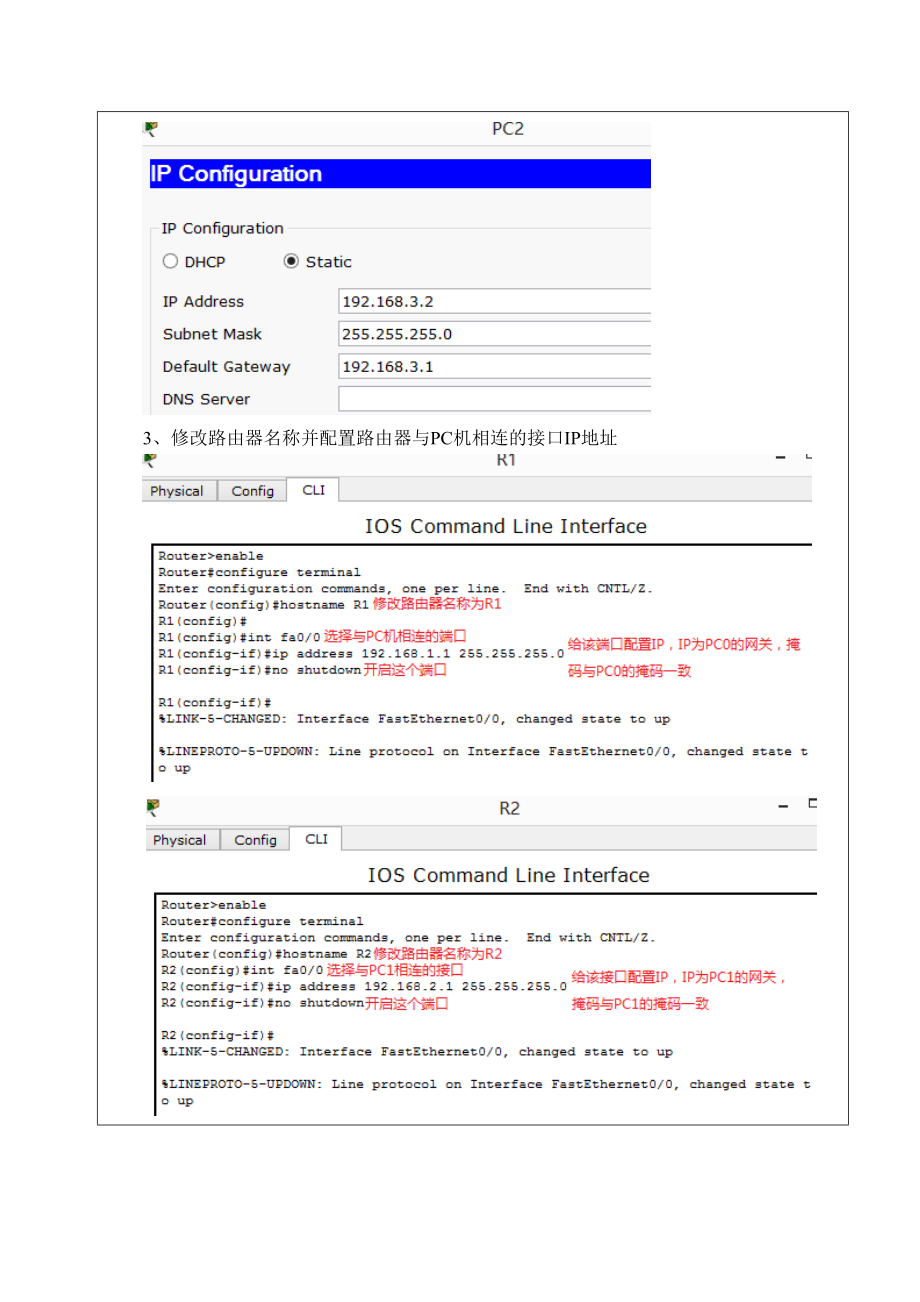

3、机的IP3、 修改路由器名称并配置路由器与PC机相连的接口IP地址 4、在帧中继网云的4个串行接口上配置lmi类型及DLCI 4.2、在帧中继网云上配置帧中继交换表如下 5、配置帧中继 5.1、配置hub路由器 1）在S0/0/0接口上配置帧中继封装和LMI类型 注意：在帧中继云的配置中，Serial0接口连接Hub的s0/0/0接口，且LMI类型是ansi 2）配置点对点子接口 注意：此子接口的DLCI为101，在帧中继网云中是连接R1的虚电路标识。 n 3）配置多点子接口 注意：此子接口有2个DLCI：102和103，在帧中继网云中是连接R2和R2的虚电路标识。 5.2、配置R1路由器 1

4、）在S0/0接口上配置帧中继封装和LMI类型 注意：在帧中继云的配置中，Serial1接口连接R1的s0/0接口，且LMI类型是q933a。 R1#conf t R1(config)#int s0/0 R1(config-if)# encapsulation frame-relay R1(config-if)# frame-relay lmi-type q933a No shutdown n 2）配置点对点子接口 注意：路由器的串行接口缺省为多点接口，而Hub与R1连接的子接口类型是点对点，故R1对于的接口也应配置为点对点，其DLCI为100，在帧中继网云中是连接Hub的虚电路标识。 R1#c

5、onf t R1 (config)#int Serial0/0.100 point-to-point R1 (config-subif)# ip address 172.16.1.2 255.255.255.252 R1 (config-subif)# frame-relay interface-dlci 100 No shutdown 5.3、配置R2路由器 注意：Hub与R1连接的子接口是多点类型，而路由器的串行接口缺省为多点接口，故R2无需配置子接口，可直接在物理接口上配置。R3相同，后面不再赘述。 R2#conf t R2 (config)# interface Serial0/0 R

6、2 (config-if)# ip address 172.16.1.10 255.255.255.248R2 (config-if)# encapsulation frame-relay R2 (config-if)# frame-relay lmi-type ansi R2 (config-if)# frame-relay interface-dlci 201 R2 (config-if)# frame-relay interface-dlci 203 No shutdown 注意：在帧中继云的配置中，Serial2接口连接R2的s0/0接口，且LMI类型是ansi。此接口有2个DLCI：

7、201和203，在帧中继网云中是连接Hub和R3的虚电路标识。实际上，Hub、R2和R3之间是全互联拓扑。 5.4、配置R3路由器 注意：在帧中继云的配置中，Serial3接口连接R3的s0/0接口，且LMI类型是cisco，路由器封装帧中继后，LMI类型缺省即为cisco，故无需配置。此接口有2个DLCI：301和302，在帧中继网云中是连接Hub和R2的虚电路标识。 R3#conf t R3 (config)# interface Serial0/0 R3 (config-if)# ip address 172.16.1.11 255.255.255.248 R3 (config-if)#

8、 encapsulation frame-relay R3 (config-if)# frame-relay interface-dlci 301 R3 (config-if)# frame-relay interface-dlci 302 No shutdown 6、验证帧中继配置 1）在Hub上： 验证LMI 、Hub#sh frame-relay lmi 注意：Hub的2个子接口都连接到帧中继网云的Serial0接口，其LMI类型皆为ansi 验证pvc 、Hub#sh frame-relay pvc 注意：Hub的2个子接口共有3条虚电路101、102和103，输出表明这3条pvc均已

9、正常激活。 验证pvc映射、Hub#sh frame-relay map 注意，上述输出表明，Hub的3条pvc实现了正常的pvc映射，其中点对点子接口无需动态或静态映射，多点子接口可动态或静态映射，在本例中实现的是动态映射。在某些情况下，若动态映射失败，可手工静态配置，例如，要配置Hub的DLCI 102与R2（172.16.1.10）之间的静态映射，可使用命令frame-relay map ip 172.16.1.10 102 broadcast。 2) 在R1上 3) 在R2上 7、配置RIPv2实现全网连通性 1) 在Hub上 Hub(config)#router rip Hub(co

10、nfig-router)#version 2 Hub(config-router)#no auto-summary Hub(config-router)#network 172.16.0.0 2) 在R1上 R1#conf t R1(config)#router rip R1(config-router)#version 2 R1(config-router)#no auto-summary R1(config-router)#network 192.168.1.0 R1(config-router)#network 172.16.0.0 3) 在R2上 R2#conf t R2(config

11、)#router rip R2(config-router)#version 2 R2(config-router)#no auto-summary R2(config-router)#network 192.168.2.0 R2(config-router)#network 172.16.0.0 4) 在R3上 R3#conf t R3(config)#router rip R3(config-router)#version 2 R3(config-router)#no auto-summary R3(config-router)#network 192.168.3.0 R3(config-

12、router)#network 172.16.0.0【实验结果】8、验证全网连通性 1) 在Hub上 Hub#sh ip ro 172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks C 172.16.1.0/30 is directly connected, Serial0/0/0.100 C 172.16.1.8/29 is directly connected, Serial0/0/0.900 R 192.168.1.0/24 120/1 via 172.16.1.2, 00:00:13, Serial0/0/0.100 R 192

13、.168.2.0/24 120/1 via 172.16.1.10, 00:00:19, Serial0/0/0.900 R 192.168.3.0/24 120/1 via 172.16.1.11, 00:00:24, Serial0/0/0.900 Hub# 2) 在R1、R2和R3上 从略 /注意：若RIP配置正确，应获得全网的连通性。由于Hub与R2和R3之间是全互联拓扑，不会遇到水平分割问题，如果是中心与周边的星型拓扑，会由于水平分割导致R2和R3的路由表不全。这种情况下Hub与R2和R3之间可使用缺省和静态路由配置。 3) 用3台PC互Ping验证连通性 【配置总结】 1) 封装帧中继协议，主要类型有cisco和ietf，Cisco路由器缺
