1、林口煤 矿水 泵智 能控制方重庆恒邦矿山机械制造有限公司2015.08.14精品一、 概述二、产品特点三、主要用途及适用范围 四、使用环境条件五、设计依据及原则六、系统功能介绍七、 系统组成及工作原理 八、 水泵监控系统操作说明 九、配件清单及价格十、质量保证和售后服务精品井下泵房排水控制系统技术方案一、系统概述随着计算机控制技术的迅速发展，以微处理器为核心的可编程序控制器（PLQ控制已逐步取代继电器控制，普遍应用于各行各业的自动化控制领域。但目前煤矿井下主排水系统仍多采用继电器控制，水泵的开 停及选择切换均由人工完成，还做不到根据水位或其它参数自动开停水泵，这将严重影响井下主排水泵房的 管理

2、水平和经济效益的提高，为了提高工作效率和节省水泵的运行费用以及满足矿领导的决策，做如下实施 万案:该系统采用PLC +触摸屏+传感器+电动阀门，运用组态友好的人机界面实时监测，实现手动控制和自动 控制，在保证各个设备独立可靠运行的情况下又实现集中控制；实现系统参数检测和储存、监视；故障信息 查询、监控；对关键参数实行自动调节等，从而实现整个系统的自动控制。现场设本安操作台和隔爆兼本安 型电气控制箱实现三台水泵的排水控制。操作台上设操作按钮及开关、指示灯、报警蜂鸣器、触摸屏、实现 系统工作方式选择就地启/停控制等操作、系统状态指示、报警指示、触摸屏实现整个系统的状态监测、数据 监视、参数修改等。

3、隔爆兼本安型电气控制箱内设PLC实现整个系统控制。二、产品特点本系统的特点是集数字化、自动化、信息化为一体，实现无人值守全自动化控制。系统采用模块化结构， 具有很好的维护性和可扩展能力。三、主要用途及适用范围本系统主要用于完成矿山水泵等远程无人值守控制，产品的主要适用范围如下：功率：50KM 2000KW电压：AC127V AC6000V频率：0HZ60HZ四、使用环境条件环境温度与湿度： 工作环境温度不超过+ 40oC,并且24小时内的平均温度不超过+ 35oC,最低环境温度 不得低于-50a相对湿度在最高温度为+ 40oC时不超过50%在较低温度时，允许有较高的相对湿度 （如 在20oC时

4、为90%。空气质量：不含有过量的尘埃、酸、碱腐蚀性及爆炸性微粒和气体。海拔高度：海拔高度不超过2000米。振 动：安装地基处允许的振动条件：振动频率范围10150HZ,最大振动加速度不应超过5m/s2。精品电网质量：电压波形应为正弦波，只要实际电压的瞬时值与基波电压相对的瞬时值最大偏差不大于基波电压的10%即认为电压波形为正弦波。频率波动不超过额定值的±2%五、设计依据及原则5.1 煤矿安全规程（2010版）。5.2 矿山电力设计规范 （GB50070-94）。5.3 现行国家电工委员会及其它有关标准。5.4 进口电气设备遵守国际电工委员会IEC标准。5.5 电控系统设备技术参数符合

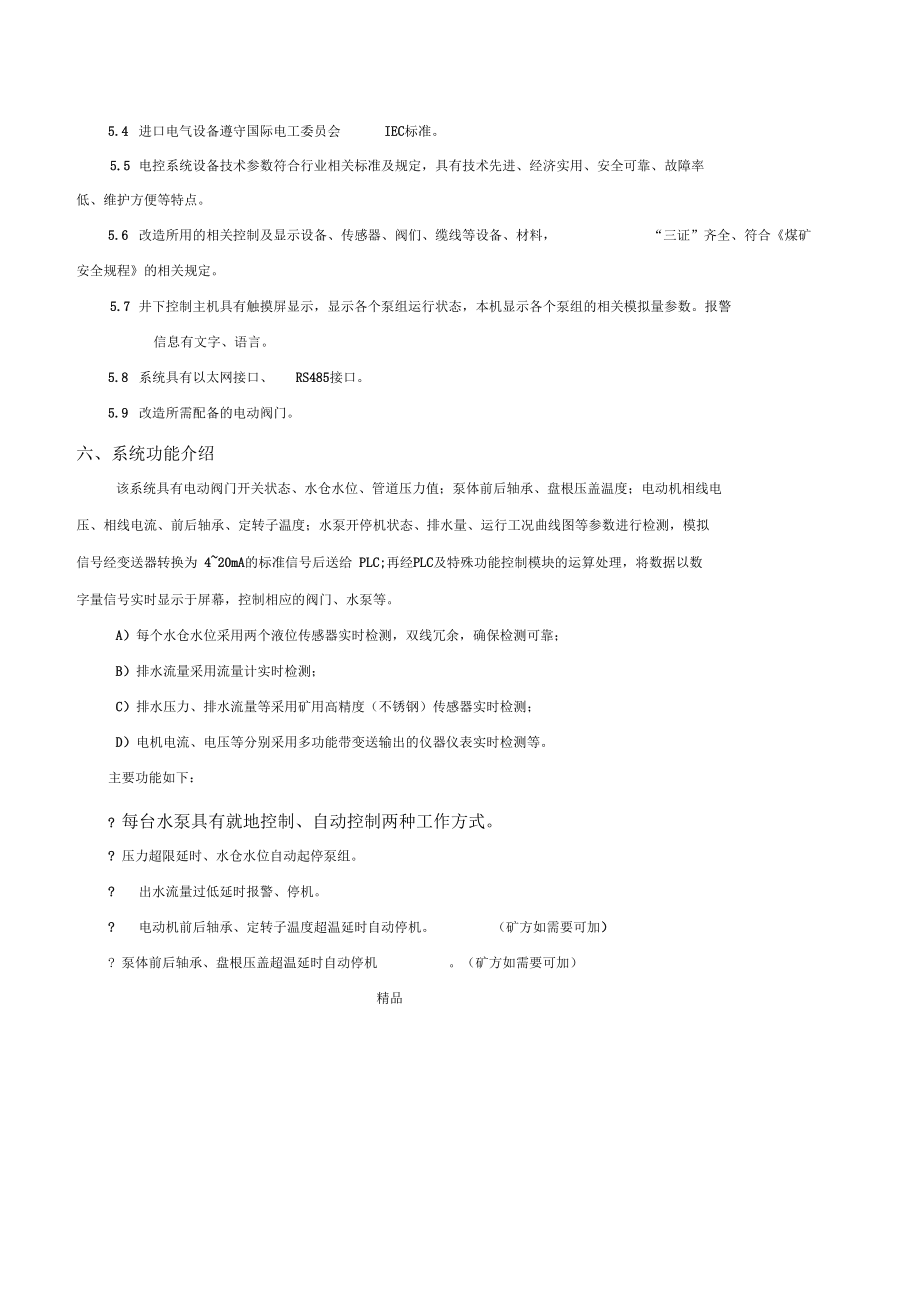

5、行业相关标准及规定，具有技术先进、经济实用、安全可靠、故障率 低、维护方便等特点。5.6 改造所用的相关控制及显示设备、传感器、阀们、缆线等设备、材料，“三证”齐全、符合煤矿安全规程的相关规定。5.7 井下控制主机具有触摸屏显示，显示各个泵组运行状态，本机显示各个泵组的相关模拟量参数。报警 信息有文字、语言。5.8 系统具有以太网接口、RS485接口。5.9 改造所需配备的电动阀门。六、系统功能介绍该系统具有电动阀门开关状态、水仓水位、管道压力值；泵体前后轴承、盘根压盖温度；电动机相线电压、相线电流、前后轴承、定转子温度；水泵开停机状态、排水量、运行工况曲线图等参数进行检测，模拟信号经变送器转

6、换为 420mA的标准信号后送给 PLC;再经PLC及特殊功能控制模块的运算处理，将数据以数 字量信号实时显示于屏幕，控制相应的阀门、水泵等。A）每个水仓水位采用两个液位传感器实时检测，双线冗余，确保检测可靠；B）排水流量采用流量计实时检测；C）排水压力、排水流量等采用矿用高精度（不锈钢）传感器实时检测；D）电机电流、电压等分别采用多功能带变送输出的仪器仪表实时检测等。主要功能如下：? 每台水泵具有就地控制、自动控制两种工作方式。? 压力超限延时、水仓水位自动起停泵组。?出水流量过低延时报警、停机。?电动机前后轴承、定转子温度超温延时自动停机。（矿方如需要可加）? 泵体前后轴承、盘根压盖超温延

7、时自动停机。（矿方如需要可加）精品? 高压开关欠电压、过载延时自动停机。? 报警功能：具有水泵流量过低、水仓高水位、压力超限、电动机前后轴承、定转子超温；泵体前后 轴承、盘根压盖超温报警功能及高压开关超压报警。?.显示功能：具有电动阀门开关状态、水仓水位、管道压力值；泵体前后轴承、盘根压盖温度；相线 电压、相线电流、前后轴承、定转子温度；水泵开停机状态、时间、排水量等。? 其他保护功能：水仓水位监测与干保护；排水泵电机重启动延时保护；排水泵起停连锁保护；提供水位恒定+削峰填谷自动控制模式设置；能实现不出水、电机电流大、轴承温度过高等逻辑故障诊断；支持改造为软起动控制；? 水泵控制器提供以下高级

8、控制功能；区分电网运行状态、实现削峰填谷；泵房使用优先级控制方案：手动就地控制一一无人值守自动控制；手动就地控制时要能自动切断无人值守自动控制。七、系统组成及工作原理系统组成矿井下主排水泵自动化控制系统由数据自动采集、自动轮换工作、手动控制、自动控制、动态显示、故 障记录报警等5个部分组成。系统工作原理7.1 数据自动采集与检测数据自动采集与检测主要分为两类：模拟量数据和数字量数据。模拟量检测的数据主要有：水仓水位、电机工作电流、电压、水泵轴温、电机温度、排水管流量； 数字量检测的数据主要有：水泵的工作状态、电动阀的工作状态与启闭位置。PLC数据自动采集主要由 PLC实现，PLC模拟量输入模块

9、通过传感器连续检测水仓水位，水位变化信息, 控制排水泵的启停。电机电流、水泵轴温、电机温度、排水管流量等传感器与变送器，主要用于监测水泵、 电机的运行状况，超限报警，以避免水泵和电机损坏。PLC的数字量输入模块将各种开关量信号采集到中作为逻辑处理的条件和依据，控制排水泵的启停；在数据采集过程中，模拟量信号的处理是将模拟信号变精品换成数字信号（A/D转换），其变换速度由采样定律确定。一般情况下，采样频率应为模拟信号中最高频率成分的2倍以上，这样经 A/D变换的精度可完全恢复到原来的模拟信号精度。精品7.2 自动轮换工作为了防止因备用泵及其电气设备或备用管路长期不用，而使电机和电气设备受潮或其他故

10、障未经及时发现，当工作泵出现紧急故障需投入备用泵时，而不能及时投入以至影响矿井安全，本系统程序设计2台泵自动轮换工作控制，当某台泵或所属阀门故障时，系统自动发出声光报警，并在触摸屏上动态闪烁显示， 记录事故，同时将故障泵或管路自动退出轮换工作，检修泵和管路自动投入轮换工作，以达到有故障早发现、 早处理，以免影响矿井安全生产的目的。7.3 手动控制最基本的水泵控制单元， 独立完成单台水泵的启停控制。当主轮循程序检测到操作者对目标水泵下达开/停指令时，系统即调用对应的手动控制模块，完成水泵启动/停止控制。启动过程：首先启动抽真空装置，比较器将模拟量采集处理模块每个周期刷新后的负压值与设定启动条 件

11、值比较，满足条件后启动电机，同时关闭抽真空装置；电机启动后，比较压力值，压力满足要求后开电动 闸阀，开始排水；闸阀开到位后启动过程结束。流程如图 7.3-1所示。停止过程：为防止排水倒流对水泵造成损害，首先关闭闸阀，闸阀关到位后停止电机运行。精品7.3-1水泵半自动启动流程7.4 全自动控制PLC自动化控制系统根据水仓水位的高低、井下用电负荷的高、低峰和供电部门所规定的平段、谷段、 峰段供电电价时间段（时间段可根据实际情况随时在触摸屏上进行调整和设置）等因素，建立数学模型，合 理调度水泵，自动准确发出启、停水泵的命令，控制3台水泵运行。为了保证井下安全生产，系统可靠运行，水位信号是水泵自动化一

12、个非常重要的参数，因此，系统 设置了两套液位传感器，两套传感器均设于水仓的排水配水仓内，PLC将接受到的模拟量水位信号分成若干个水位段，计算出单位时间内不同水位段水位的上升速率，从而判断矿井的涌水量，同时检测井下供电电流 值，计算用电负荷率，根据矿井涌水量和用电负荷，控制在用电低峰和一天中电价最低时开启水泵，用电高 峰和电价高时停止水泵运行，以达到避峰填谷及节能的目的。精品（一开始）选择运行时间最短的 水泵（跳过故障泵）7.4-1全自动控制流程图精品7.5 故障监控井下排水泵是一类需要频繁启停的大型设备，而且启停过程较为繁琐，涉及的传感器、执行机构种类也 较为繁多。因此在其运转过程中某一环节出

13、现问题的话，势必影响整台泵的正常工作。引入自动监控系统后， 可以把故障分为两大类：（1）设备故障，主要包括泵体漏气、闸阀故障、管路堵塞、轴承过热以及电机故障 等；（2）传感器失灵，主要指压力、负压、液位以及流量传感器出现故障，不能正常工作，造成自动控制无 法实现。7.5.1 设备故障：针对水泵系统的设备故障，系统实时监测水泵启动过程、运行状态以及停止过程，一旦出现故障，采取 应急措施，保护设备，防止故障进一步扩大。启动及停止过程中结合定时器监测每步动作是否正常，出现故 障或者操作超时时程序自动按照设定流程复位前端执行机构，并进行报警，给出指导性的故障提示，配合维 护人员进行维护；运行过程中，主

14、要监测电流、流量、温度等状态量，出现异常停止水泵，并报警给出故障 提示。具体监控流程如图 7.5.1-1 至图7.5.1-3。传感器失灵：传感器就如同系统的眼睛，可靠的传感器是系统正常工作的基础。本系统中参控变量中，水仓水位是整 个自动化控制流程中水泵启停控制的参照变量，因此兼顾成本，这里采用两个不同工作原理的液位传感器， 互为冗余。故障判断过程如图7.5.1-4 ,其中逻辑判断根据水泵运行状态判断水位趋势，将传感器前后两个时刻的测量值进行比较，比较结果异常的为失灵传感器，给出报警。考虑成本，其它传感器未进行冗余设计， 程序中设置传感器正常工作的上下限，超限时给出报警，因堵塞等原因引起的压力、
