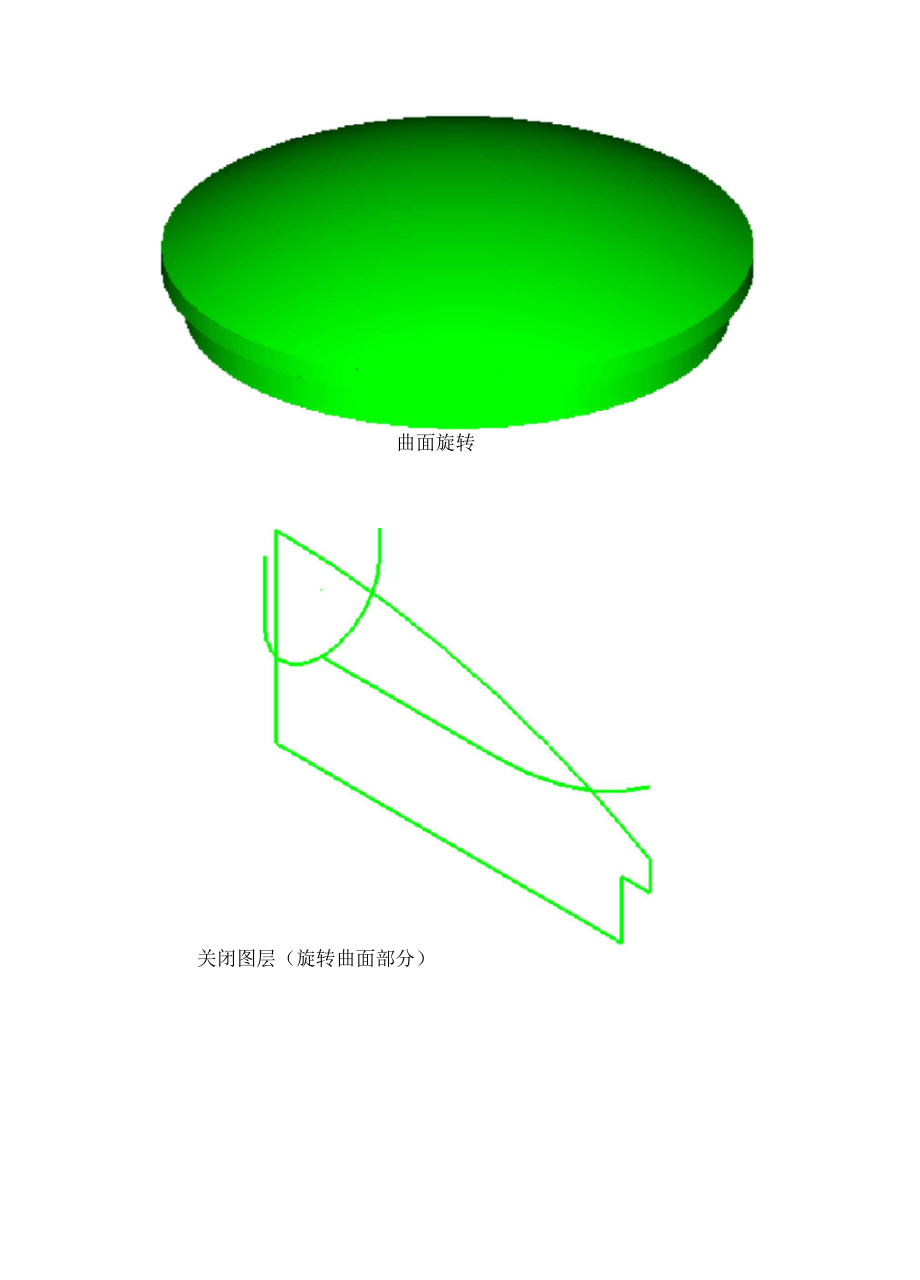

任务一:利用直纹举升命令做成一个瓶子形状，并对两个顶底平面封闭（使用 平面修剪命令）。三维线构架效果图任务二：利用牵引曲面命令绘制如下图曲 面。曲面高度为50。任务三：先做三维线架构如下图所示，然后做曲面、曲面修剪、曲面倒 R5角。图1 ：三维线架构图2:画曲面（扫描或牵引命令）图3:修剪曲面图4:最后效果图，曲面倒角 R为5任务四：做茶壶盖三维线架构曲面旋转关闭图层（旋转曲面部分）曲面圆角,半径为2选取就像轴曲面镜像镜像后的效果图最后效果图任务五：创建旋转曲面效果图，旋转0-270度任务六：创建扫描曲面扫描效果图任务七：创建扫描曲面，如下图所示任务八：创建昆氏曲面，如下图所示任务九：创建昆氏曲面，如下图所示任务十：创建昆氏曲面，如下图所示|恢t$C）注古IS双主辨 I
