斗口工培训方案

1、斗口工培训方案培训原因为了贯彻履行公司质量、情况、职业健康安然方针、目标。针对 今朝彭州搅拌站两个斗口工都为新进公司的员工，没有足够的工作经 验，对碎机能缺乏根本的熟悉，对碎质量控制重要性尚未形成足够的 思惟高度。而斗口工是站内碎出站前的一个直接接触者（目测坍落度 和施工机能），在碎出站前质量控制中起到了举足轻重的感化，假如 这个关隘没把握好，将会给之后的施工和后期硅质量带来很大年夜的 隐患。培训目标经由过程培训使站内斗口工能更好地晋升本身，清楚本身的工作 职责，IW练控制工作技能，进步其工作积极性。在今后的工作中能更 好地按照请求完成本身的工作，为本站和公司的临盆质量控制、企业 形象保护和公

2、司成长做出本身应有的供献。培训主办彭州站搅拌站主办，站实验室承办培训对象站内合营工介入培训人站长，实验室，后场工长，合营班班长培训地点彭州搅拌站内培训时光2009年6月（根据实际临盆情况尽量安排临盆义务少的时刻）培训方法书面培训材料、口头讲解、指导实际操作相结合培训内容1、站长宣布培训原因，培训方法和请求达到的后果，公司及本站 相干规定。2、后场工长讲解斗口工工作职责（及请求）3、实验员讲解碎基本常识，坍落度和工作机能的请求4、实验工指导操尴尬刁难性坍落度进行现场测试，讲解测试办法 方法。指导目测办法。5、斗口工本身总结，提问，培训人员进行现场解答。彭州搅拌站实验室2009年5月附件：培训材料

3、1、斗口工工作职责（及请求）：A、搅拌楼前场地卫生，主机下墙面及场地卫生（请求：随时保持场地内干净，无生活垃圾，墙而无碎浆点地面无聚积碎）。B、清理主机内碎积块（请求：天天准时在后场工长及操作工的 监护下对主机硅积块进行清理，包管主机表里干净）。C、（培训重点）按合营比和实验室请求目测每车碎出站坍落度及施工机能。根本请求：控制碎出站坍落度在许可范 CJ施工机能好：无坍落度过小、浮浆、离析现象，泵送碎无骨料过重现象。如发明 异常能及时提出处理看法（比如坍落度过小须要加若干公斤水;坍落度过大年夜须要加若干方干料；骨料过重须要减若干骨料 等）同时申报后场工长和实验室协同处理，严格把关杜毫不合格 产品

4、出站。2、碎基本常识，坍落度和工作机能的请求（1）预拌混凝土的概念水泥、集料、水以及根据须要掺入的外加剂、矿物掺合料等组 分按必定比例，在搅拌站经计量、拌制后出售的并采取运输车，在规 准时光内运至应用地点的混凝土搀杂物（GB149022003）。分为通俗混凝 土和特别混凝土。(2)、坍落度与坍落扩大度实验应按下列步调进行： (GBrr5OO81-2002)1潮湿坍落度筒及底板，在坍落度筒内壁和底板上应无明水。底 板应放置在坚实程度面上，并把筒放在底板中间，然后用脚踩住二边 的脚踏板，坍落度筒在装料时应保持固定的地位。2把按请求取得的混凝土试样用小铲分三层平均地装入筒内，使 捣实后每层高度为筒高

5、的三分之一阁下。每层用捣棒插捣2 5次。插 捣应沿螺旋偏向由外向中间进行，各次插捣应在截面上平均分布。插 捣筒边混凝土时，捣棒可以稍稍倾斜。插捣底层时，捣棒应贯穿全部 深度，插捣第二层和顶层时，捣棒应插透本层至下一层的外面；浇灌 顶层时，混凝土应灌到赶过筒口。插捣过程中，如混凝土沉落到低于 筒口，则应随时添加。顶层插捣完后，刮去多余的混凝土，并用抹刀 抹平。3清除筒边底板上的混凝土后，垂直安稳地提起坍落度筒。坍落 度筒的提离过程应在51 0 s内完成；从开端装料到提坍落度筒的 全部过程应不间断地进行，并应在15 0s内完成。4提起坍落度筒后，测量筒高与坍落后混凝土试体最高点之间的 高度差，即为

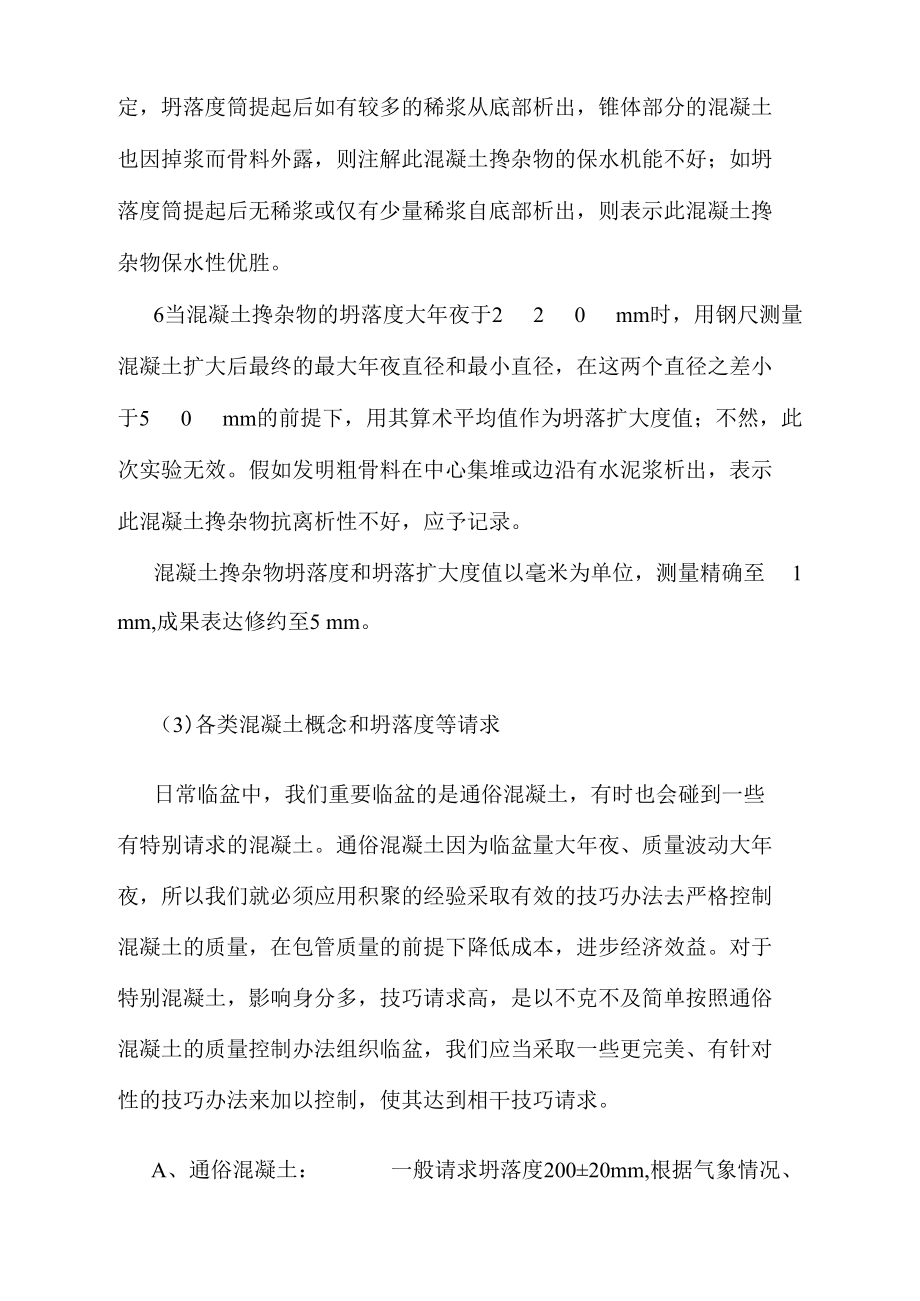

6、该混凝土搀杂物的坍落度值；坍落度筒提离后，如混凝 本地货生崩坍或一边剪坏现象，则应从新取样另行测定；如第二次实 验仍出现上述现象，则表示该混凝土和易性不好，应予记录备查。5不雅察坍落后的混凝土试体的黏聚性及保水性。黏聚性的检查 办法是用捣捧在己坍落的混凝土锥体侧面轻轻敲打，此时假如锥体逐 渐下沉，则表示黏聚性优胜，假如锥体倾圮、部分崩裂或出现离析现 象，则表示黏聚性不好。保水性以混凝土搀杂物稀浆析出的程度来评 定，坍落度筒提起后如有较多的稀浆从底部析出，锥体部分的混凝土 也因掉浆而骨料外露，则注解此混凝土搀杂物的保水机能不好；如坍 落度筒提起后无稀浆或仅有少量稀浆自底部析出，则表示此混凝土搀

7、杂物保水性优胜。6当混凝土搀杂物的坍落度大年夜于2 2 0 mm时，用钢尺测量 混凝土扩大后最终的最大年夜直径和最小直径，在这两个直径之差小 于5 0 mm的前提下，用其算术平均值作为坍落扩大度值；不然，此 次实验无效。假如发明粗骨料在中心集堆或边沿有水泥浆析出，表示 此混凝土搀杂物抗离析性不好，应予记录。混凝土搀杂物坍落度和坍落扩大度值以毫米为单位，测量精确至 1 mm,成果表达修约至5 mm。（3）各类混凝土概念和坍落度等请求日常临盆中，我们重要临盆的是通俗混凝土，有时也会碰到一些 有特别请求的混凝土。通俗混凝土因为临盆量大年夜、质量波动大年 夜，所以我们就必须应用积聚的经验采取有效的技巧

8、办法去严格控制 混凝土的质量，在包管质量的前提下降低成本，进步经济效益。对于 特别混凝土，影响身分多，技巧请求高，是以不克不及简单按照通俗 混凝土的质量控制办法组织临盆，我们应当采取一些更完美、有针对 性的技巧办法来加以控制，使其达到相干技巧请求。A、通俗混凝土： 一般请求坍落度200±20mm,根据气象情况、 运距远近、施工方法、楼层高低及施工部位不合对碎坍落度分别有不 合的请求。在气温较高、楼层较高、运距较远时的泵送混凝土可恰当 放宽出站坍落度，但原则上不大年夜于230mmo非泵送混凝土控制 出站180mm以内。B、大年夜体积混凝土：在知足施工的前提下尽量减小坍落度， 原则上出站

9、坍落度控制在180±20mm。C、清水混凝土：混凝土的流动性要好，请求严格控制出站坍落 度180200mm,杜绝坍落度过大年夜的混凝土出站浇筑到部位上引 起泌水等。D、门路混凝土（地坪混凝土）：严格控制混凝土坍落度，在知足 施工请求的前提下尽量减小坍落度，防止坍落度过大年夜引起泌水、 起灰和泛砂。原则上泵送混凝土的出站坍落度不大年夜于180mm, 非泵送混凝土的出站坍落度不大年夜于150mm。E、水下灌筑混凝土：混凝土请求具有很好的和易性，包裹性和流 动性均请求较好。出站的坍落度宜控制在180±20mmF、高等级混凝土：混凝土具有很好的流动性，宜控制出站坍落度 220±20mm,外面不克不及有明显浮浆。弥补解释：1、 通俗混凝土中气象、运距、楼层、施工部位等请求同样参 考应用于特别混凝土中。2、 夏季气温高时合适取上限值，冬季气温低
